NVIDIA正式发布了自家的新一代旗舰显卡：GTX 1080，5月27日正式发售，那么GTX 1080做工怎么样？从整体布局来看与GTX 980非常相似，一起来看看了解下吧！
规格方面，GTX 1080采用了基于16nm工艺制造的GP104核心，内建2560个CUDA处理器，基础频率1607MHz，加速频率1733MHz，采用单8pin供电接口，TDP为180W。
此外，GTX 1080首发了8GB GDDR5X显存，显存频率2500MHz，等效10000MHz，显存位宽256-bit，显存带宽320GB/s。
相关阅读：两块GTX1080怎么样？NVIDIA GTX 1080 SLI首测
GTX1080/1070哪款好？Nvidia GTX 1080/1070对比评测
性能方面，GTX 1080的实际性能比GTX 980 SLI还要快，亦远远超过GTX TiTAN X，它将是新的性能王者。

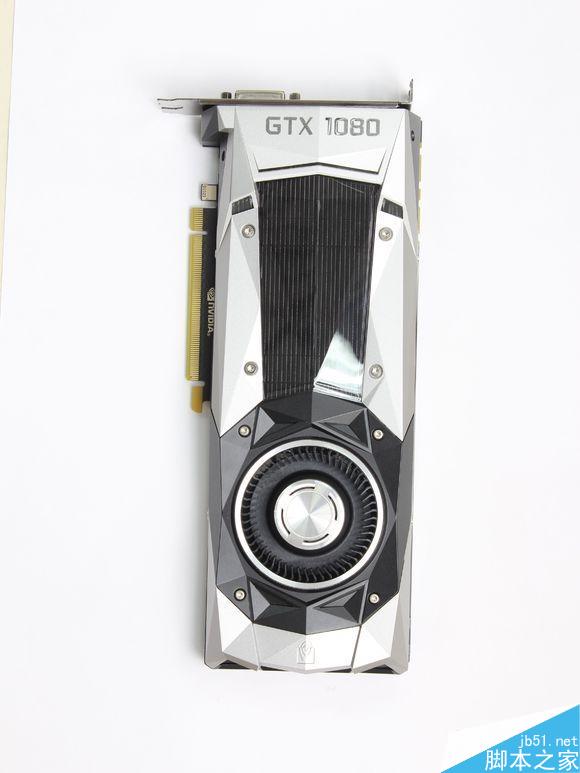

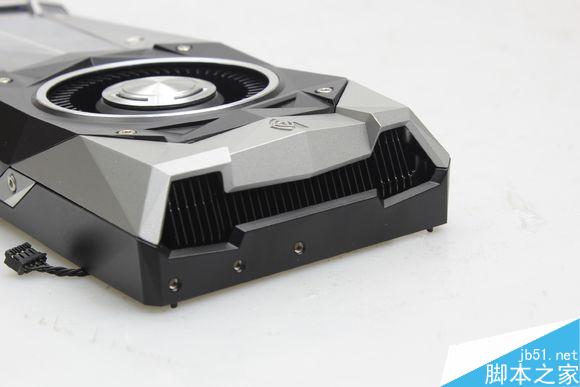

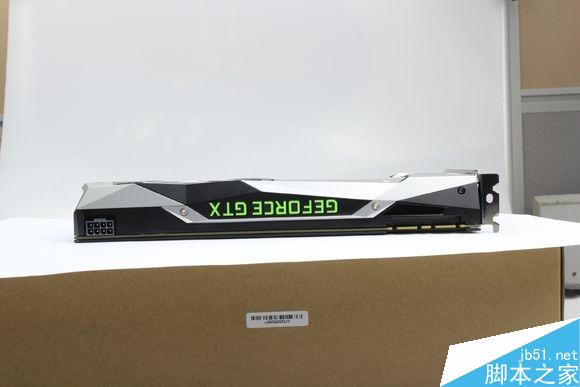

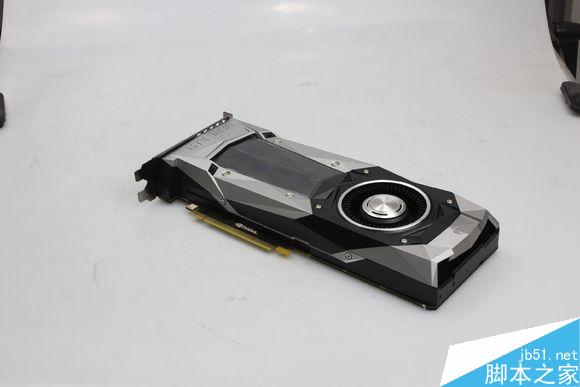

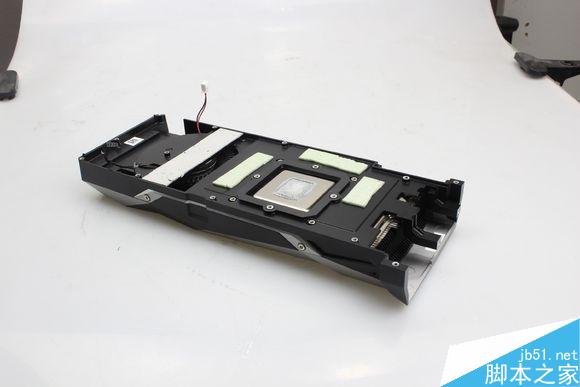

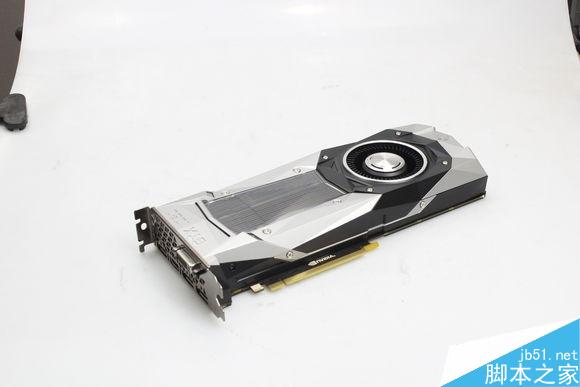

现在，网友已经拿到了GTX 1080实卡，并给我们带来的全球首拆。

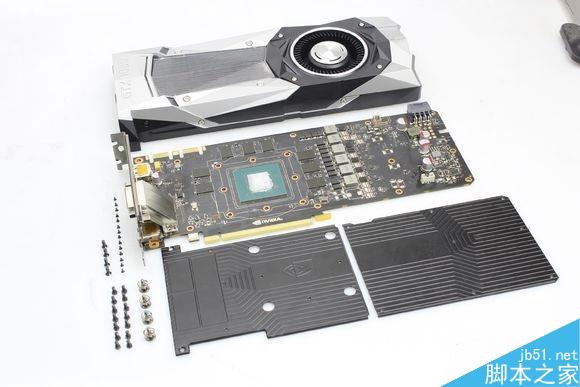

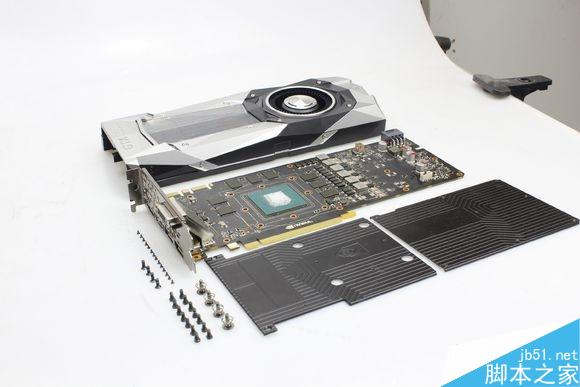

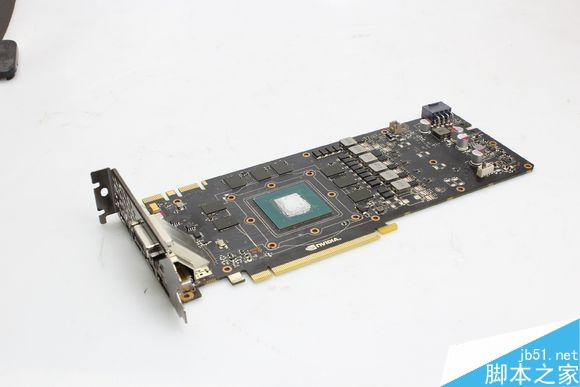

从图片来看，GTX 1080的整体布局和之前GTX 980非常相似，准确来说，NVIDIA最近几代旗舰卡都是这样的设计。

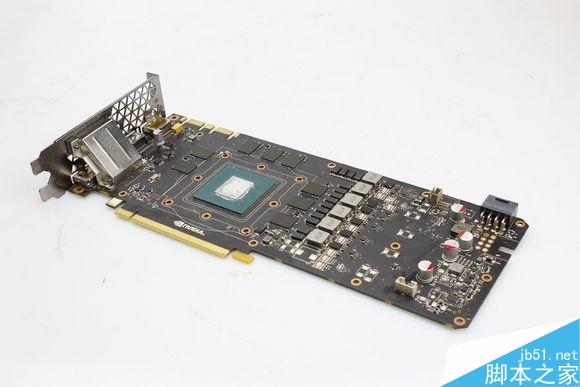

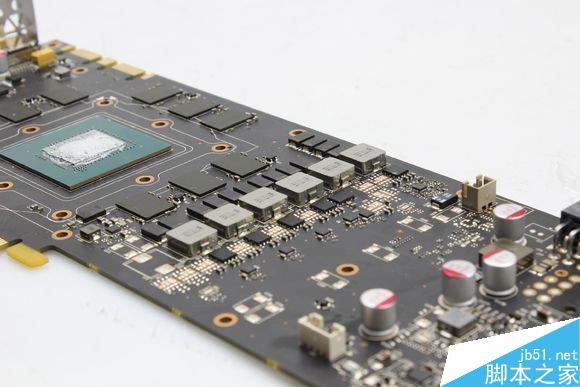

GTX 1080采用了4+1+1相供电设计，4相核心供电，1相显存供电，还1相供电做平衡，PCB则采用了10层设计。
至于性能，该网友表示目前还没有驱动，所以跑分成绩暂时还不清楚。
