显卡：杂牌9550
故障现象：花屏 A40--47...... B0--7....报错
处理过程：首先观察外观，有3颗电容鼓包，换之，线圈对地阻值5 没有短路 上电测试，核心供电1.6V 正常 显存供电2.6V 正常 上面有两个1117电压 1.8V 具体是上面供电？还不清楚。可能是VDAC、VDDC 供电， 可以点亮 在DOS下也花屏，不算是大花，基本可以看清字，用R3MEMID测试 报错位置 A通道40-47......... B通道0-7......... 没有办法！由于B通道是0开始报错 只有先查 A通道了 下面是显存的分区

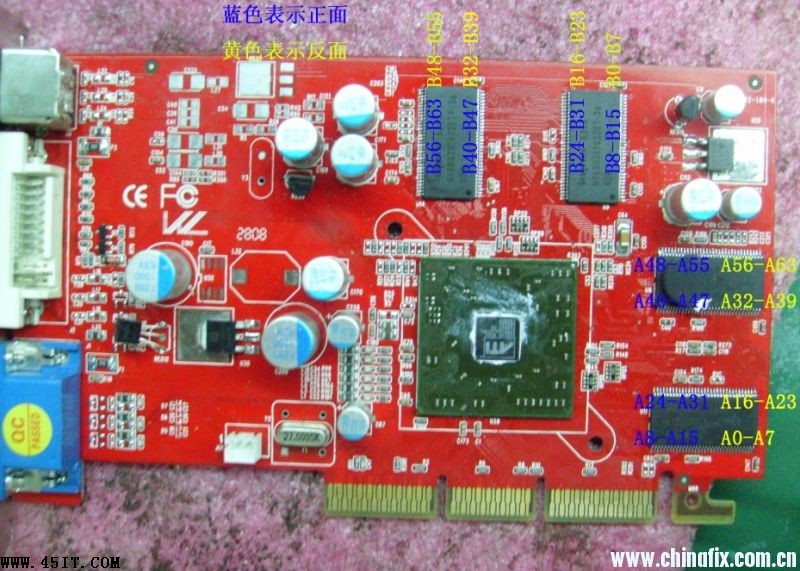

显存分布是饼哥教程里面的。
这块显存的分布上图是一样的，A40-47......报错 于是和好的显存A24-31更换一下 故障依旧 报错位置还是A40-47.....最后饼哥给我说A32-63和A0-31两颗显存对换一下 对换完成后，A通道不报错了，开始查B通道0-7....... 打值 显存16脚 20脚 47脚 51脚 都是正常 355左右，后来还是替换B0-31和B32-63的显存替换了一下， 这次是A通道和B通道全部报错，崩溃。
由于手头显卡比较少，练手的机会不多，如果不找错问题所在，就少了一次实践的机会，没办法继续，后来就开始查打值B通道的地址线，显存的28脚 也就是地址线 阻值 600多和别的明显不一样！跑线跑到一个150的排阻，在线测量电阻200多，和别的明显不一样！别的都是6，吹下来更 换了一个，阻值正常，28脚也是355左右了！上机测试，还是A和B全部报错！想到刷BIOS，刷完BIOS 以后 这次是B通道0--7......报错
地址线打值：当打到显存28脚的时候，阻值600多，别的是355，跑线跑到一个150的排阻，阻值还是600多，没多想换了再说，上机测试，故障依旧， 郁闷，由于显存都是对换过的，害怕虚焊，拿镊子拨了好几遍，没有问题， 没了思路，痛苦啊！没办法继续打值，当打到B通道显存31 脚，32脚的时候，表笔放上去是324，拿下来在放上去是355，一会324，一会355，按压PCB板，阻值一会一变，以为是PCB板的问题，这个时候 基本都放弃了，后来想到150排阻的问题，跑线果真到了150的排阻，测试阻值355正常，无奈，最后不报任何希望把150的排阻全部加焊了一下，正面4 颗，反面4颗，上次测试，还是花，软件的测试结果让我心里猛的一喜，报错位置为B48--55后面没 有带.... 说明这一组数据位有问题，打值16脚，600多，20脚355，不 正常，16相连的是150的电阻，不是排阻了，加焊！上机测试，不报错了，跑3D也没有问题，心里那个爽啊！痛苦并快乐着，拿天那水刷了一下，又测试，有 一个数据位报错，具体是什么位置忘记了，加焊相连的电容，OK 上机测试无任何问题。中间出现了好多次A和B通道全部报错的情况。' e+ w
W' |) T% I% \' o$ c
* P, c, m A7 C
维修总结：个人的思路有一定的问题，一直只想到显存坏和 PCB板变形或GPU坏造成的原因，根本没有想到与地址线和GPU相连的150排阻虚焊出现的问题，看来以后要多注意这方面的问题，以上是个人的总结，如 有不对，请大家批评指正。' A, Z, |% Q" P

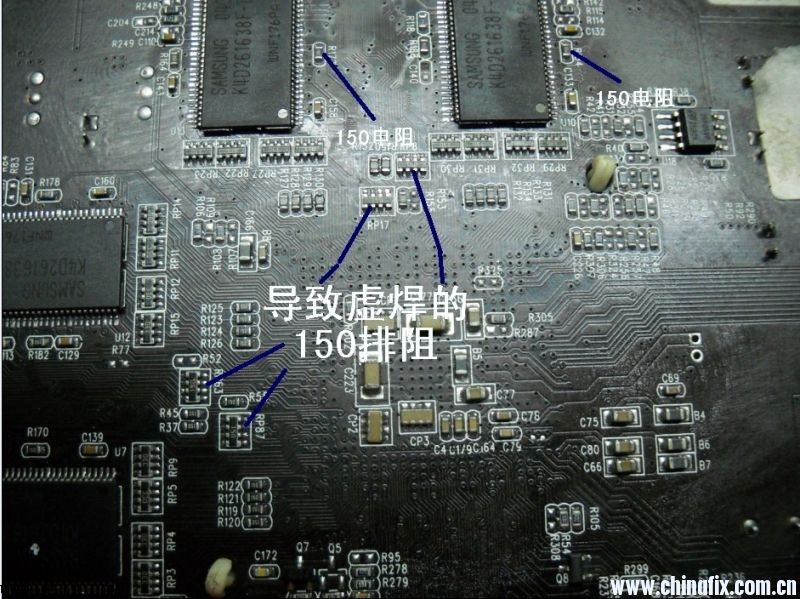

下面这张图是这片 显卡排阻和电阻虚焊的位置/ k( C3 J4 \2 o
