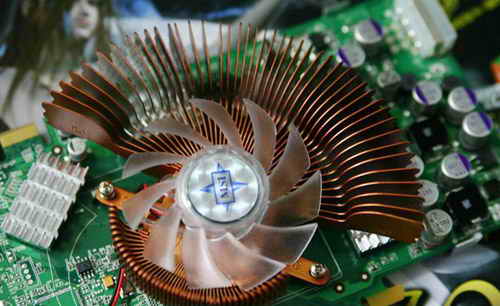

(图) 纯铜散热器
还有就是铜和铝的密度，大家自己应该明白，缩水卡不可能元件省了还给你留个纯铜风扇，除非想掩盖什么。
PS：铜的价格非常高，一吨铜6万多，一吨铝才2万，而且就加工难度来说，铜也比铝高多了。还有有红铜色外观的散热片，那可不一定是铜做的哦，别被忽悠了，掂量一下就知道了。
铝壳贴片电容，，注意是贴片电容，质量比一般铝壳电容多15%-30%，，固态电容比液态的质量要大，（大多少没考证过）；密封的电感线圈，比普通胶皮包裹的要重；12层PCB肯定比同板型8/6层的要重的多。
(图) 要稳定!要性能!谈显卡做工好坏的判断
关于钽电容，确实是相当理想的电子元件，体积小重量轻，发热也小。很多高端显卡上也能见它的踪影。但是由于技术的局限，这种电容的容量一直上不去，成本也很高。
ＰＳ：还有就是做工好，不一定就是性能最好的（高中低端都通用）。性能好的也不一定就是质量好的（对中低端卡来说），两者没有必然联系。
所以，判定一块显卡用料到底足不足，重量是最直接的，感受一下便知。根本用不去记一大堆特征什么的。
最简单的部分完了，来些微专业一点的，给大家讲解几个可能存在的误区。
一、固态电容
“固态电容好不好？”
“好！”
“那么有大量固态电容的显卡是不是一款好显卡？”
“不好说!”
……
固态电容是具有较长的使用寿命和较低的ESR值，以我们经常津津乐道的三洋SVP系列固态电容为例，其ESR值仅为8mΩ，使用寿命可以达到30年。然而在这个gpu以3倍于“摩尔定律”速度更新换代的时代，然而我们的显卡使用期是非常短暂的，哪怕你是现在最顶级的显卡，三年，最多也就是如此，这时候核心的性能就已经完全跟不上时代的节奏了，所以合理的用料才是关键。
(图) 三洋SVP固态电容
电容的作用有很多，不过在显卡上其中最主要的就是滤波，保证电流的稳定性，而固态电容的作用也只是让这些电流看起来更纯净而已，能够长时间的保证稳定，即使工作条件差了点也是一样，而决定一块显卡信号是否纯净的因素并不只是电容，电容在整个过程中也只能做调味剂使用，而不是主菜。
二、pcB大小层数
显卡的长度也是非常直观的，很多人都认为同一核心的产品PCB长的就一定要好，事实是这样吗？主流的显卡一般会选择4层或者6层PCB，其中它们最中间的两层都是电源层，真正用于布线的是最外的层数。

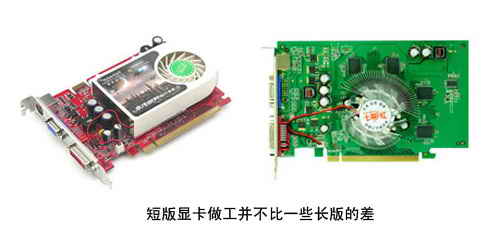

(图) 短版显卡做工并不比一些长版的差
4层PCB只有正反面两层可以用来布线，所以我们会看到采用4层PCB显卡步线非常的凌乱，而6层PCB的产品正反面却可以看到大面积的覆铜。即使是有些的6层PCB产品虽然比4层的显卡短了一些，由于多了两层可用PCB，其可用的布线面积仍然要大的多。

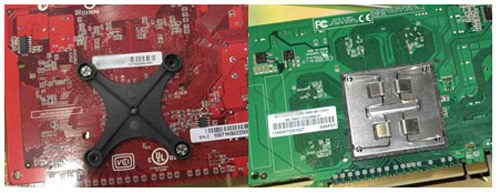

(图) 4层PCB的7300GT（左） 6层PCB的7300GT（右）
高端的显卡一般会选择10层或者12层PCB来设计显卡，这是因为高端的显卡对PCB的电气性能要求非常的高，即使很小的信号干扰也可能造成严重的后果。高端显卡的屏蔽层也非常重要，例如当初的GeForce 7900GT花屏事件，很大的原因是其使用的P455公版PCB较GeForce 7900GTX的P348型号PCB少了两层屏蔽层。
三、布线决定用料
平时总能看到不少人在鄙视同德版代工卡，原因就是他的卡上总是光秃秃的，不过不可否认的是，出自同德的显卡在使用中也是比较稳定的。反而有一些产品，上面耸立着大量的电容等元器件，却经常出现花屏、死机等现象。
(图) 同德卡 6层PCB其实不差
这就是不同布线设计所带来后果，同德版的显卡虽然用料非常的省（也是出于成本考虑），但是其布线功底却是非常的深厚。换句话说，其优良的布线是同德版显卡可以采用较少用料的资本，而一些布线较差的产品却只能依靠大量电容等元器件来修整电器信号，而这些后天的弥补其效果并不理想，这也是为什么文章开头强调电容不是全部的重要原因。
当一款显卡布线设计出来后之后，才开始计算该用什么规格和多少元件，这个学过无线电设计的朋友可能比较清楚，而不是很多人认为的用料决定了pcB走线，这是种本末倒置的说法。
#p#
四、细节问题
一块做工出色的显卡，不单单体现在上述的地方，各个细节也同样关键。比如低通滤波的完整性，显存供电的滤波电容数量。高端显卡中DVI-I是否有屏蔽罩等等，这些看似微不足道，我们经常忽略的地方也是最容易缩水的地方。

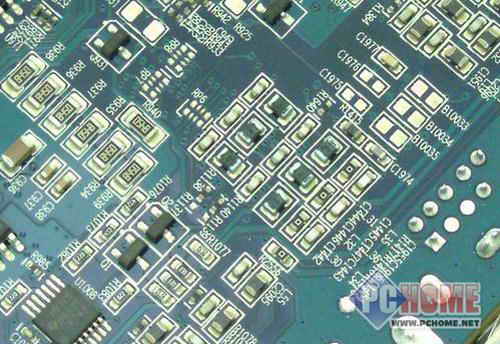

(图) 很棒的滤波电路
完整的低通滤波可以为我们带来完美的2D画质显示，对于经常面对电脑办公的上班族来说非常的重要。DVI-I的屏蔽罩可以在高分辨率设置中把杂波降到最低，而这对于发烧友使用高端显卡体验高分辨率下的游戏画面也非常的关键。
(图) 光板一块，可以说是没有滤波电路
而显存旁边的滤波电容则可以使其电气信号更加稳定，也可以很大程度上避免显卡由于显存电气信号波动而引起的花屏等问题。
概念性的东西说完了，进入实质阶段，核心与显存供电部分直接决定了一款显卡的稳定性，下面就来具体介绍一下核心与显存供电部分。

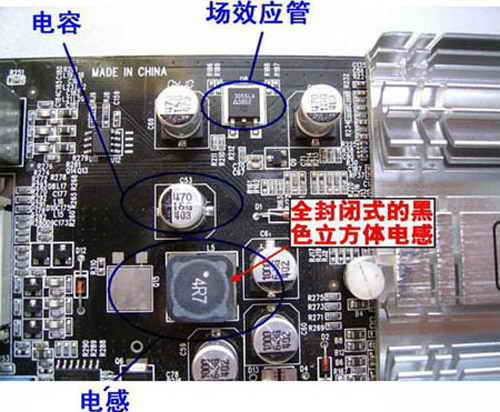

核心供电电路
核心供电电路最能体现显卡做工，与主板上的cpu供电电路相同，显卡的核心供电电路同样是由电容、电感、场效应管（MOSFET管）、PWM供电模块这几部分组成。通常情况，数量较多的电容是供电品质的首要保障，至于电感和场效应管的数量通常只有一两个而已，消费者可以根据元件的多少来判定显卡做工的好坏。

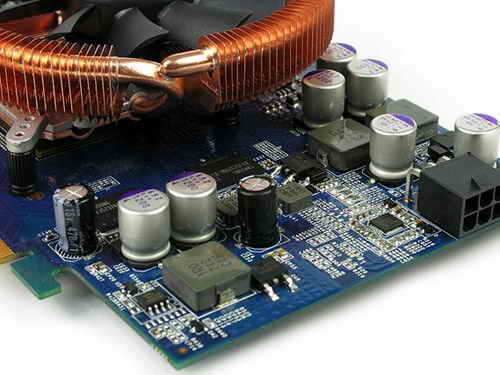

(图) 固态与液态电容混合使用，可以减低成本
#p#
此外，显卡上的铝电容通常也存在着两种封装形式。一种是在主板上常见的插针式，而另一种则是现在比较流行的贴片式。是否有橡胶底坐，是判断SMT贴片与直插封装的主要依据。一般来说，工艺方面，贴片式会高于直接式，但品质方面，这两者只是封装形式，对电容品质影响不大，不过贴片电容的引脚比较规整，有利于提高整体的做工电气性能。

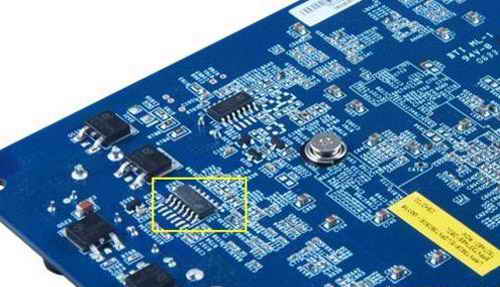

(图) PWM供电模块
PWM供电模块可以分为主动元器件和被动元器件，像前文提到的电容，以及显卡上经常见到的MOSFET、电感等都属于被动元器件。而整个供电的核心部分——PWM供电芯片就是整个供电电路的主动核心部分。一块显卡的稳定电流以及超频时所需的瞬间超强电流其源头都是来自于这个PWM供电芯片，而其中以INTERSIL、APM、NEXTOR等公司的产品最为优秀。
PWM供电模块一直没有引起大家关注的原因就是其不像固态电容那样在显眼位置，而且其品质辨别也有一定难度，所以厂家很少有用这个来宣传自己产品。
显存供电

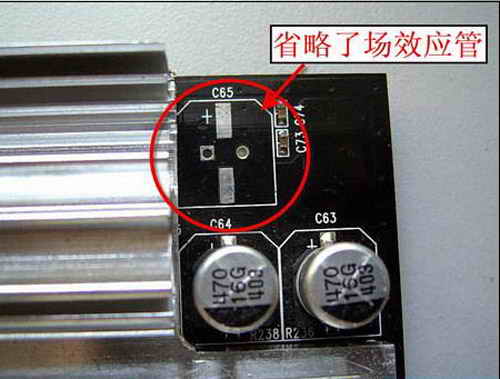

(图) 省掉了MOSFET
显存供电电路位置不同于核心供电电路，通常位于显卡的右上角。显存供电电路大多不会采用电感，主要元件是电容和场效应管。当然这只是普通DDR显存颗粒对供电需求并不算高，所以很多场效应管也被省略，只留下电容。如果采用了GDDR2或GDDR3显存颗粒，则需要场效应管提供支持，如果只具备电容，就属于偷工减料的行为了。
这个虽然现在不存在Remark的问题，但是这里也有可以缩水的地方，虽然玩游戏上没什么区别，但是在HDTV视频播放上就有问题了，以NVIDIA的GeForce8系列情况最为复杂，首先G84 303,G86 303和G86 213，这些以3结尾的gpu都支持HDMI（买的时候需要注意，不要被奸商混过去了）。
(图) 要稳定!要性能!谈显卡做工好坏的判断

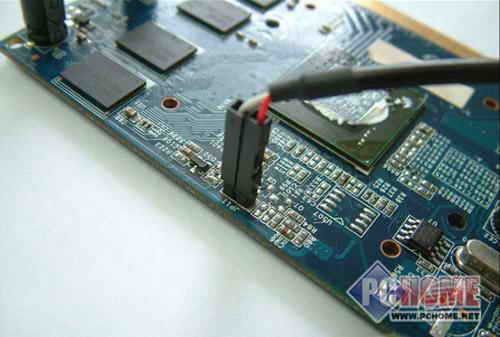

还有就是NVIDIA的GPU并没有整合Audio控制器啊？那怎么办，那只能从主板的SPDIF OUT(数字输出)拉一条线到显卡上的SPDIF IN(数字输入)，这样声音也传到显卡里面。ATi的2XXX系列就不存在这个问题，能在内部就能传输声音过来显卡，而NVIDIA则需要一条SPDIF的连线，不过这个说复杂其实也不太复杂，并不算什么大问题。
(图) 要稳定!要性能!谈显卡做工好坏的判断
不过这么一来8600、8500和8400在设计的时候就会遇到麻烦了，如果显卡厂商设计的时候并没有将SPDIF IN(声音输入)插座做到显卡上去。没有声音输入的地方，任凭你GPU再强悍，也做不到真正的HDMI，因为真正的HDMI的是要有图像和声音的。
所以如果你看到广告词这样写”xxx显卡采用G86 303核心，支持HDMI和HDCP“，这样的宣传是没有错的，但是顾客要留个心眼，这仅仅是芯片支持，显卡倒是未一定能支持。目前最为稳妥的判断方法(针对Geforce8系列)，首先显卡要有HDMI接口、其次显卡上应该配置SPDIF in(声音输入)的插座，具备这两个条件的显卡就能真正支持HDMI了。
(图) 要稳定!要性能!谈显卡做工好坏的判断

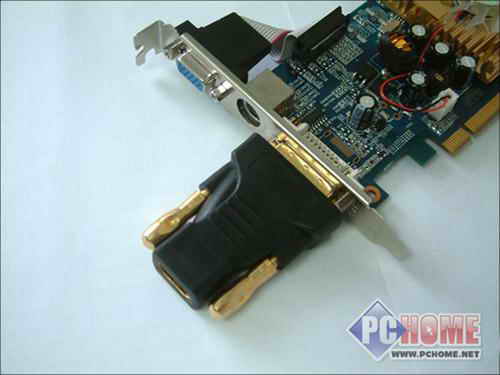

再有一个情况是，显卡并没有配备HDMI接口，但是显卡上有SPDIF in(声音输入)的插座，而芯片也是支持HDMI的，那结果会是什么呢？呵呵，这个结果跟AMD HD2000系列的情况一样，这款显卡有一个”Audio DVI“，只要加上转接头就能支持HDMI了。
以上就是选购显卡时应该注意的一些问题和误区，主要注意这些方面，大家就能选到一款比较称心如意的显卡了，最后祝大家都能在暑假期间买到最适合自己的产品。
