一般在一个企业网络内部很少会使用路由器，在生产环境中，VLAN间的通信主要是通过三层交换来实现的。
三层交换机具备网络层的功能，实现VLAN相互访问的原理是：利用三层交换机的路由功能，通过识别数据包的IP地址，查找路由表进行选路转发。在三层交换机中跨VLAN间路由，需要使用SVI（Switch Virtual Interface，交换虚拟接口），SVI是指为交换机中的VLAN创建的虚拟接口，并且配置IP地址。SVI是联系二层VLAN的IP接口，一个SVI只能和一个VLAN相联系。

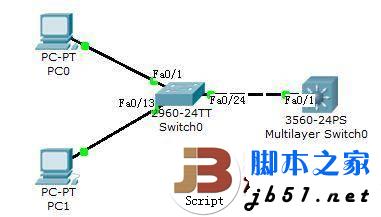

实验拓扑与上文类似，只是将2811路由器换成了3560三层交换机。
PC0接在2960交换机f0/1口，IP：192.168.1.10，默认网关192.168.1.254，属于VLAN 10；PC1接在2960交换机f0/13口，IP：192.168.2.10，默认网关192.168.2.254，属于VLAN 20；2960交换机的f0/24口与3560三层交换机的f0/1口相连，设为trunk模式。
PC0和PC1分属于不同的vlan，它们间数据的通信首先要经由trunk链路传输给三层交换机，然后再由三层交换机转发到不同的vlan。
一、配置Cisco 2960交换机
创建VLAN：
Switch#vlan database
Switch(vlan)#vlan 10 name vlan10
Switch(vlan)#vlan 20 name vlan 20
Switch(vlan)#exit
分配端口（将f0/1-f0/12端口划归vlan10，f0/13-f0/23端口划归vlan20）：
Switch(config)#int range f0/1-12
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 10
Switch(config-if-range)#exit
Switch(config)#int range f0/13-23
Switch(config-if-range)#switchport mode access
Switch(config-if-range)#switchport access vlan 20
Switch(config-if-range)#exit
设置trunk
Switch(config)#int f0/24
Switch(config-if)#switchport mode trunk
Switch(config-if)#exit
二、配置Cisco 3560交换机
首先创建相同编号的VLAN：
Switch#vlan database
Switch(vlan)#vlan 10 name vlan10
Switch(vlan)#vlan 20 name vlan20
Switch(vlan)#exit
然后通过设置SVI交换虚拟接口，分别为每个VLAN设置IP：
Switch#conf t
Switch(config)#int vlan 10
Switch(config-if)#ip address 192.168.1.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
Switch(config)#int vlan 20
Switch(config-if)#ip address 192.168.2.254 255.255.255.0
Switch(config-if)#no shutdown
Switch(config-if)#exit
最后还有一条非常重要的命令需要执行：
Switch(config)#ip routing
这条命令的作用是启用三层交换机的路由功能，否则三层交换机只能使用其二层功能。
三、在PC上测试
为两台PC分别设置好相应的IP，用ping命令进行测试，可以ping通，证明vlan间可以互通。
