注意事项之一
由于六类线缆的外径要比一般的五类线粗，为了避免线缆的缠绕（特别是在弯头处），在管线设计时一定要注意管径的填充度，一般内径20mm的线管以放2根六类线为宜。
千兆网线做法,千兆网线接法
注意事项之二
桥架设计合理，保证合适的线缆弯曲半径。上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。
千兆网线做法,千兆网线接法
注意事项之三
放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在自制的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线在场地上缠结环绕。(北京深万科，您身边的弱电专家！)
千兆网线做法,千兆网线接法
注意事项之四
拉线工序结束后，两端留出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头固定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿动勿踩。
千兆网线做法,千兆网线接法
注意事项之五
在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎绳不要勒得过紧。
千兆网线做法,千兆网线接法
注意事项之六
在整个施工期间，工艺流程及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始前及时完成本工种任务。
附：
百兆网线做法: 橙白 橙 绿白 蓝 蓝白 绿 棕白 棕 (普通电脑与路由器连接，就是平时说的网线)
千兆网线做法: 绿白 绿 橙白 棕白 棕 橙 蓝 蓝白
局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。
网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,特别需要注意的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。
EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。
标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；
标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。
在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。 rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头
100BASE-T4 RJ-45对双绞线的规定如下： rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线
1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口，而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。
2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；
B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。 最后须对线路进行通断测试, 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法, 就是用Windows95、 Windows 98自带的Ping 命令。 如果工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。
千兆网线制作方法

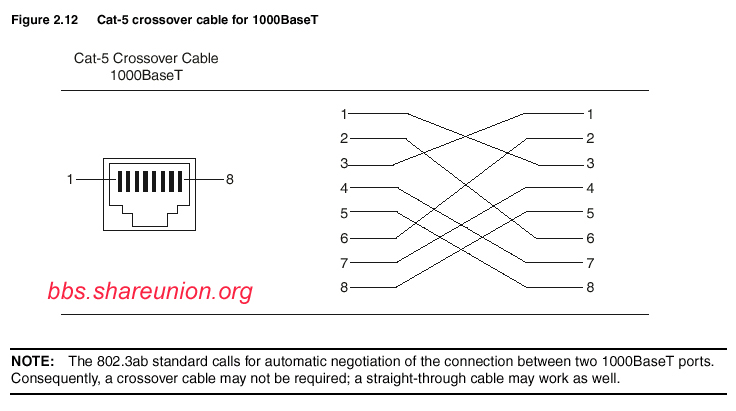

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
千兆网线的做法
千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
例如：
一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；
另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰
2.AVAYA(CommScope)
单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.
尾扣在测试通过后用502固定死,外套也要用502固定死.
全过程要小心,仔细,
开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？ 六类线(CAT6)
2.千兆主干交换机，接百兆分交换机，用什么线？ 买带两1000Mbps铜口的26口交换机 .六类线(CAT6)
3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6)
4.千兆主干交换机，接老服务器，用什么线？ 超五类(CAT5E).,跑100Mbps
5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E).
6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉
,全新布过超五类(CAT5E),
以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!
超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。
此主题相关图片如下：
走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.
注意管径和线槽的填充度

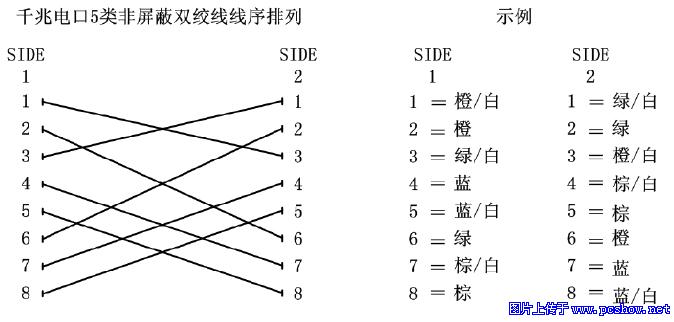

6类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5
白橙 橙 白绿 蓝 白蓝 绿 白棕 棕
1 2 3 4 5 6 7 8
白绿 绿 白橙 白棕 棕 橙 蓝 白蓝
这样速度至少达到 300M
现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。但是，它们作为高端的设备，也有“高端”的价格。就像下面这根原装进口的LUCENT千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。

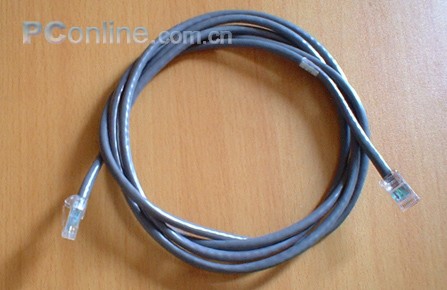

这就是今天要牺牲的同志。粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。

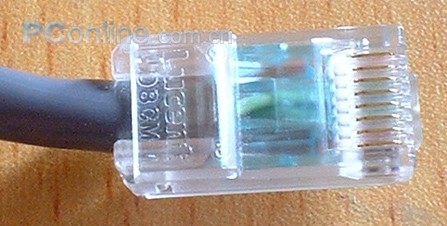

以下是水晶头的特写，这张是正面的，可以清晰的看到LUCENT字样，整体材质为半透明磨砂，手感不错，和百兆水晶头的那种全透明光滑表面不同。在LUCENT 这个logo的位置，原来是百兆网线水晶头的卡线器位置，用来固定后端的网线。这个千兆水晶头改用了另外一种卡线器，在后面的解剖中我会详细介绍。
这是上部，没有什么特殊的，毕竟它是向下兼容的，和百兆的网口也可以连接。
下面，我们就来解剖了，先剪下网头（呜呜～一百多块就这么废了）

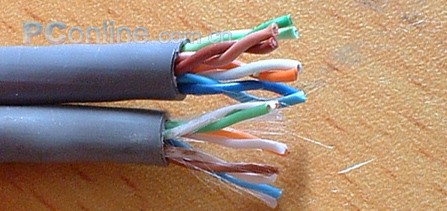

擦干眼泪）我们继续分析，上面就是那根千兆网线，下面是普通百兆网线。可以看出，千兆线芯的确是比百兆的粗一点，所以导致整体外皮直径也大了一些。从颜色上看，百兆的线色按照双绞的顺序是：橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。所谓的橙白、蓝白等，只是在白线上每隔一段有几个带颜色的小点。我们在制作百兆网线的时候为了防止那些交*色的线不明显而搞混，一般是按照双绞的顺序捋下来，然后用手死死捏住，连续多做点接头，大拇指也会累得抽筋。现在这个千兆线就明显改进了这个缺陷，他的线色是：白、橙、浅蓝、深蓝、浅绿、深绿、浅棕、深棕，每根线都有自己的颜色，而不是用白色线上点上颜料代替了。

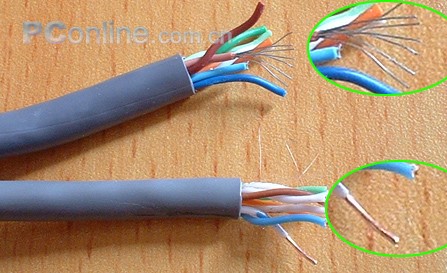

再把网线芯导线的线皮剥掉，看到不一样了吧。普通百兆线是单一根铜丝，而千兆线是每芯里面还有7根镀银线。明显的，传输效率也就高了，而且在日常的使用中，更不易折断。

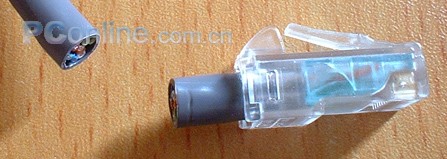

再把水晶头内部的淡蓝色分线器拔出，这个的确费了我不少气力，由于前部的触点铜片穿透并压迫着线体，我用了两把钳子和一把小改锥另外搭上10分钟宝贵时间才完整的把它取出

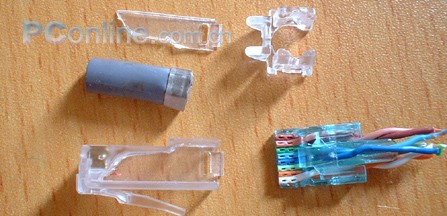

这是分线器的特写，第二张是从顶端看下来的样子，由于是透明的，你们也许不能完整的从照片上了解它的结构，就让我来描述吧。
首先，双绞线从分线器的后部穿入，在十字形的导入口就按照线对分开了，白、橙入左孔；浅蓝、深蓝入上孔；浅绿、深绿入下孔；浅棕、深棕入右孔。到前端后按照白、橙、浅绿、深蓝、浅蓝、深绿、浅棕、深棕的顺序被排好，线头与前端对其后就可以插入RJ45水晶头的外壳了。这个是一个不错的改进，一下就把原来那种又掰又捏又捅的别扭工序摒弃了。而且线芯只有到了顶端才变成平面的排列，在整个接头的80％的区域仍然保持着双绞和圆形的状态，这明显比原来的百兆接头强多了。不光是制作工序上，在传输效率上也是比较大的改进。（这么多怪怪的零件，看来原来的RJ45压线钳是对它束手无策了）
好了，至此这根千兆网线也就完成了它的历史使命
