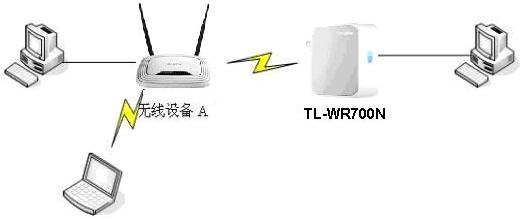

在此结构中两台无线设备起着不同的作用，担当不同角色。无线设备A是向上连接宽带线路，向下通过所支持的局域网标准与终端用户实现有线或无线连接。此时无线设备A既可以是一个无线路由器也可以是一个无线接入器。
TL-WR700N作为一台无线客户端设备，向下连接交换机，再通过有线方式连接最终用户，不能直接通过无线模式与客户终端连接。对于无线设备A来说，TL-WR700N就是一台终端用户设备。通过这种方案配置，提高了两台无线AP的使用率与用户数量，可满足多用户的无线互联与Internet接入需求。具体配置过程，请看以下步骤。
一、查看无线设备A的配置
以无线设备A是TL-WR841N无线路由器为例，首先查看并记录下TL-WR841N的无线配置参数。

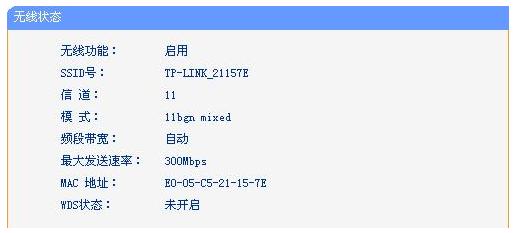

SSID：SSID即无线网络的名称，进入TL-WR841N管理界面（默认是192.168.1.1）。点击“运行状态”，查看设备“无线状态”，记下无线网络的SSID号（本例为TP-LINK_21157E）以及无线状态的MAC地址（本例为E0-05-C5-21-15-7E），如下图所示。

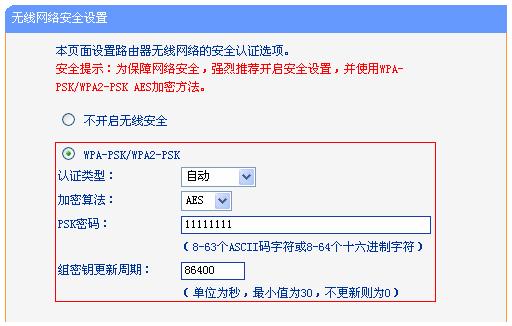

点击“无线安全设置”，查看TL-WR841N的无线加密方式及PSK密码（本例中加密方式选择WPA-PSK/WPA2-PSK，PSK密钥为11111111），如下图所示。
注意：TL-WR841N不需要做任何其他设置。
二、TL-WR700N的配置

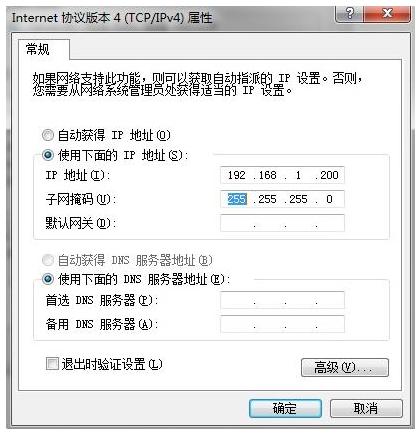

步骤1：电脑有线或无线连接TL-WR700N均可配置（以网线连接到TL-WR700N为例），由于设备默认不开启DHCP 服务器，不能为电脑分配IP地址，所以需要配置电脑本地连接的IP地址，才能登陆路由器的管理界面。将本地连接IP地址设置为192.168.1.X（1≤X≤252），子网掩码设置为255.255.255.0，如下图所示。设置完成之后，点击“确定”生效。TL-WR700N默认管理IP地址“192.168.1.253”。
注意：电脑IP地址配置方法可以参考如何给电脑设置IP地址。

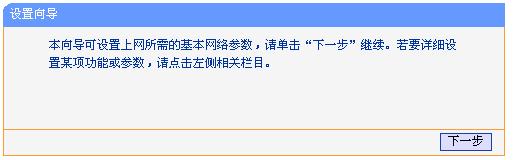

步骤2：在浏览器中输入“192.168.1.253”，输入登陆用户名及密码均为admin，打开TL-WR700N的管理界面，自动弹出“设置向导”（也可以点击管理界面菜单“设置向导”），如下图所示。

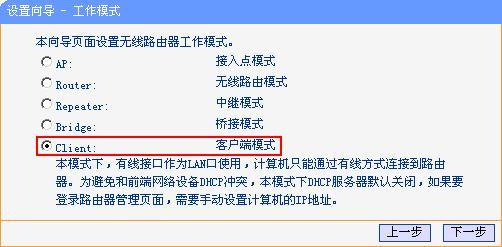

步骤3：点击“下一步”开始设置，弹出工作模式设置页面，如下图所示。
步骤4：选择“Client”，点击“下一步”，弹出无线设置页面，如下图所示。

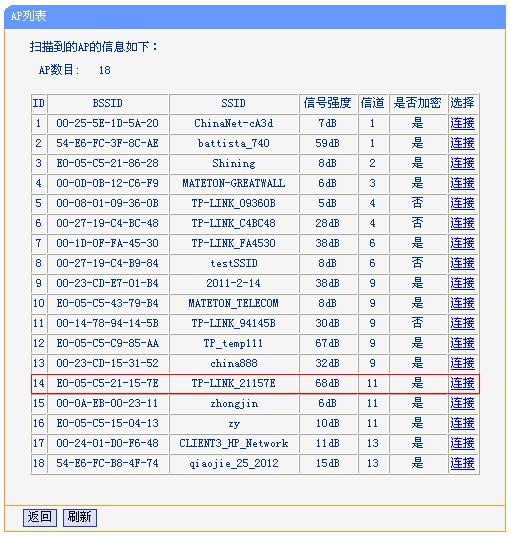

点击“扫描”按钮，扫描环境中无线网络，扫描结果如下图所示：
找到TL-WR841N的无线网络名称（SSID），如上图所示，点击“连接”并设置与TL-WR841N相同的加密方式和密钥，如下图所示。

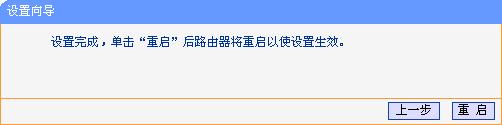

步骤5：点击“下一步”，提示设备需要重新启动，如下图所示。
点击“重启”，路由器自动重新启动，设置完成

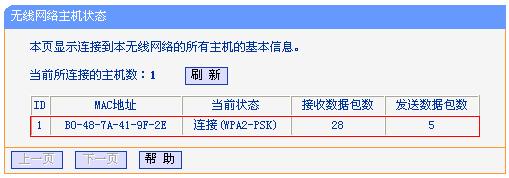

此时，登陆TL-WR841N的管理界面，打开菜单“无线设置”——“无线主机状态”，可以看到TL-WR700N的条目，MAC地址为TL-WR700N的MAC地址，如下图所示。说明TL-WR700N的Client模式已经连接成功。
步骤6： 在电脑上使用ping 命令检测Client模式下TL-WR700N与TL-WR841N的连通性。电脑上ping TL-WR841N的管理IP地址（本例为：192.168.1.1）。
如果能ping通（如上图所示），说明TL-WR700N的Client模式连接成功。若不能ping通，请重新检查配置，特别是无线加密方式及PSK密钥是否输入正确。

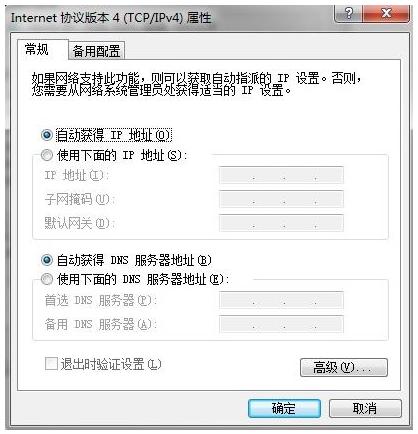

步骤7：配置完成之后，请将无线网络连接IP地址重新设置成原有的配置（一般是自动获取IP地址），点击“确定”生效，才能正常连接至互联网，如下图所示：

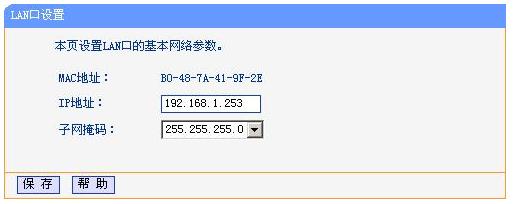

注意事项： TL-WR700N默认管理IP地址“192.168.1.253”，为防止出现IP地址冲突的情况，必须将TL-WR700N的LAN口IP地址设置为与有线局域网中所有设备都不相同的IP地址（一般情况下不需要修改）。可以在菜单“网络参数”——“LAN口设置”，修改IP之后，点击“保存”，路由器自动重启。如下图所示。
至此TL-WR700N Client模式配置完毕，此时TL-WR700N作为TL-WR841N的客户端， TL-WR700N不发出的无线信号。
