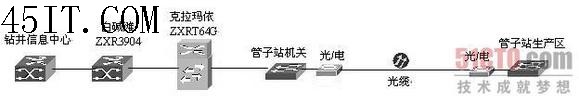

钻井管子站作为钻井公司的下属单位，由钻井信息中心为其分配IP地址，通过通信公司所提供的二层透明链路，从白碱滩ZXR 10 3904交换机传至克拉玛依ZXR 10 T64G交换机，通过光缆把数据传到克市管子站机关，再从管子站机关通过光纤收发器和光缆把数据传至克市管子站。
光缆发生断裂
今年年初接到管子站生产区用户申告无法正常上网的消息，我们首先检查为用户提供的二层链路，在T64G配置了一个端口划分在管子站VLAN中，ping管子站的网关能ping通，表示从T64G至钻井信息中心的链路都是正常的。接下来查T64G至管子站机关这一段，检查两端的光纤收发器一切正常。
最后我们把怀疑点放在了管子站机关与管子站生产区这一段上。这条单模光缆全长2.4公里，从管子站机关光纤收发器上看RX（收光）灯亮，TX（发光）灯不亮，ACT灯偶尔闪，管子站生产区光纤收发器RX（收光）灯不亮，TX（发光）灯亮，ACT灯不亮，表示管子站生产区只有发信号没收信号。于是，我们在两端把收发光纤都互相交换，现象是管子站机关RX灯不亮，TX灯亮，管子站生产区RX灯亮，TX灯不亮。因此我们判断有一芯光缆出现故障。
该光缆走的是地下管道，两端作引上，人为损坏可能性不大。因此我们判断两端光终端盒或尾纤出问题的可能性较大，于是重新熔接尾纤，做两端的终端盒。做完后用红光笔测试，两芯都能够收到光，表示终端盒、尾纤、光缆均正常。
接上光收发器后，两端的光收发器的收光灯都不亮。用光源和光功率计测试两芯光纤都不通。对于这个故障现象我们感到很奇怪，一般来说红光笔能够测通，光缆肯定没有问题，而现在红光笔能够测通，但用光表却测不通。我们用红光笔和光表再次测试，现象照旧。
为了解决这个故障，我们借来OTDR（光时域测试仪）测试，从管子站机关看故障点在2.4公里处，从管子站用户端测试，故障点在50米处，于是我们顺着光缆检查，发现暗井中光缆引上的部分结有冰块，敲开冰块后发现光缆有裂痕，我们推测有水渗入光缆后冻成了冰，冰把缆芯挤裂，因为有冰，红光笔发出的650nm的荧光可以穿过，而光源和光功率计1310nm的激光被折射，所以导致用红光笔可测通，用光表却测不通的现象。
更改网络结构

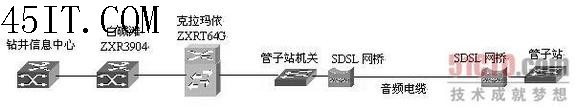

因为当时是冬天，无法在暗井内熔接光缆，为了不耽误用户的工作，必须尽快抢通电路。从管子站机关至管子站生产区之间距离约2.4公里，要实现远距离的以太网接入有三种方法：光纤、无线、SDSL以太网网桥。光纤中断不能使用，无线设备价格高而且受天气、外界干扰信号影响大，SDSL以太网网桥设备可以利用音频电缆提供最远2.51公里最高2Mbps的传输速率，且成本低廉，因此对网络拓扑进行了更改，使用电话电缆提供了一条2Mbps的临时数据链路，解决了用户的需求。网络示意图如图2所示。
从管子站机关至钻井信息中心的链路保持不变，在管子站机关与生产区间各安装一台SDSL以太网网桥，SDSL以太网网桥使用两根电缆线互连。由于距离较远，在管子站机关和生产区之间跳通4根电话电缆，经测试单根电缆的电阻为770欧姆，用两根并成一根接在SDSL网桥上，网桥加电后外线灯正常，再用网线将两端的网桥连接到交换机上。在生产区用计算机ping钻井信息中心的网关，可以ping通。这样用电缆连接暂时解决了用户当时的上网问题。
天气转暖时，我们把暗井内被挤裂的缆芯熔接上，光缆链路又恢复了正常。这是一起不常见的光缆故障。
