关于两条链路实现负载均衡和容错的设计

所属分类：软件教程 / 网络通讯阅读数： 531

收藏 0赞 0分享

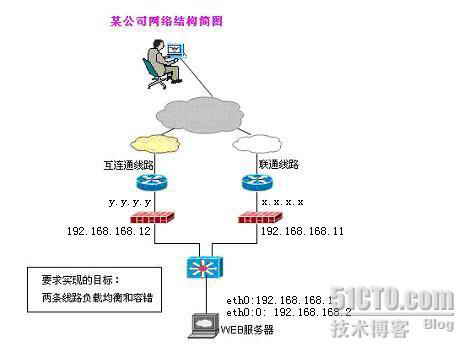

某公司的网络如下图所示：

该公司有两条专线，一条联通的2M 租线，另一条互联通的512K 租线；有一台Linux 做的WEB服务器，该WEB服务器有一张网卡，接到中心交换机3560上。公司希望，当两条线路都正常时，客户能够通过任何一条专线访问公司的WEB服务器，实现负载均衡；而且，当任何一条线路出现故障时，用户仍然可以访问WEB服务器。分析：为了实现两条线路正常时的负载均衡，可以通过配置DNS轮询实现。而为了实现容错，我们需要实现从哪条线路进来的请求，其响应也从该线路出去，这是解决问题的关键所在。因为，如果从一条线路进去的请求，其响应从另外一条线路出来的话，那么TCP的三次握手不可能完成，TCP连接不可能建立起来（因为两条线路上都有防火墙）。而且，即使不考虑防火墙的状态检测机制，假设两条线路都正常时TCP连接能够建立起来，但是，一旦其中一条线路挂了，那么连接也不可能建立得起来，容错机制也不能实现。 DNS轮询，比较简单，我们不做深入的讨论。由于该公司的域名是在域名供应商那里注册的，所有只需要在域名供应商的网站上做适当配置：将该公司的WEB服务器域名 www.xxx.com.cn 分别映射到IP地址 x.x.x.x(联通IP) 和 y.y.y.y(互联通IP)就完事了。当用户浏览www.xxx.com.cn的时候，浏览器会智能地在这两个IP之间作出选择。下面我们讨论怎样实现从哪条线路进来的请求，其响应也从该线路出去。我们可以这样来做：第一步：在联通线路的防火墙上，将联通给我们的IP地址x.x.x.x 的80端口映射到内网地址 192.168.168.1的80端口: iptables -t nat -A PREROUTING -p tcp -s 0/0 -d x.x.x.x/32 \ --dport 80 -j DNAT --to-destination 192.168.168.1 iptables -t nat -A POSTROUTING -p tcp -s 192.168.168.1/32 -d 0/0 \ --sport 80 -j SNAT --to-source x.x.x.x 第二步：在互联通线路的防火墙上，将互联通给我们的IP地址y.y.y.y 的80端口映射到内网地址 192.168.1.2的80端口: iptables -t nat -A PREROUTING -p tcp -s 0/0 -d y.y.y.y/32 \ --dport 80 -j DNAT --to-destination 192.168.168.2 iptables -t nat -A POSTROUTING -p tcp -s 192.168.168.2/32 -d 0/0 \ --sport 80 -j SNAT --to-source y.y.y.y 第三步：在WEB服务器上，为网卡eth0绑定两个IP地址：192.168.168.1，192.168.168.2: [root@web network-scripts]# cat ifcfg-eth0
DEVICE=eth0
HWADDR=00:0C:76:23:23:9A
IPADDR=192.168.168.1 NETMASK=255.255.255.0
ONBOOT=yes
TYPE=Ethernet [root@web network-scripts]# cat ifcfg-eth0:0
DEVICE=eth0:0
HWADDR=00:0C:76:23:23:9A
IPADDR=192.168.168.2 NETMASK=255.255.255.0
ONBOOT=yes
TYPE=Ethernet 第四步：在WEB服务器上配置策略路由：将来自联通线路的，发给192.168.168.1的请求的响应包，发送给192.168.168.11，然后通过联通的线路，返回给用户；将来自互连通线路的，发给192.168.168.2的请求的响应包，发给192.168.168.12，然后通过互联通的线路返回给用户.这样，就可以实现从哪条线路进来的请求，其响应也从该线路出去。具体配置如下： [root@web ~]# ip route add table 1 default via 192.168.168.11 [root@web ~]# ip route add table 2 default via 192.168. 168.12 [root@web ~]# ip rule add from 192.168.168.1 table 1 [root@web ~]# ip rule add from 192.168.168.2 table 2 [root@web ~]# sh ip rule <--- IOS ^-^ /sbin/ip: /sbin/ip: cannot execute binary file [root@web ~]# ip rule list 0: from all lookup local 32764: from 192.168.168.2 lookup 2 32765: from 192.168.168.1 lookup 1 32766: from all lookup main 32767: from all lookup default [root@web ~]# ip route list table 1 default via 192.168.168.11 dev eth0 [root@web ~]# ip route list table 2 default via 192.168.168.12 dev eth0 就这样，就搞定了。Good Luck !!!
