配置PIX515E DMZ的基本方法与故障排除

所属分类：软件教程 / 网络通讯阅读数： 1731

收藏 0赞 0分享

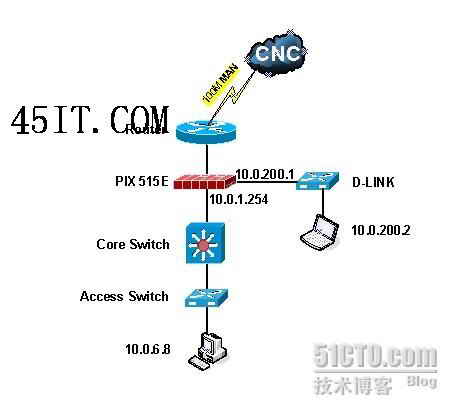

　　一、基本环境　　当前公司有PIX 515E防火墙一台（三个接口），服务器若干。要求将服务器迁移至DMZ区域并确保服务器正常工作，简略拓扑结构图如下所示：

　　二、配置DMZ基本命令　　1. 分别定义outside、inside、dmz的安全级别 nameif ethernet0 outside security0 #定义E0口为非信任端口，security0代表此端口安全级别最低 nameif ethernet1 inside security100 #定义E1口为信任端口，security100代表此端口安全级别最高 nameif ethernet2 dmz security50 #定义E2口为DMZ端口，security50代表此端口安全级别介于信任与非信任端口之间这里的数字0、50、100可自行调整，但需要注意数字之间的大小关系不能混淆。　　2. 设置dmz接口IP ip address dmz 10.0.200.1 255.255.255.0 #设置DMZ接口IP地址，设置好后可以按拓扑结构图测试从PIX上ping 10.0.200.2检查连通性。　　3. 允许dmz区域的主机通过icmp数据包以及访问外网的80端口 access-list acl_dmz permit icmp any any #允许DMZ主机访问外部网络icmp协议　　4. 把acl_dmz规则邦定到dmz端口上使之生效 access-group acl_dmz in interface dmz #应用策略到DMZ接口　　5. 设置静态的因特网、局域网、dmz区的访问关系 static (dmz,outside) 218.104.XX.XX 10.0.200.2 netmask 255.255.255.255 0 0 #发布DMZ服务器到因特网　　6. 允许outside区域访问dmz区域特定的某个端口 access-list 100 permit tcp any host 218.104.XX.XX eq www #设置策略允许因特网访问DMZ服务器80端口　　三、基本测试方法及故障排除　　1、利用 ping/tracert命令测试在10.0.200.2服务器上，ping 10.0.200.1 正常，ping 10.0.6.8 不通；在10.0.6.8测试机上，ping 10.0.200.1 不通，ping 10.0.200.2不通，ping 10.0.1.254 正常；　　问题：局域网与DMZ区不能正常通讯。　　故障分析与排除：默认情况下，PIX防火墙的局域网接口可以访问DMZ接口，但DMZ接口不能访问局域网接口，在PIX上用命令show route可以看到有一条隐藏的到DMZ区域的静态路由存在，也就是说配置好DMZ后局域网就应该可以访问DMZ区域服务器（但DMZ接口是不允许ping的）。但是为什么当前配置好DMZ后局域网测试机器不能正常访问DMZ区域的服务器呢？这里需要注意一点，在局域网访问DMZ的IP地址时，用命令tracert 10.0.200.2时发现局域网访问10.0.200.2的数据包从因特网口出去了！根本就没有发往DMZ接口。所以重新加一条命令： access-list nonat permit ip 10.0.6.0 255.255.255.0 10.0.200.0 255.255.255.0 nat (inside) 0 access-list nonat 再用 ping/tracert命令测试结果如下：在10.0.200.2服务器上，ping 10.0.200.1 正常，ping 10.0.6.8 不通；在10.0.6.8测试机上，ping 10.0.200.1 不通，ping 10.0.200.2正常，ping 10.0.1.254 正常；　　2、因特网访问DMZ 用笔记本拨号上网，访问http://218.104.XX.XX 显示正常，说明DMZ服务器发布成功。　　3、 DMZ访问局域网在10.0.200.2服务器上，利用远程桌面方式访问10.0.6.8（端口号被手工修改为9989，非标准端口3389），访问超时。　　问题：DMZ不能访问局域网　　故障分析与排除：默认情况下DMZ区域是不能访问局域网网络的。但有些特殊情况：比如将WEB放在DMZ区，但是后台数据库放在了局域网。这样就必须使DMZ某些服务器可以访问局域网内特殊机器特殊端口。所以需要在PIX上更加策略以使DMZ可以访问局域网。所以应该在策略上加一条命令： access-list acl-DMZ permit tcp 10.0.200.0 255.255.255.0 host 10.0.6.8 eq 9989 #允许DMZ可以访问10.0.6.8的9989端口，经测试可以正常访问。　　4、 DMZ不能访问因特网在10.0.200.2的机器上，访问 www.baidu.com 不能正常显示页面。　　问题：DMZ不能正常访问因特网　　故障分析与排除：DMZ原则上是不能访问因特网的，但是因为某些特殊情况比如邮件服务器放在DMZ时，则必须允许该服务器访问因特网的SMTP协议（25端口），所以还必须在DMZ接口上应用的策略上加一条命令：

access-list acl_dmz permit tcp 10.0.200.0 255.255.255.0 any eq 80 #允许DMZ访问外部网络tcp 80端口 access-list acl_dmz permit tcp 10.0.200.0 255.255.255.0 any eq 53 #允许DMZ访问外部网络tcp 53端口 access-list acl_dmz permit udp 10.0.200.0 255.255.255.0 any eq 53 #允许DMZ访问外部网络udp 53端口加完这条命令后，测试访问 www.baidu.com 仍然不能正常显示页面，问题依旧。继续查找问题可能存在的问题，用命令ping 外网DNS发现可以正常ping通，再ping百度的IP地址发现也可以ping通，telnet 百度地址的80端口也正常，但就是打不开百度的页面，用其他网站测试结果相同。　　这个问题研究了很久，没有得到很好的解决办法，后来跟我的经理一起讨论研究这个问题，他让我试一下网通的DNS看行不行。我把DMZ服务器的DNS修改成网通DNS后，发现可以正常访问百度首页，其他网站也正常打开。这个问题是经验问题，因为我们公司是网通链路，而我在DMZ服务器上设置的是电信的DNS（因为这个DNS我记得非常熟，所以基本上做测试都用它），而没有想到电信和网通在DNS服务器解析上有严格的保护措施，导致最终问题解决被推迟了很长时间。　　以上是我这次在PIX 515E上做DMZ配置的一些心得和体会，测试过程不是很复杂，但是相对一些初次接触DMZ的新手来说值得一看，DMZ的原理都一样，只是每种设备的配置不相同而已。　　在这里要感谢一位朋友:夕阳.流水, 在配置和排错过程中得到了她的大力帮助和支持,衷心的感谢她!HOHO~~
