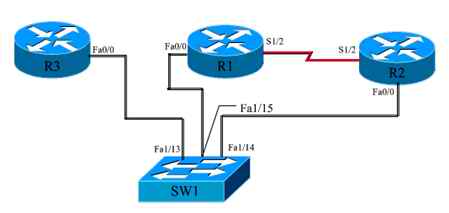

实验拓扑图：（拓扑图由导师“鑫飘雪”制作）
实验环境说明：
1.将路由器R1的Fa0/0端口配置ip：172.16.0.1/24；S1/2端口配置ip：192.168.1.1/24
2.将路由器R2的Fa0/0端口配置ip：192.168.3.2/24；S1/2端口配置ip：192.168.1.2/24
3.将路由器R3 的Fa0/0端口配置ip：172.16.0.3/24
4.将交换机SW1分别划分两个VLAN2、VLAN3，将端口Fa1/13、Fa1/15划入VLAN2，将端口Fa1/14划入VLAN3
实验结果：要求路由器间两两可以互相通信
配置过程详解：
交换机SW1的配置清单：
1.首先禁用错误命令当域名解析和关闭超时退出控制台：
SW1(config)#no ip domain-loo
SW1(config)#line con 0
SW1(config-line)#no exec-t
SW1(config-line)#exit
2.划分VLAN：
SW1#vlan data
SW1(vlan)#vlan 2
SW1(vlan)#vlan 3
SW1(vlan)#exit
3.将Fa1/13端口设为全双工模式，并划入VLAN2：
SW1(config)#int fa1/13
SW1(config-if)#speed 100
SW1(config-if)#duplex full
SW1(config-if)#sw mod acc
SW1(config-if)#sw acc vlan 2
SW1(config-if)#exit
4.将Fa1/15端口设为全双工模式，并划入VLAN2：
SW1(config)#int fa1/15
SW1(config-if)#speed 100
SW1(config-if)#duplex full
SW1(config-if)#sw mod acc
SW1(config-if)#sw acc vlan 2
SW1(config-if)#exit
5.将Fa1/14端口设为全双工模式，并划入VLAN3：
SW1(config)#int fa1/14
SW1(config-if)#speed 100
SW1(config-if)#duplex full
SW1(config-if)#sw mod acc
SW1(config-if)#sw acc vlan 3
SW1(config-if)#exit
路由器R1的配置清单：
1.首先禁用错误命令当域名解析和禁用超时退出控制台：
R1(config)#no ip domain-loo
R1(config)#line con 0
R1(config-line)#no exec-t
R1(config-line)#exit
2.将Fa0/0端口设为全双工模式并配置ip：
R1(config)#int fa0/0
R1(config-if)#speed 100
R1(config-if)#duplex full
R1(config-if)#ip add 172.16.0.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#exit
3.为S1/2端口配置ip：
R1(config)#int s1/2
R1(config-if)#ip add 192.168.1.1 255.255.255.0
R1(config-if)#no shut
R1(config-if)#exit
4.在路由器R1上配置EIGRP：
R1(config)#router eigrp 100
R1(config-router)#no auto-summary
R1(config-router)#network 172.16.0.1 0.0.0.0
R1(config-router)#network 192.168.1.1 0.0.0.255
R1(config-router)#exit
R1(config)#exit
路由器R2的配置清单：
1.首先禁用错误命令当域名解析和禁用超时退出控制台：
R2(config)#no ip domain-loo
R2(config)#line con 0
R2(config-line)#no exec-t
R2(config-line)#exit
2.将Fa0/0端口设为全双工模式并配置ip：
R2(config)#int fa0/0
R2(config-if)#speed 100
R2(config-if)#duplex full
R2(config-if)#ip add 192.168.3.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#exit
3.为S1/2端口配置ip：
R2(config)#int s1/2
R2(config-if)#ip add 192.168.1.2 255.255.255.0
R2(config-if)#no shut
R2(config-if)#exit
4.在路由器R2上配置EIGRP：
R2(config)#router eigrp 100
R2(config-router)#network 192.168.3.0 0.0.0.255
R2(config-router)#network 192.168.1.0 0.0.0.255
R2(config-router)#exit
R2(config)#exit
路由器R3的配置清单：
1.首先禁用错误命令当域名解析和禁用超时退出控制台：
R3(config)#no ip domain-loo
R3(config)#line con 0
R3(config-line)#no exec-t
R3(config-line)#exit
2.将Fa0/0端口设为全双工模式并配置ip：
R3(config)#int fa0/0
R3(config-if)#speed 100
R3(config-if)#duplex full
R3(config-if)#ip add 172.16.0.3 255.255.255.0
R3(config-if)#no shut
R3(config-if)#exit
3.在路由器R3上配置EIGRP：
R3(config)#router eigrp 100
R3(config-router)#no auto-summary
R3(config-router)#network 172.16.0.3 0.0.0.0
R3(config-router)#exit
R3(config)#exit
验证EIGRP配置：
查看每台路由器的邻居表：#show ip eigrp nei
R1的邻居表：
R1#show ip eigrp nei
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
1 172.16.0.3 Fa0/0 11 00:00:48 168 1008 0 4
0 192.168.1.2 Se1/2 14 00:25:23 244 1464 0 3
R2的邻居表：
R2#show ip eigrp nei
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 192.168.1.1 Se1/2 14 00:28:34 195 1755 0 5
R3的邻居表：
R3r#show ip eigrp nei
IP-EIGRP neighbors for process 100
H Address Interface Hold Uptime SRTT RTO Q Seq
(sec) (ms) Cnt Num
0 172.16.0.1 Fa0/0 12 00:02:07 134 804 0 8
实验的最终结果是每台路由器之间都可以ping通其他的路由器，实验过程到此结束。呵呵，再次感谢导师“鑫飘雪”的耐心指导！
