需求分析：大型千兆网吧特征
我们将计算机数量在200台以下的网吧定义为中小型网吧。100台以下的网吧定义为中小型或小型网吧;我们建议您选择一台阿尔法网吧专用路由器，从而满足Internet带宽接入需求；如果需要线路备份,您可以选择双WAN口的阿尔法网吧专用路由器。采用InteL IXP分布式多核处理器的阿尔法防火墙路由器的带机量也能满足大型网吧内所有电脑同时连接Internet的请求。
中型和小型网吧主要分为游戏区和网聊区；在网吧竞争越来越激烈的今天，合理的网吧投资下，需要尽可能在不增加或少增加基础设施或计算机数量的前提下为顾客提供增值无副作用，现代网吧基本使用17寸显示器而计算机处理器速度基本在1GHZ以上，同时游戏区显卡的显卡也基本在NVIDIA MX440或ATI9250以上。这个基础条件下，您只需配置一台多媒体音视频服务器和包含了千兆上联端口的阿尔法千兆WEB管理交换机或阿尔法二层非网管全千兆或包含千兆上联端口的千兆交换机就可以提供高质量的本地电影和电视剧、MTV点播功能。
组网优势：千兆级主干带宽提供或预留提供更多娱乐特性和增值服务未来提升网吧竞争力；
满足当前或未来提供更高质量联网服务的需求；
在骨干网络，部署网管功能实用，QOS策略丰富的阿尔法远程WEB管理交换机有助于提升网吧管理水平,从而保证网吧网络运行的稳定\可靠和有限的带宽被合理利用。中小型网吧对网络管理和计算机端口带宽管理的需求应当先于主干全千兆需求。同时为考虑未来扩充计算机和营业规模时能够迅速过渡到全千兆网络，小型网吧亦可考虑在游戏对战区部署8-24口全千兆非网管交换机为满足部分客户端对本地视频点播的需求。值得一提的是，实现千兆传输的视频点播网络中，不需要在每个计算机的本地硬盘上储存相同的电影文件。被节省下来的硬盘空间可以存放更多不同的精彩内容。当然，您最好将此区域设置成一个VLAN区域，同时赋予此区域更大的端口带宽；
如果使用成本较低的阿尔法非网管全千兆交换机或带千兆上联端口的千兆交换机，满足当前网吧规模；架设全千兆主干网络则有助于让网吧提供更多增值服务，同时也预留了在以后将部分区域升级至千兆到桌面的空间；全千兆非网管交换机价格不贵，性能出众，尤其适合游戏和本地视频点播。在网吧游戏区，玩Intrnet在线游戏和网内联机对战游戏的顾客不在少数；因此需要为他们设置较高的带宽；带摄像头和麦克风的音视频通讯上网区也需要设置合适的带宽以满足视频和语音通讯的质量；
无盘千兆网降低组网成本
千兆无盘网络则能在极大降低成本的同时提供有如本地硬盘般的服务器数据读取。您可以在网吧的部分区域采用无盘千兆组网；如果架设千兆无盘网络，可以在网络设施布局中加入含上联千兆端口、百兆到桌面的阿尔法非网管千兆交换机或全千兆交换机。//本文来自脚本之家www.jb51.net
可管理性
网吧规模化后除了联网质量、增值服务外，为了保障网络的稳定、高效和低故障率高安全性，需要合理的配置网络中的基础设施和管理网络中的每台计算机端口，通过QOS策略满足对每一台计算机的端口带宽控制；而这正是我们在本方案中选用管理型全千兆交换机或远程管理交换机的原因；阿尔法远程管理全千兆交换机能够提供对网吧非常实用的管理功能和管理易用性。
1、需要端口和带宽管理以保障联网质量与带宽合理利用；
阿尔法远程管理交换机完善的QoS策略帮助网管人员智能管理网络带宽，从而保证网络中语音、视频等实时多媒体数据流的高效传输和宽带运营的需要。阿尔法远程管理型千兆交换机的QoS特性可以根据数据流量的类型和根据用户需求而对数据流量分类，使网络中的数据流更具管理性。因收发数据造成的网络拥堵将永远成为过去。 阿尔法远程管理型千兆交换机系列能够通过硬件识别并处理包括MAC层（数据链路层）、IP层和TCP/UDP层（路由层和传输层）的数据包和业务流，能够根据不同的业务流来进行管理和控制。在安全方面提供基于流的ACL 访问控制和DoS攻击防御，针对不同网络服务的速率限制提供高质量的QoS保障。
2、需要丰富VLAN功能实现病毒隔离、故障排除和配置网络；
阿尔法远程管理交换机提供了丰富的VLAN特性；支持大型网络的微分和区分传输的优先次序。基于IEEE802.3ad端口捆绑支持提供了端口汇聚功能。不仅如此，阿尔法网管型千兆交换机还能够提供每端口的自适应和广播风暴控制能力。AUTO MDI/MDIX功能可以使本机所有端口轻松地连接到网络内其他交换机的任意端口。阿尔法管理型交换机所具备的VLAN功能可以限制广播域的用户数。控制VLAN的大小和组成可以控制广播域的相应特性。阿尔法多层管理型交换机极大减轻了网络管理和维护工作的负担,降低网络维护费用。能够便捷地进行终端删除、加入、变更管理和通讯管理对于网吧来说，出现计算机故障和部分电脑中毒是常有的事情，在这里VLAN功能就显得尤其的重要；
设备采购项目：
阿尔法网吧专用路由器——带机量大、稳定性高、提供高Internet接入带宽；已支持IPv6
可选产品： R1604 V16（单WAN口） V216（双WAN口）
骨干核心层交换机：
阿尔法远程管理型全千兆/千兆交换机——为网吧提供实用的管理功能以保障网吧网络的安全、高效率、低故障率；为千兆到桌面做好准备；为网吧提供丰富的网内多媒体服务；
可选型号：
远程管理全千兆交换机：ST2240 ST2160
远程管理千兆交换机：SG2242
接入层交换机（可选）
阿尔法非网管全千兆交换机——为部分区域尤其使联网对战区、影视点播区提供千兆到桌面带宽
可选产品：ST1240 ST1480
阿尔法非网管千兆交换机——千兆上行端口，高质量的百兆到桌面和降低总体拥有成本；
可选型号：SG1242 SG1482
阿尔法24口、48口非网管百兆交换机——为部分区域提供交换服务，以降低总体拥有成本；
可选型号：S1024 ST4480

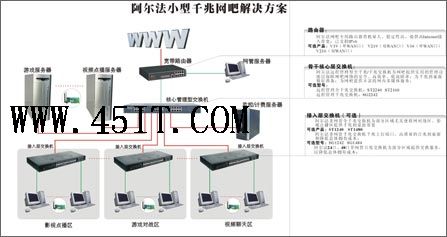

方案示意图：
