Voice over IP是在IP网络上传输语音流量（例如，电话和传真）的技术，主要是一种软件特性，但是，要在Cisco2600/3600系列路由器上实现这个功能，必须首先安装语音模块VNM（Voice Network Module），VNM可以装两个或四个语音接口卡（VIC），每个接口卡都对应于与语音接口相关的特定信号类型。
1. 单机实现IP语音电话
（1）在装有两个语音模块的3600路由器上实现IP语音电话（如下图所示）。
（2）基本配置
dial-peer voice 1 pots
destination-pattern 111
port 3/0/0
!
dial-peer voice 2 voip
destination-pattern 222
session target ipv4:192.16.12.1
!
dial-peer voice 4 pots
destination-pattern 222
port 3/1/0
!
dial-peer voice 3 voip
destination-pattern 111
session target ipv4:192.16.12.2
!
!
（3）配置概述
本实验是在Cisco3600 Router内部实现的，没有经过链路传输，所以不需要优化拨号点和网络接口的配置，只需配置拨号点：
● 要配置源和目标之间的所有连接，在voice port 3/0/0上输入下面命令：
dial-peer voice 1 pots
destination-pattern 111
port 3/0/0
!
dial-peer voice 2 voip
destination-pattern 222
session target ipv4:192.16.12.1
● 要完成在拨号点1和拨号点4之间的端对端呼叫，在voice port3/1/0上输入下面命令：
dial-peer voice 4 pots
destination-pattern 222
port 3/1/0
!
dial-peer voice 3 voip
destination-pattern 111
session target ipv4:192.16.12.2
2. 路由器间实现IP语音电话
（1） 站点A有一个Cisco3600路由器，站点B有一个Cisco2600路由器，它们通过DCE/DTE V.35电缆背对背地连接起来。在每个路由器中安装了一个含有一个VIC-2FXS的NM-2V，提供两个模拟电话的连接。

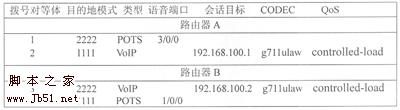

（2）创建并实现拨号方案
（3）基本配置：
站点A的基本配置见清单1（站点B的基本配置略）。
清单1 站点A RouterA的配置
Current configuration:
!
version 12.0
service timestamps debug uptime //设定Debug跟踪日志显示其时间
service timestamps log uptime //设定看Log时显示其时间
no service password-encryption //口令不加密
!
hostname router_A
!
enable password cisco
!
username router_A password 0 cisco
!
!
!
!
ip subnet-zero
no ip domain-lookup
!
!
!
!
voice-port 3/0/0
echo-cancel coverage 16 //启动回声消除功能
!
voice-port 3/0/1
!
!
dial-peer voice 1 pots //定义拨号对等体到语音物理端口
destination-pattern 2222 //定义电话号码
port 3/0/0 //定义电话号码
!
dial-peer voice 2 voip //定义拨号对等体到语音
destination-pattern 1111 //为拨号对等体分配电话号码
req-qos controlled-load //在分配带宽时，RSVP确保即使带宽发生拥塞与过载时，数据流也能得到优先处理。
codec g711ulaw //拨号点的语音编码速率—64000bps
ip precedence 5 //IP优先级，５为关键
no vad //禁用语音活动检测
session target ipv4:192.168.100.1 //定义Voip路由，为对端的IP地址
!
!
interface Ethernet0/0
no ip address
no ip directed-broadcast
shutdown
!
interface Serial0/0
ip address 192.168.100.2 255.255.255.0 // S0/0的IP地址
no ip directed-broadcast
no ip mroute-cache
no fair-queue
clockrate 2000000
ip rtp header-compression //配置RTP头压缩器
ip rtp compression-connections 25
ip rsvp bandwidth 1000 320
!
interface Ethernet0/1
no ip address
no ip directed-broadcast
shutdown
!
ip classless
ip route 192.168.100.0 255.255.255.0 192.168.100.1
no ip http server
!
line con 0
transport input none
line aux 0
line vty 0 4
login
!
end
（4）配置概述
根据公共的功能，站点A的配置分为4个不同的部分。第1部分在清单2中描述，它为日志和调试命令启用时间标记，为路由器指定一个主机名称。
清单2 站点A的配置的第1部分
version 12.0
service timestamps debug uptime //设定Debug跟踪日志显示其时间
service timestamps log uptime //设定看Log时显示其时间
no service password-encryption //口令不加密
!
hostname router_A
!
enable password cisco
!
username router_A password 0 cisco
!
第2部分在清单4中描述，它提供语音连接的实质内容，语音端口简单地标识它们连接到的设备。拨号对等体1把电话号码分配给物理语音端口，拨号对等体2定义VoIP呼叫到站点B。在语音端口3/0/0上启动回声消除功能。IP优先级设置为5，设置资源预留协议RSVP为controlled-load，确保即使带宽发生拥塞与过载时，数据流也能得到优先处理。而且因为多余的带宽，语音活动检测被禁止了，并为拨号点配置了语音编码速率—64000bps。
清单4 站点A的配置的第2部分
voice-port 3/0/0
echo-cancel coverage 16
!
voice-port 3/0/1
!
!
dial-peer voice 1 pots
destination-pattern 2222
port 3/0/0
!
dial-peer voice 2 voip
destination-pattern 1111
req-qos controlled-load
codec g711ulaw
ip precedence 5
no vad
session target ipv4:192.168.100.1
！
第3部分在清单5中描述，它配置路由器上的网络端口。串口0/0连接到DCE V.35电缆，为串行接口增加clockrate接口配置命令。为语音配置RSVP保证在网络中获取特定的QoS。配置RTP头压缩连接的数量为25。
清单5 站点A的配置的第5部分
interface Ethernet0/0
no ip address
no ip directed-broadcast
shutdown
!
interface Serial0/0
ip address 192.168.100.2 255.255.255.0
no ip directed-broadcast
no ip mroute-cache
no fair-queue
clockrate 2000000
ip rtp header-compression
ip rtp compression-connections 25
ip rsvp bandwidth 1000 320
!
第4部分如清单6所示，完成整个配置，它分配一条静态路由到站点B的网络（192.168.100.0），在这个简单环境中，不要求IP路由协议。
清单6 站点A的配置的第4部分
ip classless
ip route 192.168.100.0 255.255.255.0 192.168.100.1
no ip http server
!
