使用GNS3和Cisco IOU搭建路由交换实验之使用篇

添加相应的IOS版本模拟设备

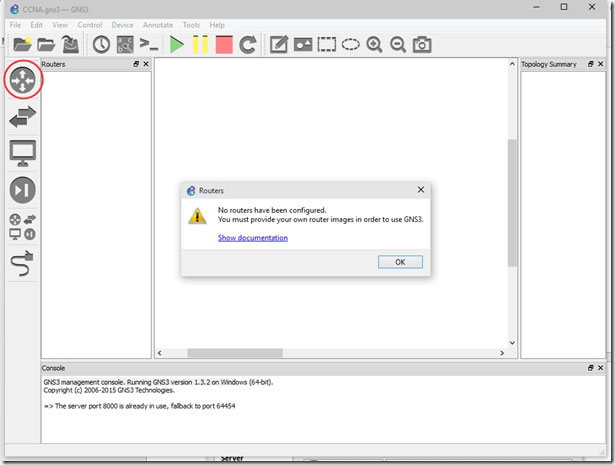

前面的GNS3设置部分已经介说过，Dynamips模拟服务器下面的IOS routers是核心步骤，你会发现刚安装完GNS3的时候，在下图所示的“Browser Routers”部分没有任何可用的路由设备：

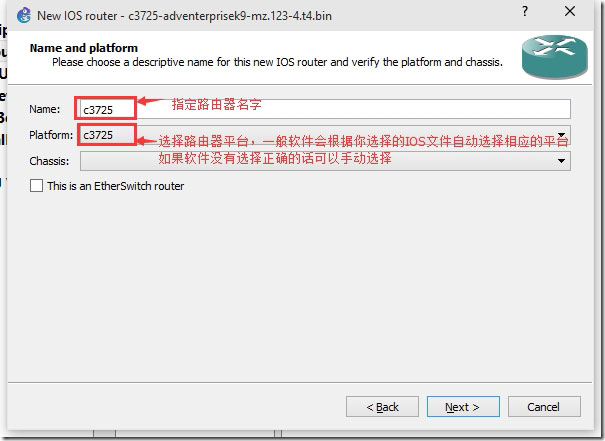

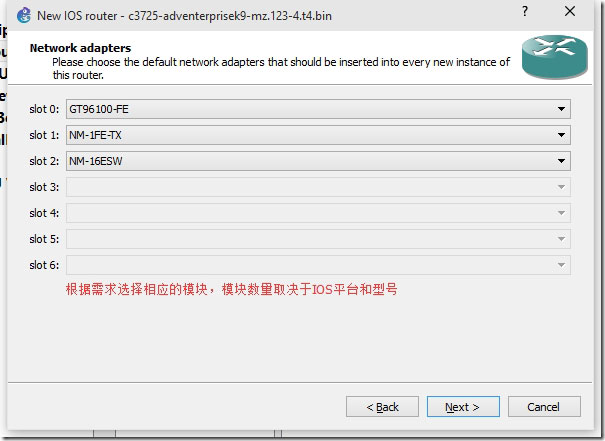

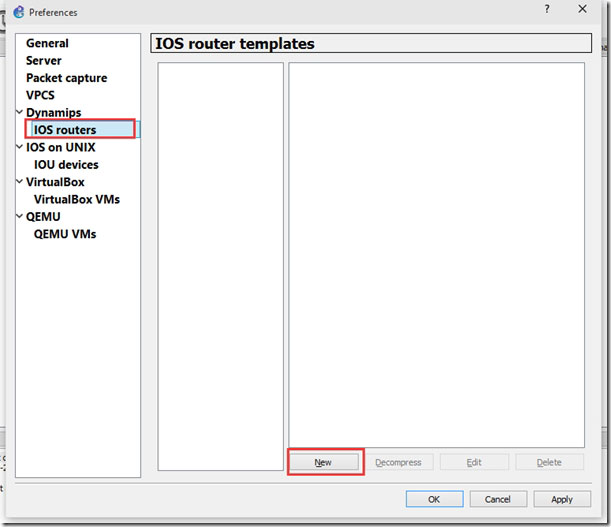

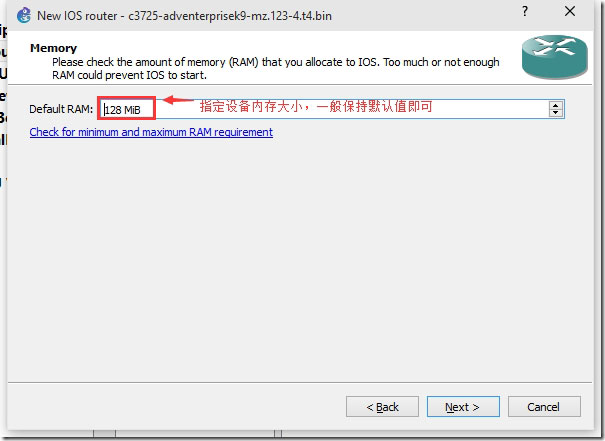

我们需要在IOS routers里新建相应IOS版本的路由设备：

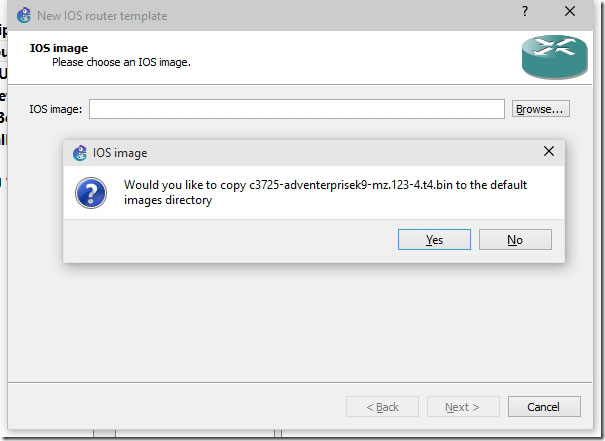

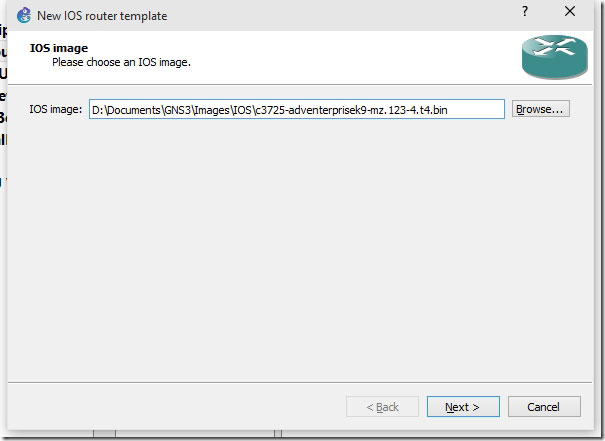

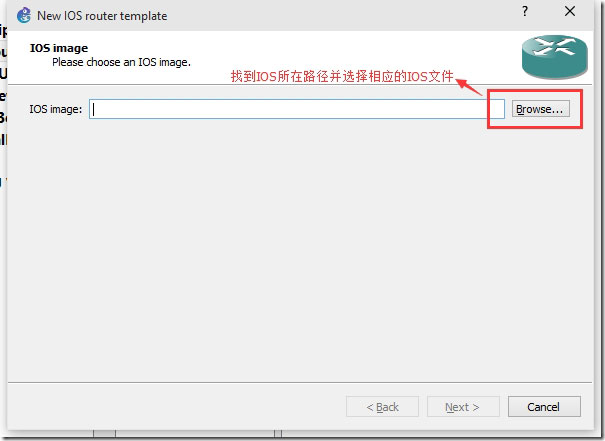

如果手头上没有可以用的IOS文件，可以百度一下或者到cisco官网下载，然后把下载好的IOS文件放在前面我介绍过的Images的IOS目录下。如果选择的IOS文件不在Images/IOS目录下会弹出如下的提示对话框：

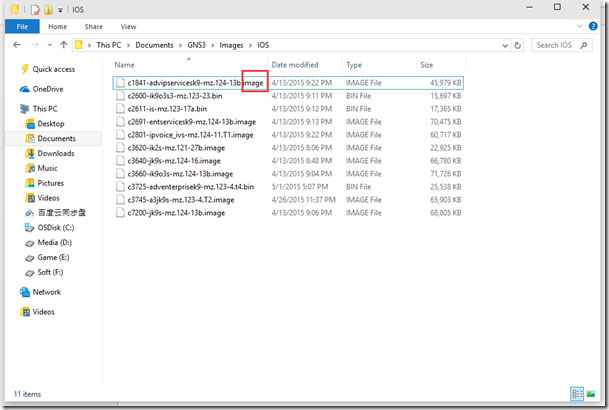

点击“Yes”会把IOS文件复制到Images/IOS目录并以image为后缀的文件，如下图所示：

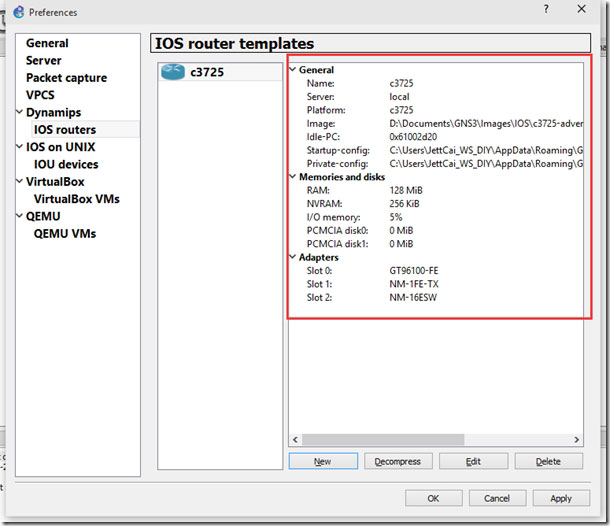

添加的设备就出现在设备列表中：

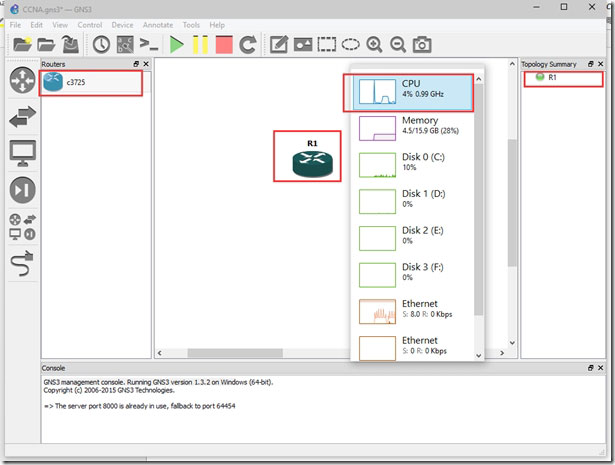

如下图，回到主界面，把刚才添加的设备，拖到工作区并启动它!

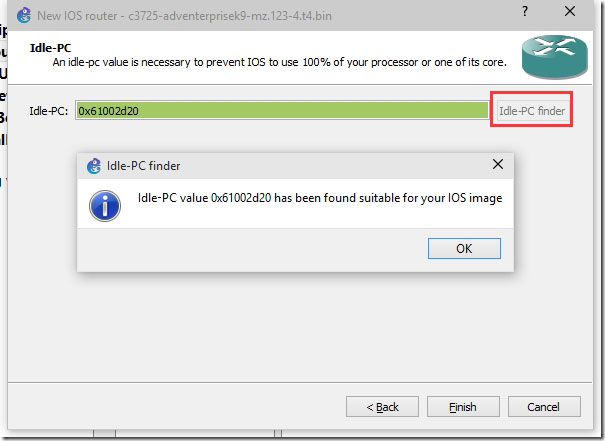

启动后打开任务管理器，如果发现CPU使用率很高的话，可以鼠标右击设备，在弹出的菜单中选择“Idle-PC”重新计算设备的Idle直到CPU使用率合适为止。

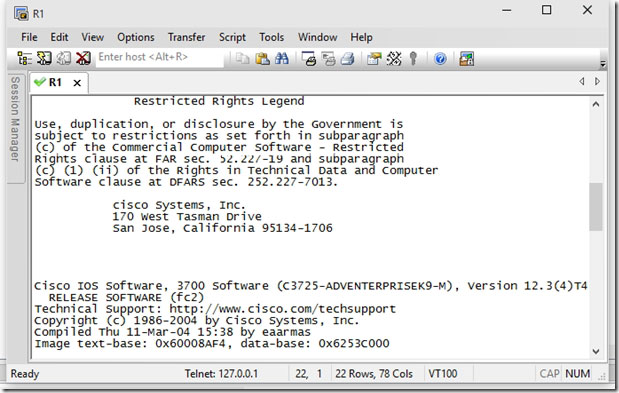

双击设备即可打开控制台，如下图所示：

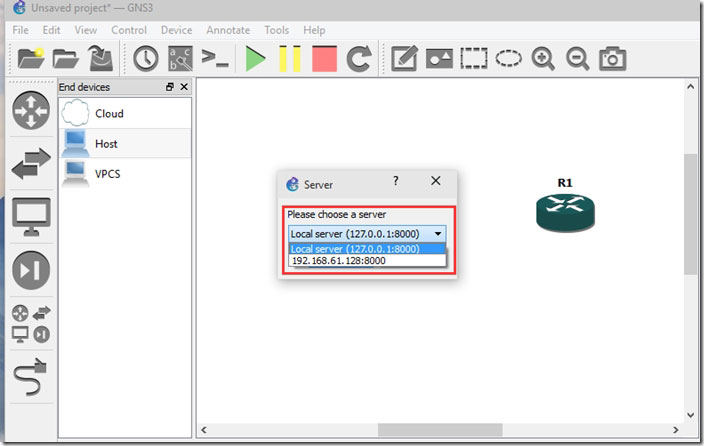

下面介绍如何把物理机桥接到GNS3的模拟设备上：

看图说话吧！

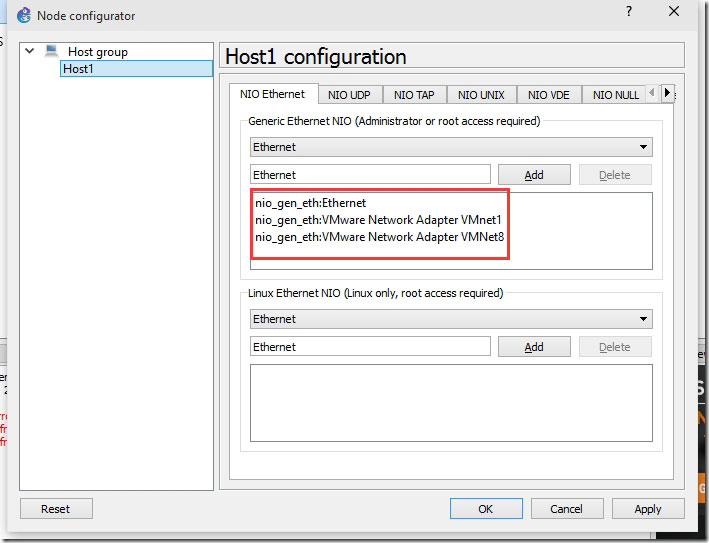

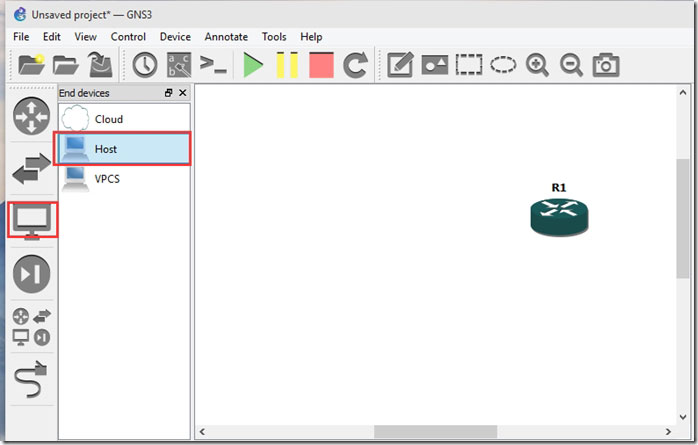

右击Host在弹出的菜单中选择“Configue”出现如下配置对话框：

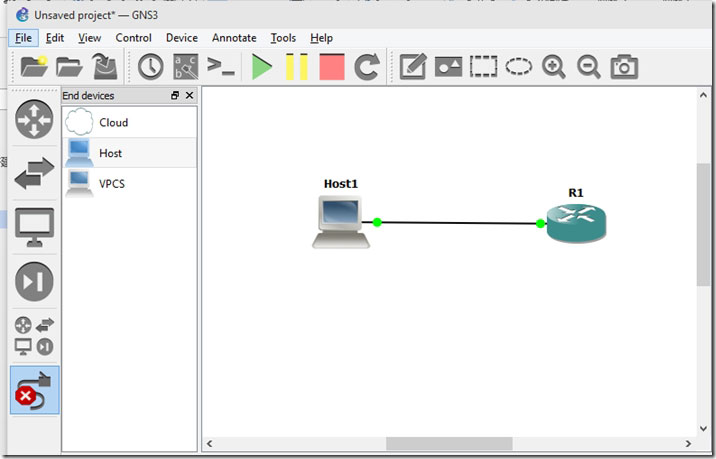

用连接线连接Host的网卡（这里我选择我的物理机网卡）和路由器的接口（f0/0）：

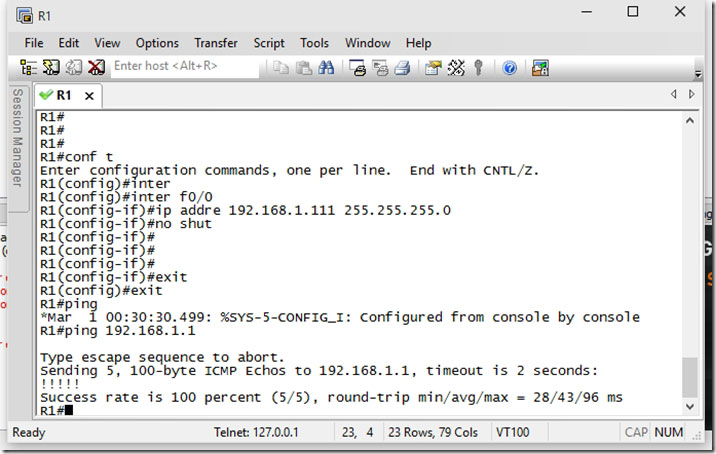

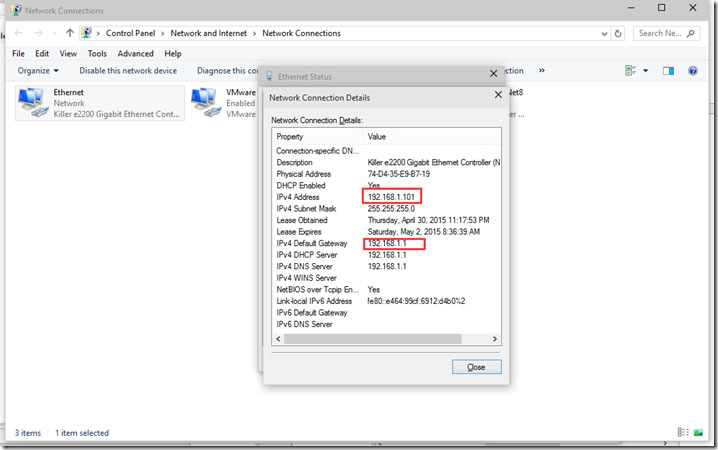

下面是物理机网卡的IP地址，我会在路由器的f0/0上配置同网段的IP地址：

好了，到此关于GNS3的使用已经差不多了，至于其他实验环境的搭建、连接和配置和上面大同小异大家慢慢摸索吧!下一篇我们将接着介绍如何利用GNS3和IOU搭建交换机实验环境！
