UG11.0怎么测量零件的长宽高? UG测量长宽高的技巧

我们经常需要知道3D产品的尺寸大小，该怎么使用ug11.0测量长宽高呢？下面我们就来看看详细的教程。

Siemens NX11.0 MP07 中文特别版(附注册码+破解安装) 64位

• 类型：3D制作类
• 大小：6.3GB
• 语言：简体中文
• 时间：2018-03-19

查看详情

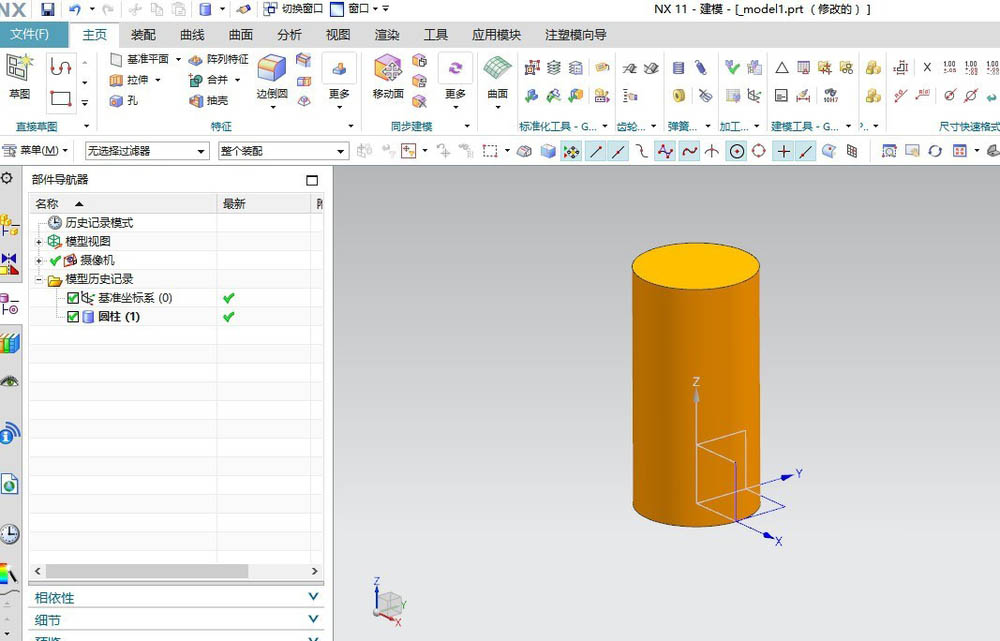

1、打开UG11.0，打开需要测量的产品。

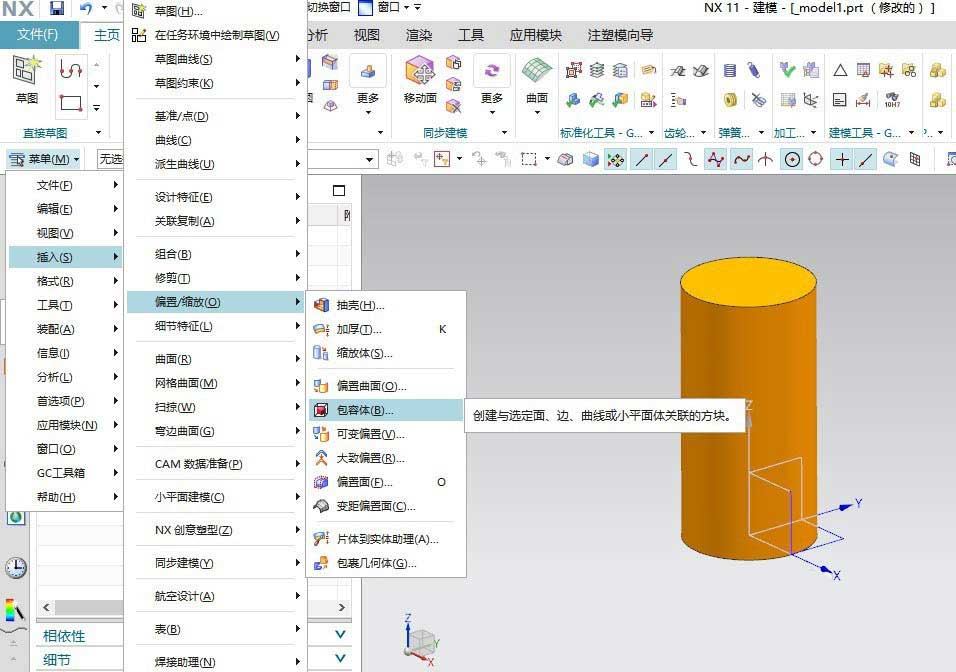

2、单机最左边的菜单命令——【插入】——【偏置/缩放】——【包容体B】命令

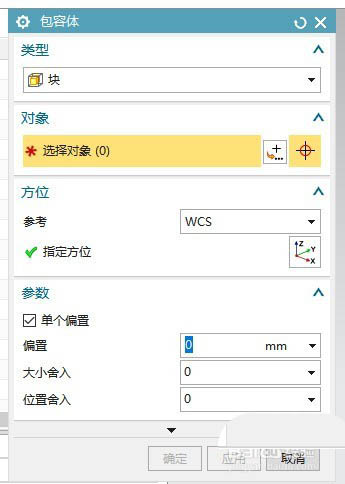

3、弹出包容体对话框

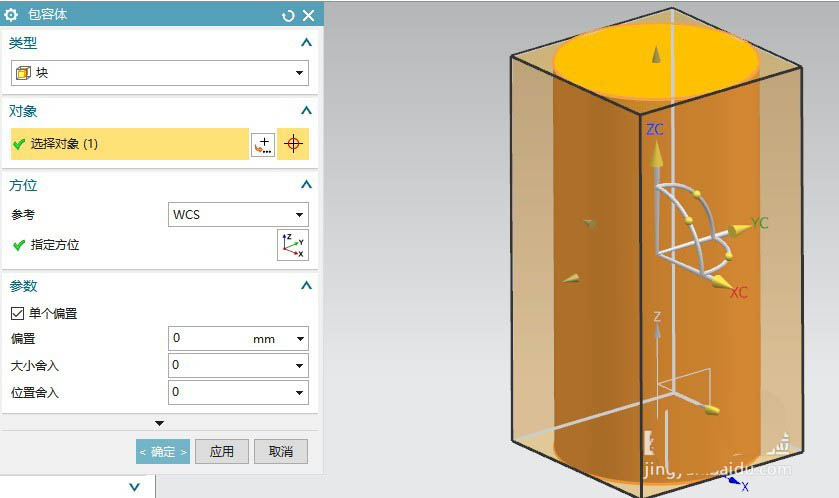

4、 单机选择对象命令，然后选择需要测量的圆柱。

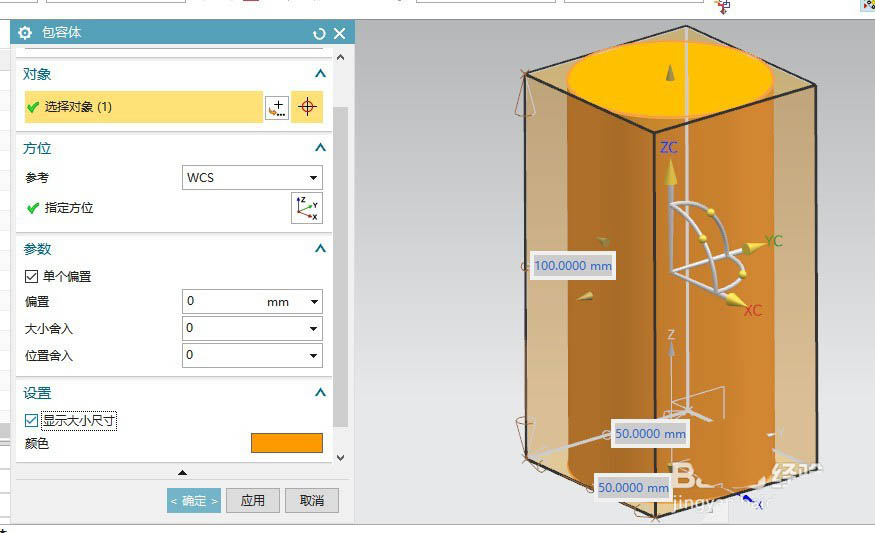

5、单机包容体对话框最下面的三角形符号，会弹出更多的命令，单机设置，勾选“显示大小尺寸”

以上就是UG测量长宽高的技巧，希望大家喜欢，请继续关注脚本之家。
