SolidWorks是常用的三维制图软件，那么SolidWorks中圆柱体如何从中间切除一部分？下面我们就来看看在圆柱体中间挖掉一块的技巧，详细请看下文介绍。

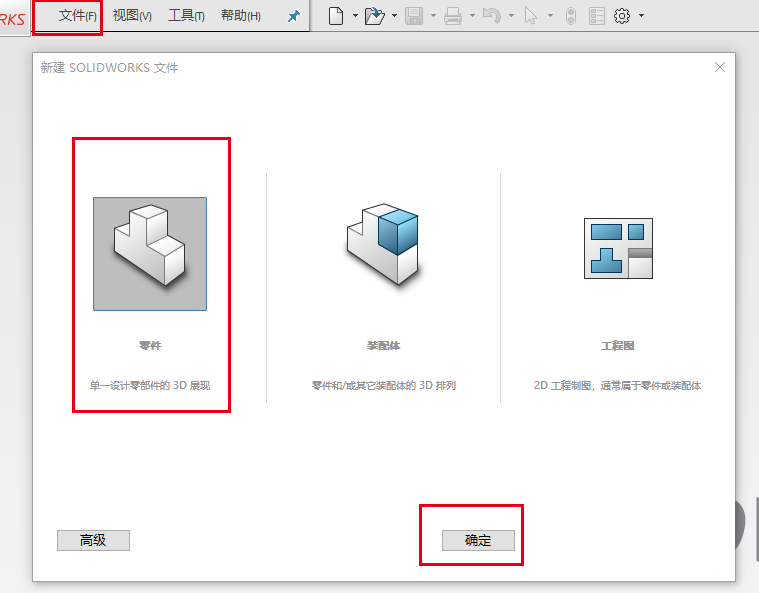

1、打开SolidWorks2016软件，点文件，找到新建，出现一个如图所示的窗口，选择零件，然后点确定。

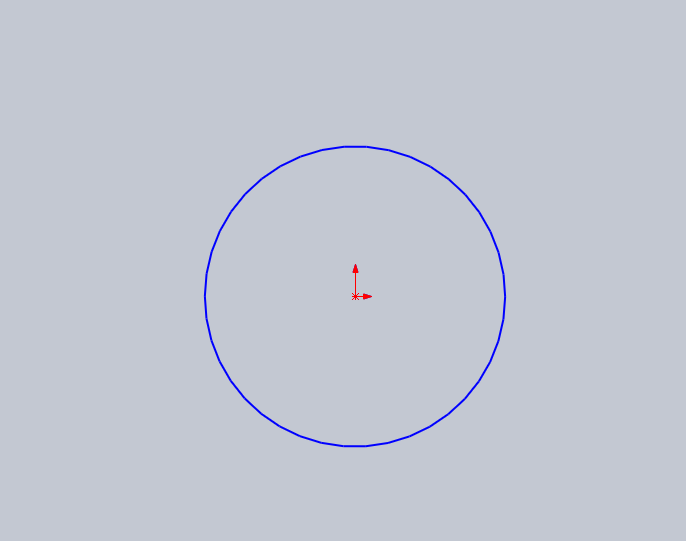

2、选择前视基准面会草图绘制平面，用草图里面的圆命令绘制一个半径50的圆，如图所示。

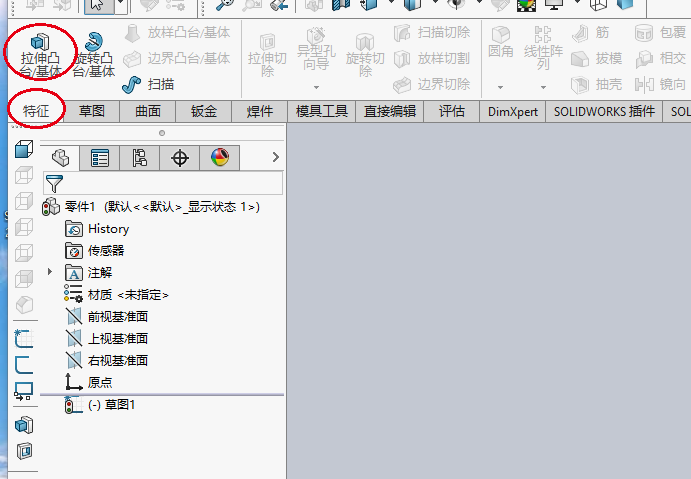

3、找到工具栏“特征”里面如图所示的“拉伸凸台/基体”命令。

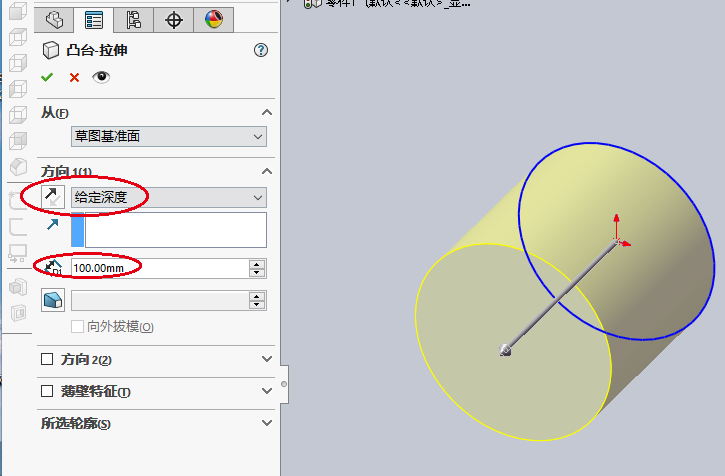

4、点“拉伸凸台/基体”命令，出现一个“拉伸凸台”的参数窗口，填写拉伸深度100，然后点确定，这样就拉伸了一个圆柱体。

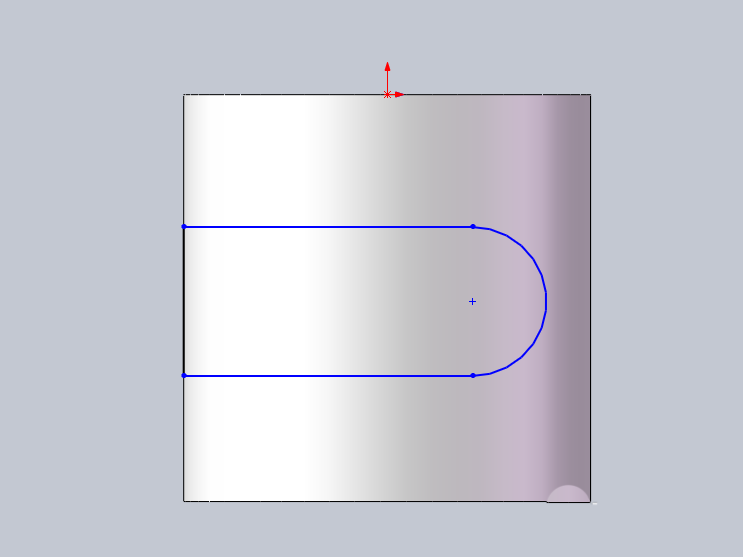

5、选择上视基准面作为草图绘制平面，在中间位置绘制一个如图所示的草图。

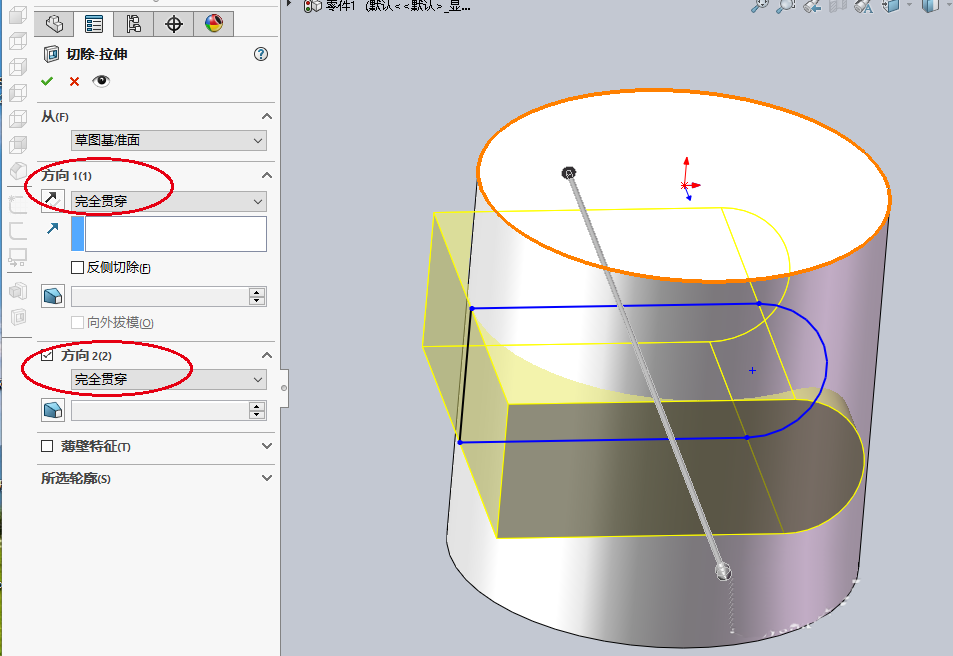

6、找到工具栏“特征”里面的“拉伸切除”命令，出现一个“拉伸切除”参数窗口，拉伸切除的方向选择两个方向，切除的深度都选择“完全贯穿”。

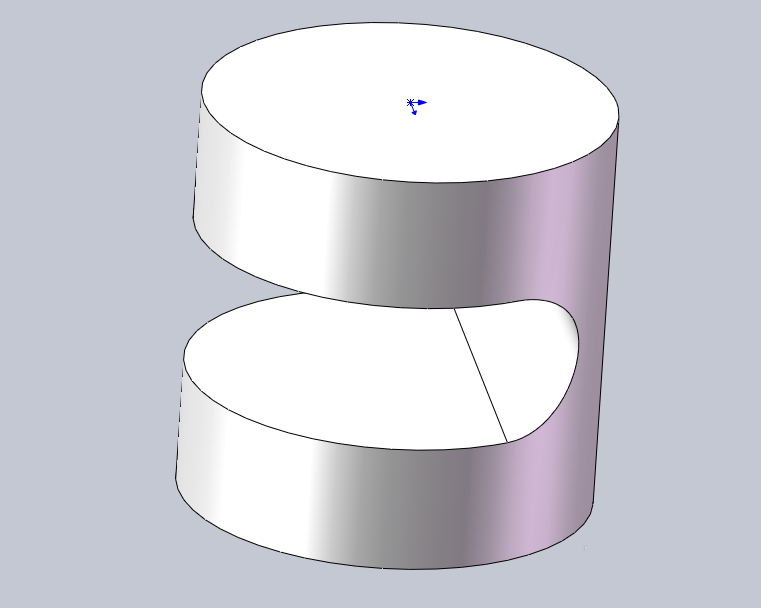

7、点确定，这样圆柱体就从中间切除一部分了，效果如图所示。
以上就是SW圆柱切除中间部分的技巧，希望大家喜欢，请继续关注脚本之家。
