UG如何从零件制作2d图？今天我们就来看看一个实例，将一个三维零件图制作成2d图纸的教程。

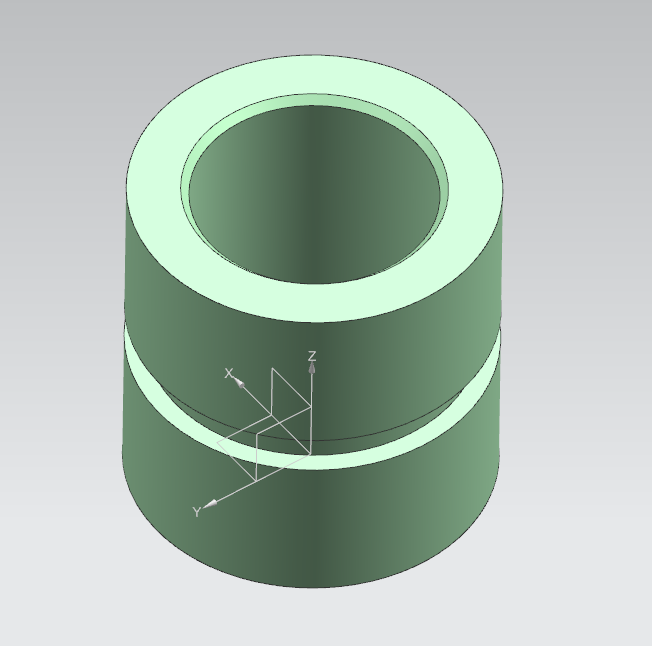

1、首先打开一个模型文件；

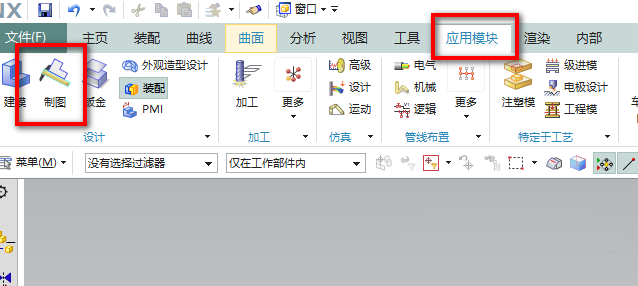

2、然后菜单上的应用模块，选择制图模块；

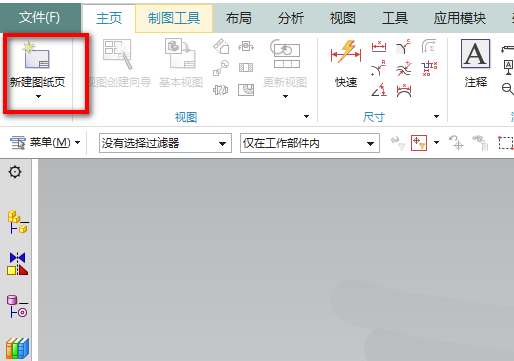

3、进入制图模块后，点击左上角的新建图纸页；

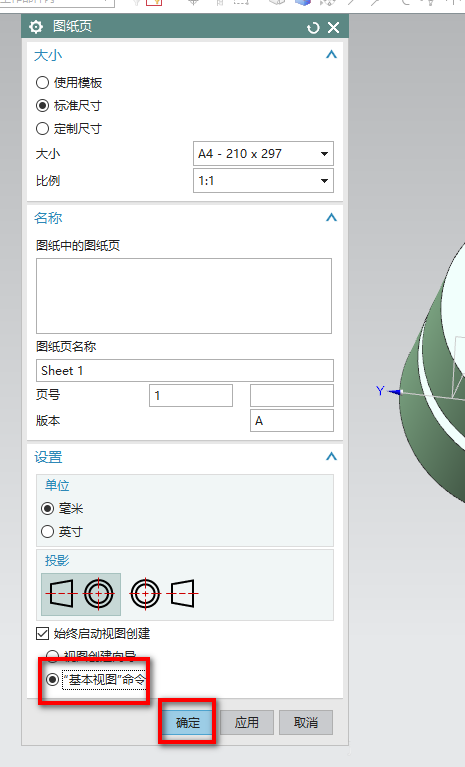

4、弹出的窗口上，设置图纸尺寸，视角方向；
5、然后设置基本视图命令，点击确定；

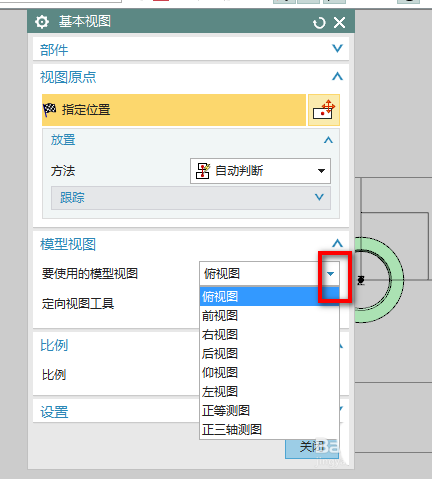

6、弹出的窗口中选择合适的视图方向；

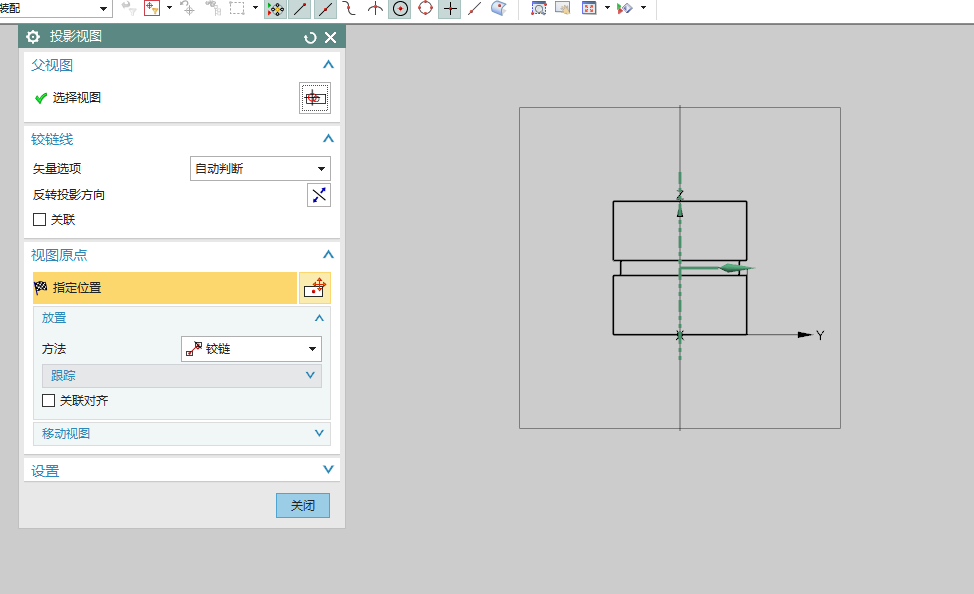

7、然后移动鼠标到合适位置，左键单击，即可生成这个方向的视图；

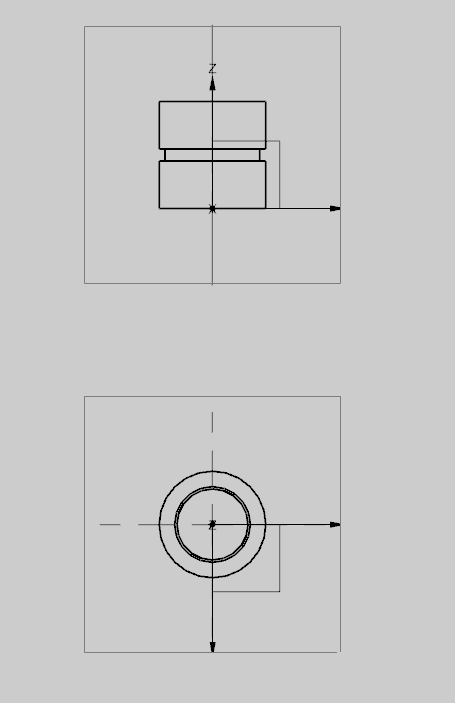

8、继续移动鼠标到合适的方向上单击，即可得到零件的2D图。
以上就是ug零件2D图的制作方法，希望大家喜欢，请继续关注脚本之家。
