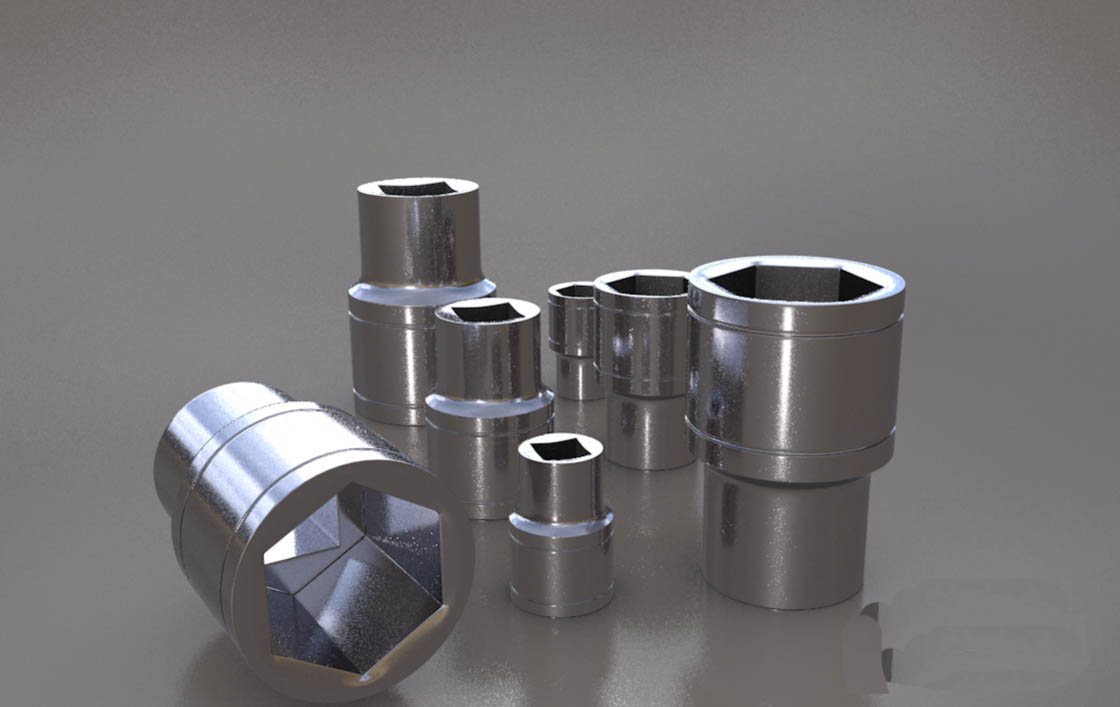

c4d创建三维立体的零件模型很简单，下面我们我们就来看看用C4D创建一个套筒模型的过程，详细请看下文介绍。

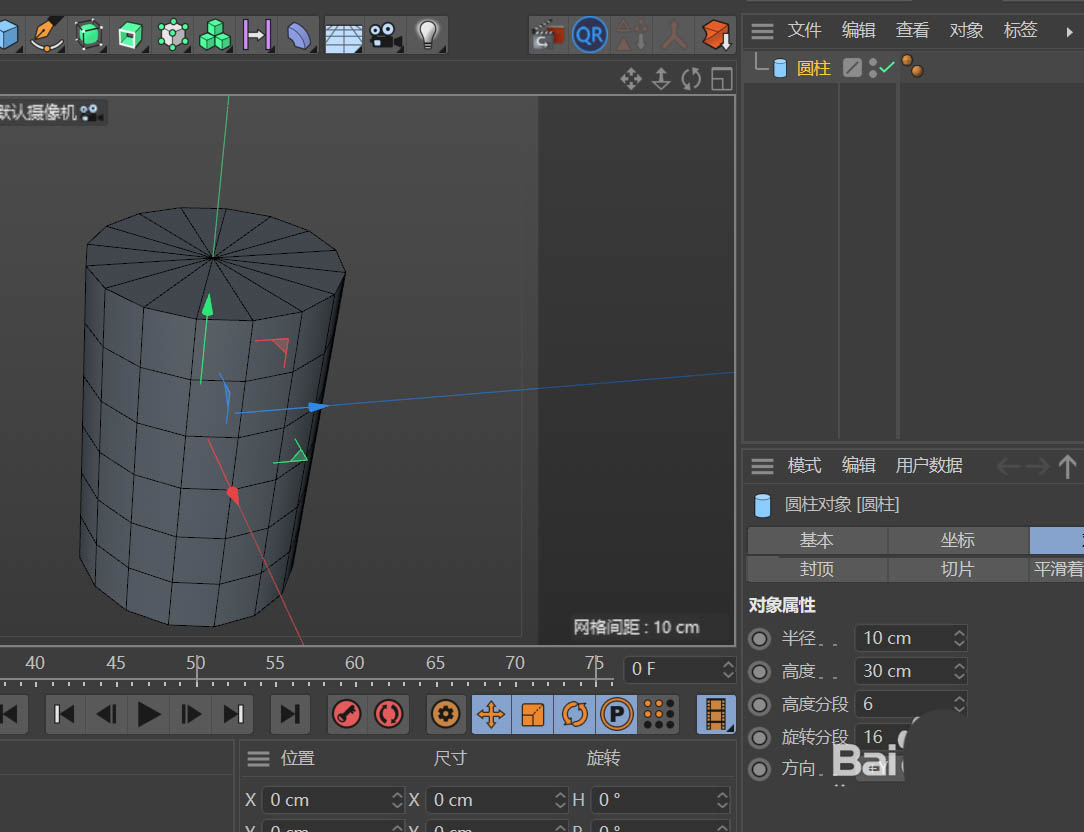

1、创建一个圆柱体，半径为10，高度为30，旋转分段为16；方向为+Y.

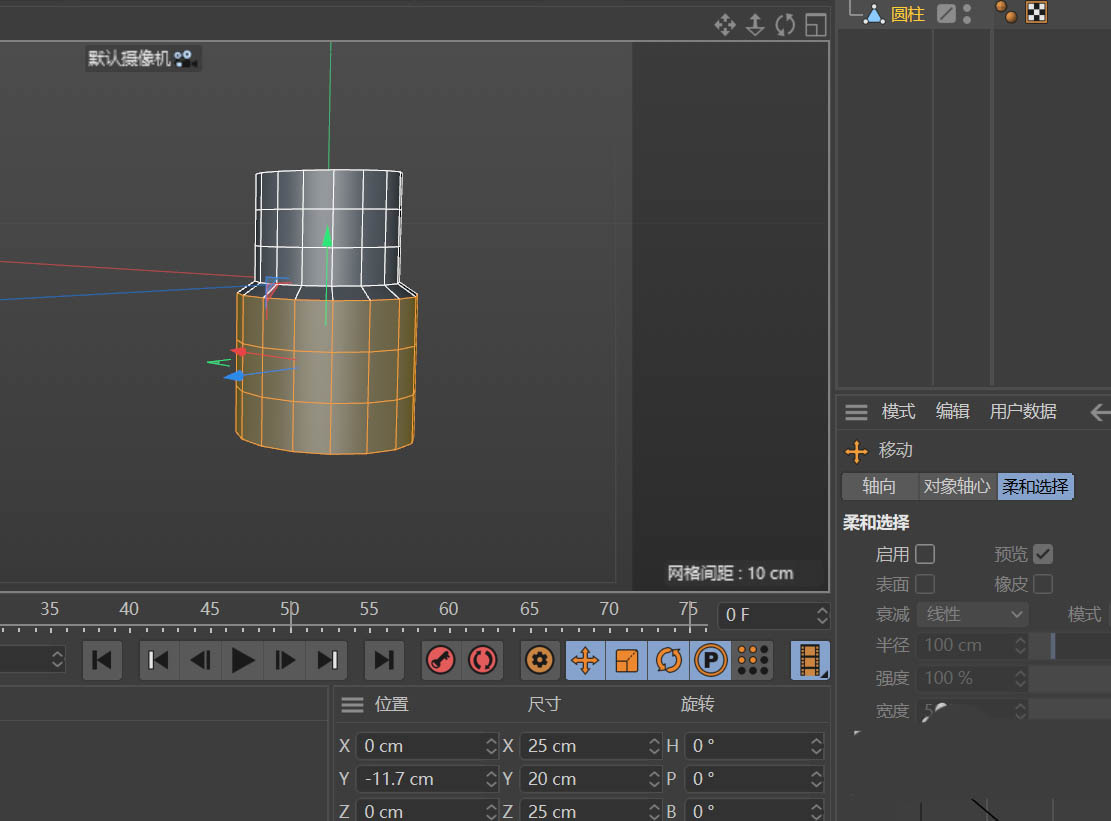

2、将圆柱体转为可编辑多边形，选择圆柱体的下半部分面片；向外复制放大面片。调整放大的面片，得到图中所示造型。如图所示。

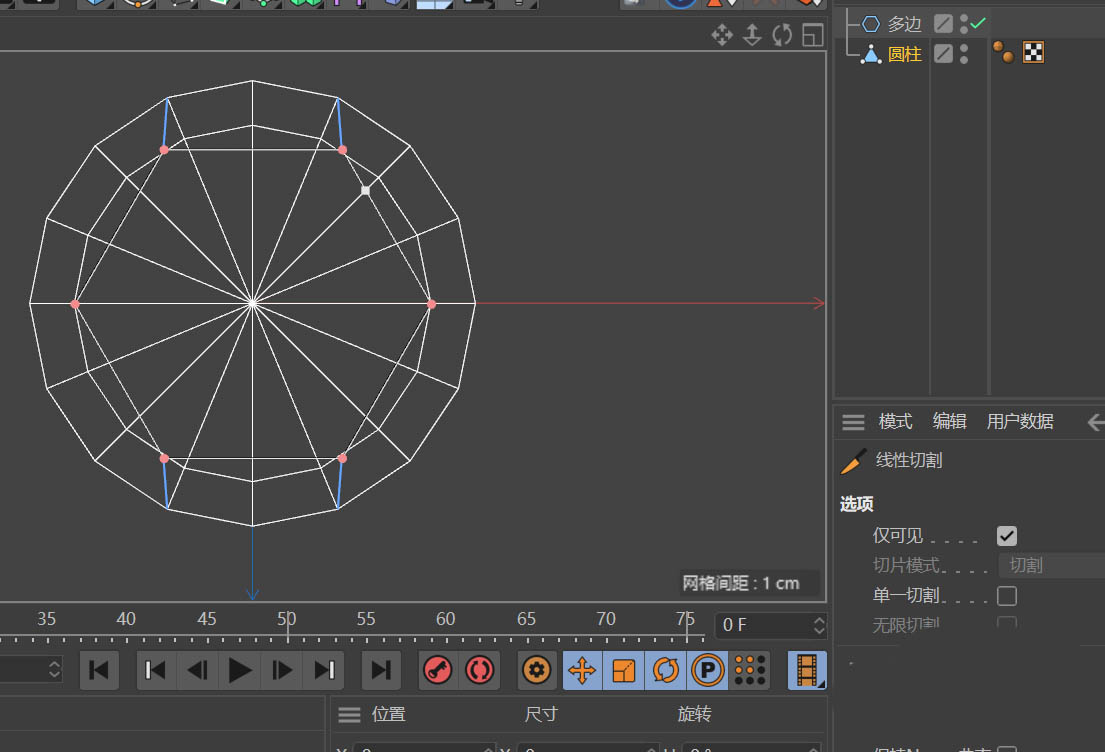

3、选中小圆一端的圆柱端面，向内挤压2CM；在顶视图用切刀工具在圆内切出一个内接正方形。其内的面片删除。

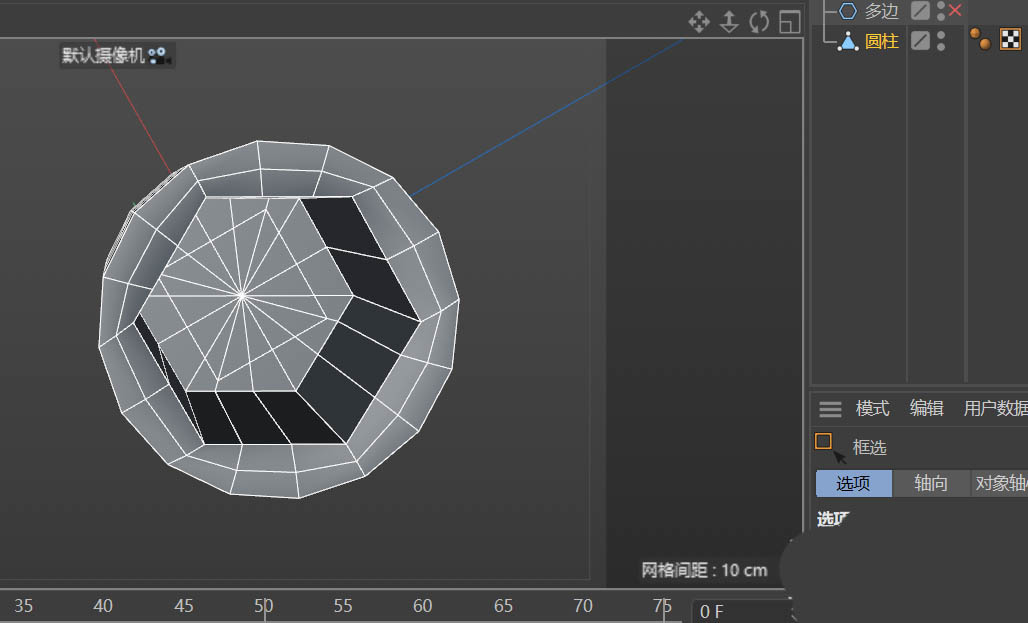

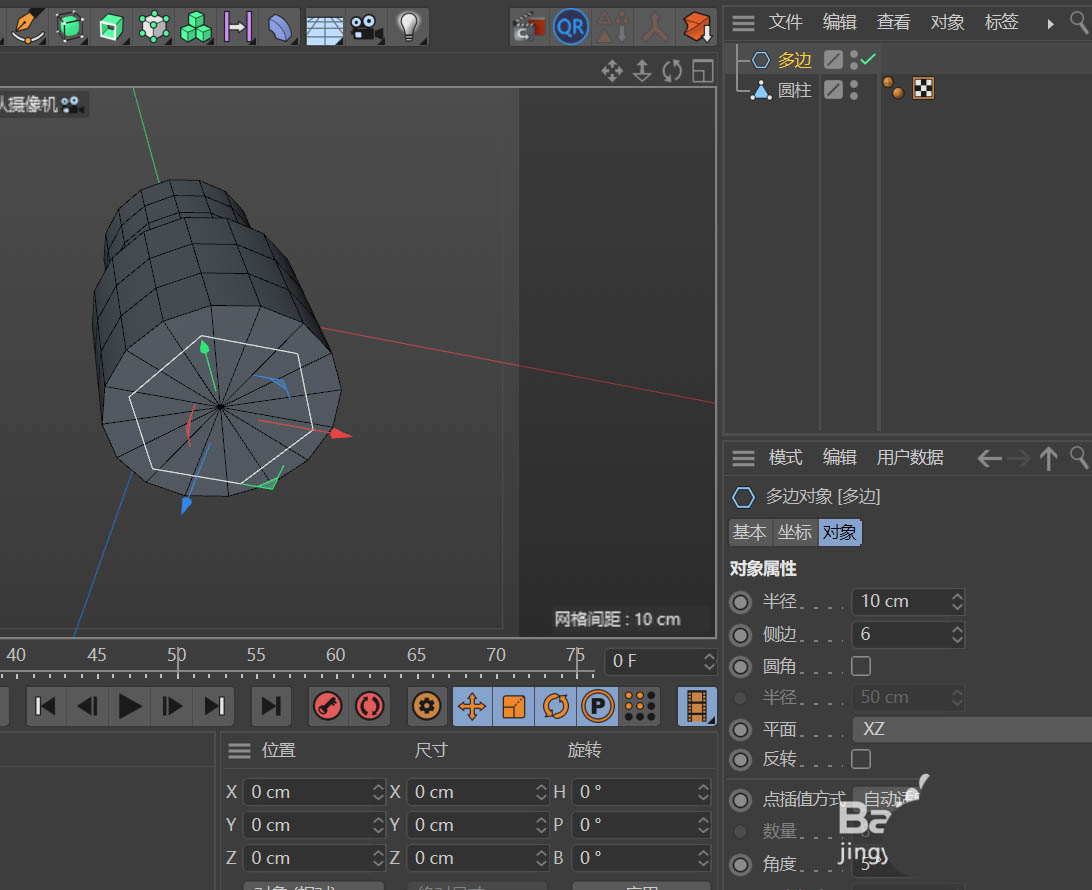

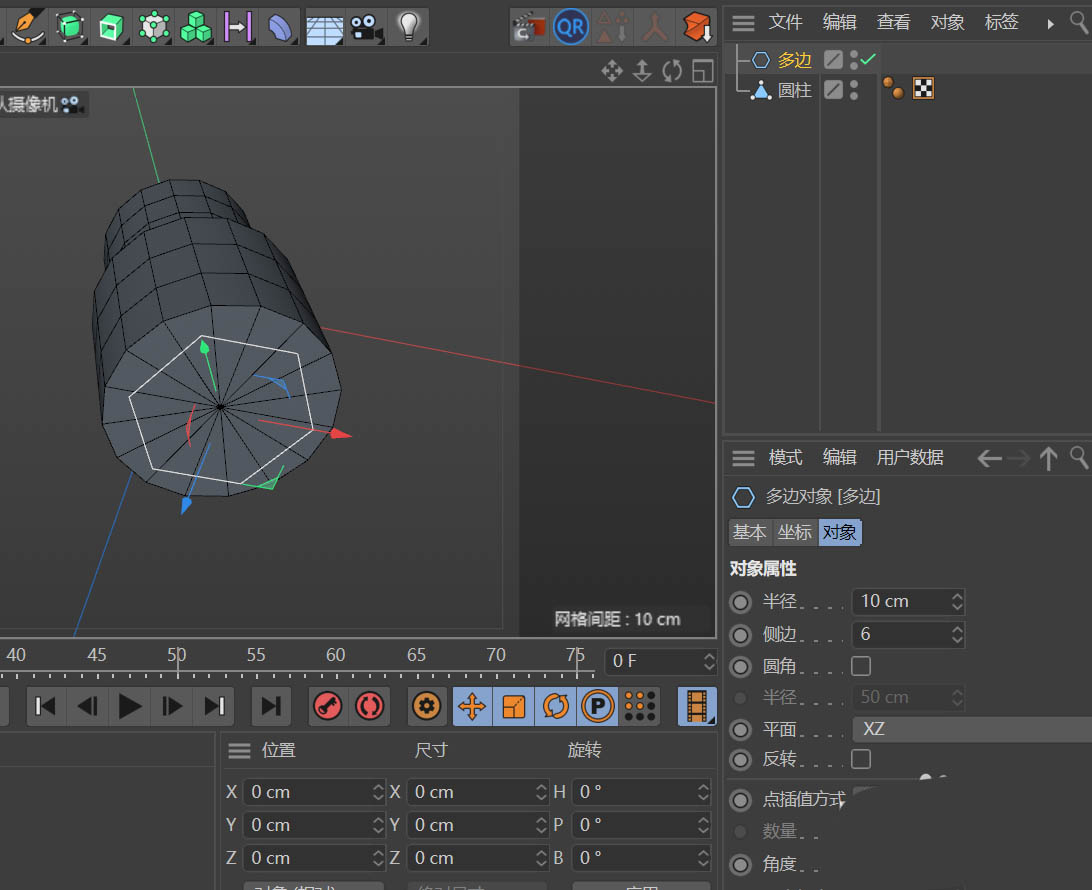

4、创建一个半径为10的六边形，将六边形调整到圆柱大圆一端的端面上作为参考使用。用切刀工具依照六边形在端面切出六边形的结构线；如图所示。
5、选中圆柱端面构成的六边形面片，向内进行挤压19CM距离；在内部底面切出与小圆端面相同的正方形结构。如图所示。

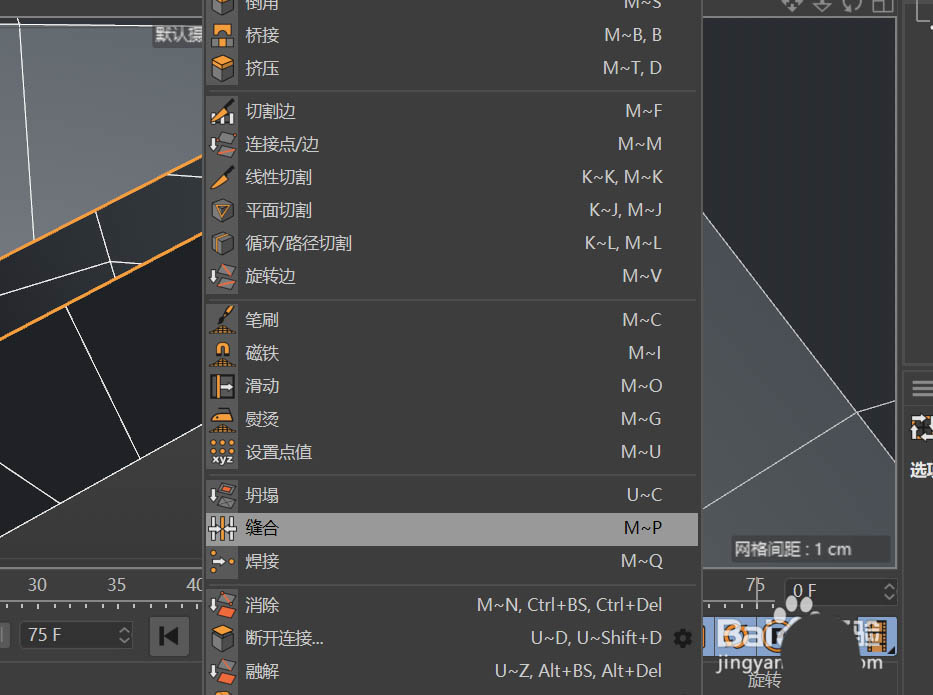

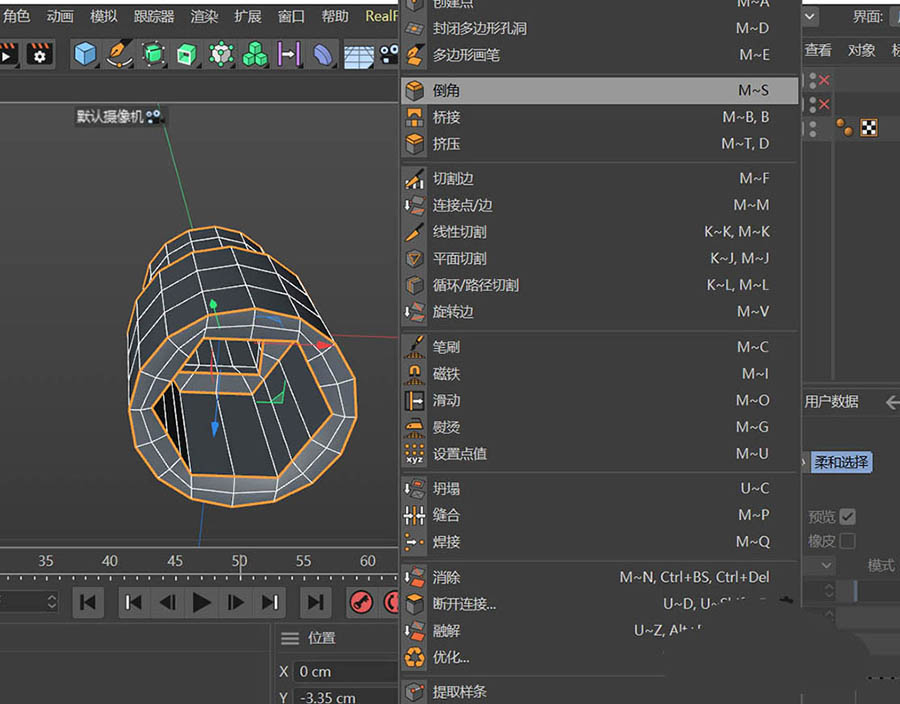

6、删除大圆六边形底部的正方形面片；将小圆端面的正方形轮廓边向内挤压到六边形面片附近；用缝合命令，将两个正方形轮廓缝合。如图所示。

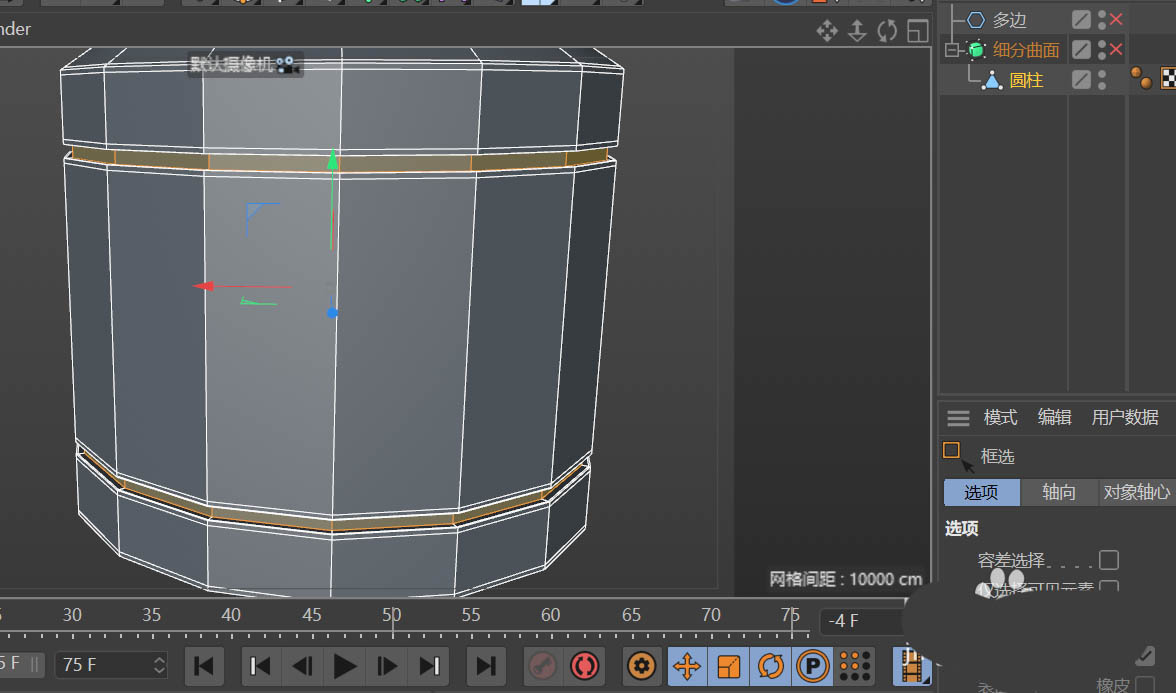

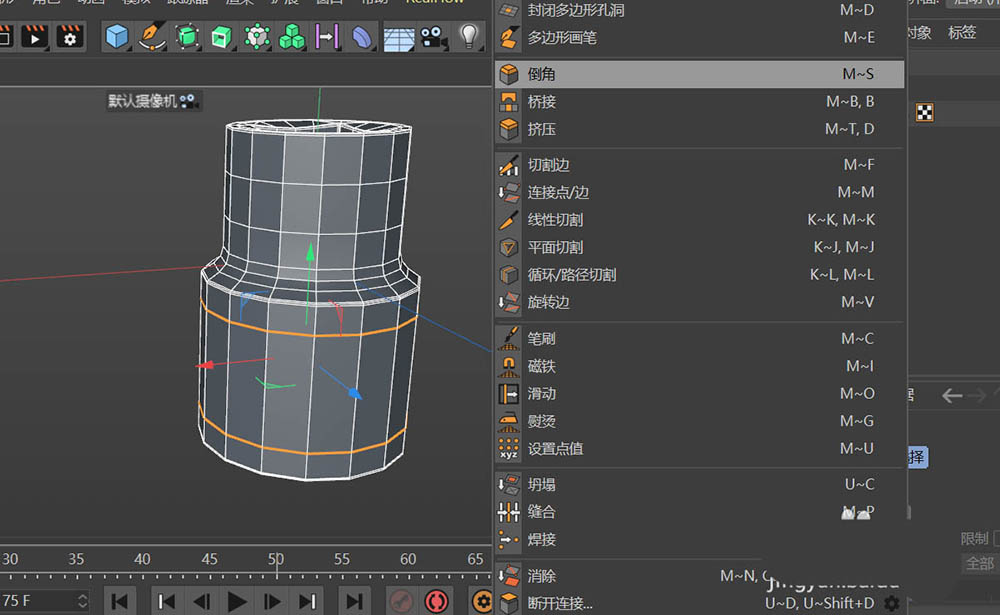

7、在大圆柱一端的表面上，选择二组结构线，调整到合适距离后进行倒角；对倒角得到的二组面片，向内挤压出一个凹坑的造型。如图所示。
8、选中所有要硬边显示的轮廓线进行实体倒角，给模型添加一个细分曲面；如图所示。一个套筒模型创建完成。
以上就是c4d建模套筒模型的教程，希望大家喜欢，请继续关注脚本之家。
