相信很多朋友们也遇到过这种类似的问题，那么对于solidworks工程图重量如何设置关联？该怎么就iang工程图与零件关联呢？下面我们就来看看详细的教程。

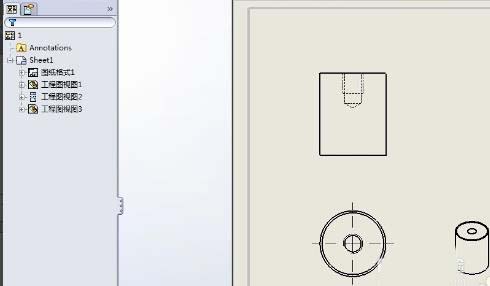

1、在没有更改零件1名称的情况下，打开工程图。

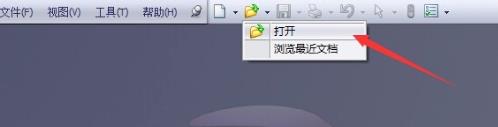

2、点击sw中的打开文件选项，找到对应的零件1的工程图。

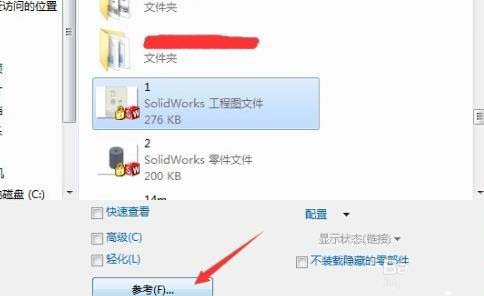

3、接下来在对话框中找到零件1工程图，单击一下，不要选择打开，选择参考选项。

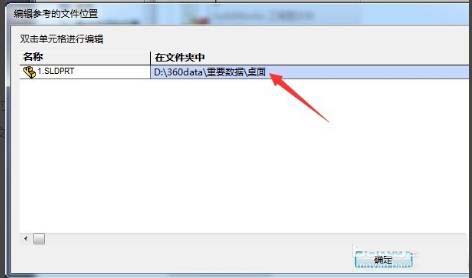

4、接下来出现下图的对话框，双击右下图的文件位置或者前面的文件名。

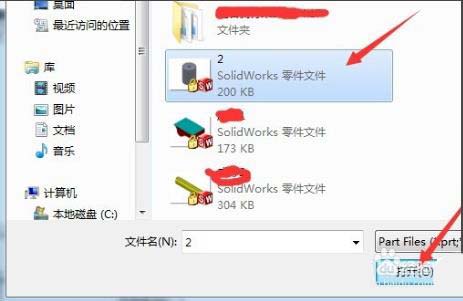

5、将出现下面的对话框，找到已经修改的零件2，选择后，点击打开。

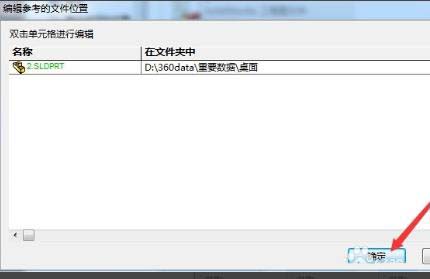

6、出现下面的对话框，点击确认。

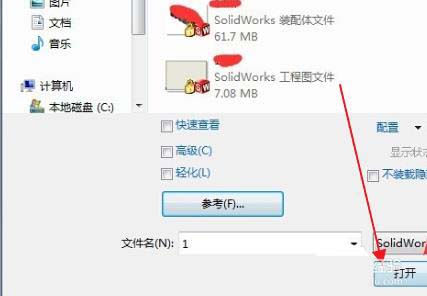

7、接着点击对话框的打开选项。

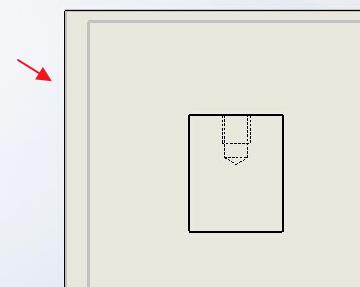

8、就会出现如下图的效果，即完成工程图与零件的关联。
以上就是solidworks工程图与零件关联的教程，希望大家喜欢，请继续关注脚本之家。
