catia中有属于自己的工程制图，工程图中含有各种视图，同样需要标记各种尺寸，但有的尺寸较多的会交叉在一起，我们可以对尺寸进行适当地修剪，中断，该怎么操作呢？下面我们就来看看详细的教程。

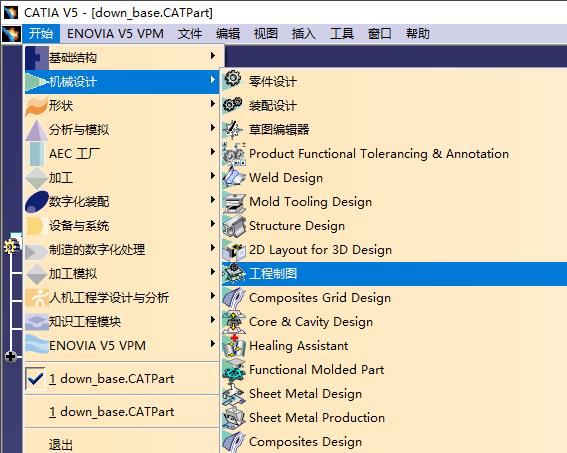

打开catia，点击左上角的开始-机械设计-工程制图

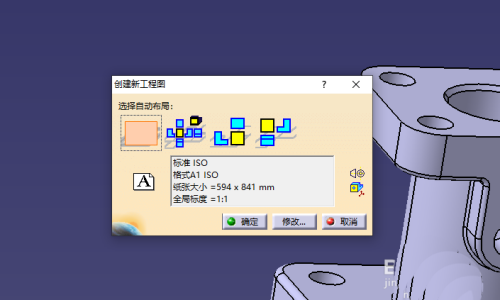

选择一个视图类型，进入工程制图，标记适当的尺寸

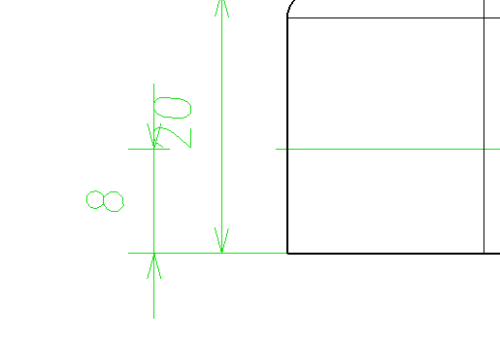

这里我们可以看见尺寸线和尺寸界限交叉到了一起
在右侧尺寸工具栏中找到创建中断的命令，并点击

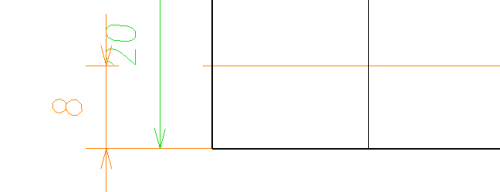

选择想要中断的尺寸

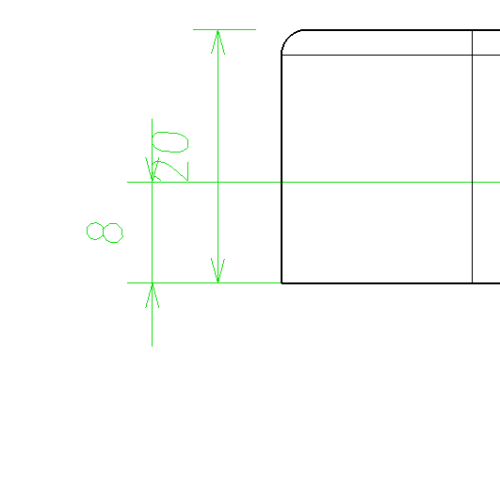

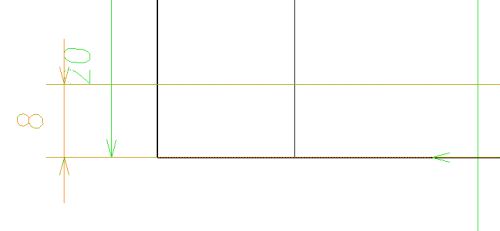

依次点击两个中断点
想取消中断呢，就在右侧工具栏中选择移除中断

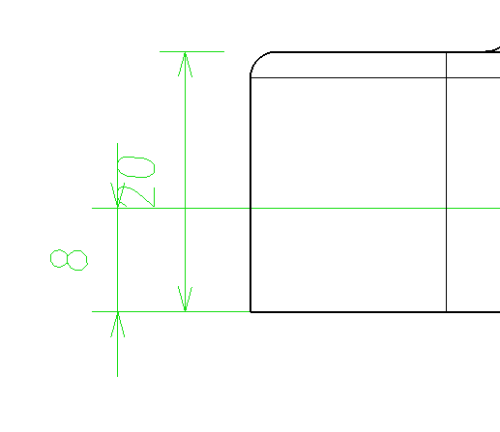

选择哪个尺寸，就取消中断了
