Creo创建模型的时候，想要创建螺旋阵列，该怎么操作呢？下面我们就来看看详细的教程。
创建阵列特征。

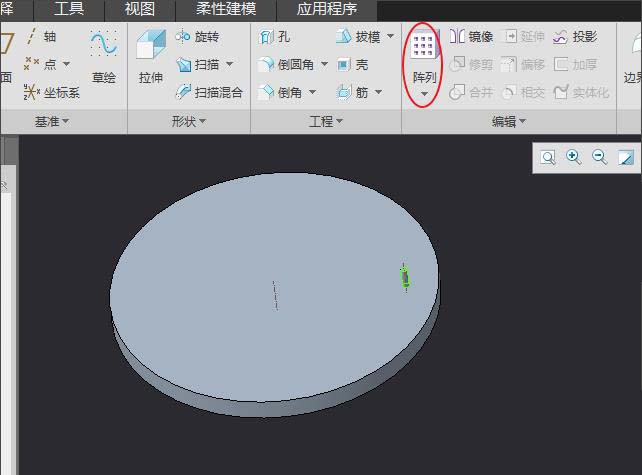

在模型树中选中要阵列的特征，然后点击工具栏中“阵列”命令。
选择阵列类型。

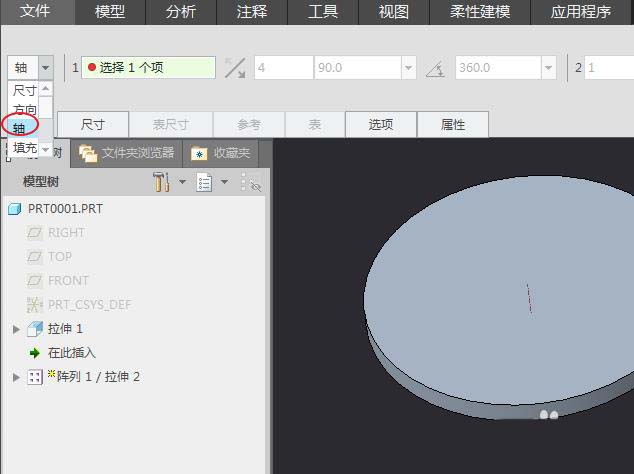

进入阵列编辑器后，点击“尺寸”下拉列表，选择阵列类型为“轴”。
选取旋转轴。

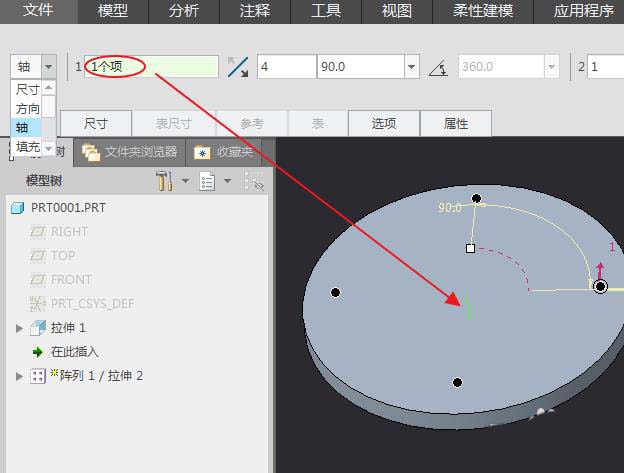

点击“1”后面的选择框，然后在绘图区选取阵列的旋转中心轴。
设定阵列参数。

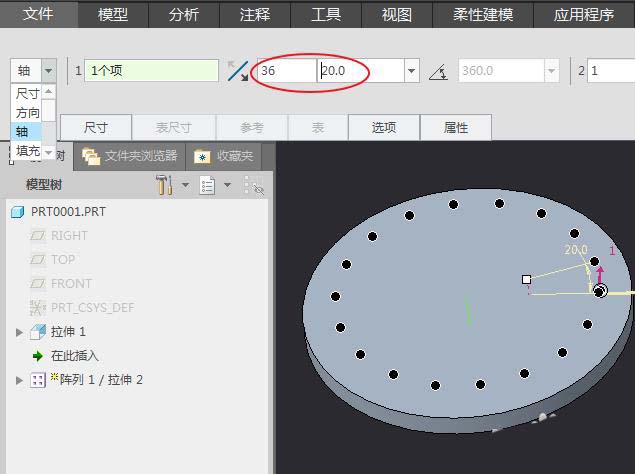

在阵列参数文本框内，输入相关阵列参数：阵列数目以及阵列特征之间的夹角。
添加增量尺寸。

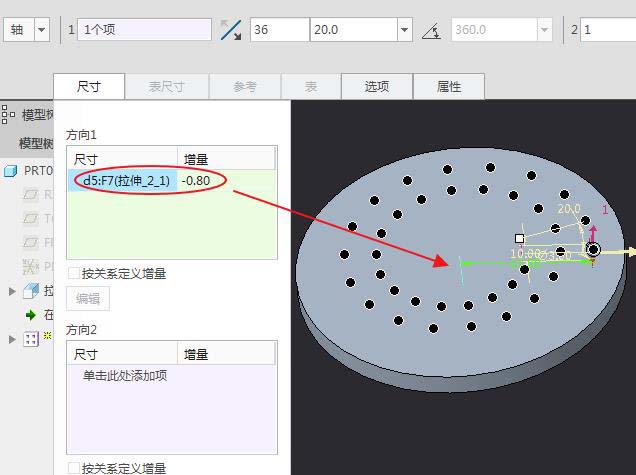

打开“尺寸”选项卡，添加特征与轴的间距为增量尺寸，并设定增量数值。
完成阵列。

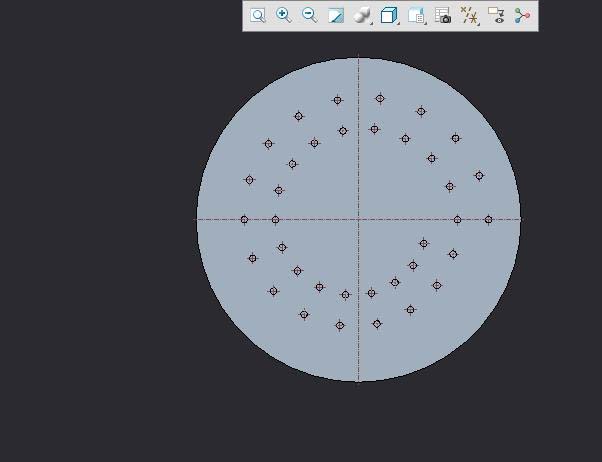

预览阵列的排布结果，确认没有问题后，点击“√”完成阵列的创建。
以上就是Creo螺旋孔阵列的技巧，希望大家喜欢，请继续关注脚本之家。
