CATIA中想要修剪曲面，我们可以利用创成式外形设计模块中的“分割”指令对曲面进行修剪，下面我们就来看看详细的图文教程。

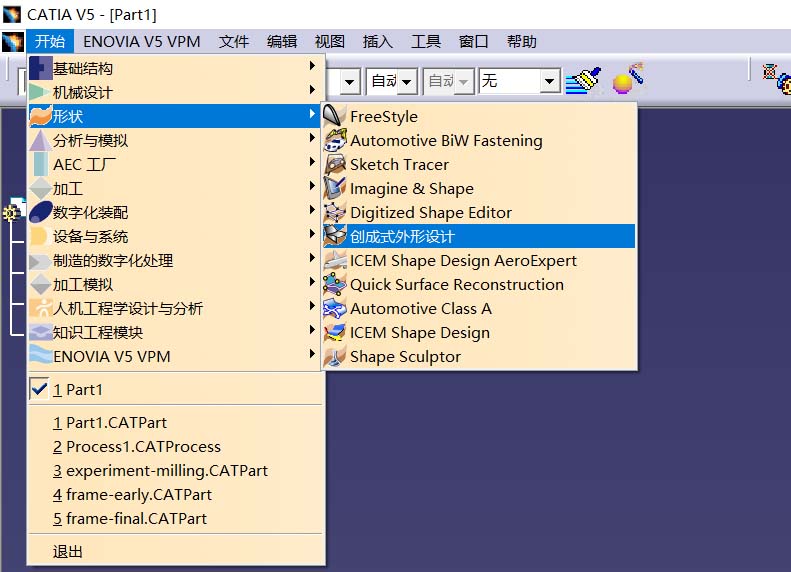

1、进入创成式外形设计模块

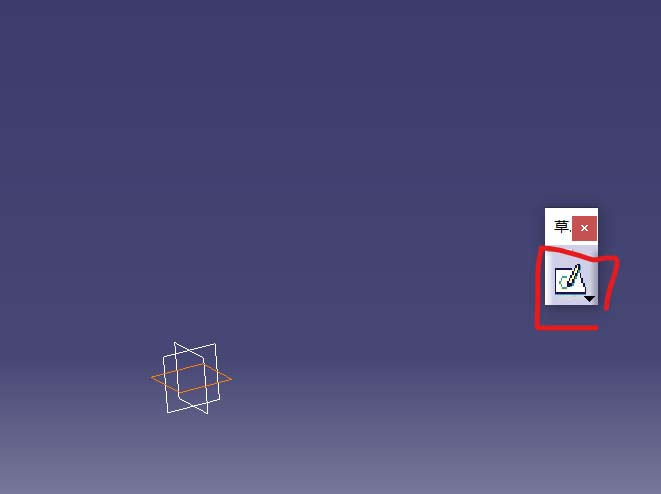

2、选择好要绘图的平面，进入草图编辑器界面；

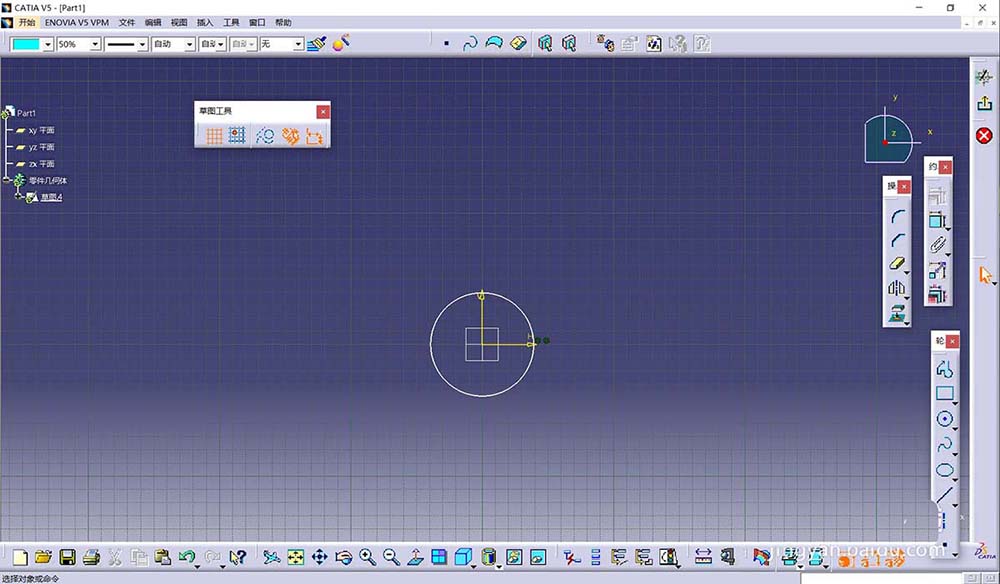

3、按照设计需求画好轮廓（本次演示为圆管）；

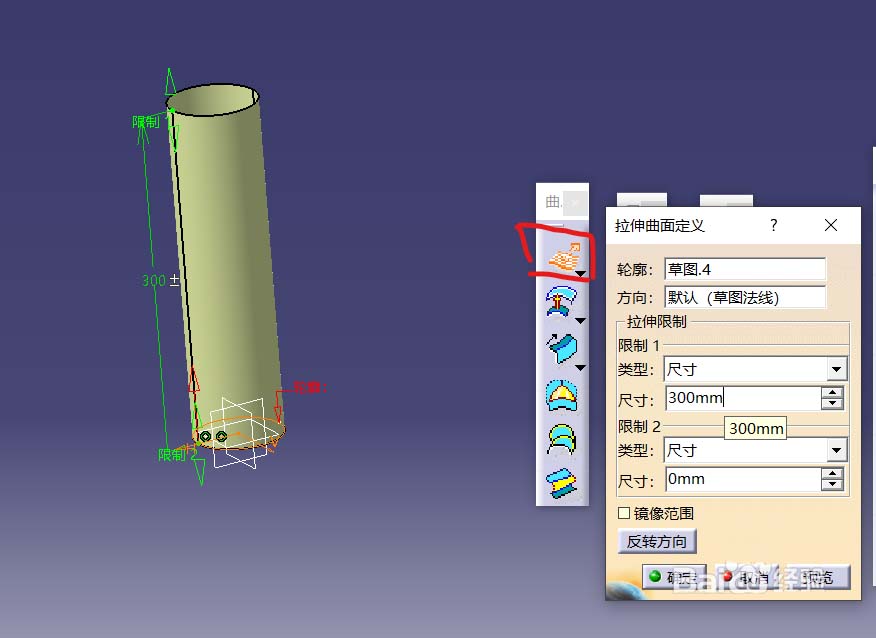

4、使用“拉伸”指令将轮廓草图拉伸生成圆管；

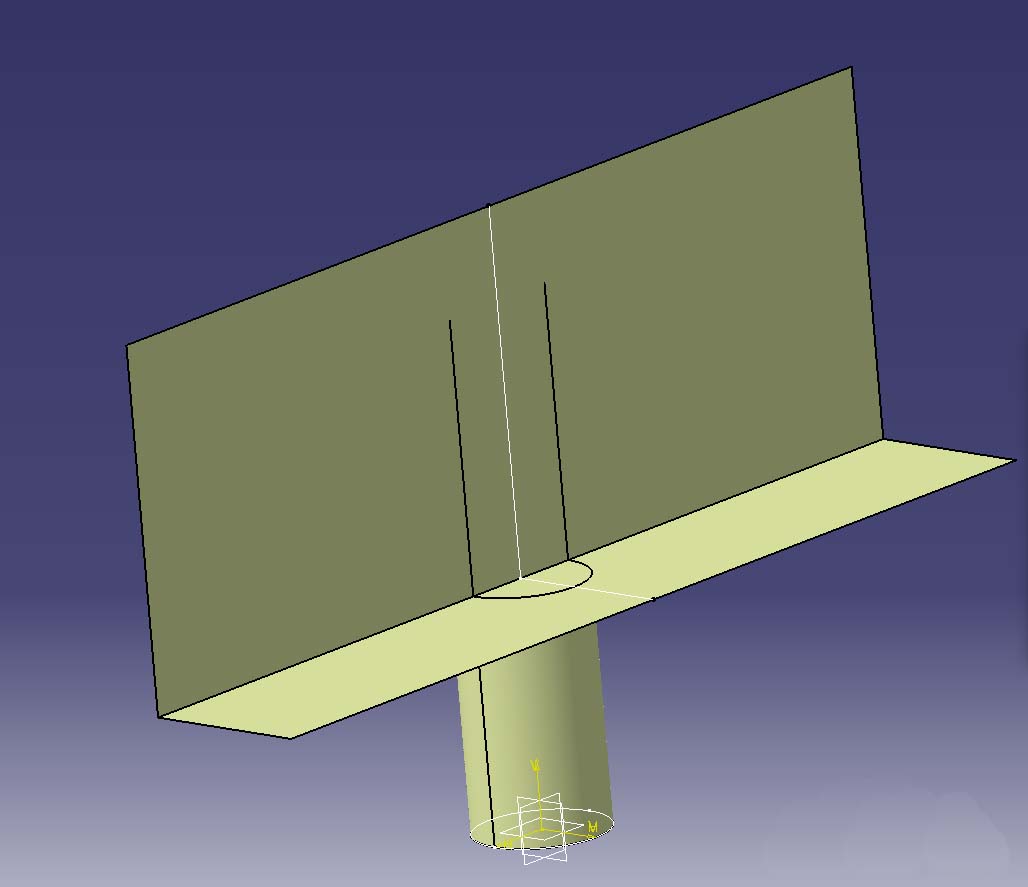

5、再次进入草图编辑器界面，画好“分割元素”的轮廓（待会用来分割圆管），并使用“拉伸”指令生成分割面；

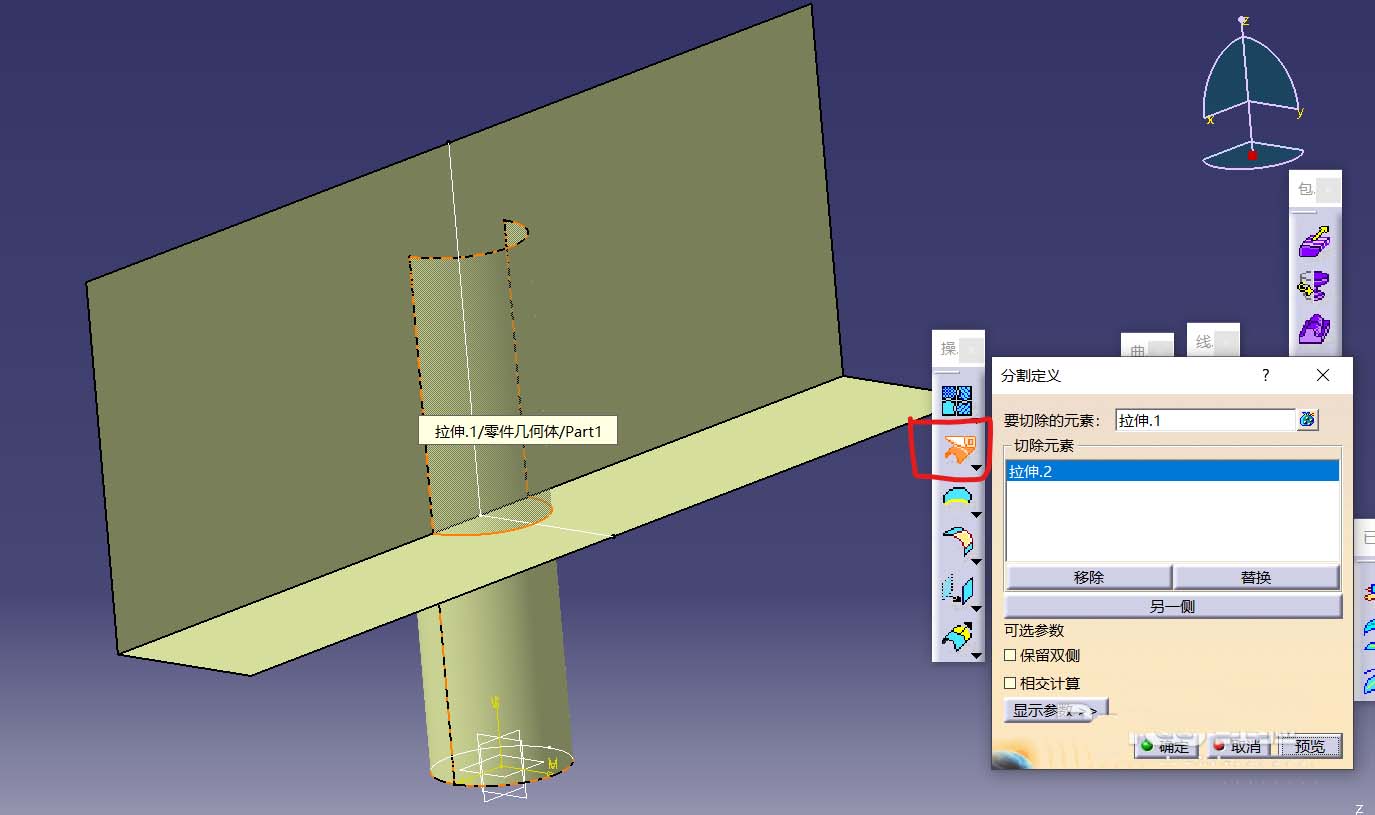

6、使用”分割“指令进行分割修剪；”要切除的元素“选择圆管、“切除元素”选择L形折面、点击“预留”会发现有一部分变虚了，那就是去除的部分；

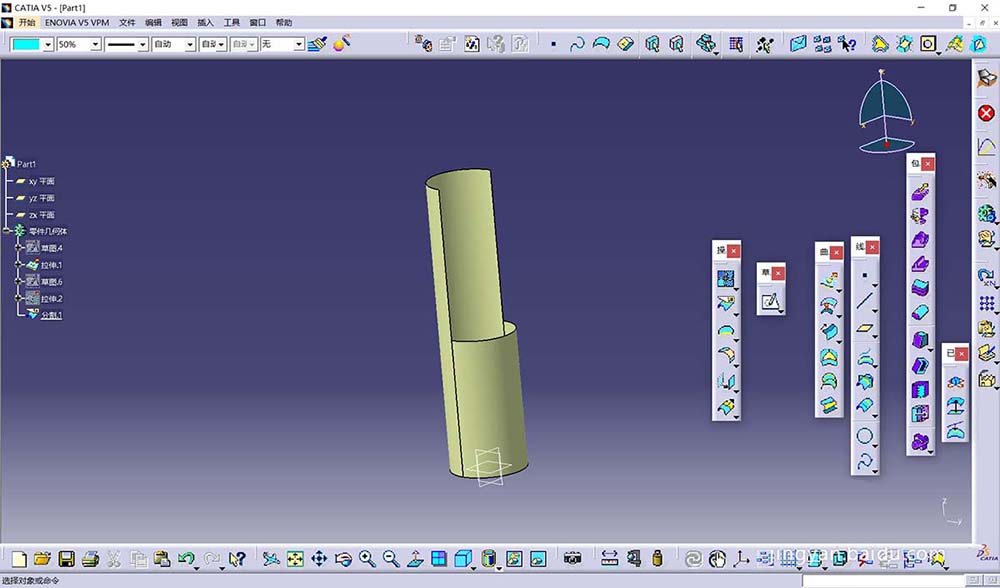

7、点击“确定”，并将多余图形隐藏即可。
以上就是CATIA曲面修剪技巧，希望大家喜欢，请继续关注脚本之家。
