UG10.0需要建模轴套零件三维立体模型，该怎么创建呢？下面我们就来看看详细的教程。

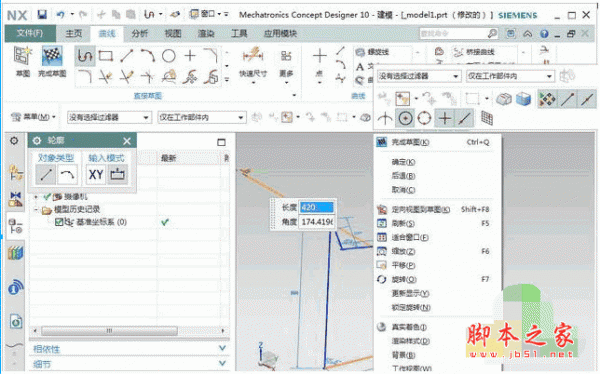

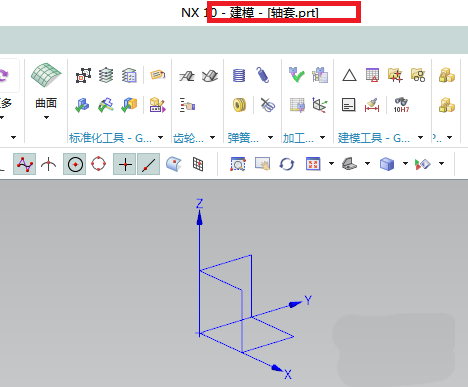

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“轴套”文件。

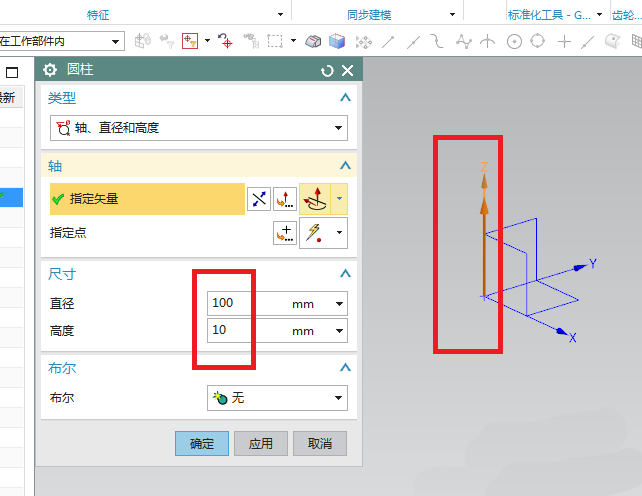

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量Z轴，设置尺寸：直径100，高度10，点击“应用”。

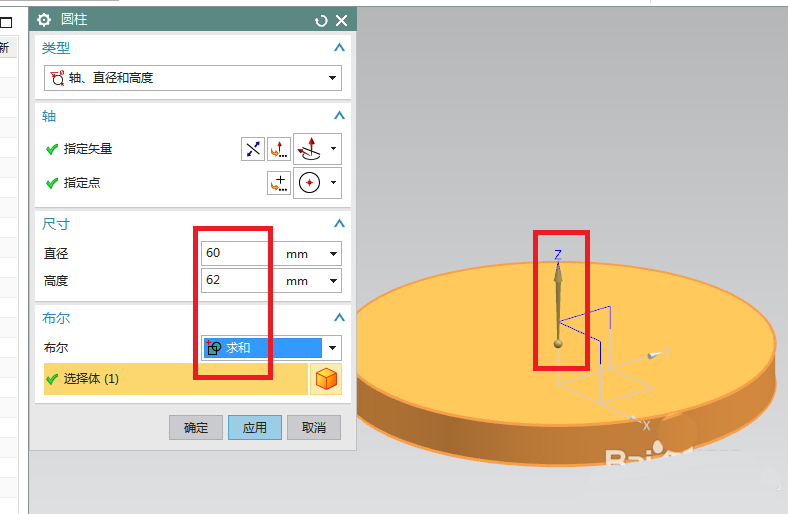

3、如下图所示，指定矢量Z，指定点：圆柱体上表面圆心，设置尺寸：直径60，高度62，布尔求和，点击“确定”。

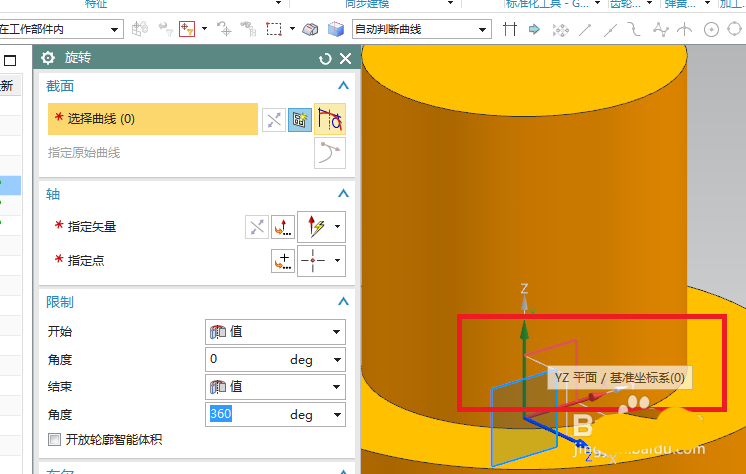

4、如下图所示，执行【旋转——YZ基准平面】，直接进入草图。

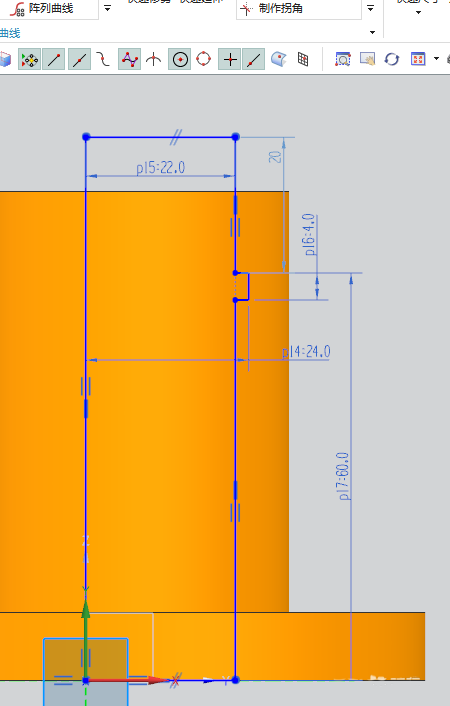

5、如下图所示，进入草图，激活轮廓命令，画一个封闭的图形，添加几何约束，左边竖直边线与纵轴重合，下边线与横轴重合，右边两端竖直线重合，激活快速尺寸命令，标注尺寸22.0、24.0、60.0、4.0，点击完成，退出草图。

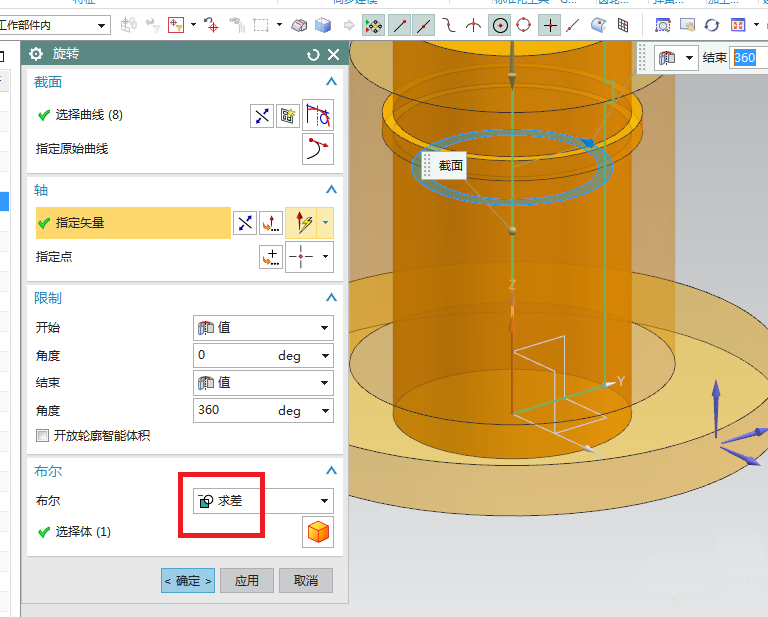

6、如下图所示，回到旋转对话框，指定矢量Z轴，布尔求差，点击确定。

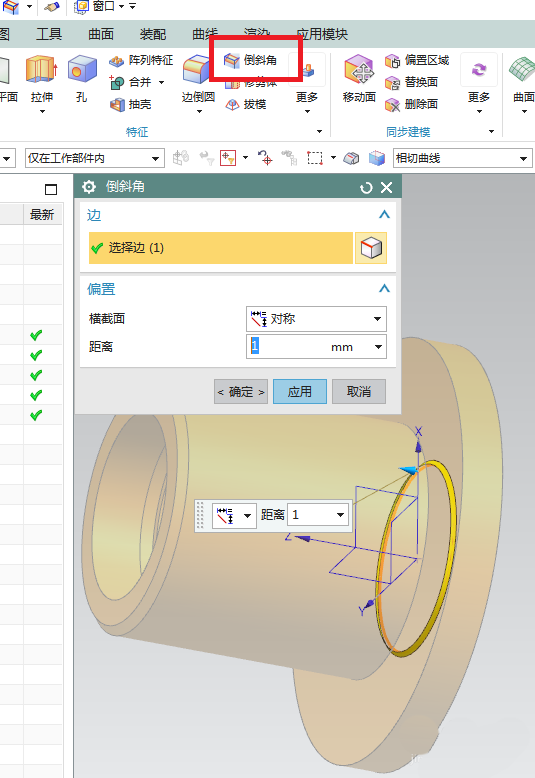

7、如下图所示，点击工具栏中的“倒斜角”命令，两次倒斜角，第一次，外边线，距离2，第二次，内孔边线，距离1。
8、如下图所示，拉伸——红色实体平面，直径进入草图。

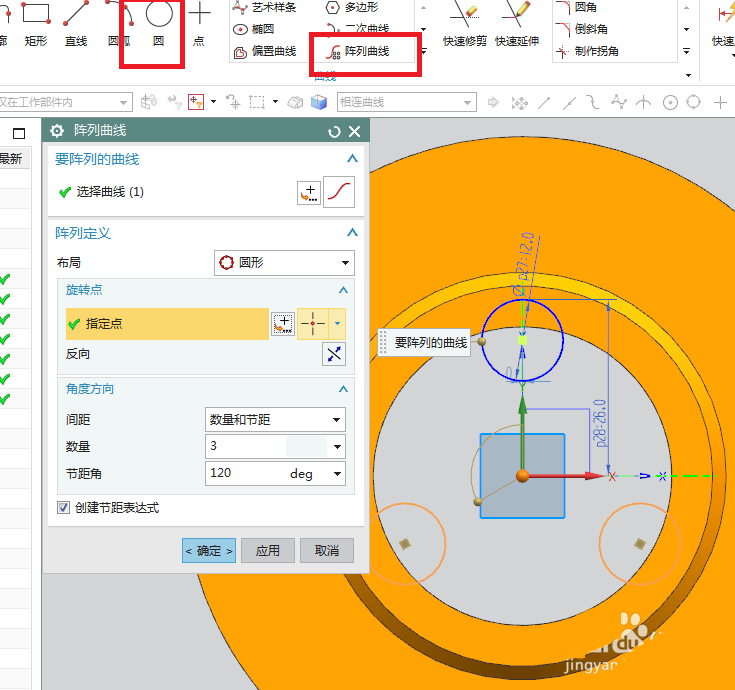

9、如下图所示，激活圆命令，双击修改圆直径ø12.0，激活快速尺寸命令，标注尺寸26.0，激活阵列曲线，圆形布局，指定点坐标原点，数量3，节距角120，点击完成，退出草图。

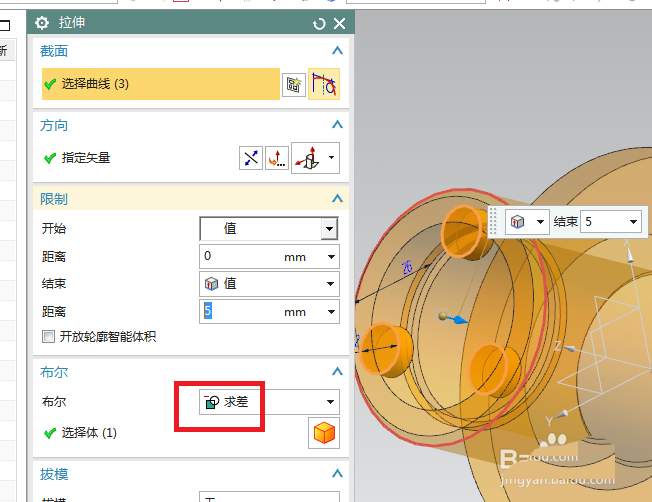

10、如下图所示，设置限制，0开始，5结束，布尔求差，点击确定。

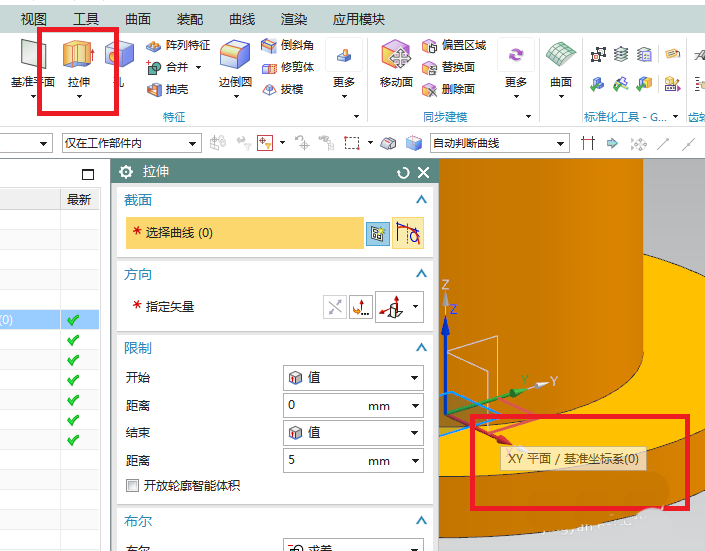

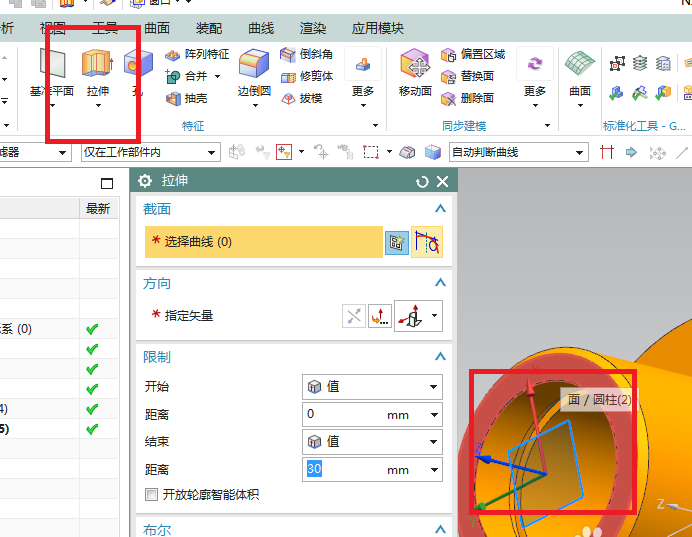

11、如下图所示，点击工具栏中的拉伸图标，点击基准坐标系中的XY平面。

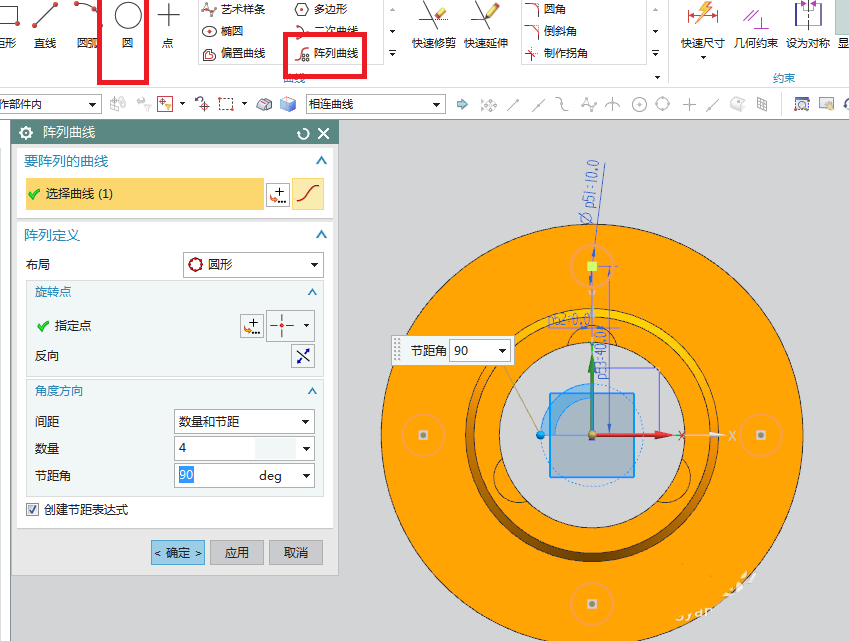

12、如下图所示，激活圆命令，在纵轴上画一个圆，双击修改圆直径为ø10.0，激活阵列曲线，圆形布局，指定点坐标原点，数量4，节距角90，点击确定，点击完成，退出草图。

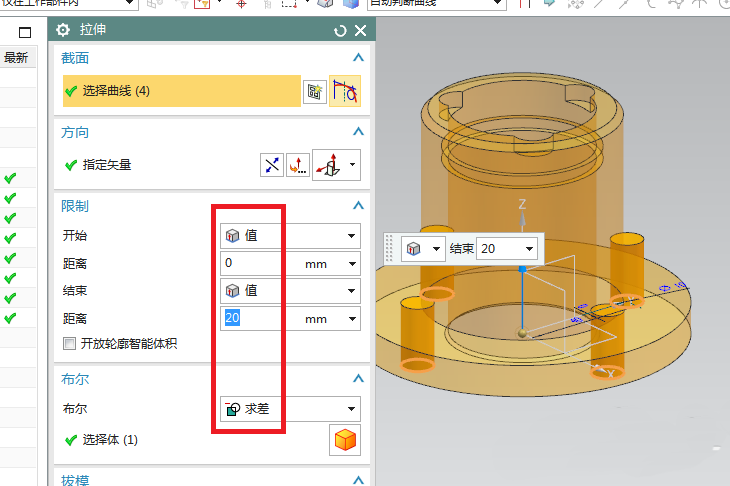

13、如下图所示，回到拉伸对话框，设置限制，0开始，20结束，布尔求差，点击确定。

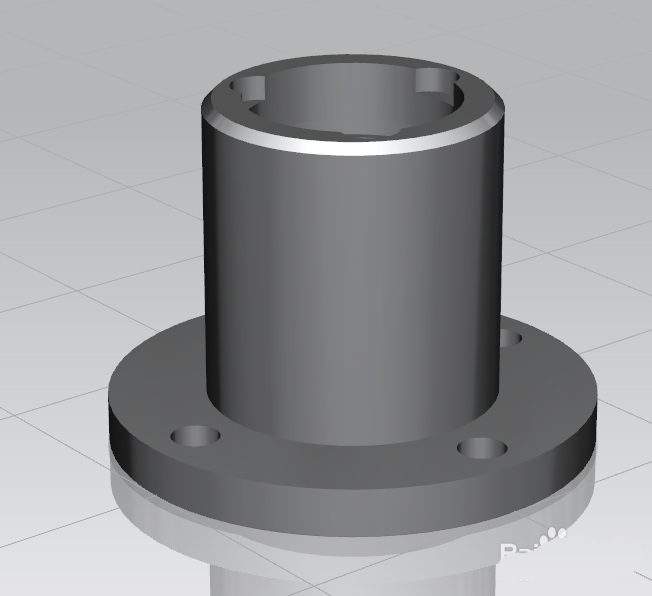

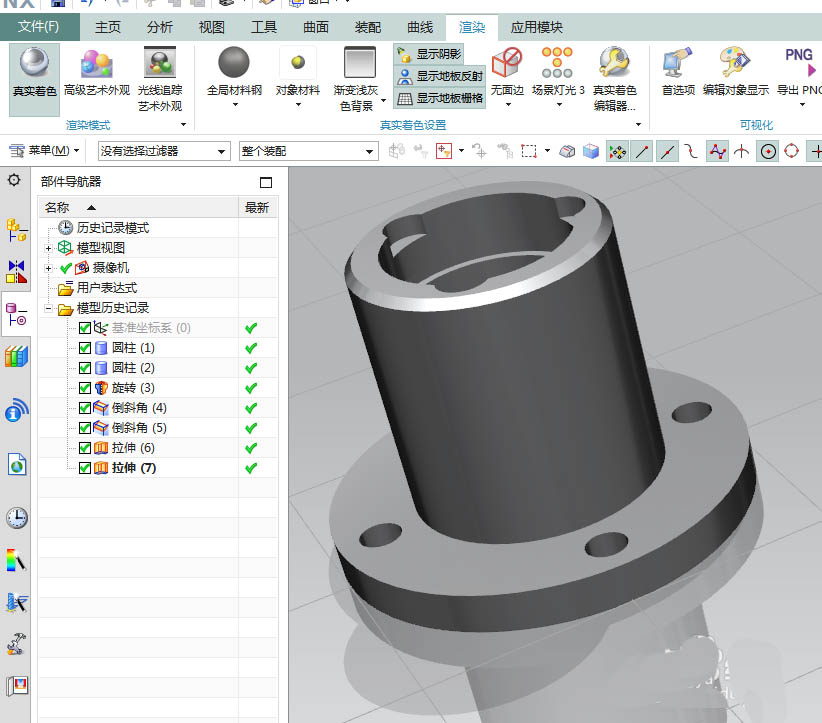

14、如下图所示，隐藏基准坐标系，显示设为着色，渲染——真实着色——全局材料钢，最后的效果轴套就在下图。
以上就是ug轴套零件的制作方法，希望大家喜欢，请继续关注脚本之家。
