UG10.0想要建模轴承端盖零件，该怎么创建这个零件呢？下面我们就来就来看看详细的教程。

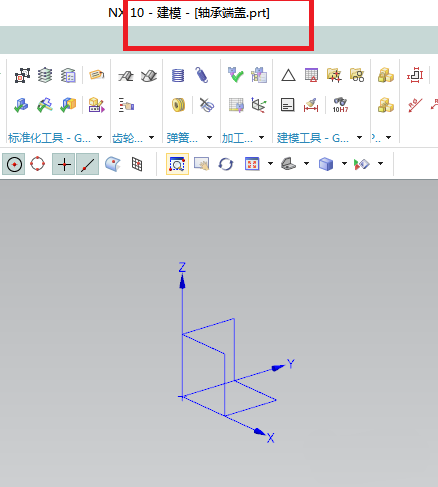

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“轴承端盖”。

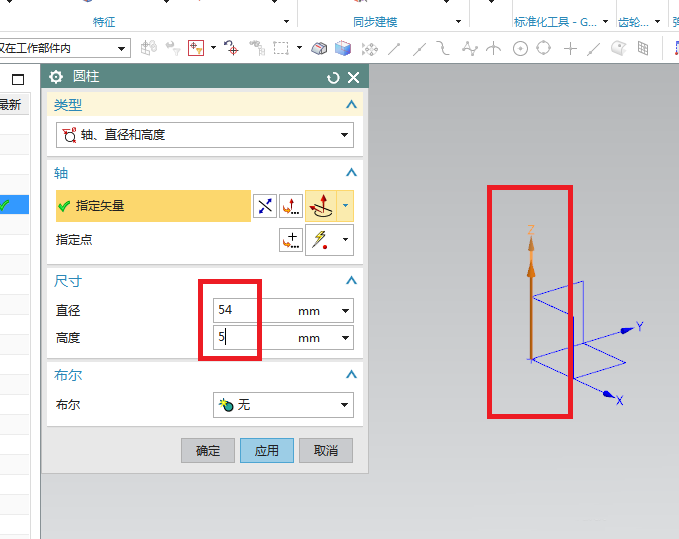

2、如下图所示，执行【菜单——插入——设计特征——圆柱体】，激活“圆柱体”命令，指定矢量Z轴，设置尺寸：直径54，高度5，点击应用。

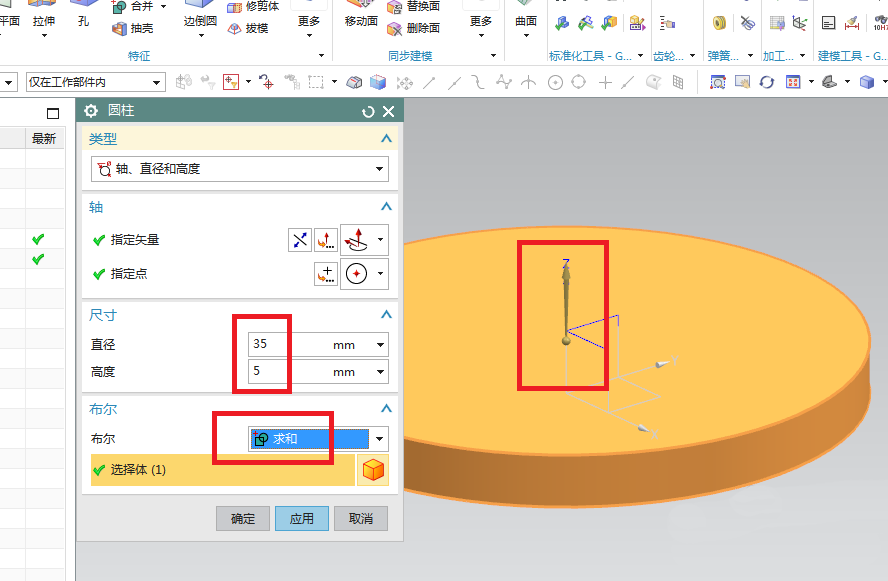

3、如下图所示，指定矢量Z轴，指定点：圆柱上表面圆心，设置尺寸：直径35，高度5，布尔求和，点击应用。

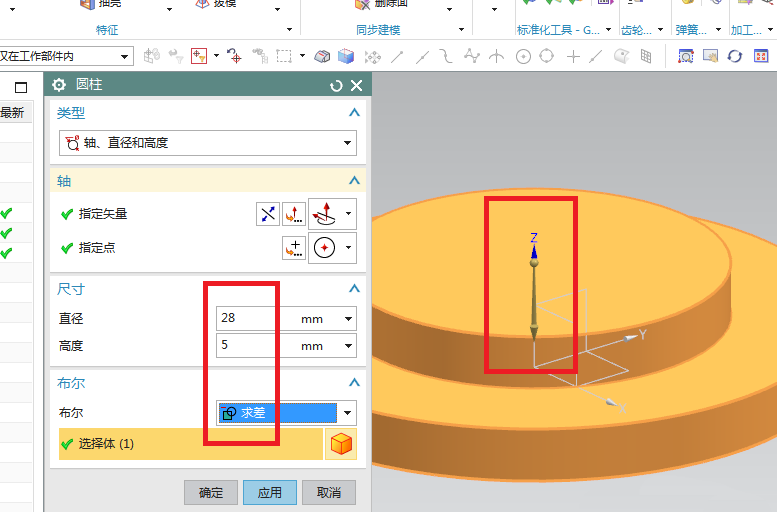

4、如下图所示，指定矢量Z轴，指定点：圆柱上表面圆心，方向向下，设置尺寸：直径28，高度5，布尔求差，点击应用。

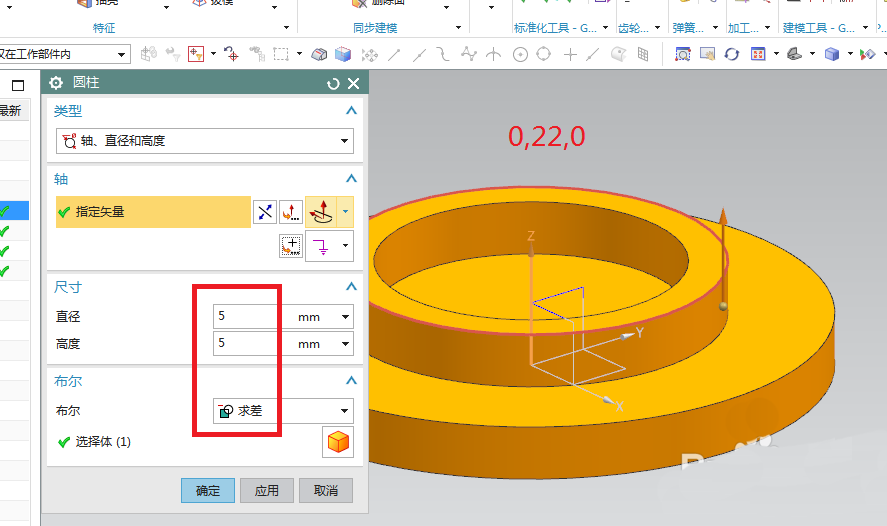

5、如下图所示，指定矢量Z轴，指定点：坐标0,22,0，设置尺寸：直径5，高度5，布尔求差，点击确定。

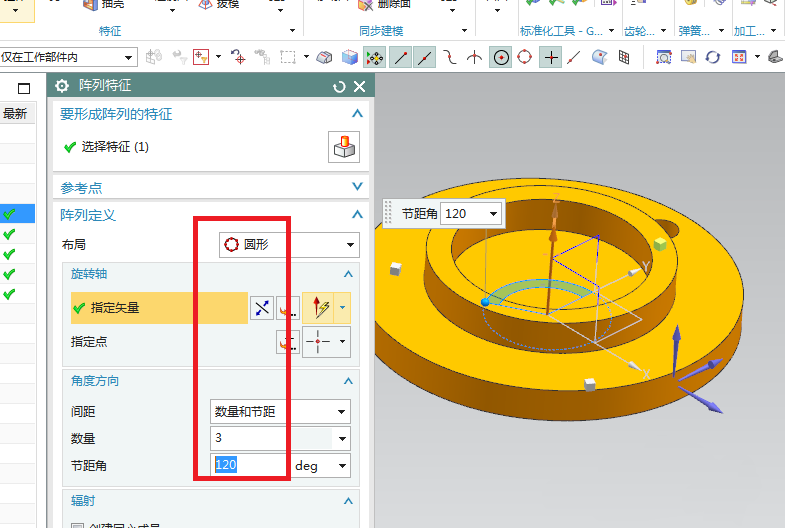

6、如下图所示，执行【菜单——插入——关联复制——阵列特征】，选中特征，布局圆形，指定矢量，数量3，节距角120，点击确定。

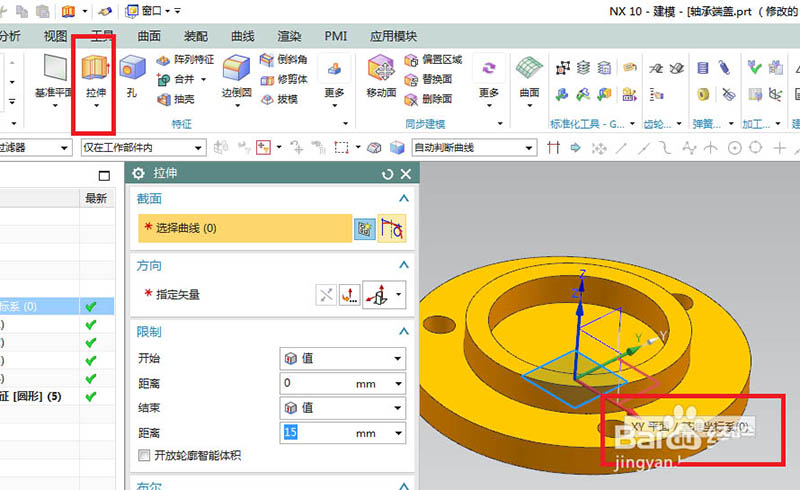

7、如下图所示，执行【拉伸——XY平面】，直接进入到草图。

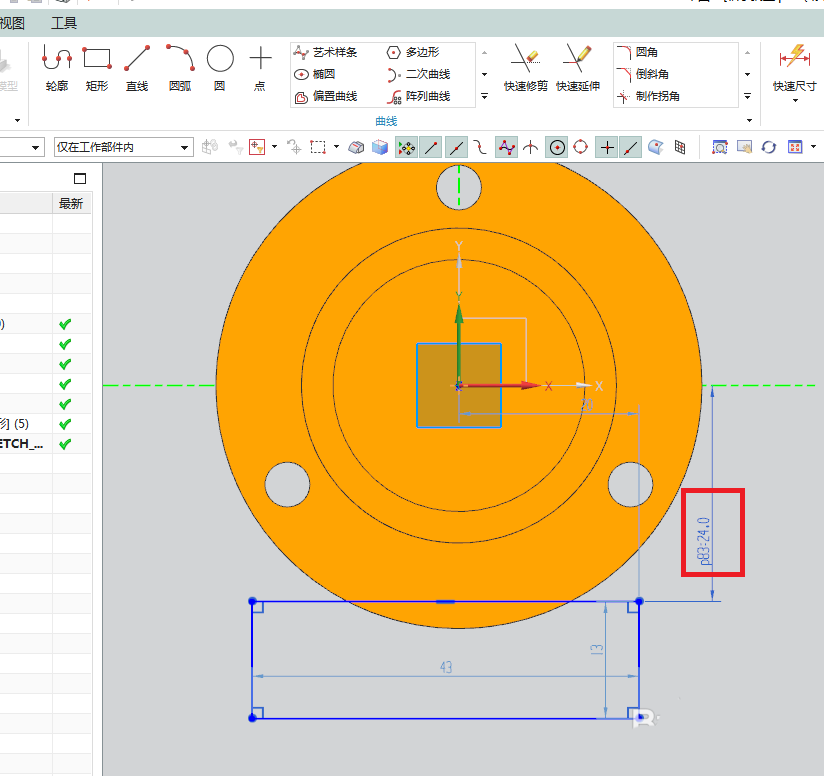

8、如下图所示，激活矩形命令，画一个矩形，激活快速尺寸命令，标注尺寸：24.0，点击完成，退出草图。

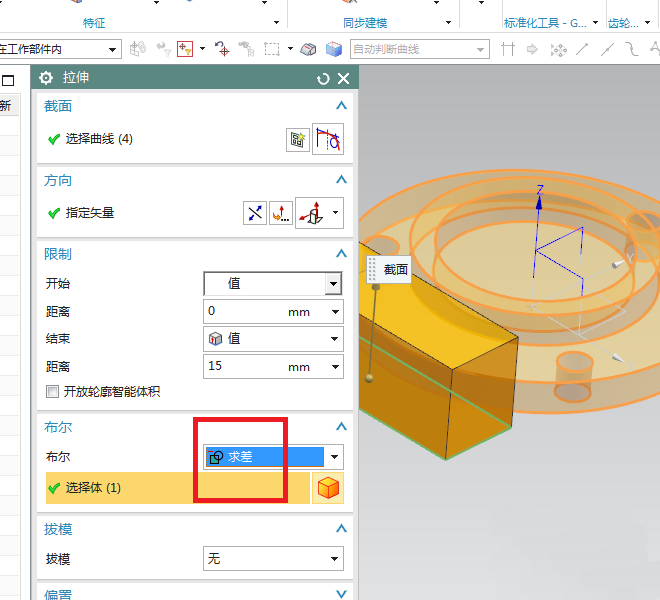

9、如下图所示，回到拉伸对话框，默认的限制距离足够，就不用修改了，布尔求差，点击确定。

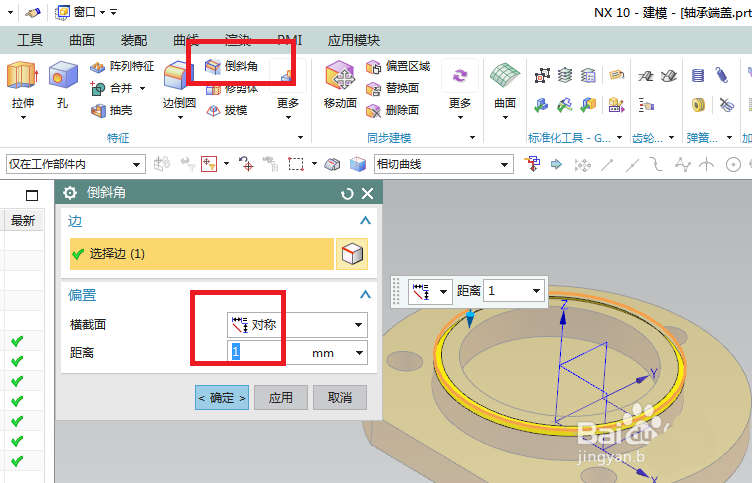

10、如下图所示，点击工具栏中的倒斜角命令，点击实体中的圆边线，对话框设置距离为1，点击确定。

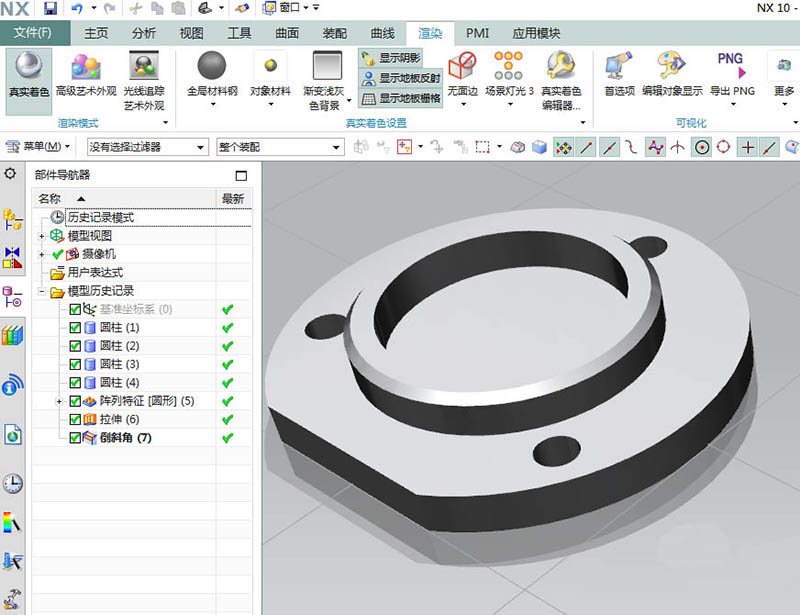

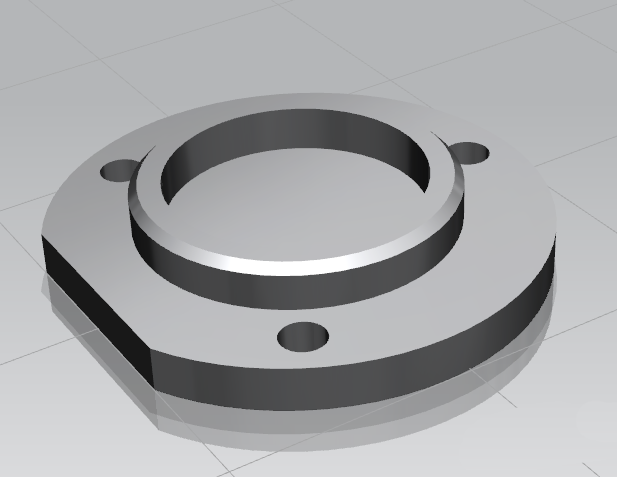

11、如下图所示，隐藏基准坐标系、显示设为着色，执行【渲染——真实着色——全局材料钢】。一个钢质的轴承端盖就建模完成了。
以上就是ug轴承端盖零件创建方法，希望大家喜欢，请继续关注脚本之家。
