UG10.0想要建模焊接法兰，该怎么实现呢？下面我们就来就来看看g建模焊接法兰的教程。

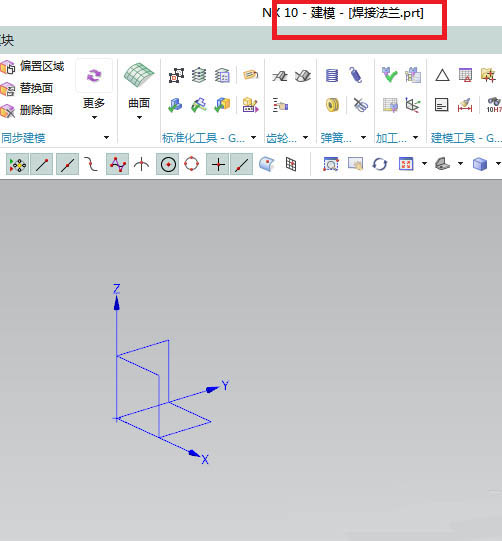

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“焊接法兰”文件。

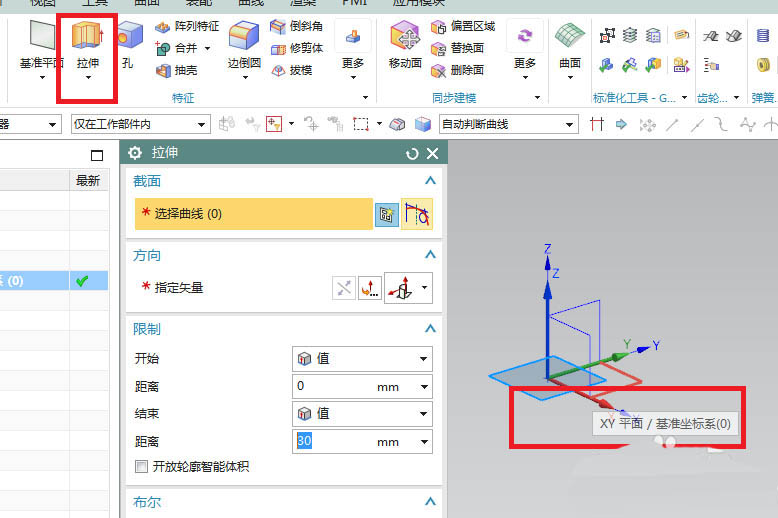

2、如下图所示，执行【拉伸——XY基准平面】，直接进入草图。

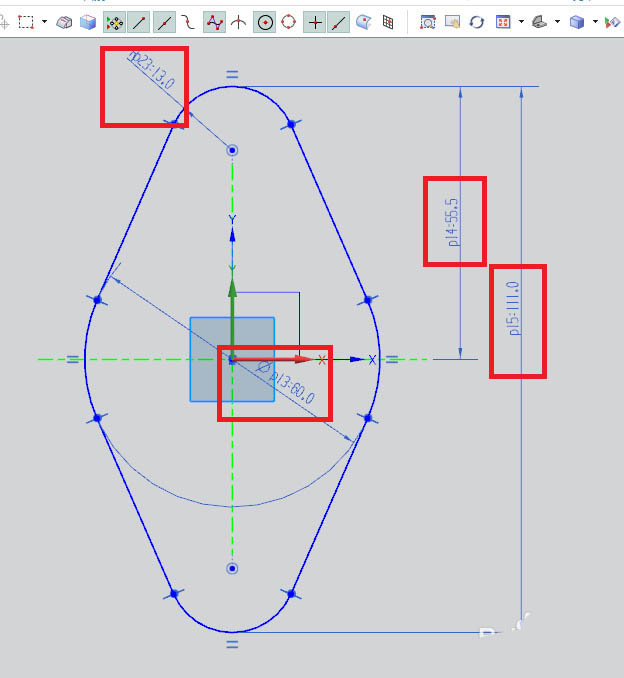

3、如下图所示，激活圆命令，画三个圆，一大两小，圆心在纵轴上，添加几何约束，两小圆等径，激活快速尺寸命令，标注尺寸：55.5、111、ø60、R13，激活直线命令，四条线段，大圆小圆相切，激活快速修剪命令，修剪整圆为圆弧，点击完成，退出草图。

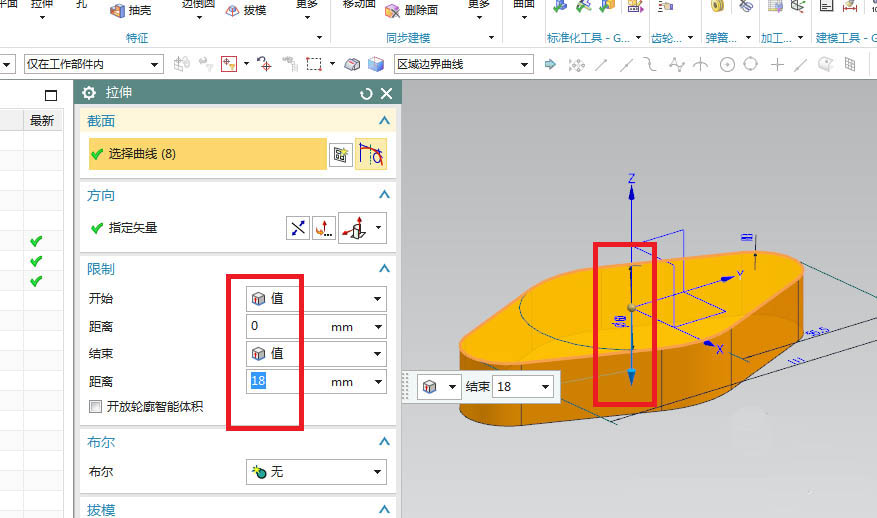

4、如下图所示，回到拉伸对话框，方向向下，设置距离：0开始，18结束。

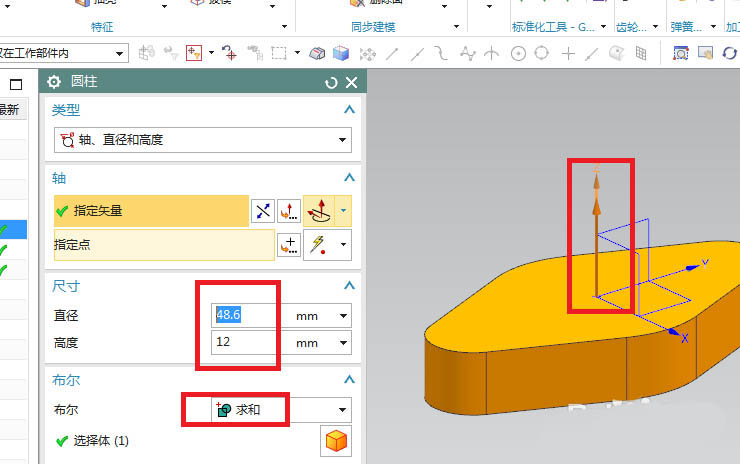

5、如下图所示，执行【菜单——插入——设计特征——圆柱体】，指定矢量，设置尺寸：直径48.6，高度12，布尔求和，点击“应用。”

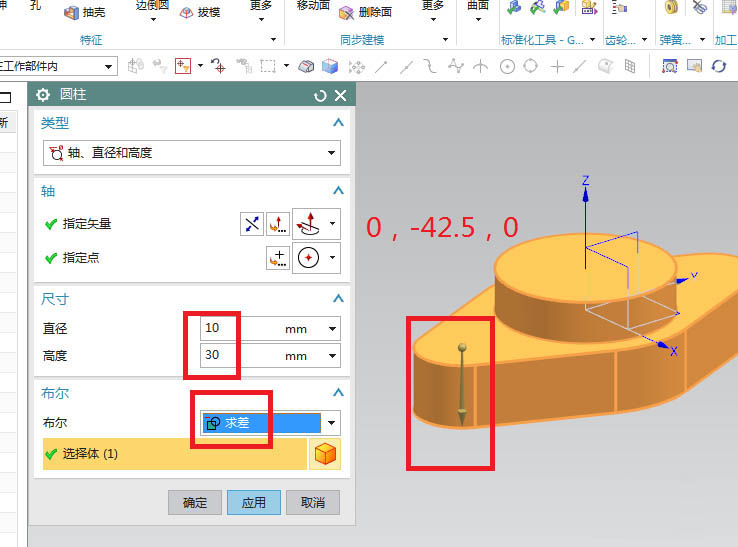

6、如下图所示，指定矢量Z轴，方向向下，指定点：坐标0，-42.5，0，设置尺寸：直径10，高度30，布尔求差，点击“应用”。

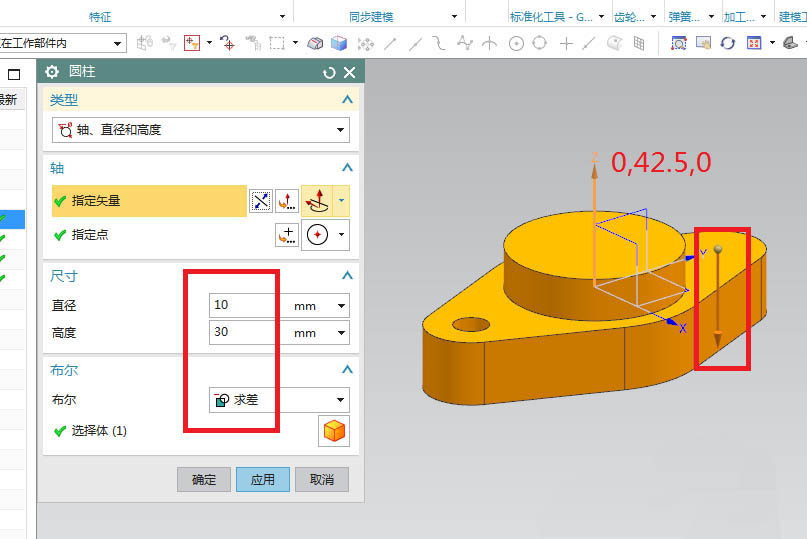

7、如下图所示，指定矢量Z轴，方向向下，指定点：坐标0，42.5，0，设置尺寸：直径10，高度30，布尔求差，点击“应用”。

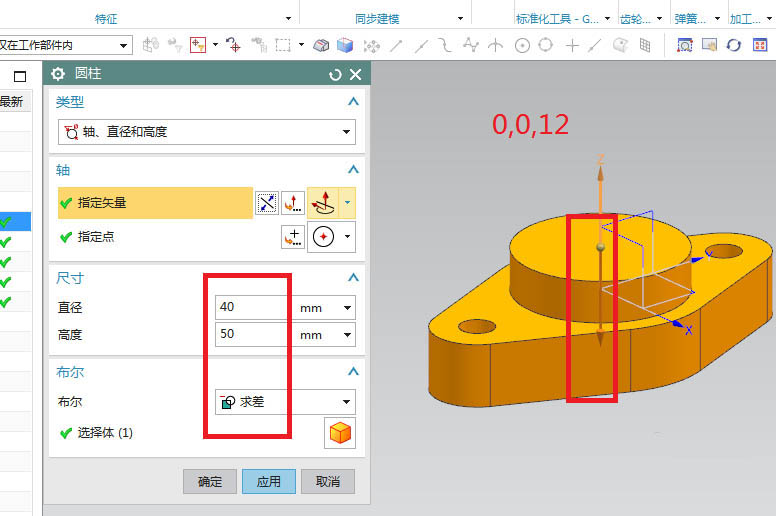

8、如下图所示，指定矢量Z轴，方向向下，指定点：坐标0，0，12，设置尺寸：直径40，高度50，布尔求差，点击“应用”。

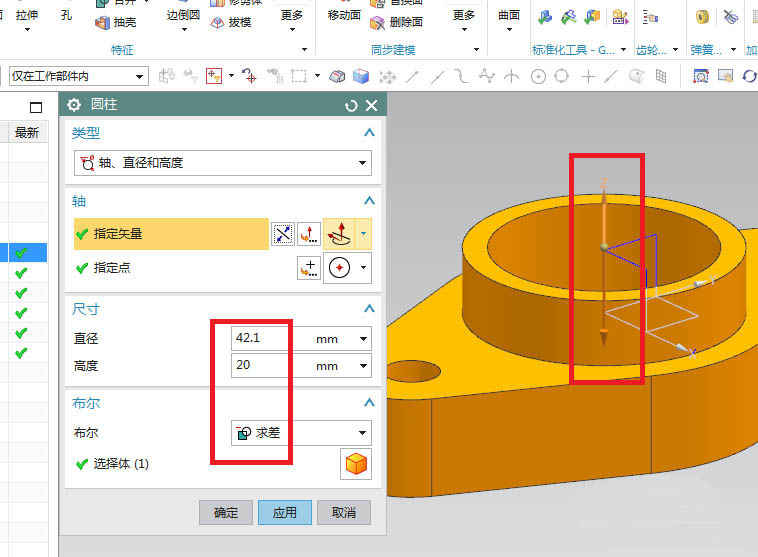

9、如下图所示，指定矢量Z轴，方向向下，指定点：坐标0，0，12，设置尺寸：直径42.1，高度20，布尔求差，点击“确定”。

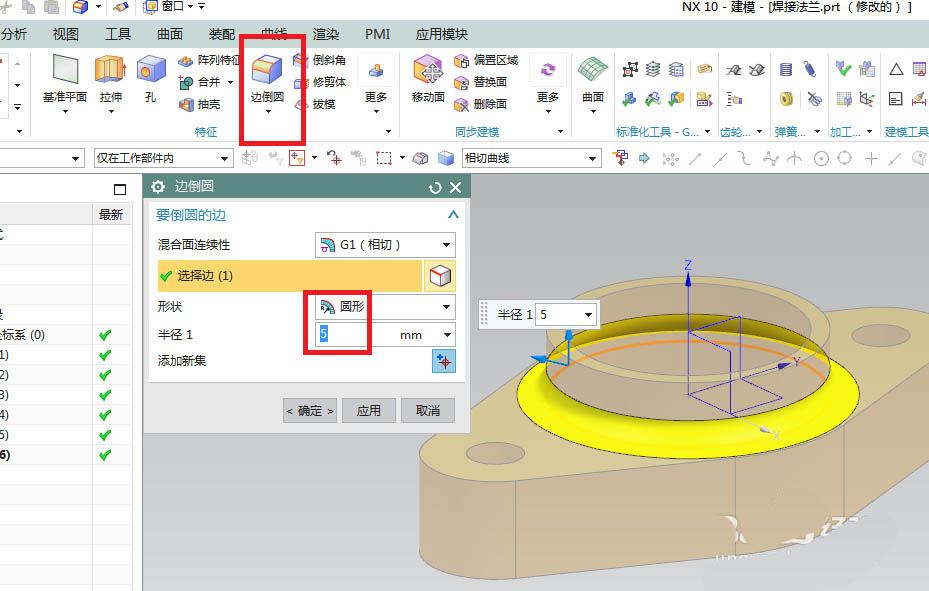

10、如下图所示，点击工具栏中的边倒圆命令，点击实体中的交线，对话框设置半径R5，点击确定。

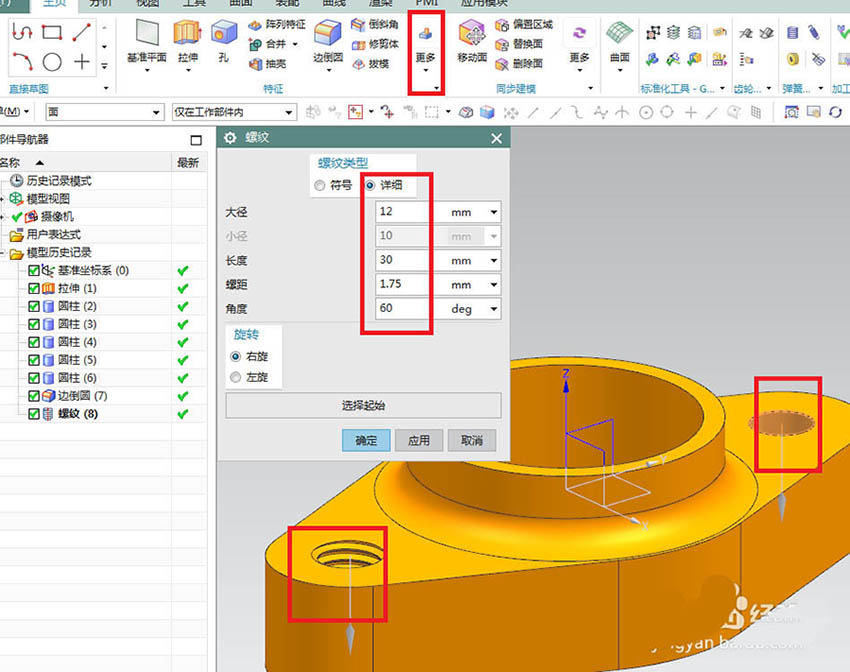

11、如下图所示，执行【更多——螺纹】，激活螺纹命令，螺纹类型详细，选择内孔侧面，点击确定。用这种方法快速创建两个螺纹。

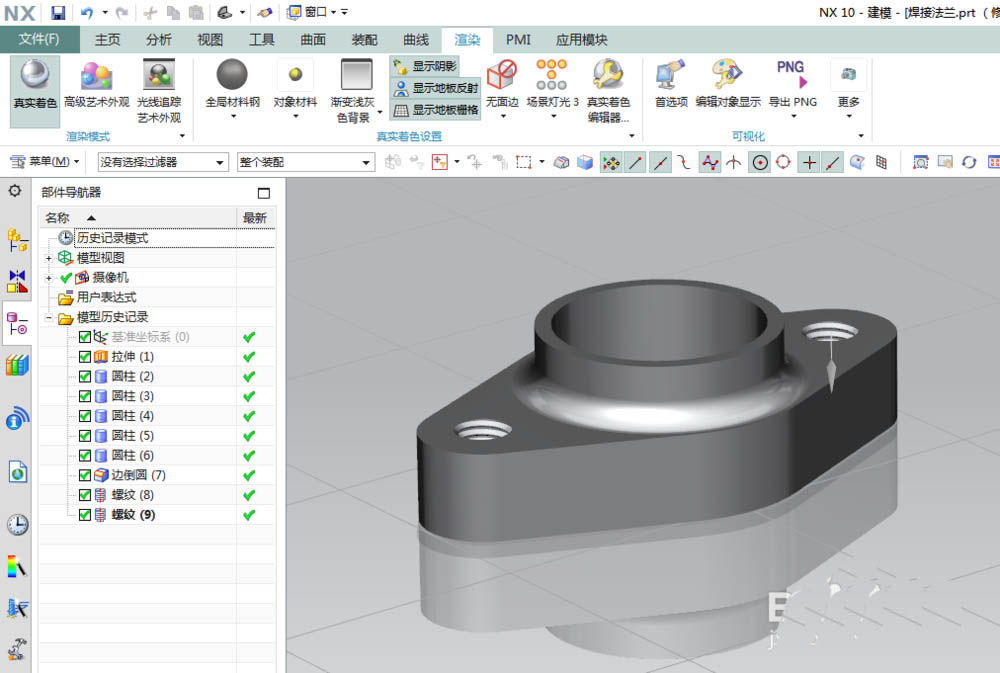

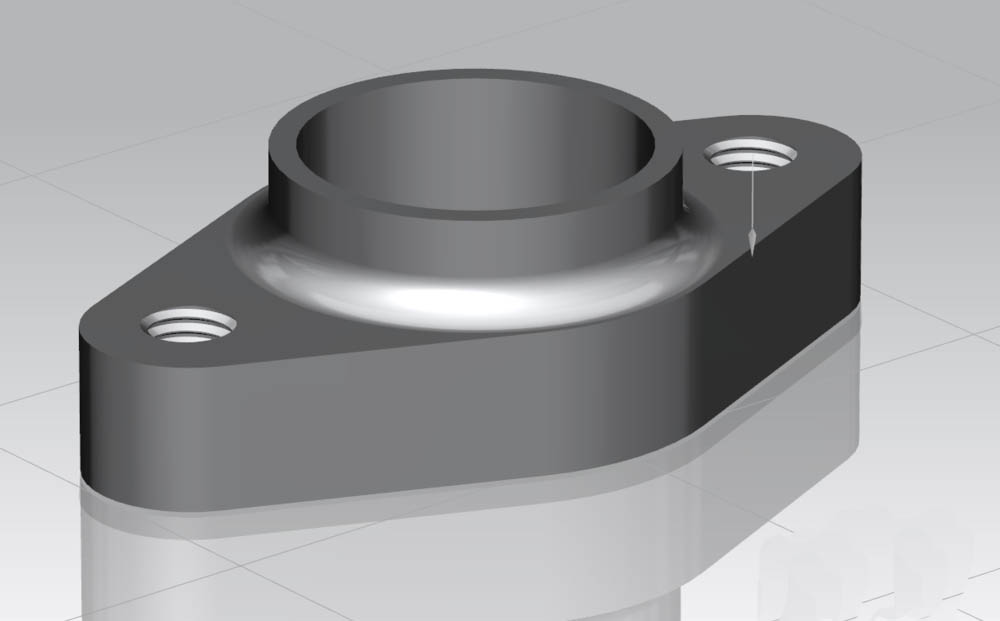

12、如下图所示，隐藏基准坐标系，显示设置为着色，执行【渲染——真实着色——全局材料钢】。最后的焊接法兰就出现在下图中了。
以上就是ug法兰焊接技巧，希望大家喜欢，请继续关注脚本之家。
