UG10.0可以建模三维立体的模型，想要创建一个凉亭模型，该怎么创建呢？下面我们就来看看ug创建亭子模型的教程。

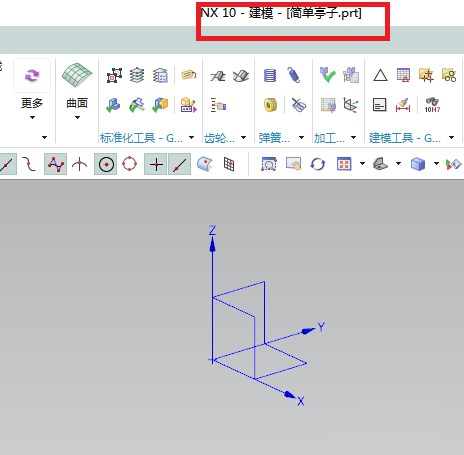

1、如下图所示，打开UG10.0软件，新建一个空白模型文件，然后另存为“简单亭子”。

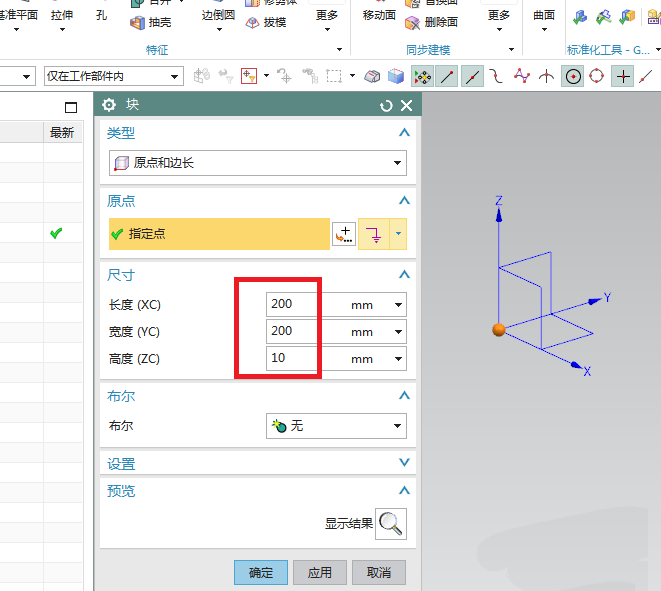

2、如下图所示，执行【菜单——插入——设计特征——长方体】，指定点默认坐标原点，设置尺寸：200x200x10，点击“应用”。

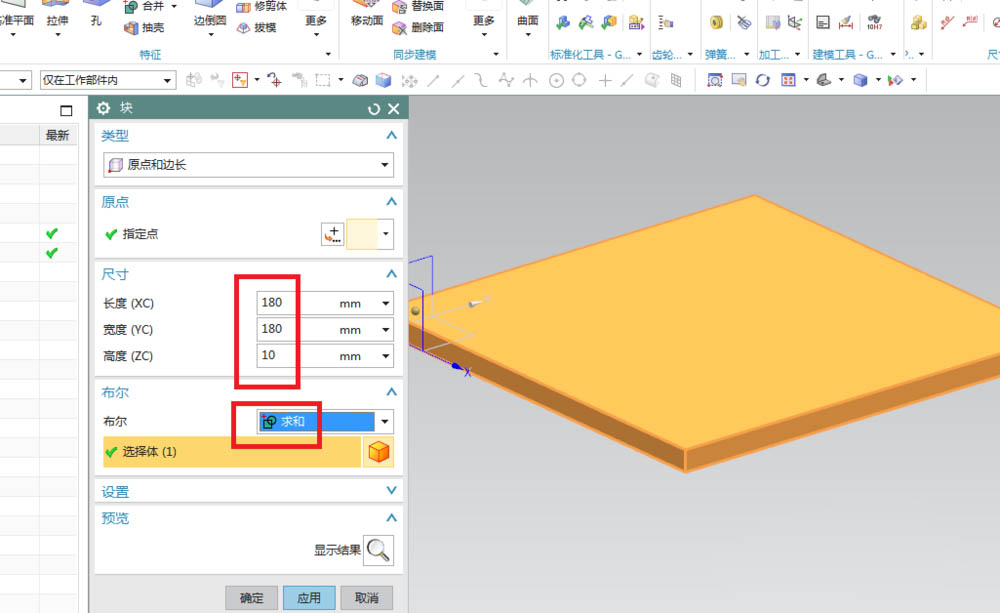

3、如下图所示，指定点：坐标10,10,10，设置尺寸：180x180x10，布尔求和，点击确定。

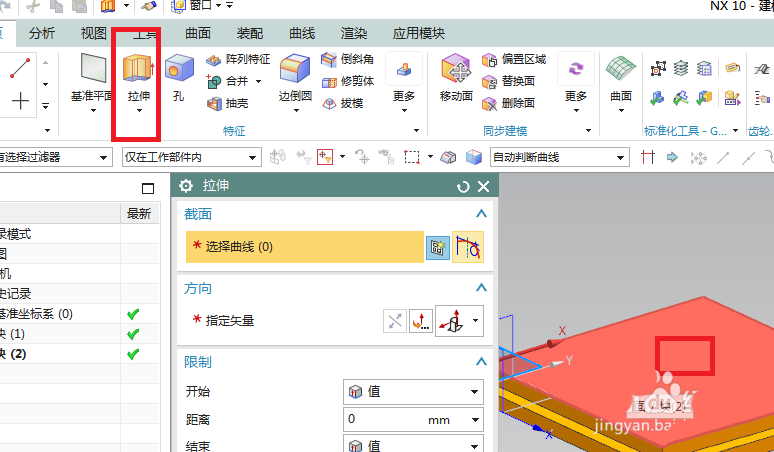

4、如下图所示，点击工具栏中的拉伸图标，点击实体中最上面的平面。

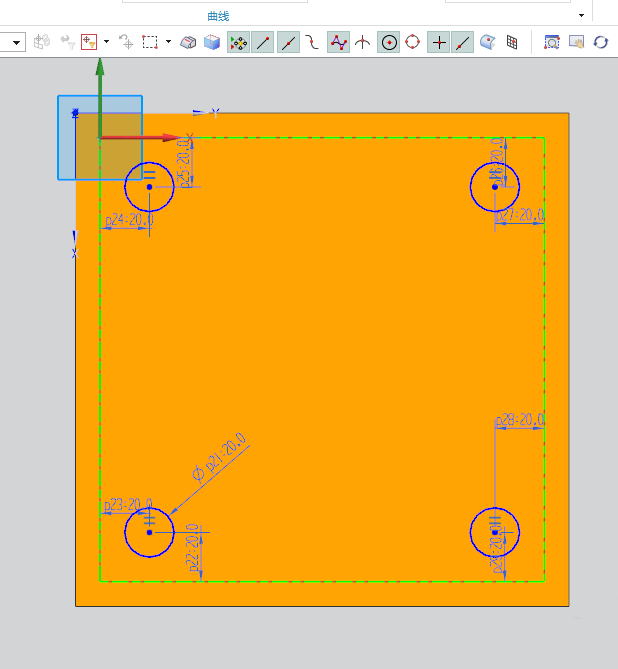

5、如下图所示，进入草图，激活圆命令，画四个圆，添加几何约束，四个圆等径，激活快速尺寸命令，标注尺寸，圆心距离边线20，圆直径ø20，点击完成，退出草图。

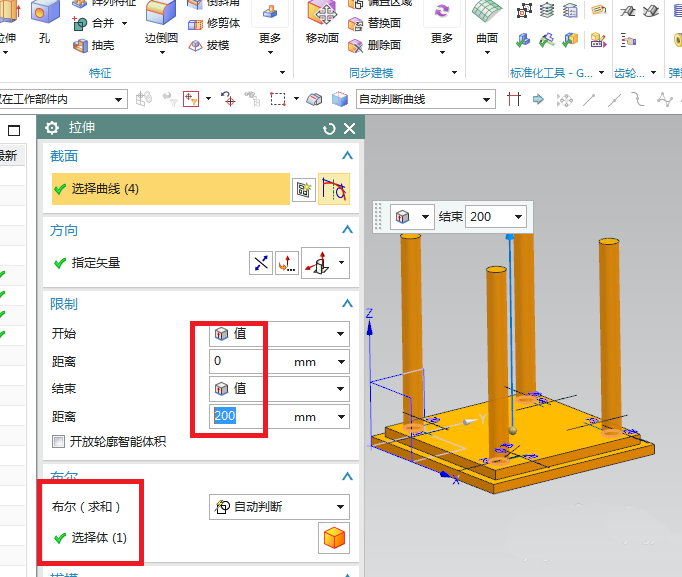

6、如下图所示，回到拉伸对话框，设置限制，从0开始，200结束，布尔求和，点击确定。

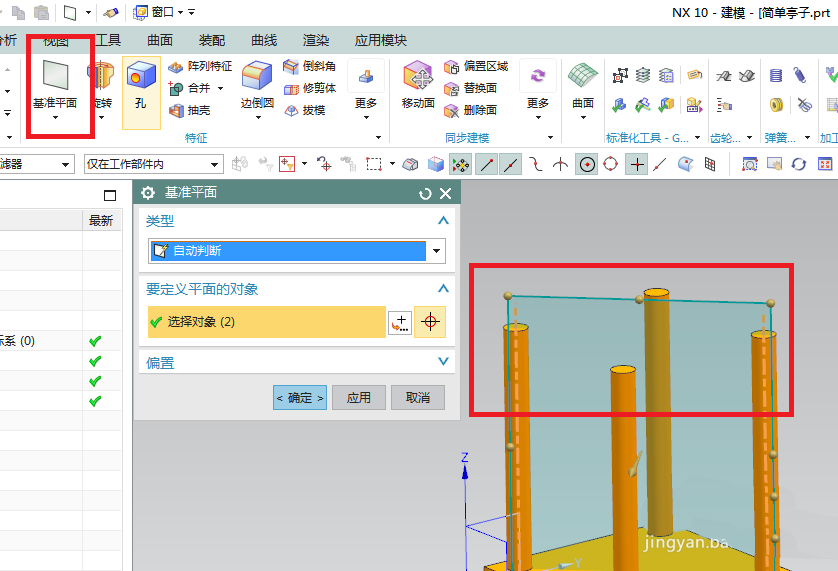

7、如下图所示，点击工具栏中的“基准平面”图标，点击两个对角圆柱的中心轴，点击确定，完成基准平面的创建。

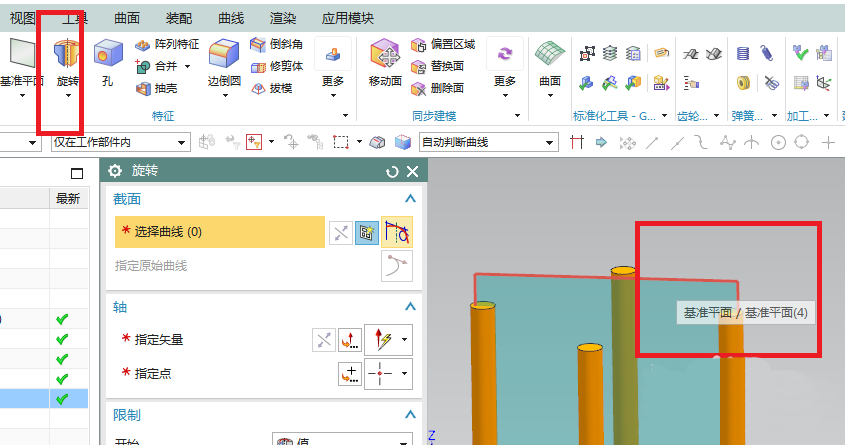

8、如下图所示，点击工具栏中的旋转图标，点击新建的基准平面，直接进入到草图环境。

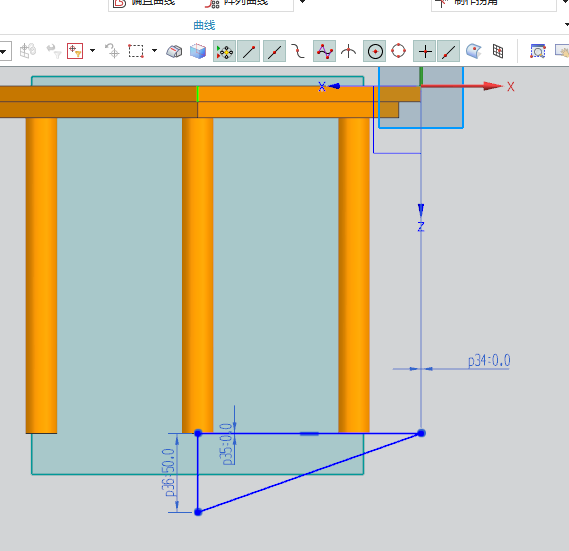

9、如下图所示，进入草图，自动激活轮廓命令，画一个封闭的直角三角形，添加几何约束，短直角边与实体中线重合，激活快速尺寸命令，标注尺寸：0,0,50，点击完成，退出草图。

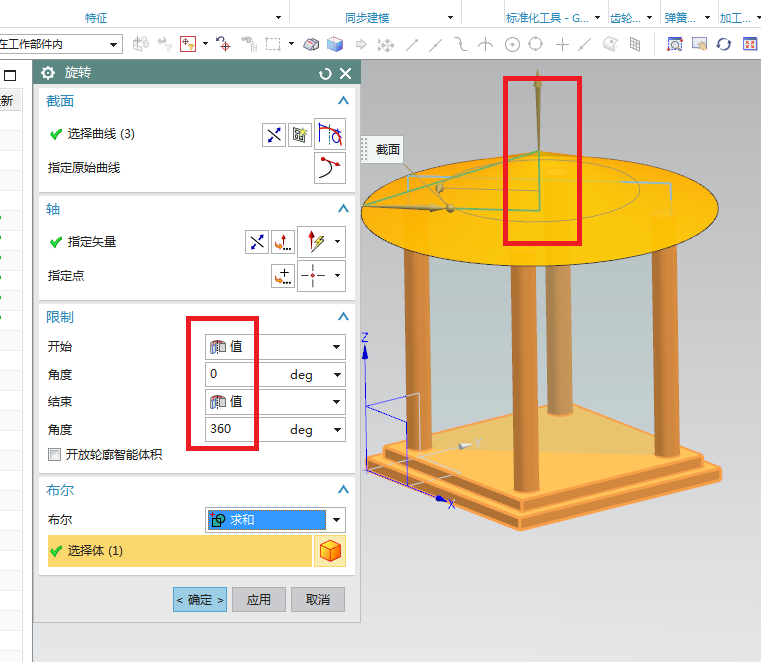

10、如下图所示，回到旋转对话框旋转轴选择Z轴，布尔求和，点击确定。

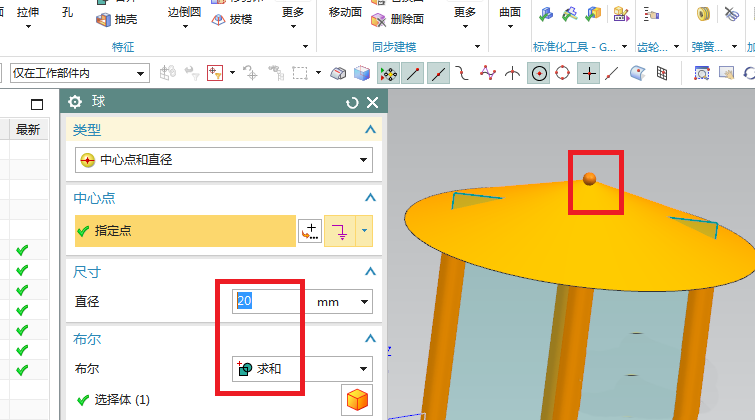

11、如下图所示，执行【菜单——插入——设计特征——球】，指定点：坐标100,100,270，设置尺寸直径20，布尔求和，点击确定。

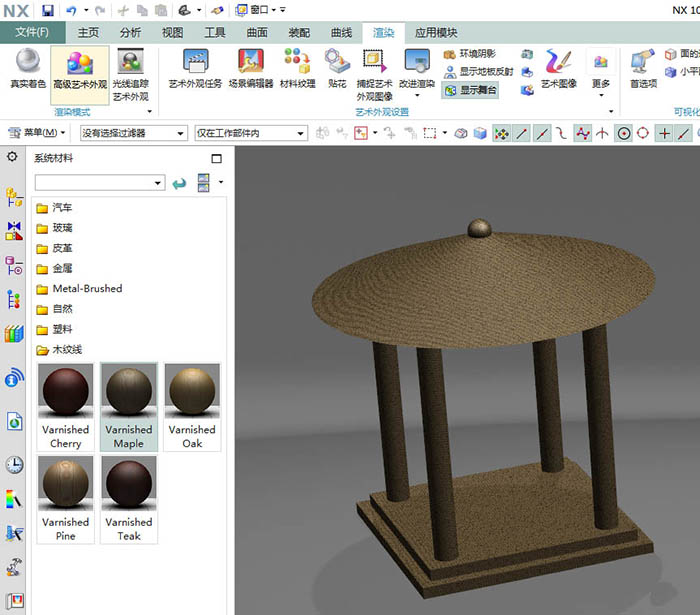

12、如下图所示，隐藏基准坐标系，显示设为着色，渲染——高级艺术外观——材料纹理，指定一种木纹效果给实体，看着还不赖，保存。
以上就是ug创建亭子模型的教程，希望大家喜欢，请继续关注脚本之家。
