proe中有一个方向阵列的功能，这个功能是一个很神奇的功能，今天我们就用它来是子安环环相扣模型的创建，详细请看下文介绍。
1、新建一个文件。

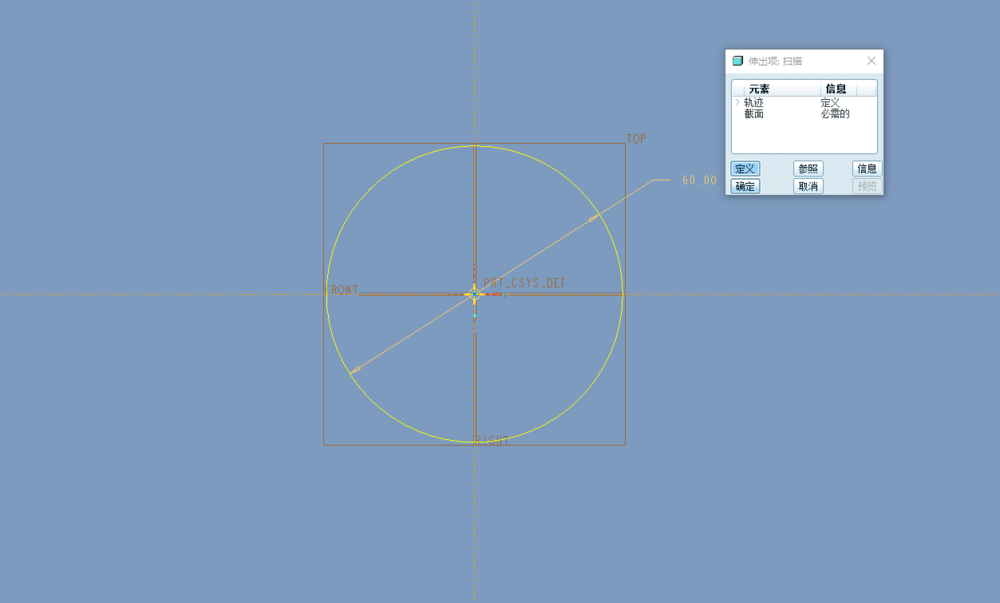

2、点击【插入】-【扫描】-【伸出项】，在TOP平面绘制如下轨迹。
3、进行如下设置。
4、绘制如下截面。

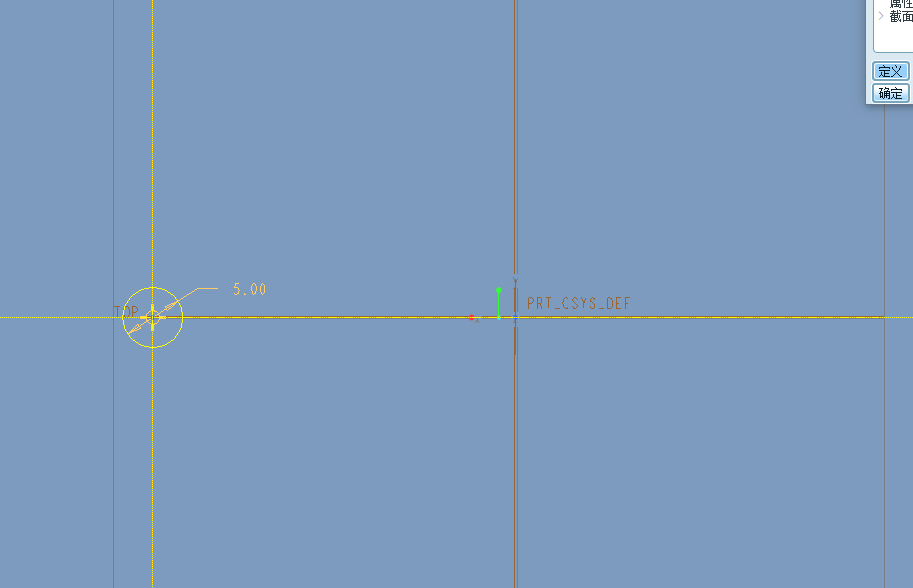

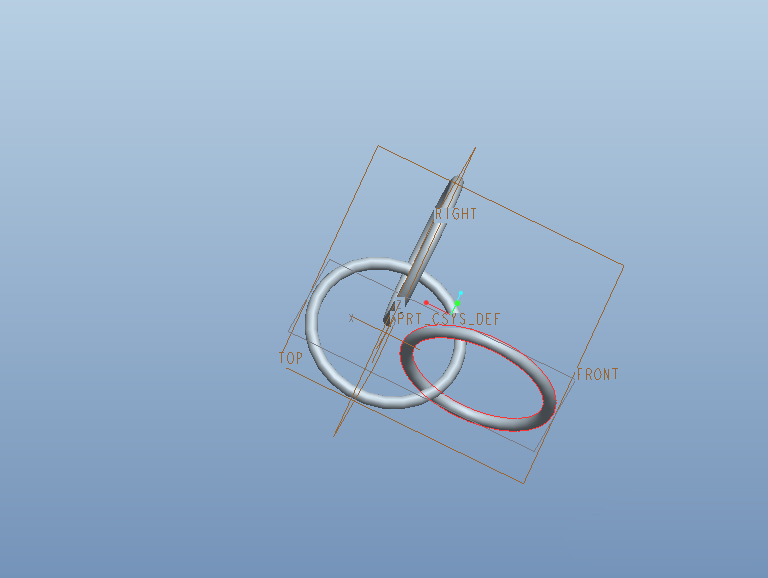

5、在余下的两个基准平面创建步骤2一样的特征（可偏移中心点10mm）。

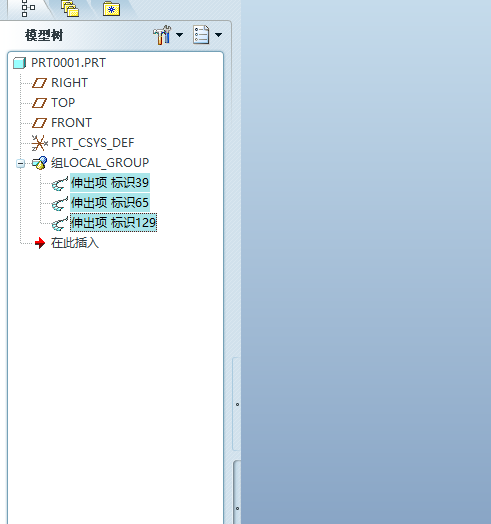

6、将三个扫描特征进行【组】。
7、在模型树选择【组】，鼠标右击选择【阵列】，阵列类型为方向。

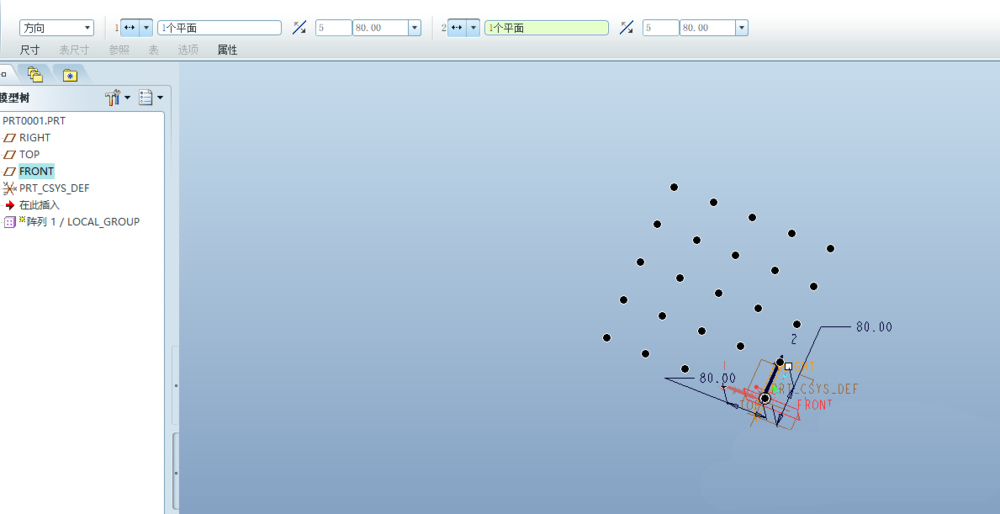

8、选择FRONT平面作为第一方向参照，RIGHT平面作为第二方向参照，数量均为5，成员之间的间距为80.
9、点击勾号完成。

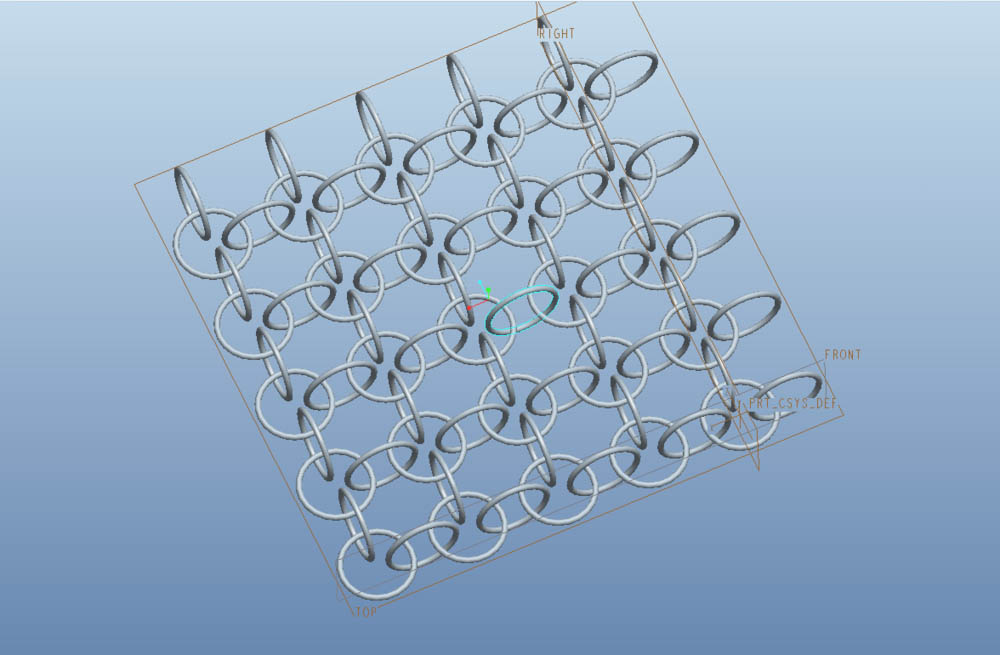

以上就是Proe方向阵列快速创建环扣环模型的教程，希望大家喜欢，请继续关注脚本之家。
