Proe想要使用包络创建钥匙扣，该怎么创建呢？下面我们就来看看详细的教程。
1、新建文件。

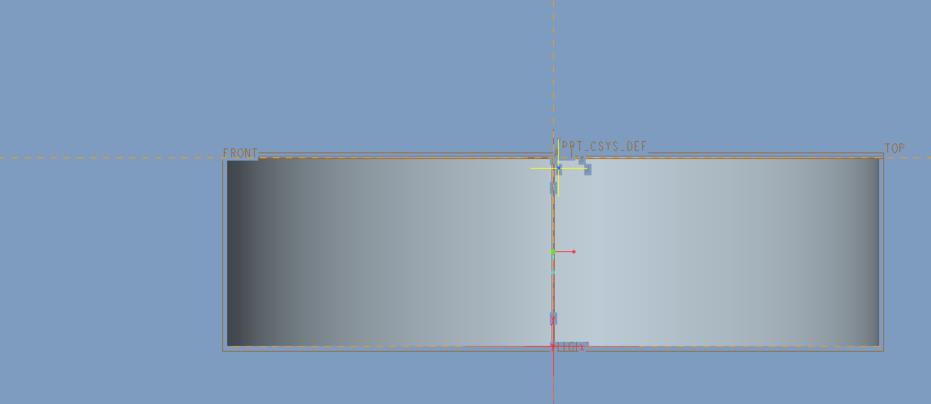

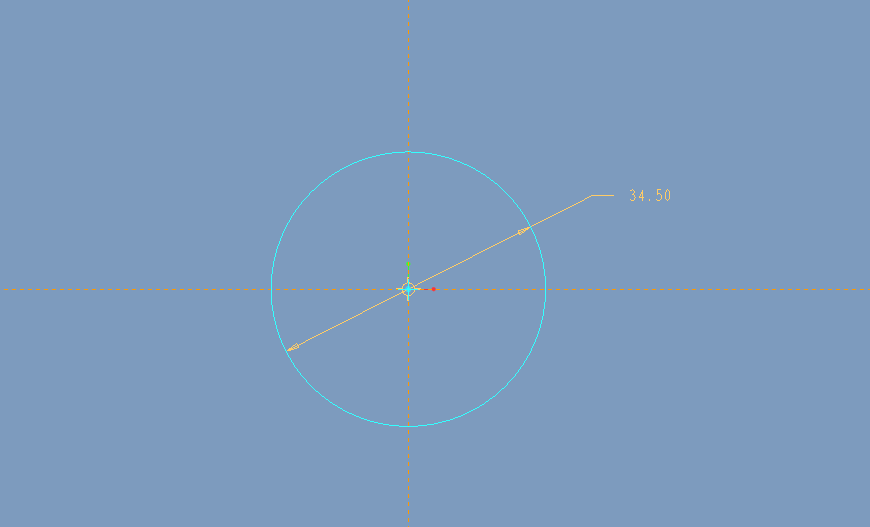

2、点击拉伸，类型选择曲面，在FRONT平面绘制如下的草绘。

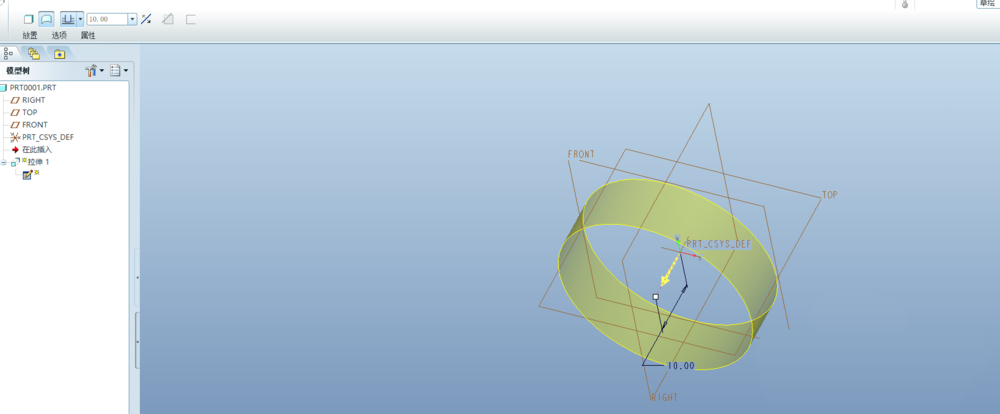

3、拉伸高度为10。

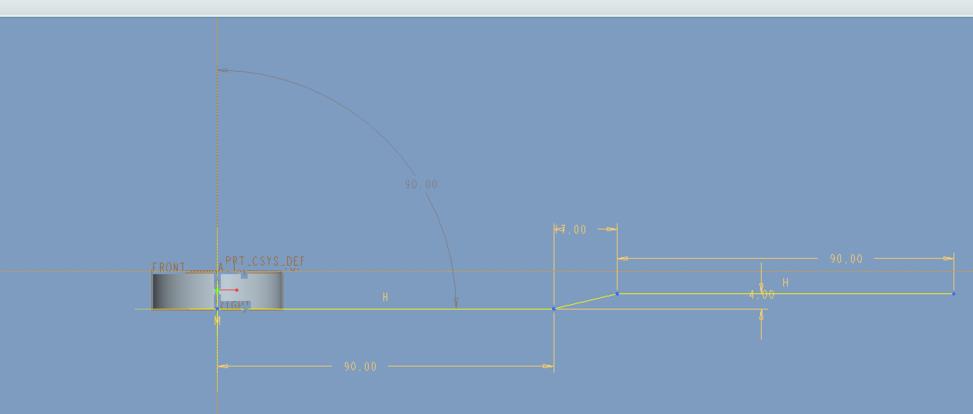

4、点击【编辑】–【包络】，弹出控制面板，点击【参照】–【定义】，选择TOP平面作为草绘平面。点击【草绘】–【坐标系】，插入一个坐标系，如下图。绘制如下的草绘。
5、点击勾号完成。

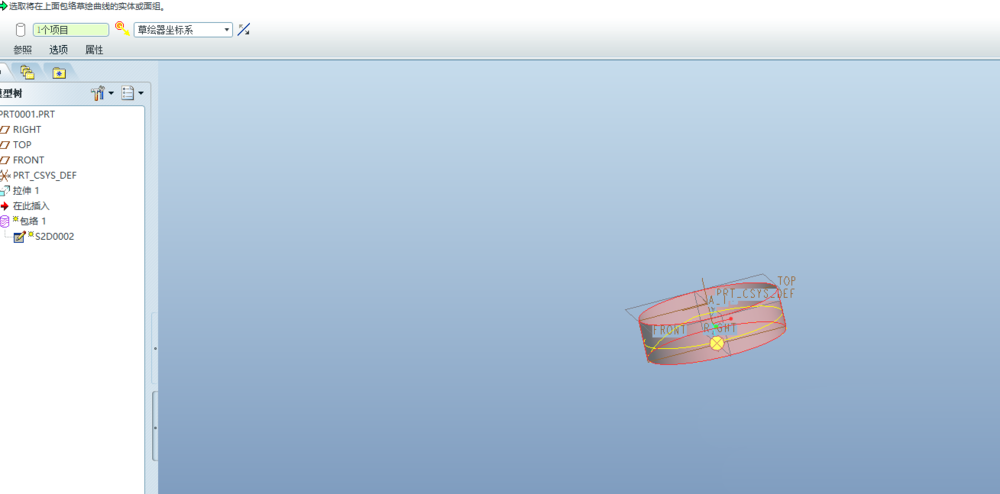

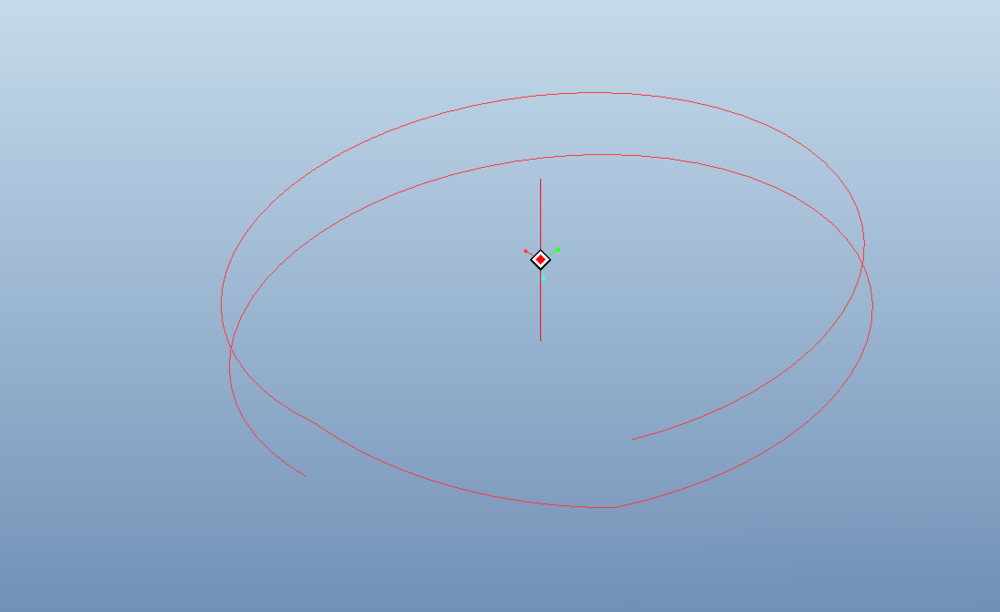

6、隐藏拉伸曲面，结果如下。

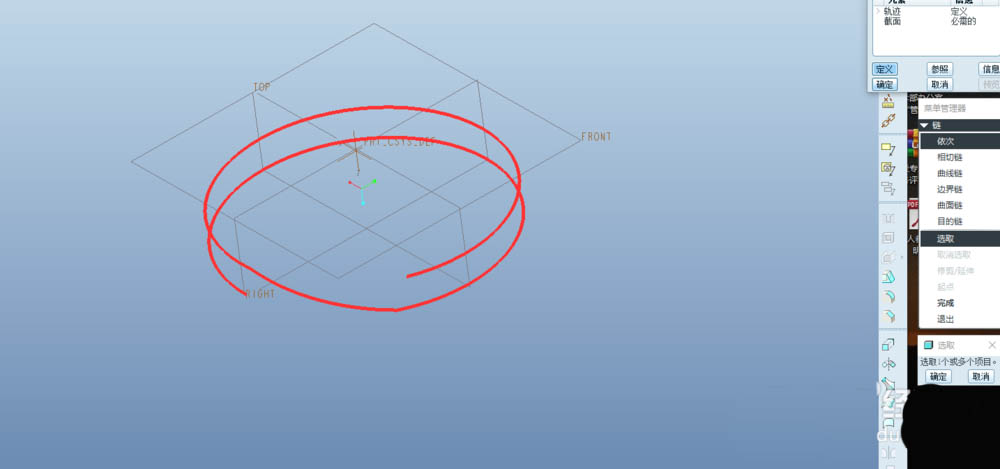

7、点击【插入】–【扫描】–【伸出项】，选择“选取轨迹”，按住Ctrl选择包络曲线。

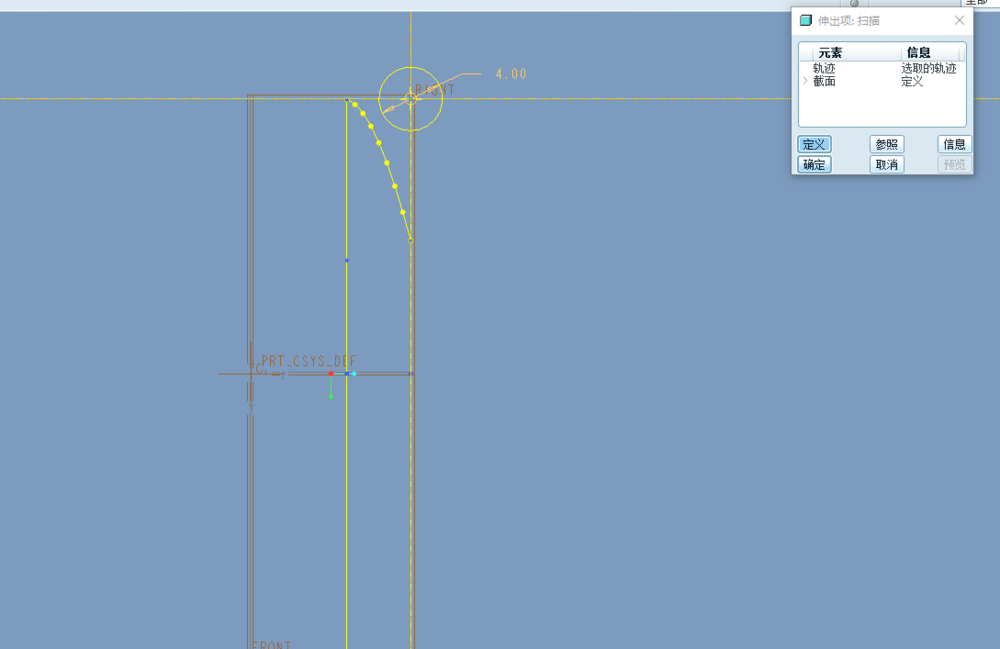

8、绘制如下的截面。

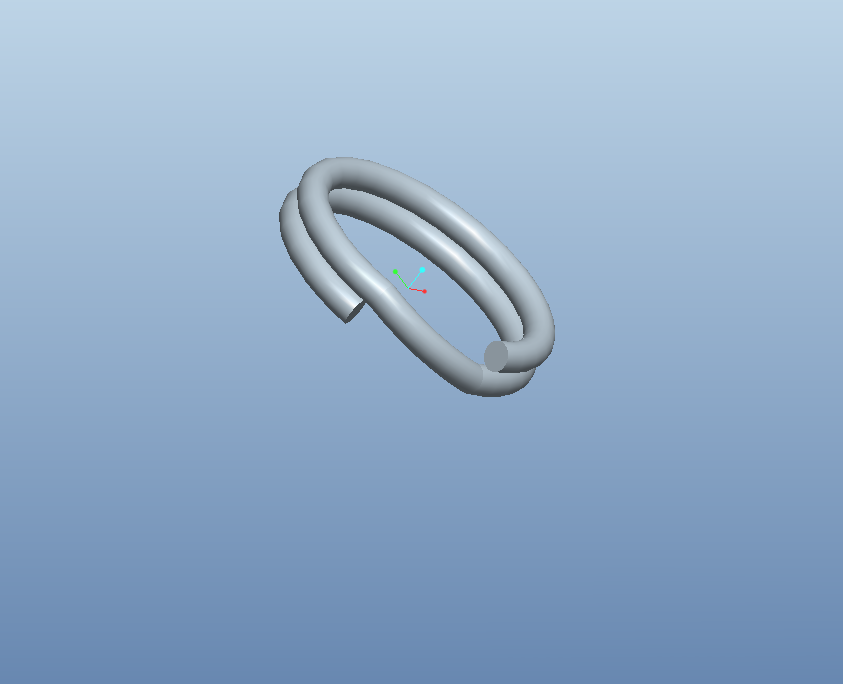

9、完成。
以上就是Proe包络创建钥匙扣的教程，希望大家喜欢，请继续关注脚本之家。
