UG10.0想要创建奥迪车牌模型，该怎么设计呢？模型如下图所示，该怎么建模呢？下面我们就来看看详细的教程。

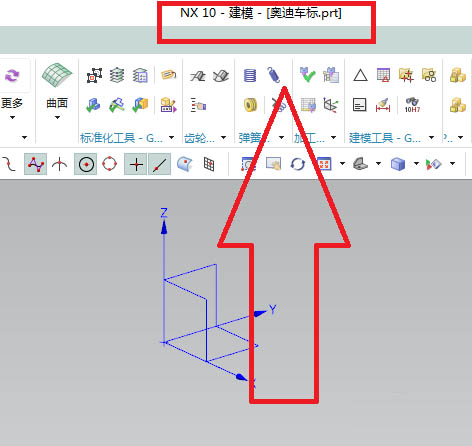

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“奥迪车标”。

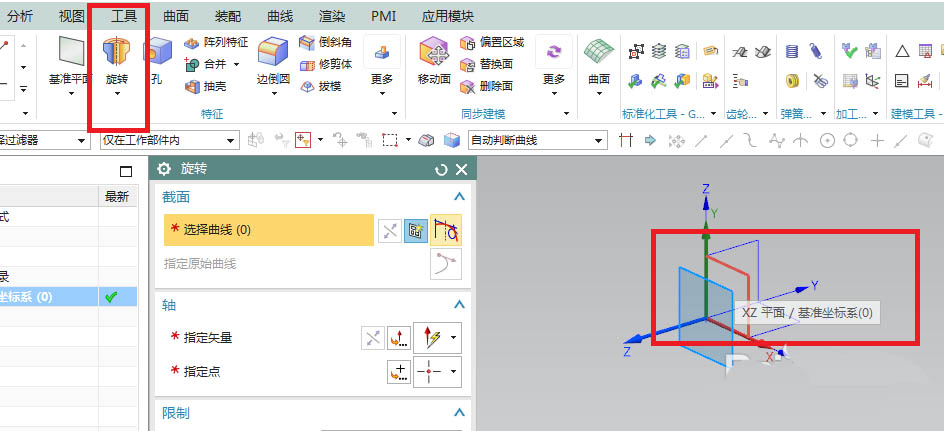

2、如下图所示，点击工具栏中的“旋转”图标，点击基准坐标系中的XY平面。

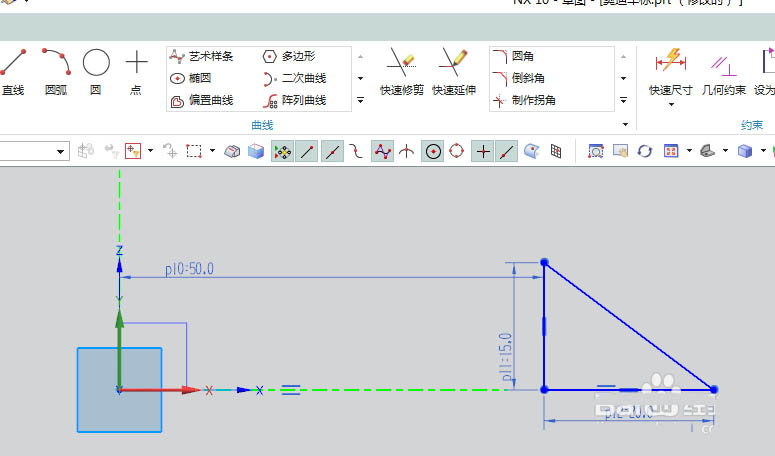

3、如下图所示，进入草图，激活轮廓命令，画一个封闭的直角三角形，添加几何约束，水平线段与横轴重合，激活快速尺寸命令，标注竖直线段距离纵轴50，长15，水平线段长20，点击完成，退出草图。

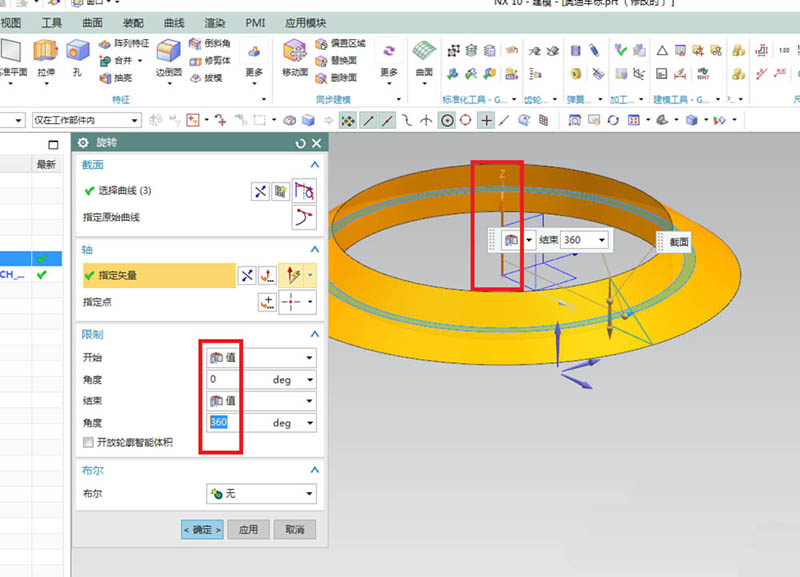

4、如下图所示，回到旋转对话框，选择Z轴为旋转轴，点击确定。

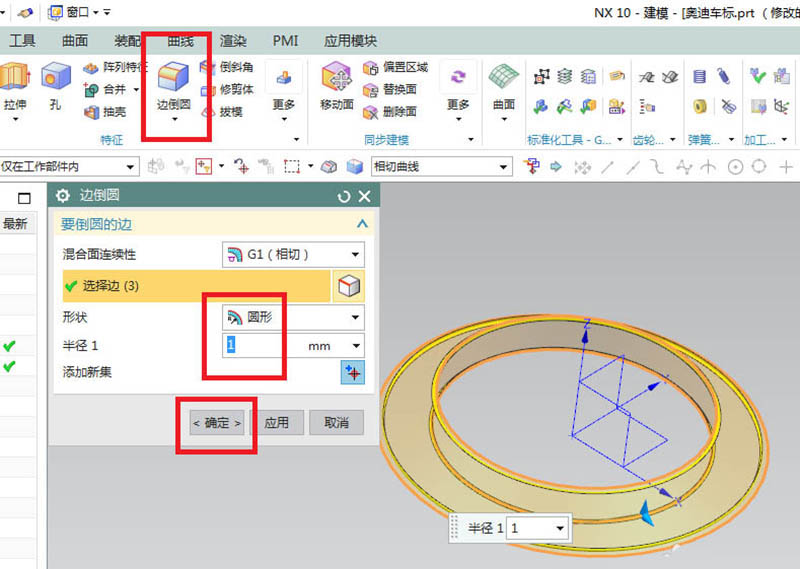

5、如下图所示，点击工具栏中的“边倒圆”图标，点击实体中的三条边线，对话框中设置半径为1，点击确定。

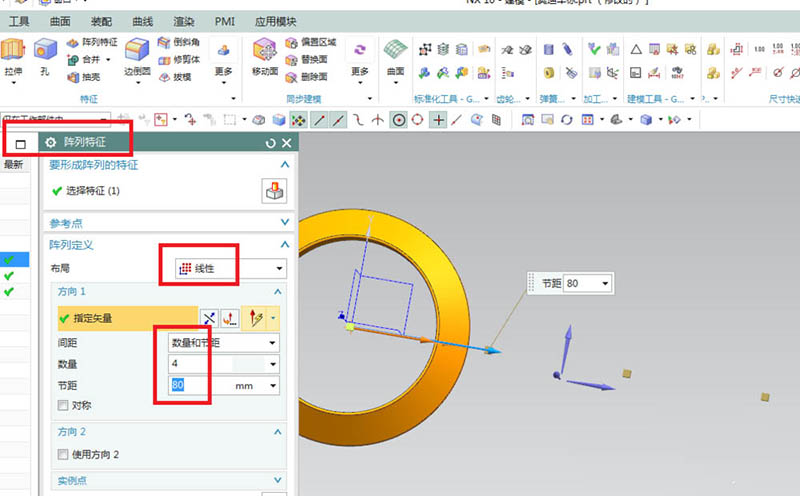

6、如下图所示，执行【菜单——插入——关联复制——阵列特征】，选择实体特征，布局设置为线性，指定矢量为X轴，设置数量4、节距80，点击确定。

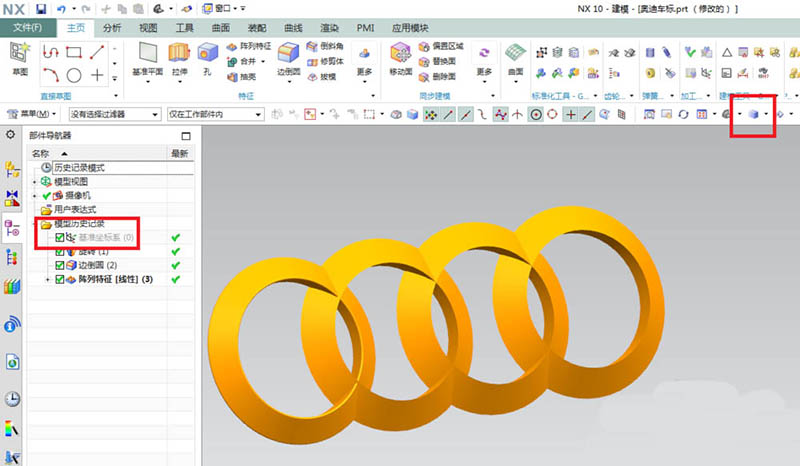

7、如下图所示，部件导航器中隐藏基准坐标系，将显示改成着色。

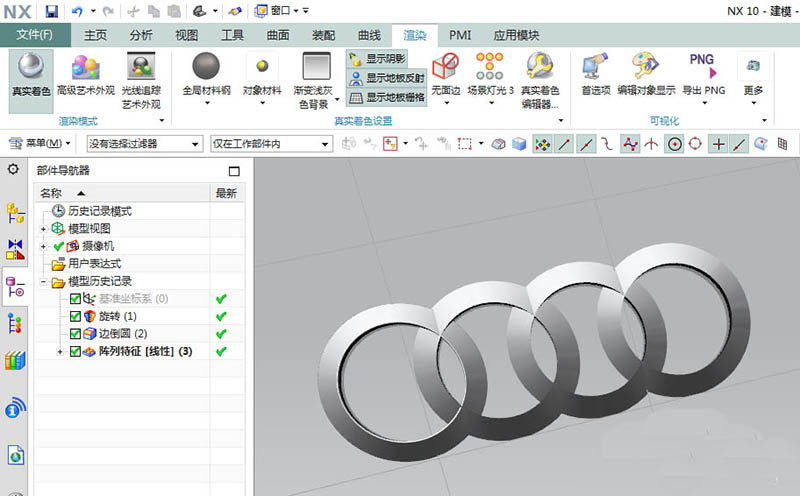

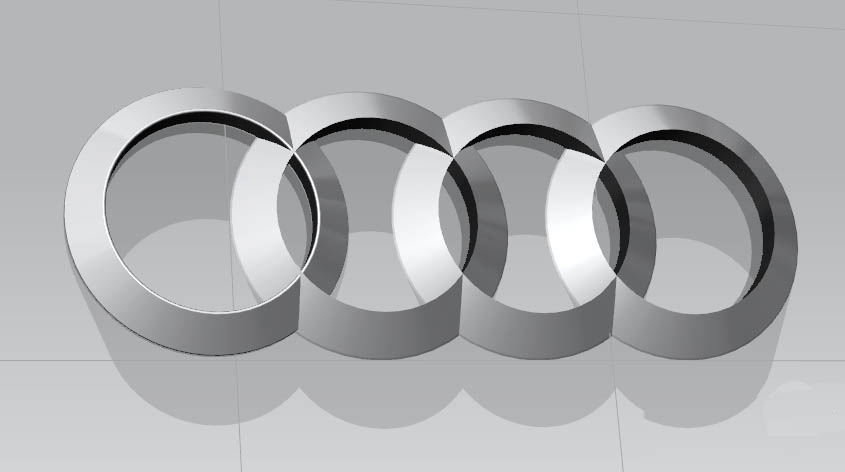

8、如下图所示，执行【渲染——真实着色——全局材料钢】，完成渲染之后的效果。
以上就是UG10.0快速建模三维立体的奥迪车标的教程，希望大家喜欢，请继续关注脚本之家。
