UG10.0中想要建模令牌，该怎么建模令牌呢？下面我们就来看看详细的教程。
1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“令牌”文件。

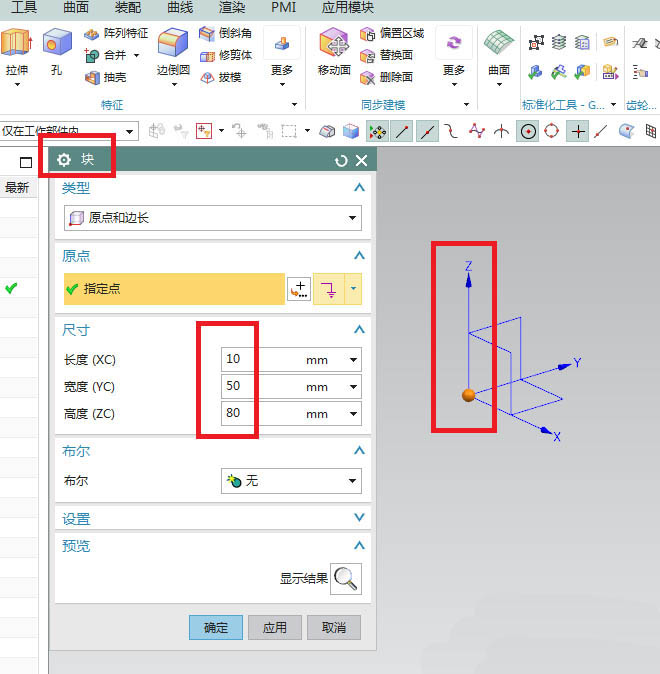

2、如下图所示，执行【菜单——插入——设计特征——长方体】，对话框中设置尺寸：10x50x80，点击确定。

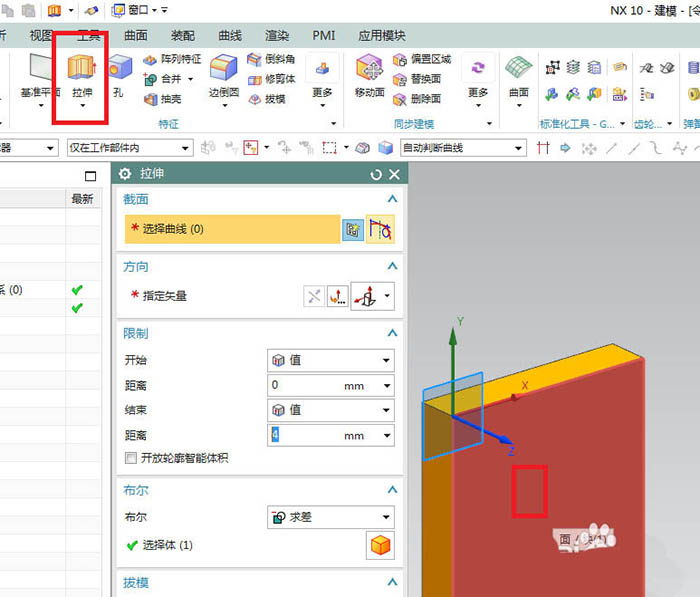

3、如下图所示，点击工具栏中的拉伸图标，点击实体中的红色平面。

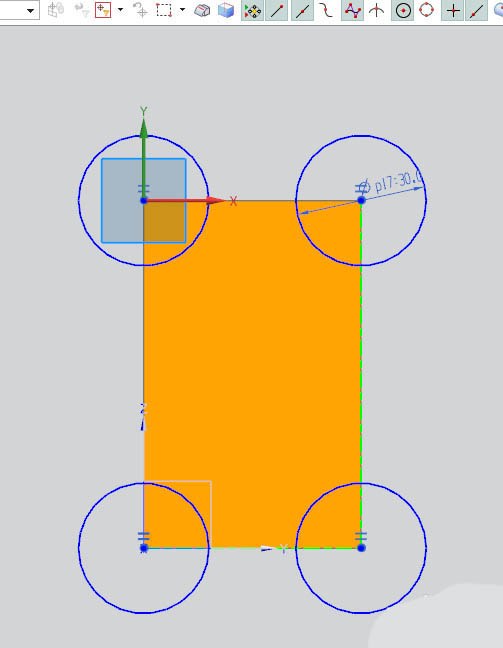

4、如下图所示，进入草图，激活圆命令，以矩形的四个角点为圆心分别画四个圆，添加几何约束，四个圆等直径，双击修改直径为30，点击完成，退出草图。

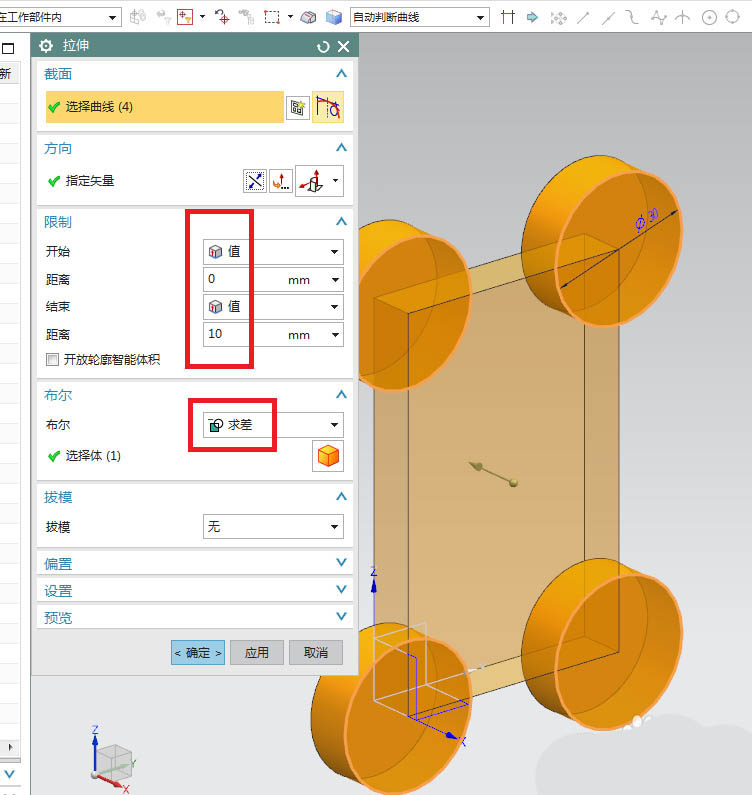

5、如下图所示，回到拉伸对话框，设置限制为：从0开始，10结束，布尔求差，点击确定。

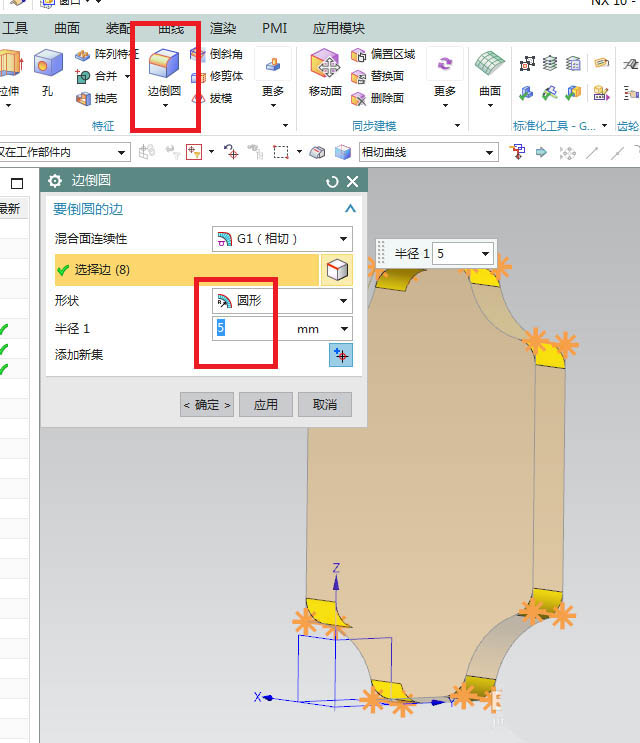

6、如下图所示，点击工具栏中的“边倒圆”图标，点击工具栏中的白条实体边线，对话框中设置半径为5，点击确定。

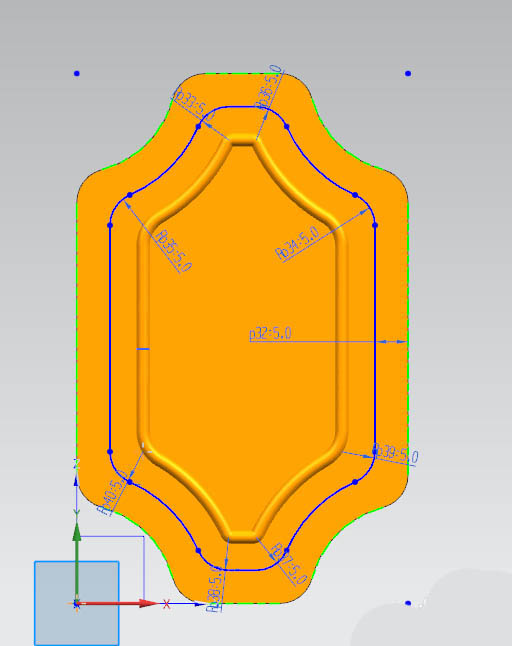

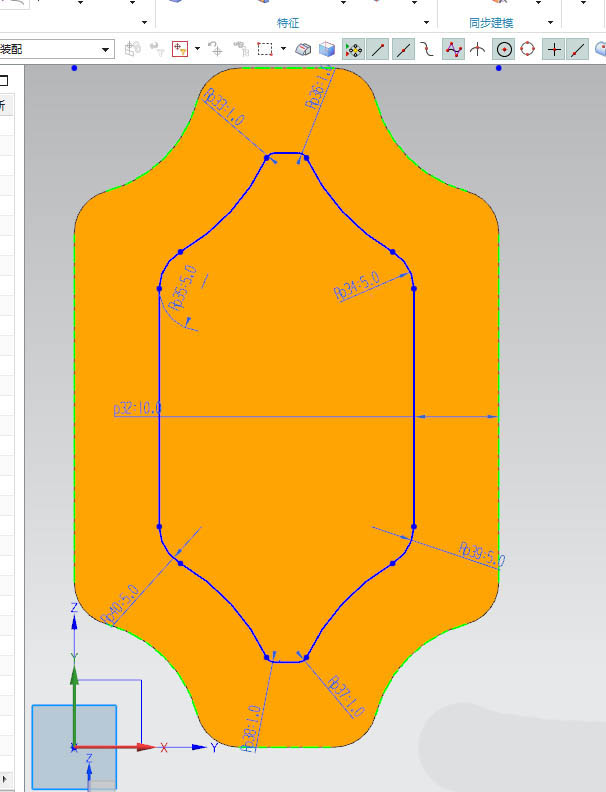

7、如下图所示，点击工具中的“草图”图标，点击实体中的平面，进入草图，激活“偏置曲线”命令，向内偏置10，激活工具栏中的圆角过渡命令，画八个圆角，标注尺寸，确定形状，点击完成，退出草图。

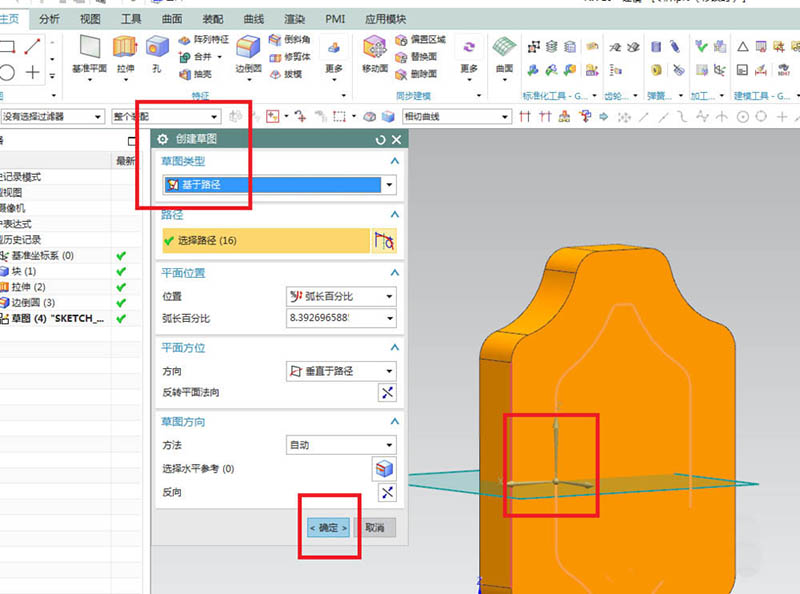

8、如下图所示，点击工具栏中的“草图”图标，对话框中将草图类型改成“基于路径”，点击草图，点击确定，进入草图。

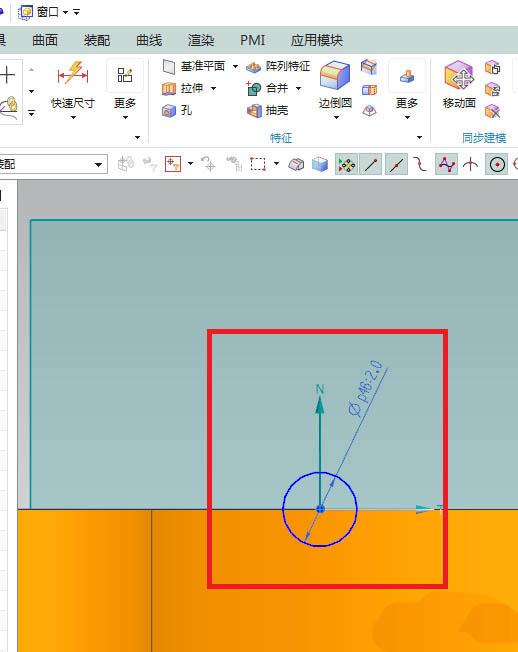

9、如下图所示，激活圆命令，以坐标原点为圆心画一个圆，双击修改圆的直径为ø2，点击完成，退出草图。

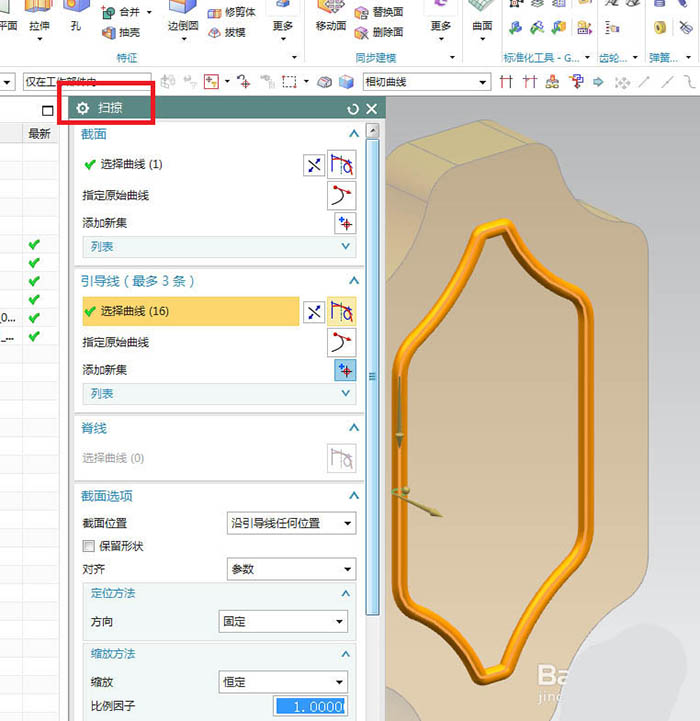

10、如下图所示，执行【菜单——插入——扫掠——扫掠】，截面选择圆草图，引导线选择之前偏置生成的草图，点击确定。
11、如下图所示，双击编辑扫掠路径的草图，将偏置改成5，将过渡的圆角全部设置为5，点击完成，退出草图。

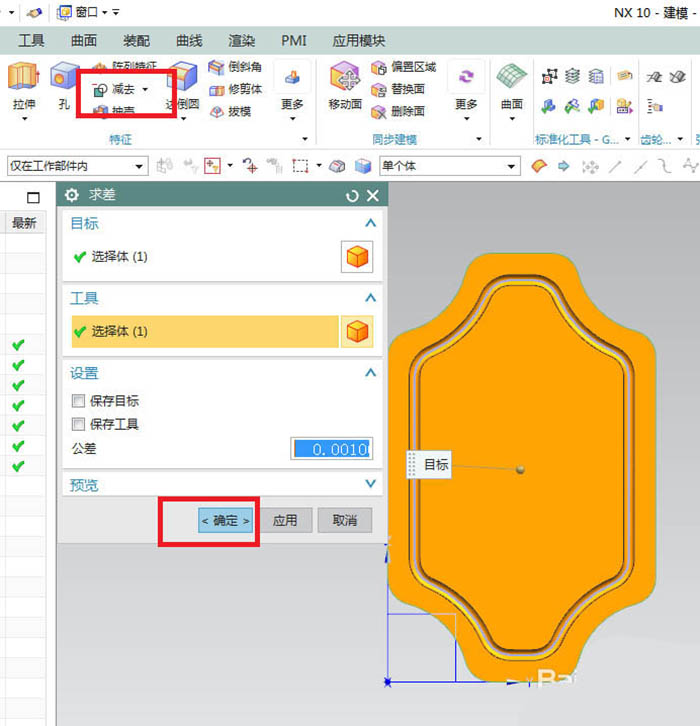

12、如下图所示，点击工具栏中的“减去”图标，对话框中的目标选择主要实体，工具选择扫掠实体，点击确定。

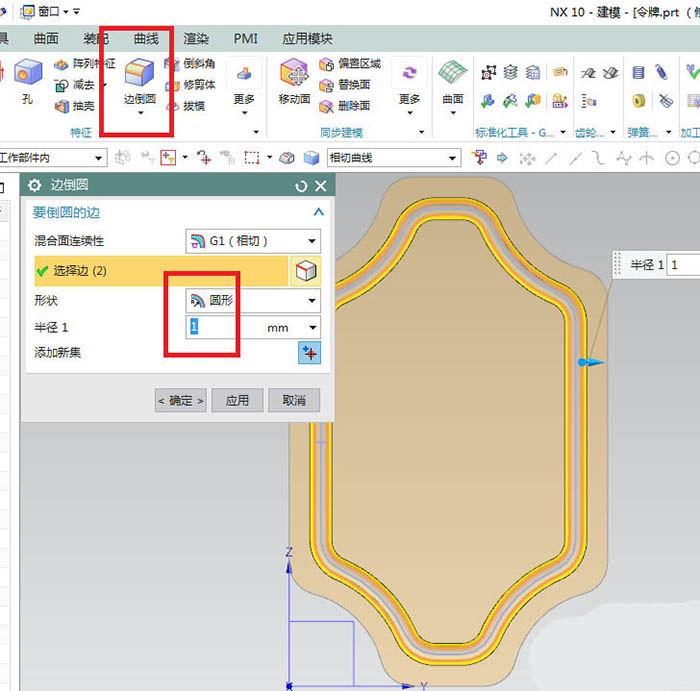

13、如下图所示，点击工具栏中的“边倒圆”图标，点击实体中的两个实体边线，对话框设置半径为1，点击确定。

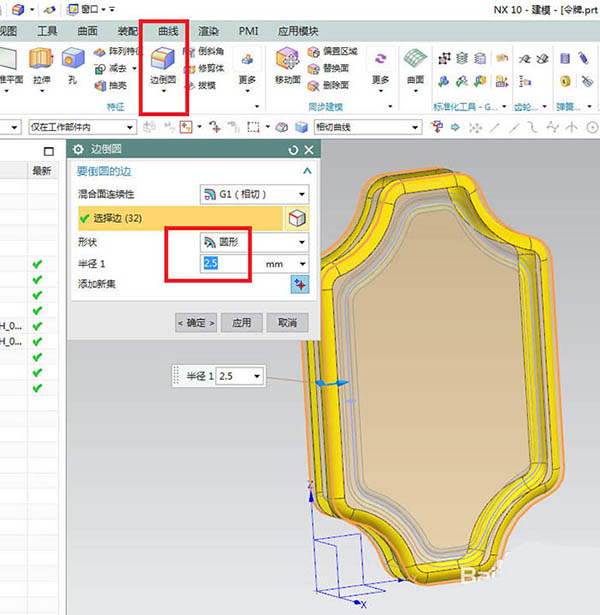

14、如下图所示，点击工具栏中的“边倒圆”图标，点击实体中的两个实体边线，对话框设置半径为2.5，点击确定。

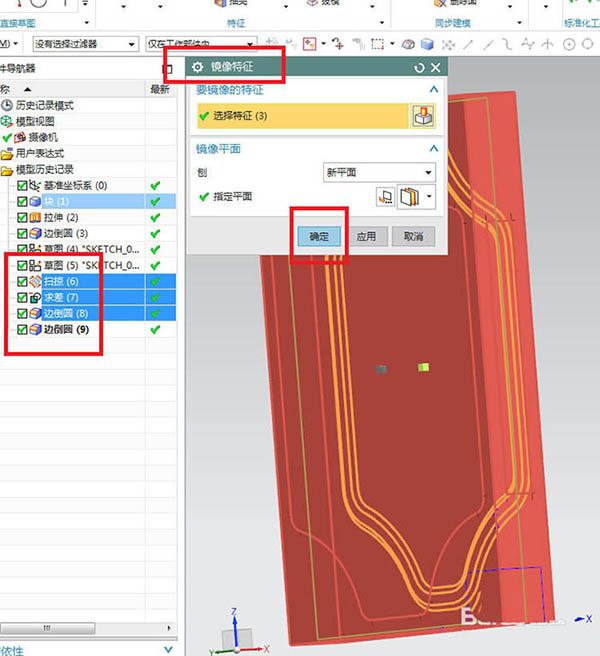

15、如下图所示，执行【更多——镜像特征】，要镜像的特征，选择部件导航器中的三个特征，镜像平面选择“新平面”，两个平面的中间面，点击确定。

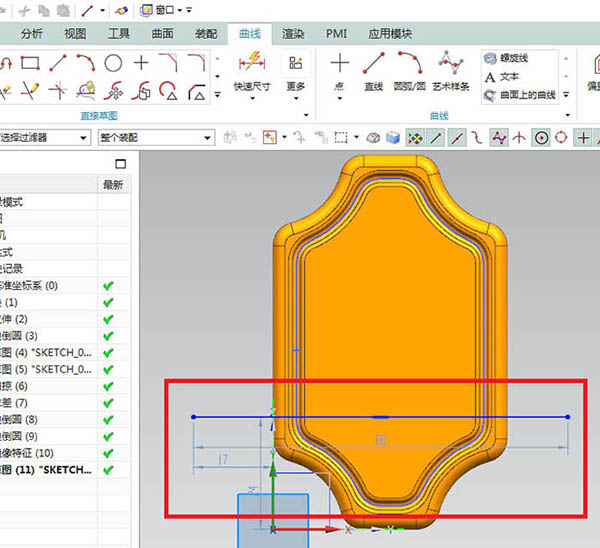

16、如下图所示，点击工具栏中的“草图”图标，点击“创建草图”对话框中的“确定”，进入草图，激活直线命令，画一条水平线段，点击“完成草图”，退出草图。

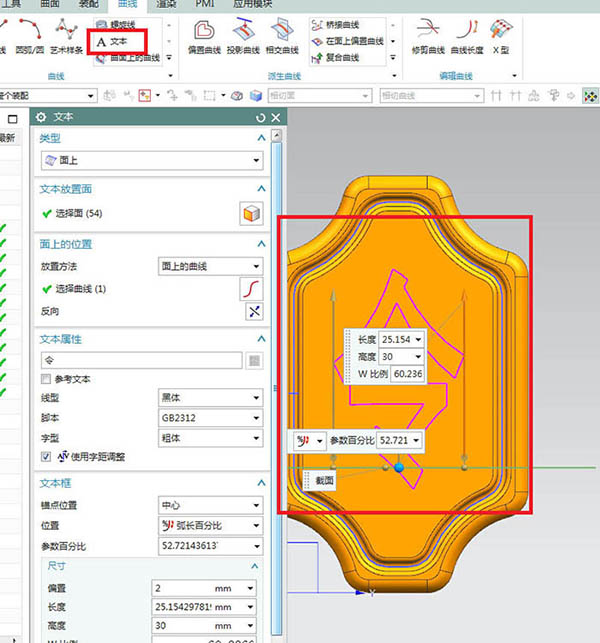

17、如下图所示，执行【曲线——文本】，激活“文本”命令，输入“令”，手动修改文字“令”的大小，点击确定。

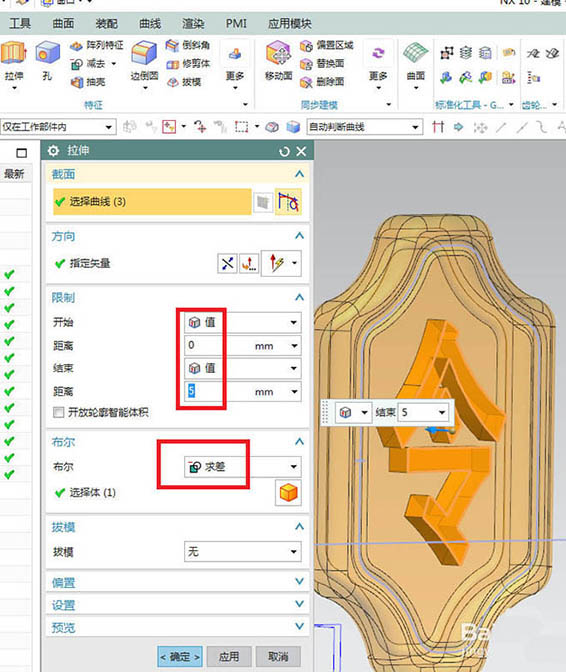

18、如下图所示，点击工具栏中的“拉伸”图标，点击文本为截面，设置距离为：从0开始，5结束，布尔求差，点击确定。

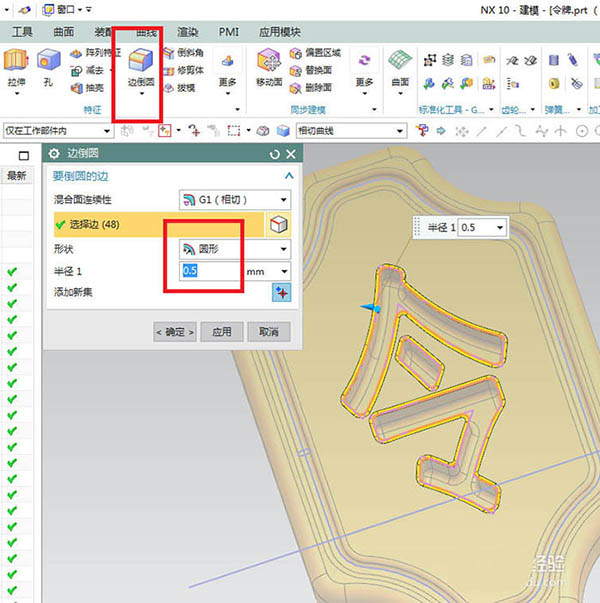

19、如下图所示，点击工具栏中的“边倒圆”图标，激活“边倒圆”命令，然后一步一步给“令”字进行边倒圆过渡。

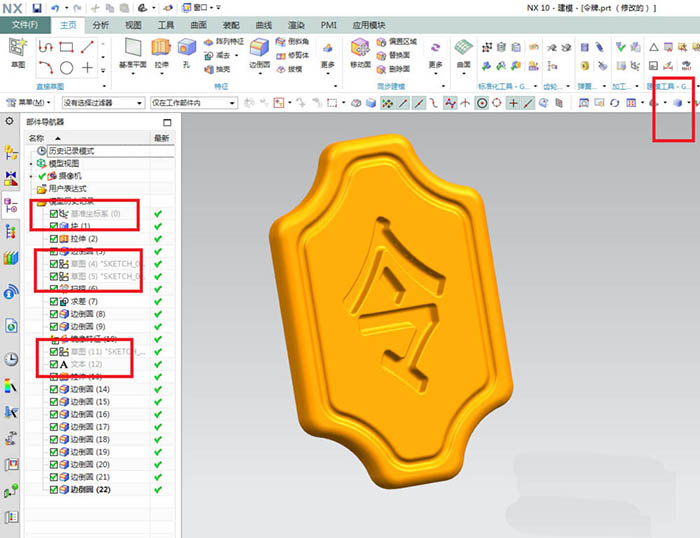

20、如下图所示，将所有的基准、草图和文字等全部隐藏，然后将显示设置为着色。

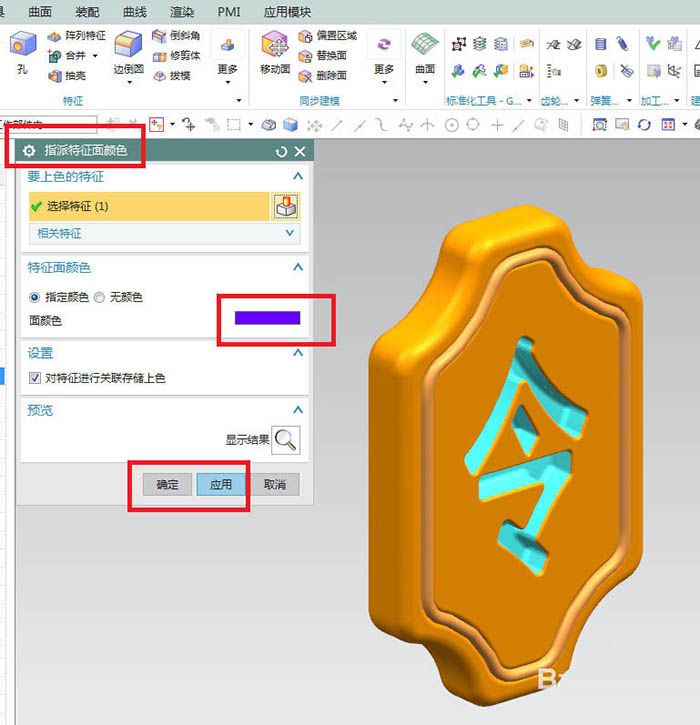

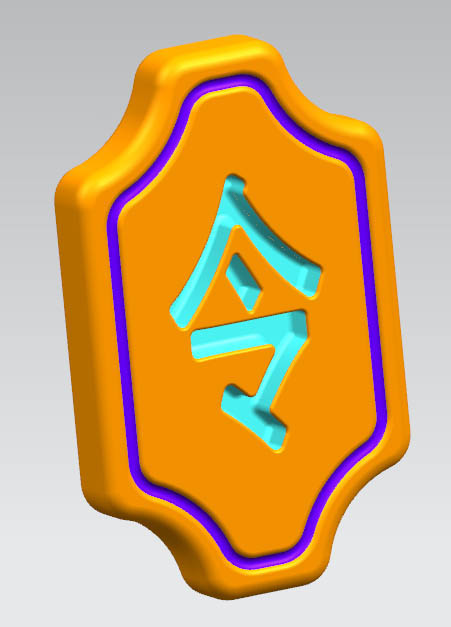

21、如下图所示，给实体特征指定颜色。“令”字为青色，扫掠的特征设置为紫色。至此，一个简单的“令牌”建模完成。
以上就是UG10.0建模三维立体的令牌的教程，希望大家喜欢，请继续关注脚本之家。
