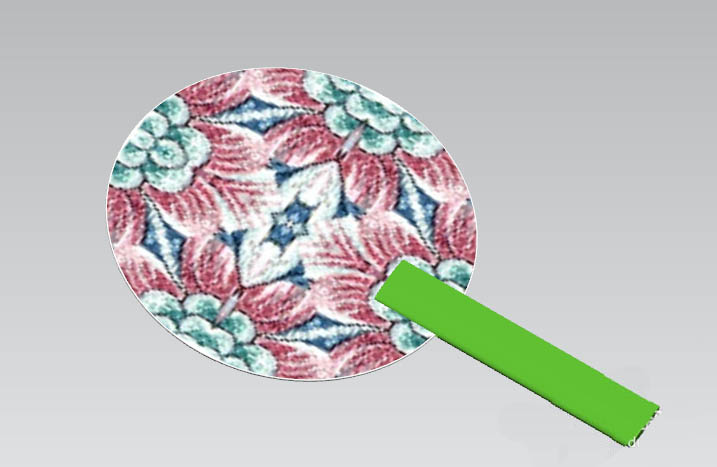

UG10.0想要建模圆形扇子，如下图所示的带图案的圆形扇子，该怎么创建你额？下面我们就来看看详细的教程。

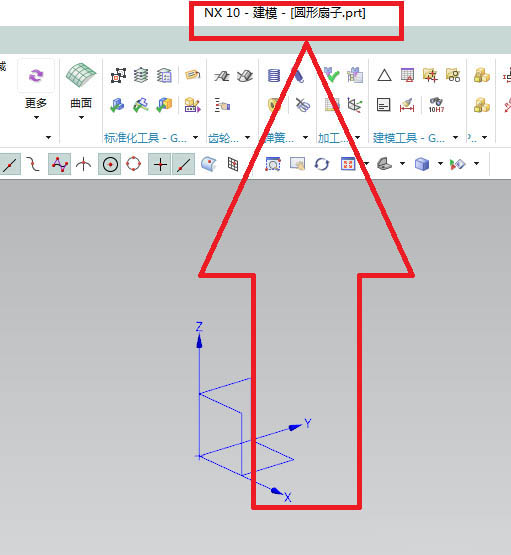

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“圆形扇子”。

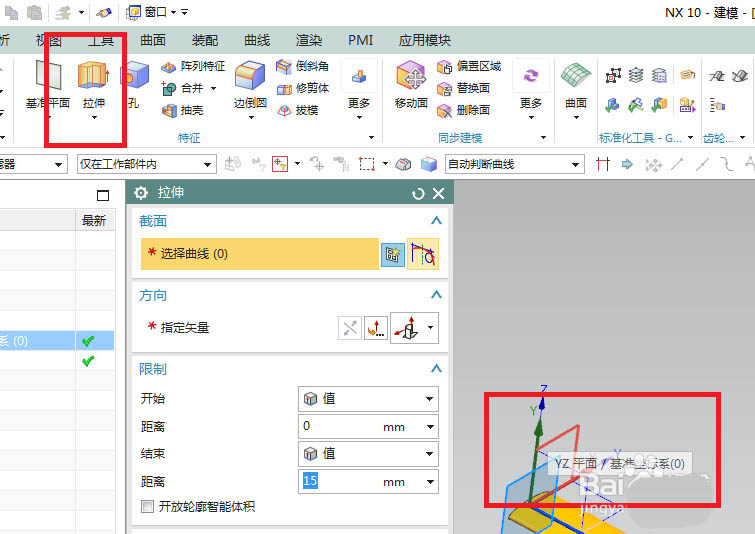

2、如下图所示，点击工具栏中的拉伸图标，点击基准坐标系中的YZ平面。

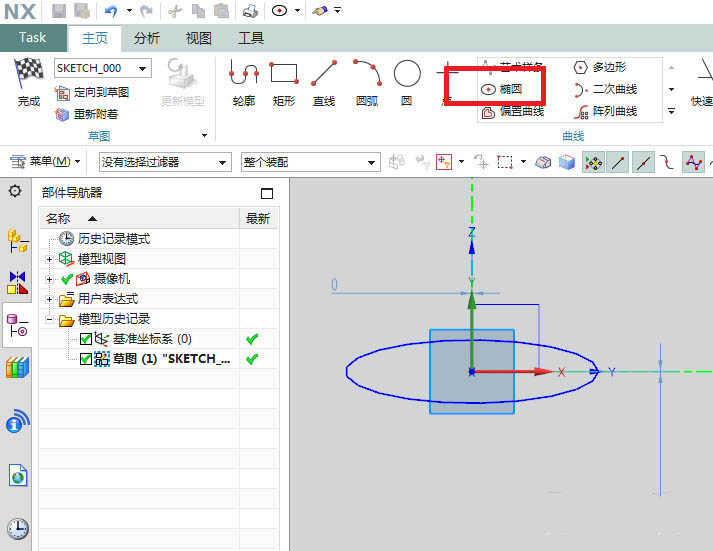

3、如下图所示，激活工具栏中的“椭圆”图标，以坐标原点为圆心画一个椭圆，点击完成退出草图。

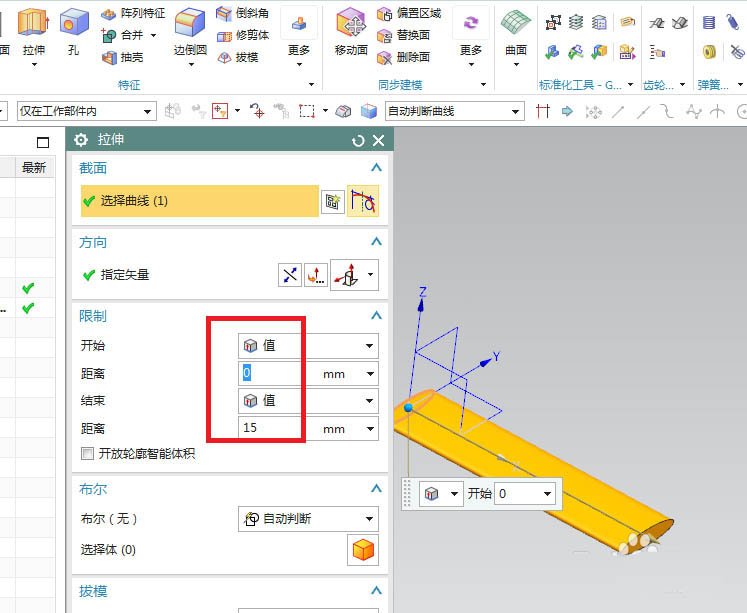

4、如下图所示，回到拉伸对话框，设置限制：从0开始，距离15结束，点击确定。

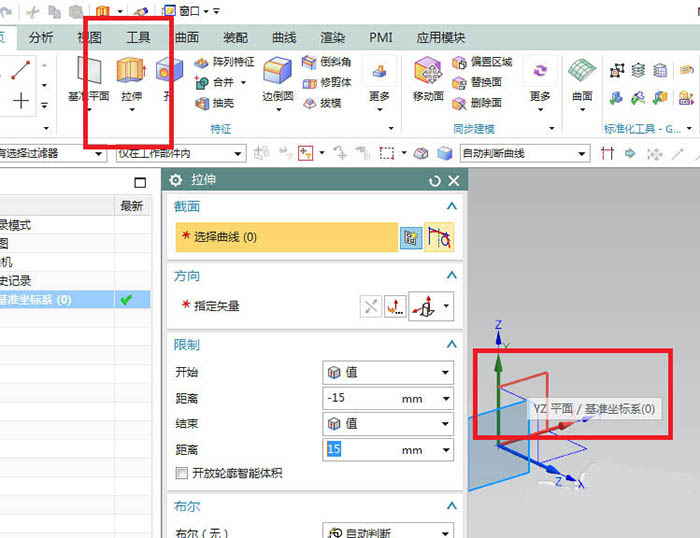

5、如下图所示，点击工具栏中的拉伸图标，点击基准坐标系中的YZ平面。

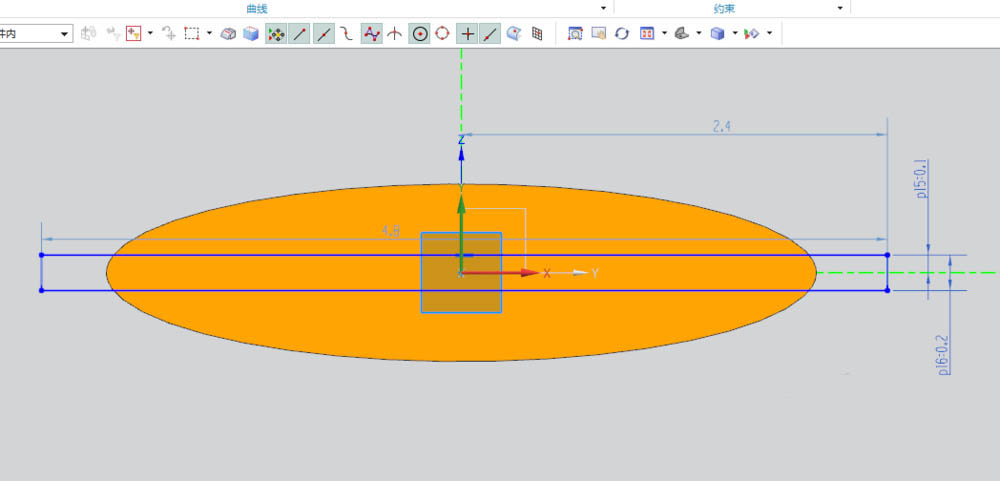

6、如下图所示，激活工具栏中的矩形命令，随手画一个矩形，激活快速尺寸命令，标注尺寸：0.2、0.1，点击完成，退出草图。

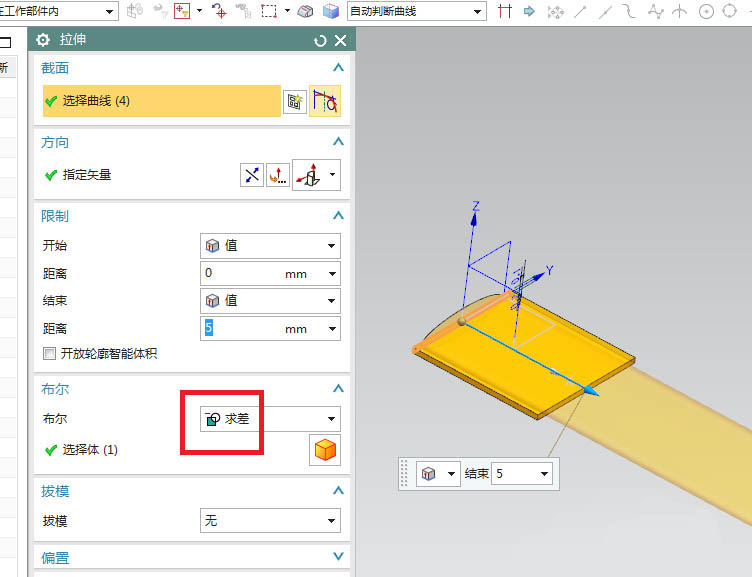

7、如下图所示，回到拉伸对话框，设置限制：从0开始，5结束，布尔求差，点击确定。

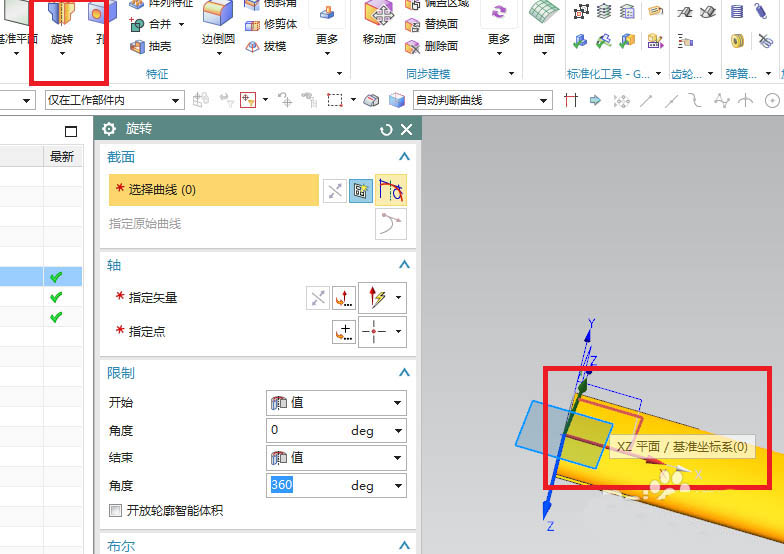

8、如下图所示，点击工具栏中的旋转图标，点击基准坐标系中的XZ平面。
9、如下图所示，进入草图，激活投影命令，将实体的一条短边线显示出来，激活轮廓命令，画一个矩形，激活快速尺寸命令，标注尺寸7.5，点击完成，退出草图。

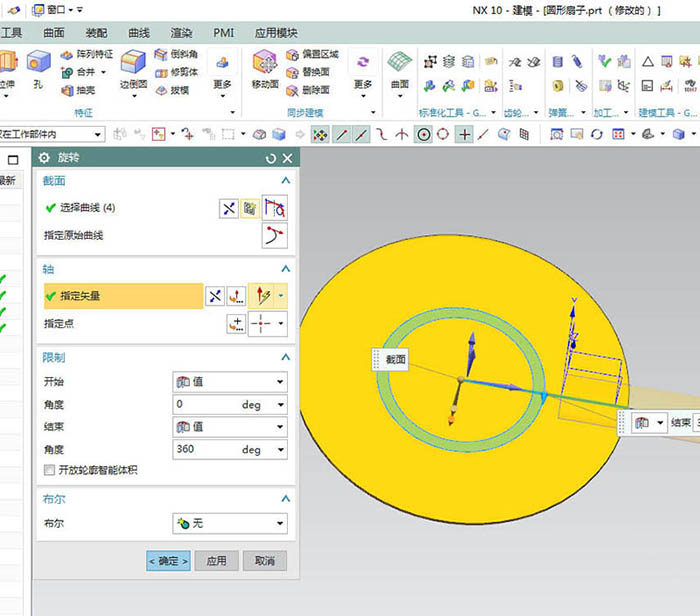

10、如下图所示，回到旋转对话框，选择短线为旋转轴，点击确定。

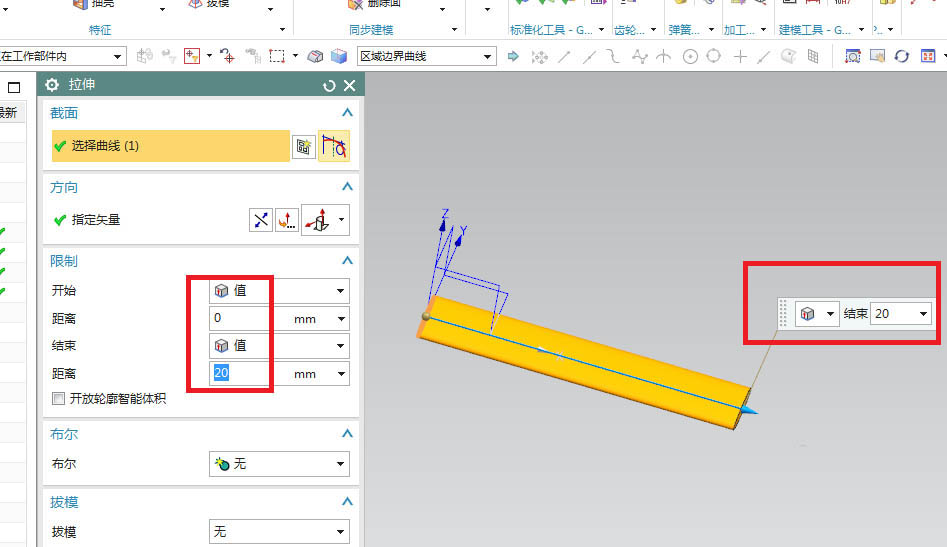

11、如下图所示，点击第一个拉伸特征，将长度15改成20，点击确定。

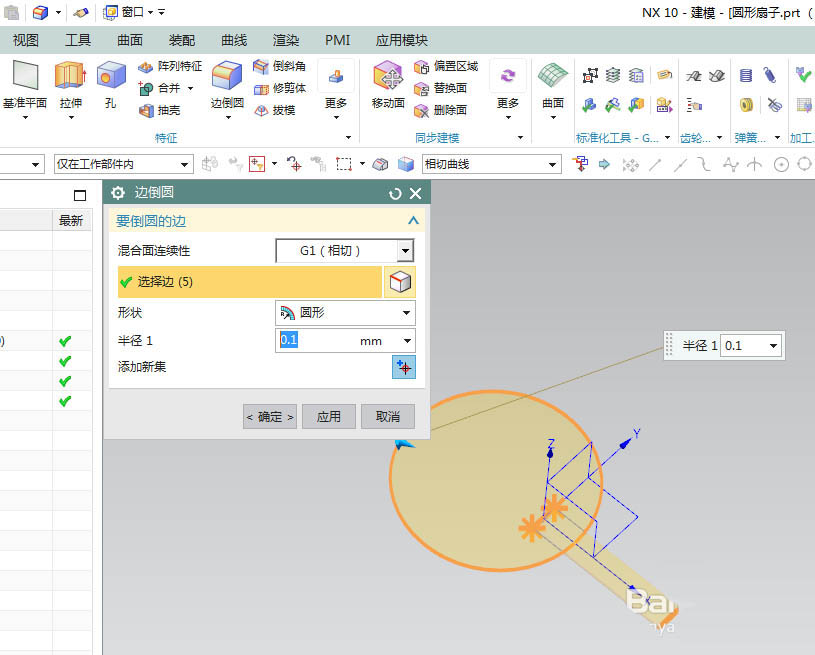

12、如下图所示，点击工具栏中的边倒圆命令，点击实体中的所有边线，对话框中设置半径为0.1，点击确定。

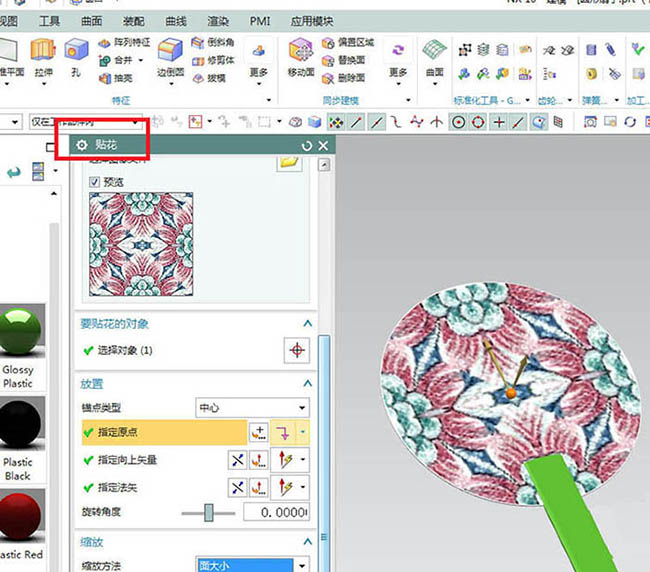

13、如下图所示，将基准坐标系隐藏，将显示先改成着色，再改成艺术外观，执行【菜单——视图——可视化——材料/纹理】，给拉伸实体指定一种 效果，执行【菜单——视图——可视化——贴花】，给圆形扇面贴上贴花。至此，一个圆形的扇子就建模完成了。
以上就是UG10.0建模圆形扇子的教程，希望大家喜欢，请继续关注脚本之家。
