UG10.0建模木箱该怎么实现呢？下面我们就来看看ug建模木箱的教程。

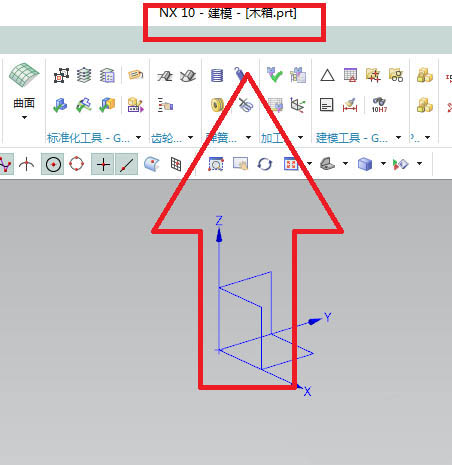

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为“木箱”。

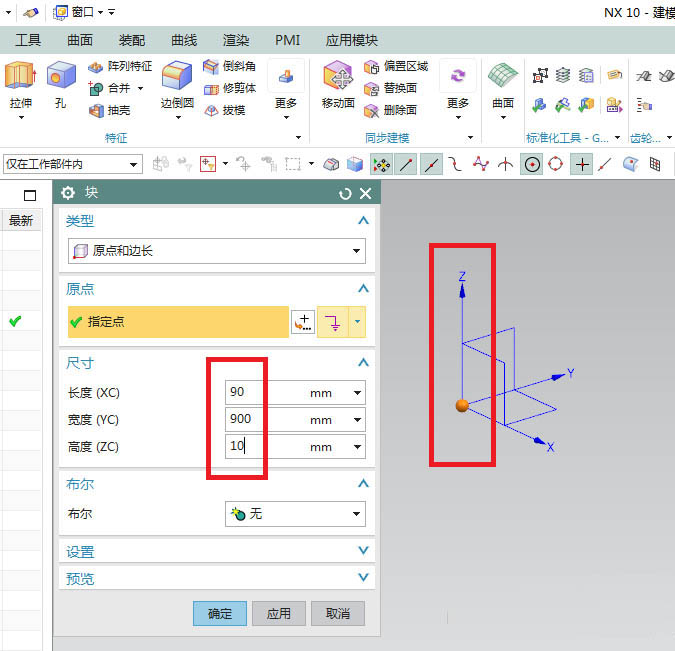

2、如下图所示，执行【菜单——插入——设计特征——长方体】，设置尺寸：90x900x10，默认坐标原点，点击应用，完成长木板的创建。

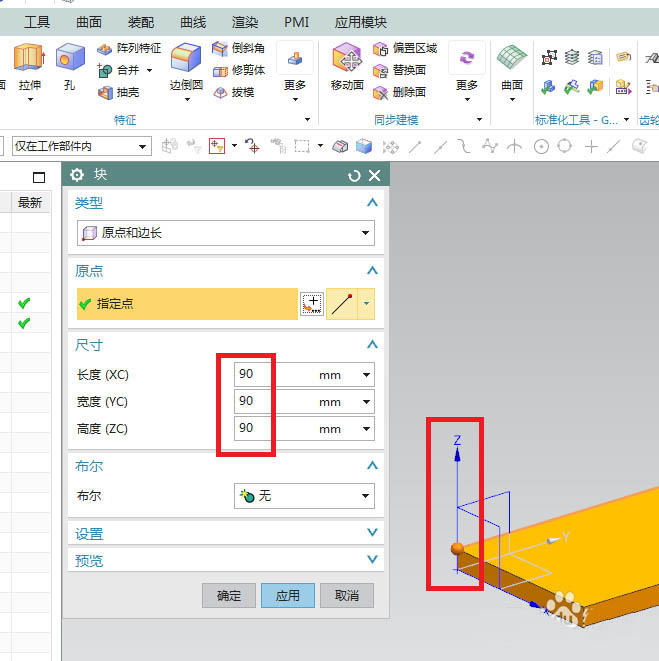

3、如下图所示，设置尺寸：90x90x90，指定点：0,0,10，点击确定，完成正方体的创建。

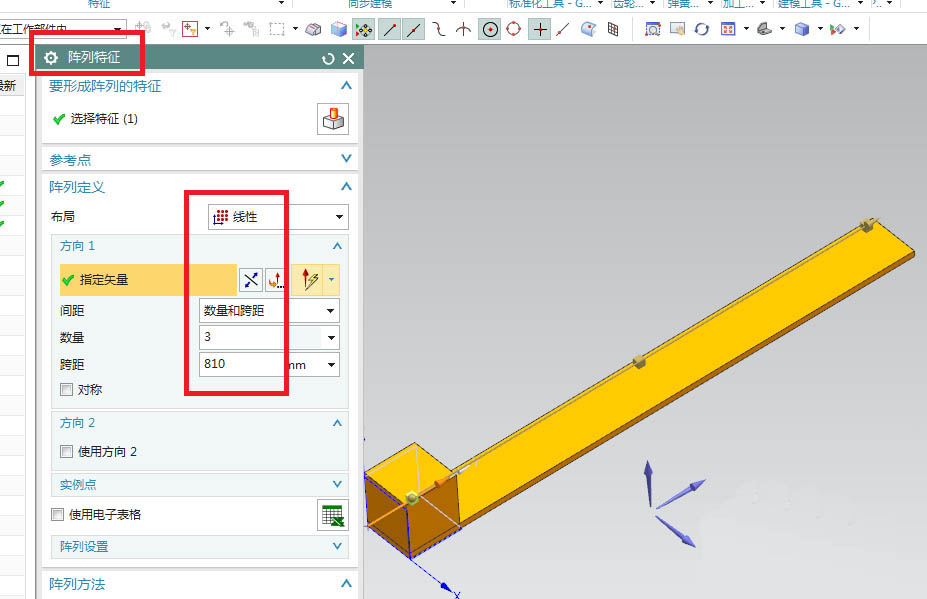

4、如下图所示，执行【菜单——插入——关联复制——阵列特征】，选中正方体，线性阵列，数量和跨距（数量3、跨距810），方向Y轴，点击应用。

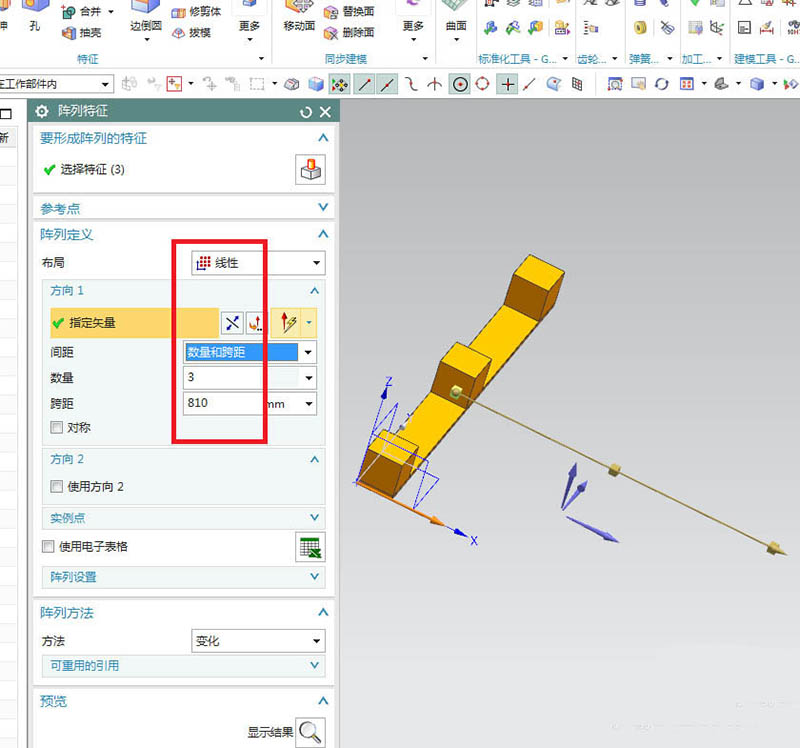

5、如下图所示，选中所有的实体，方向选择X轴，点击确定。
6、如下图所示，执行【菜单——插入——设计特征——长方体】，设置尺寸：90x90x10，指定点：0,0,100，点击确定。

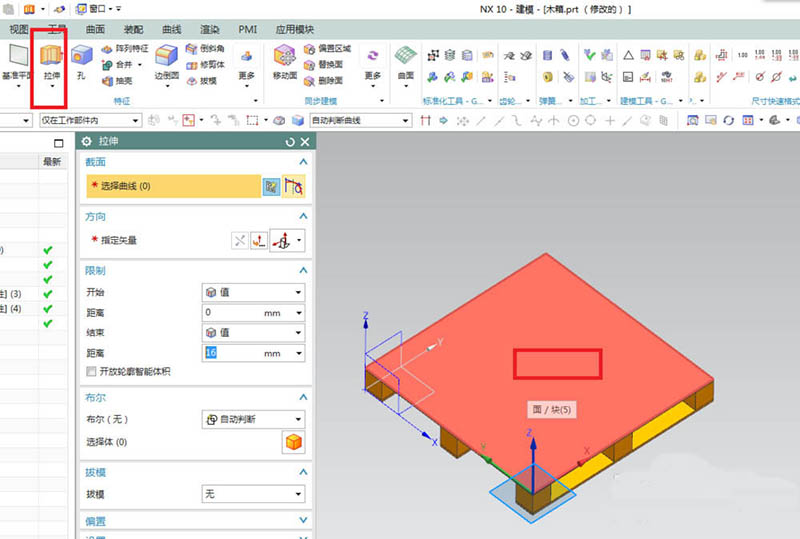

7、如下图所示，点击工具栏中的拉伸图标， 点击实体中的红色平面。

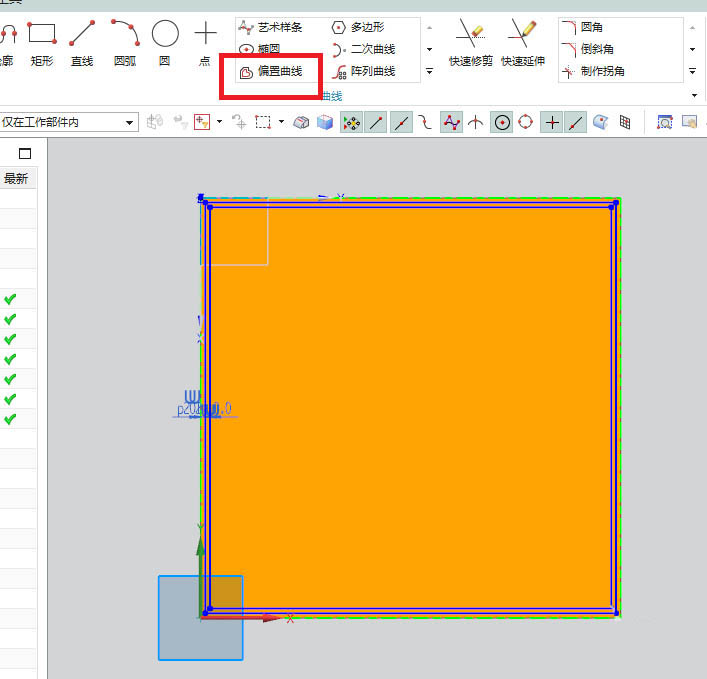

8、如下图所示，激活偏置曲线命令，连续向内偏置两次5，点击完成，退出草图。

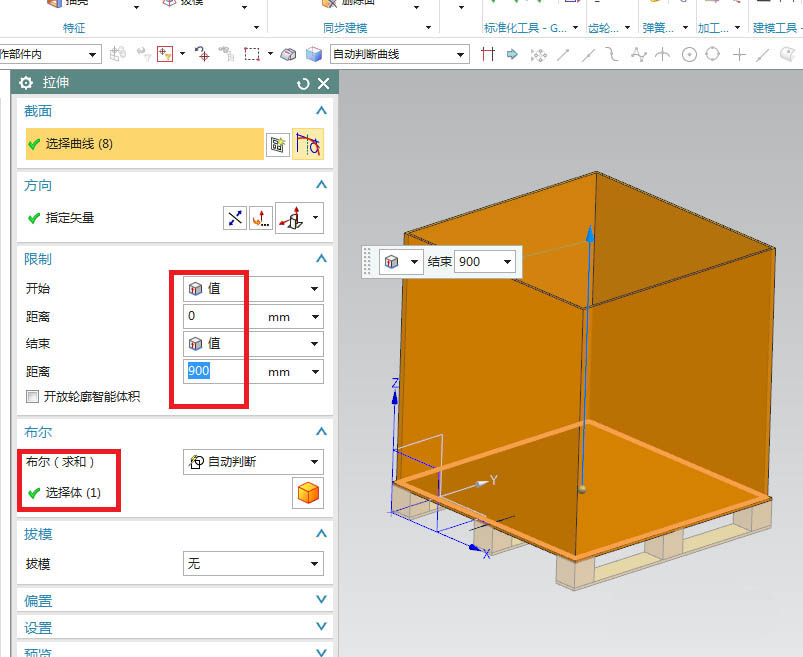

9、如下图所示，回到拉伸对话框，设置限制：从0开始，900结束，布尔自动求和，点击确定。

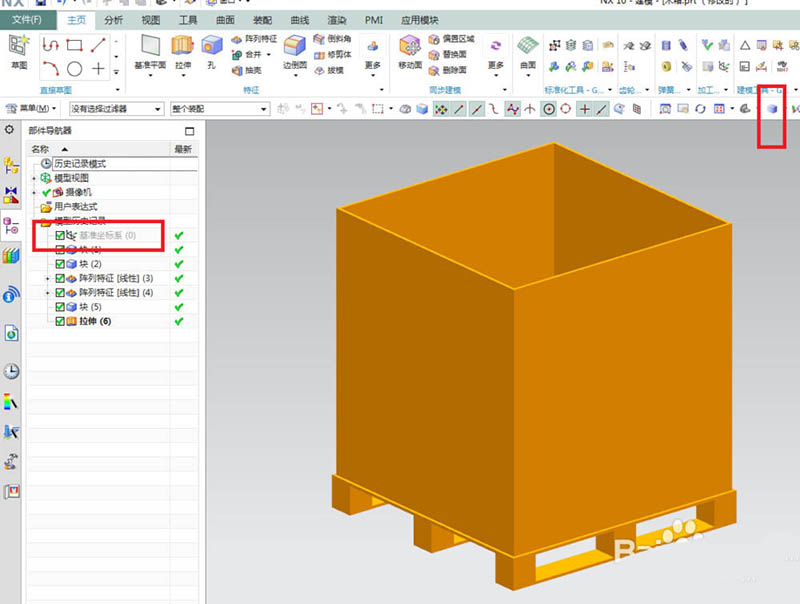

10、如下图所示，将基准坐标系隐藏好，将显示改成着色。

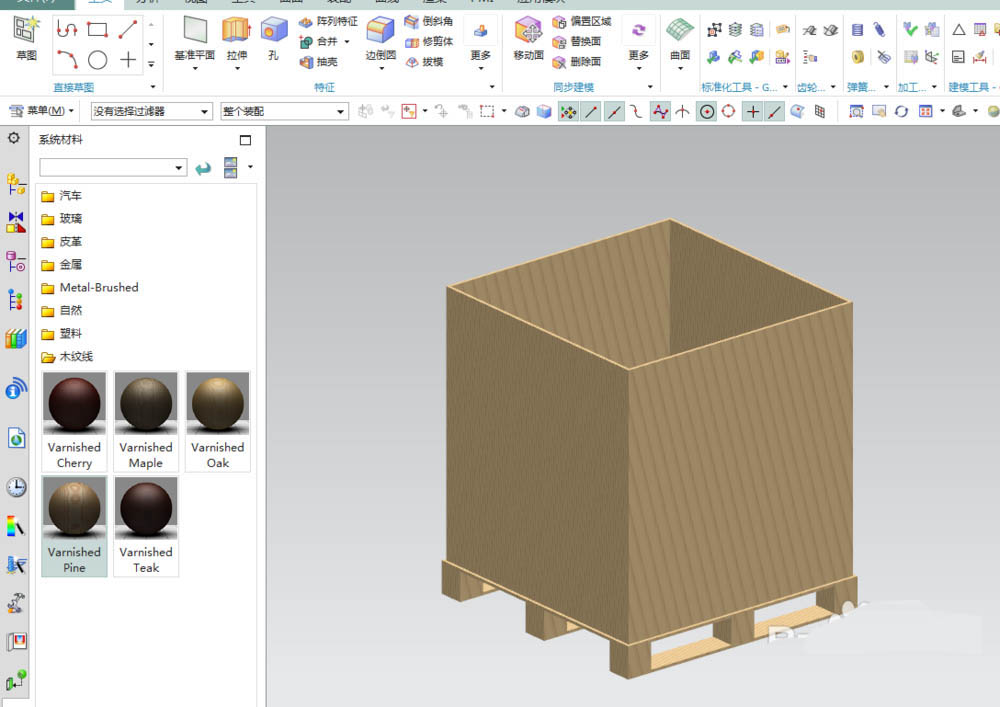

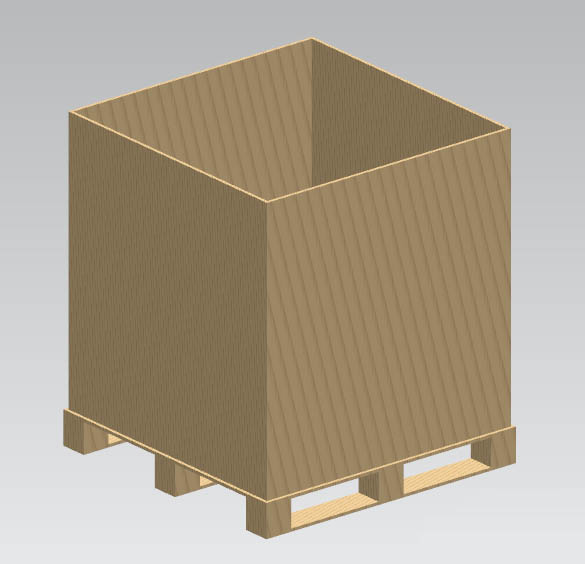

11、如下图所示，执行【菜单——视图——可视化——材料/纹理】，将显示改成艺术外观，选中所有实体，点击一种木纹线。组合的效果就是下图所示的了，这是笔者见过的工厂包装中的木箱。
以上就是ug木箱的建模方法，希望大家喜欢，请继续关注脚本之家。
