如图模型并不是一个装配体。可以说是一个整体模型，那么如果想要将模型中的各个部件独立生成工程图该怎么做呢？下面我们就来看看ug模型拆分生成二维工程图的教程。

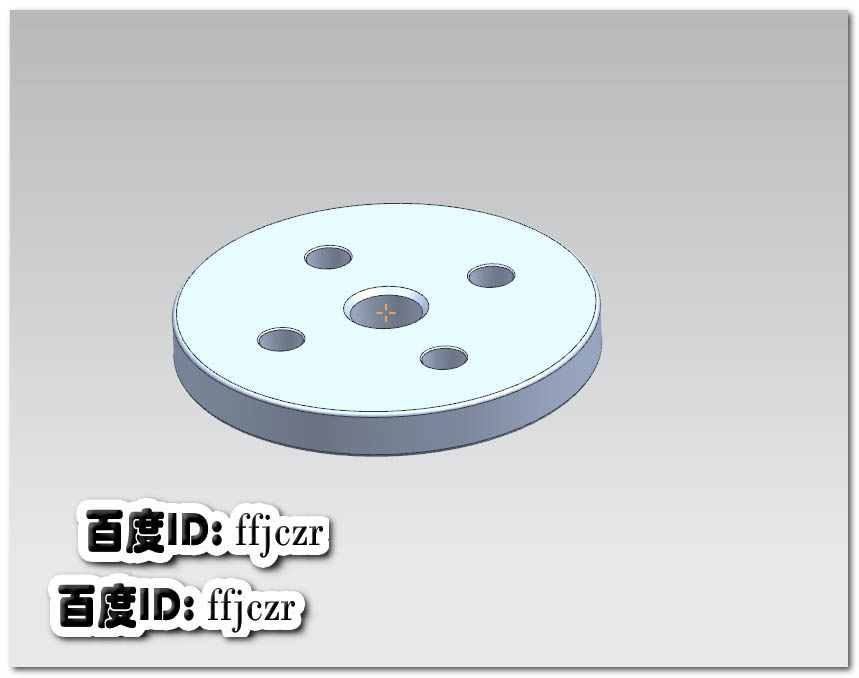

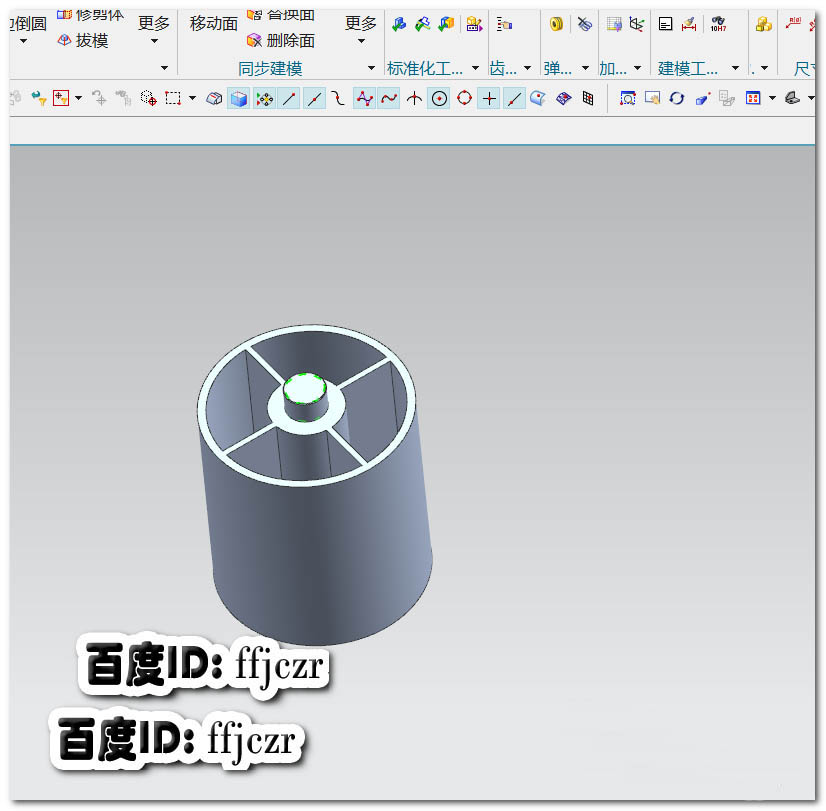

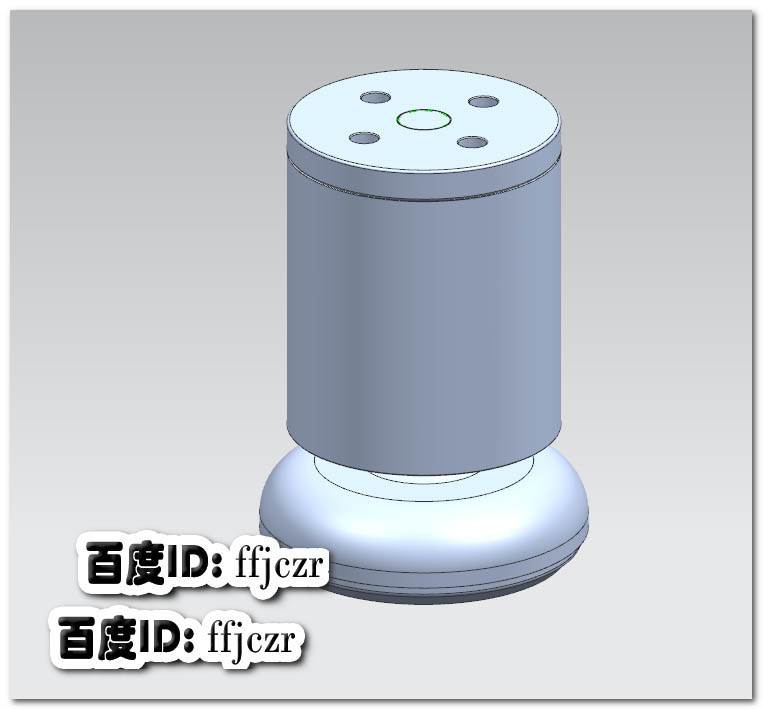

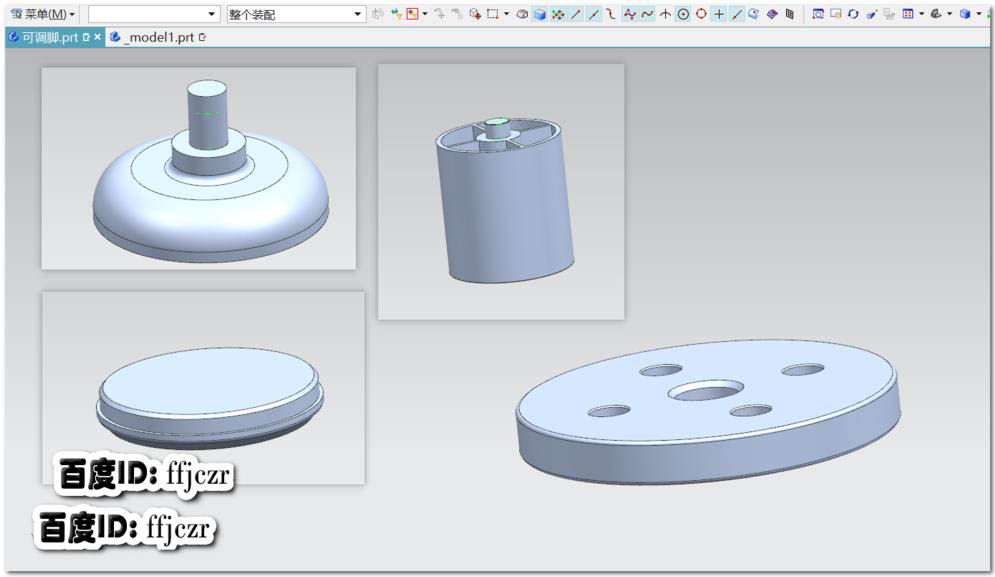

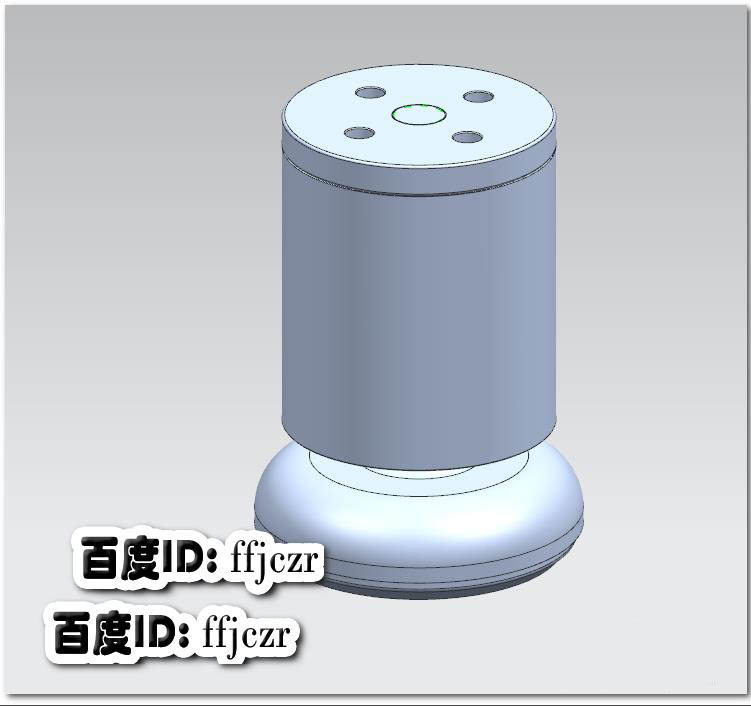

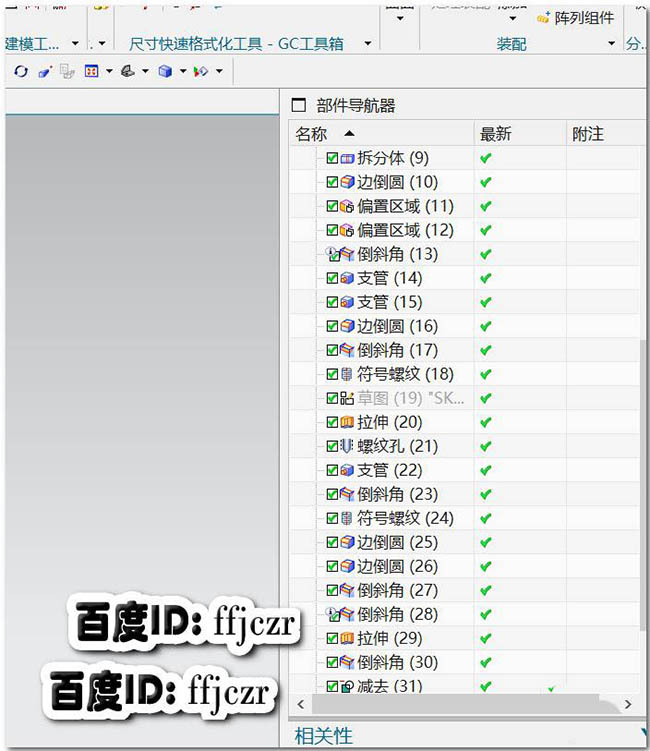

1、这个模型不是一个装配体，从部件导航器中可以看出整个模型的创建过程；但这整个模型是由四个部件组成的。如何让这模型生成四个独立部件的工程图呢？

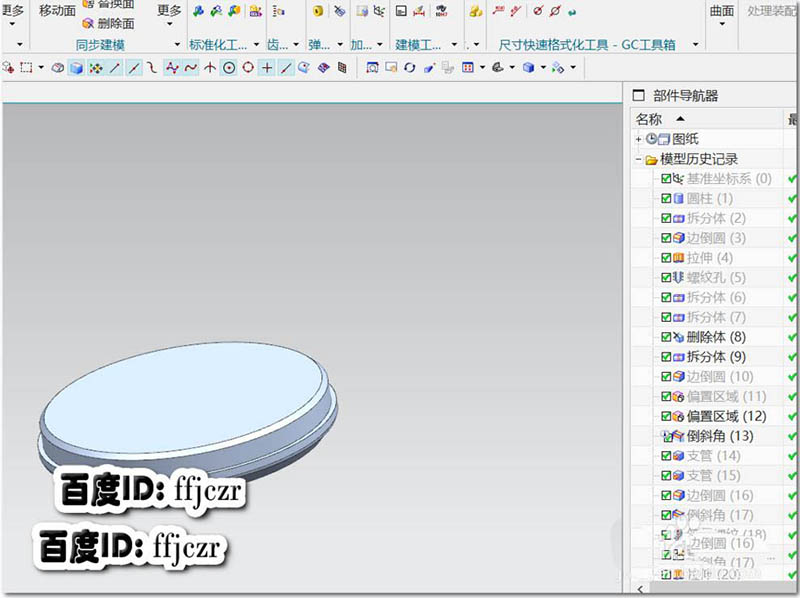

2、首先，显示要生成工程图的部件；其它部件隐藏起来。

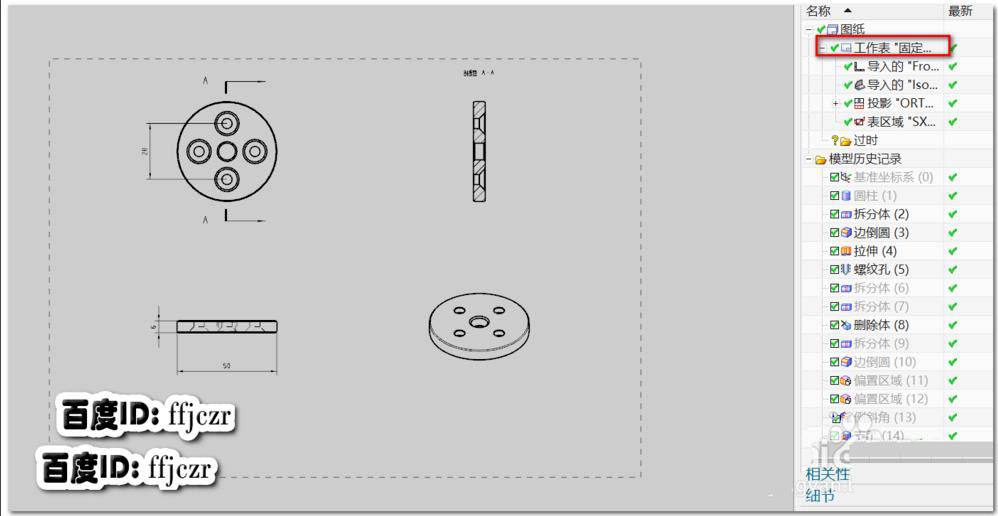

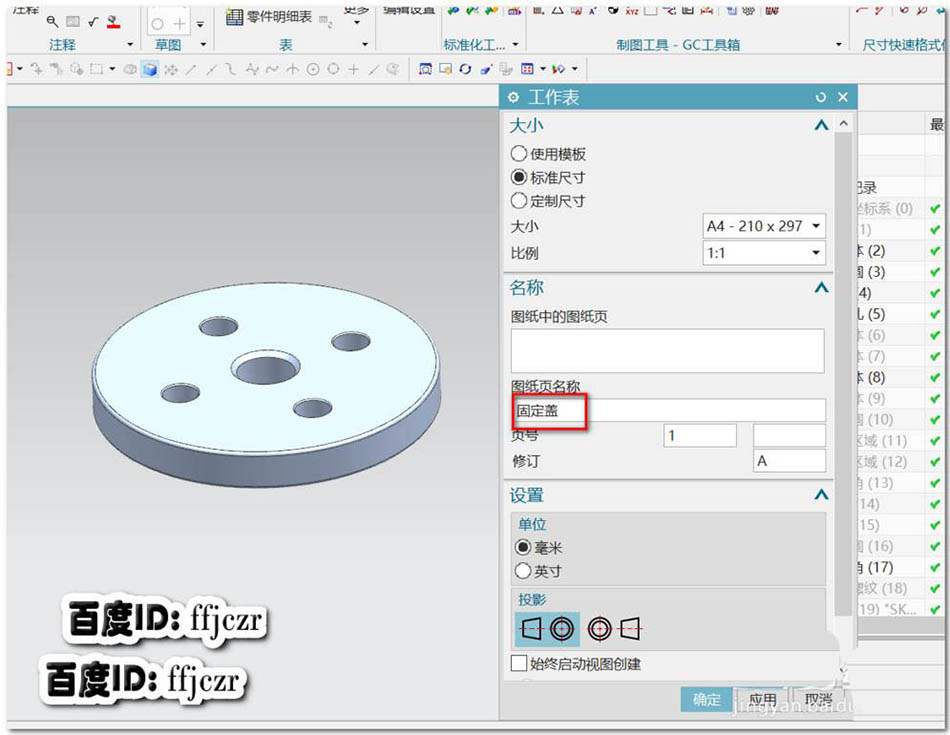

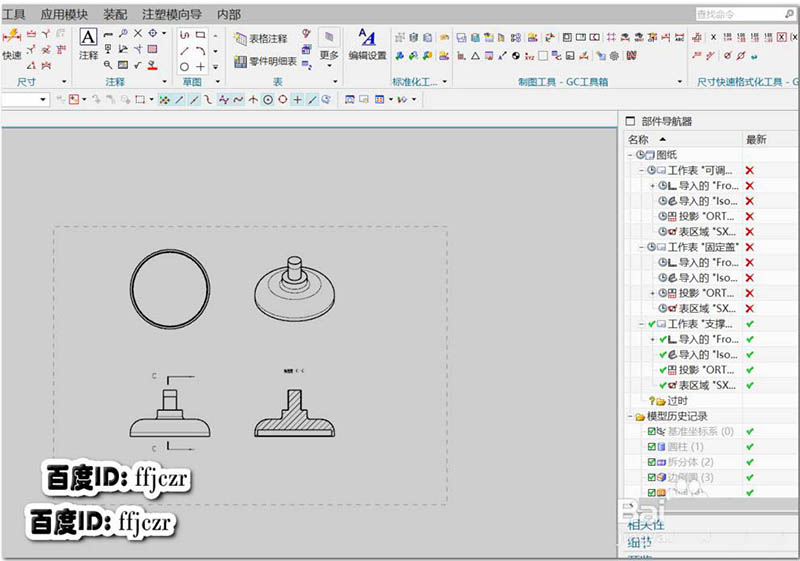

3、到制图模式中，新建图纸页；在弹出的对话框中将图纸的名称更改好。确定后，将模型的三个视图投影到工程图中（具体做法就不述说了）；得到该部件的工程图。

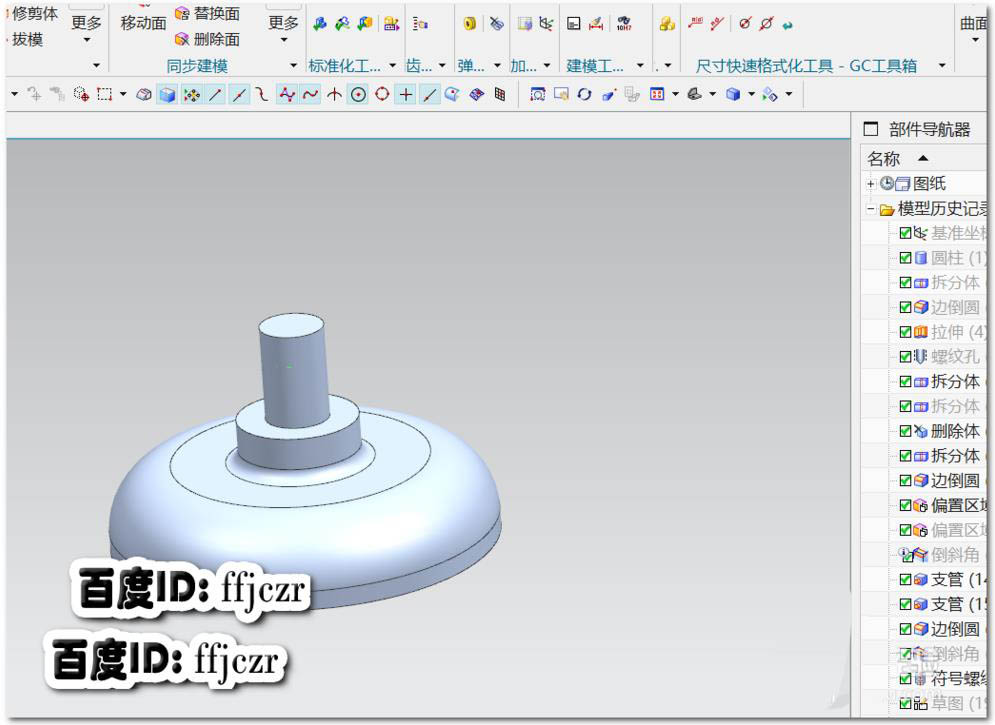

4、回到建模模式，将另外要生成工程图的部件显示出来；同样其它部件要隐藏哦。

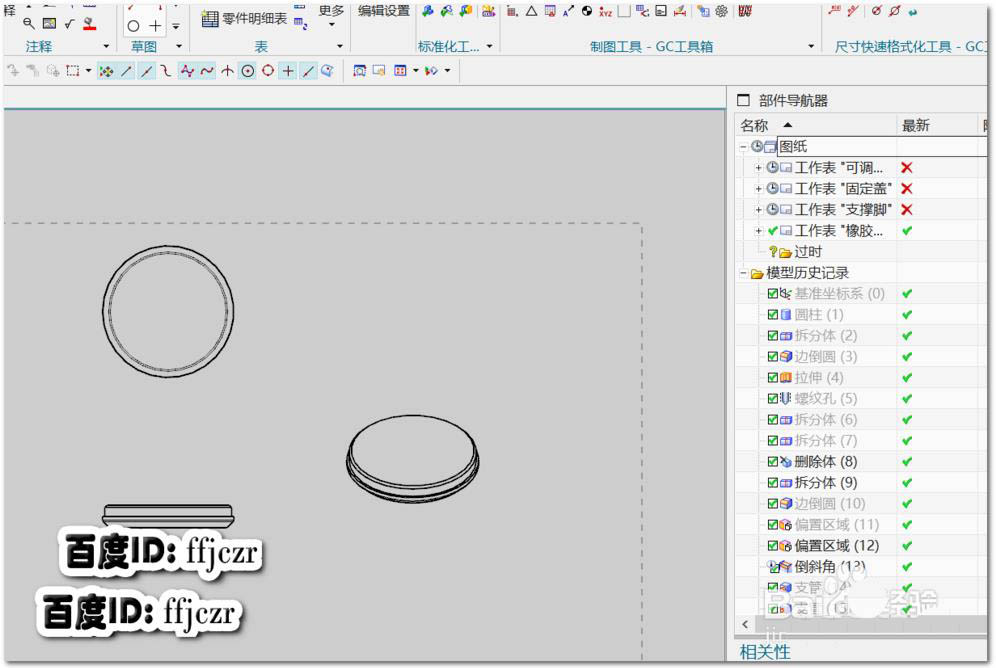

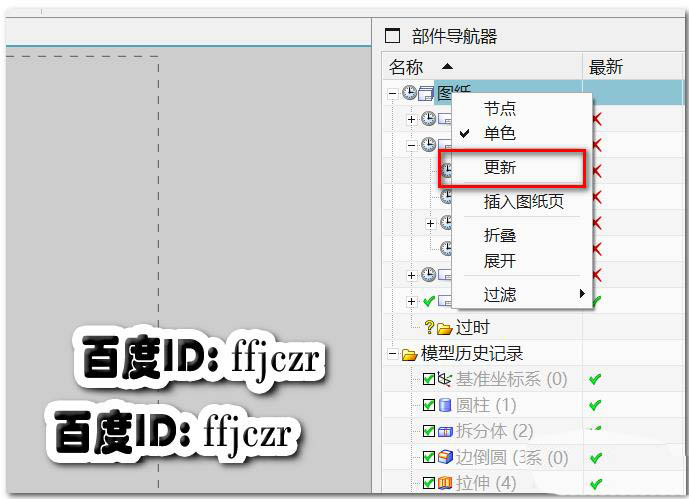

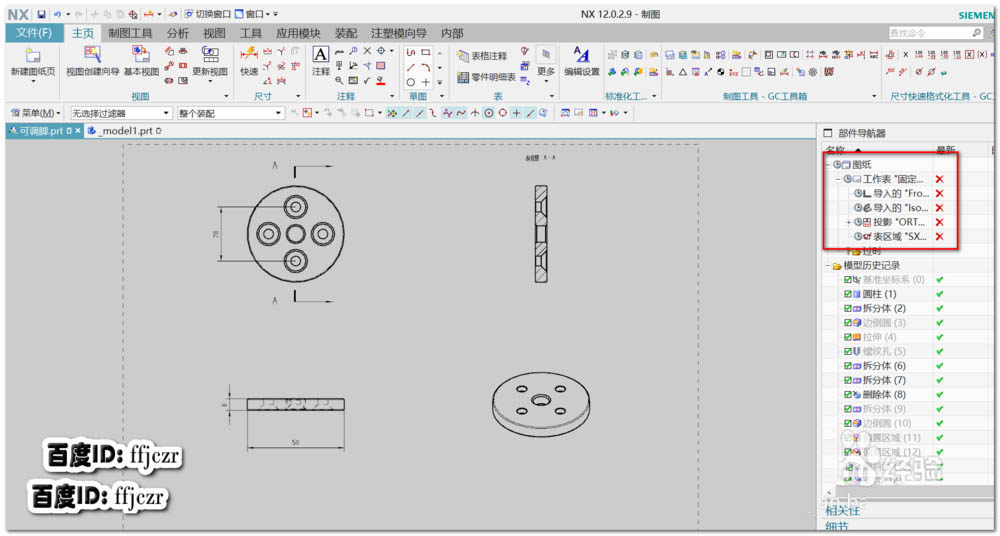

5、转到制图模式，这时可以看到部件导航器中第3步得到的工程图旁边显示了一列交叉，这是提示要更新，但千万不要点更新了。这是得到各部件工程图的关键。

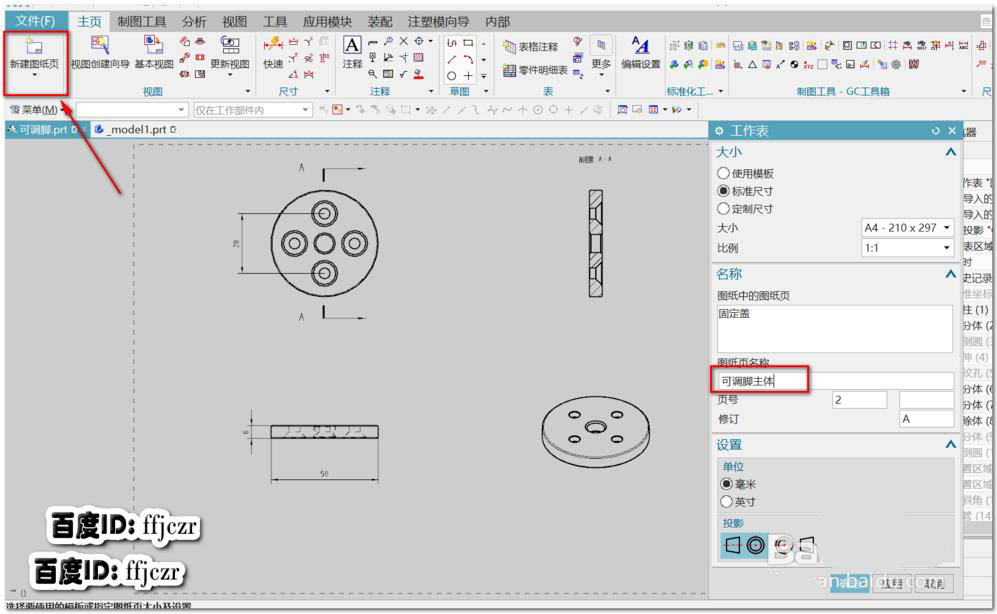

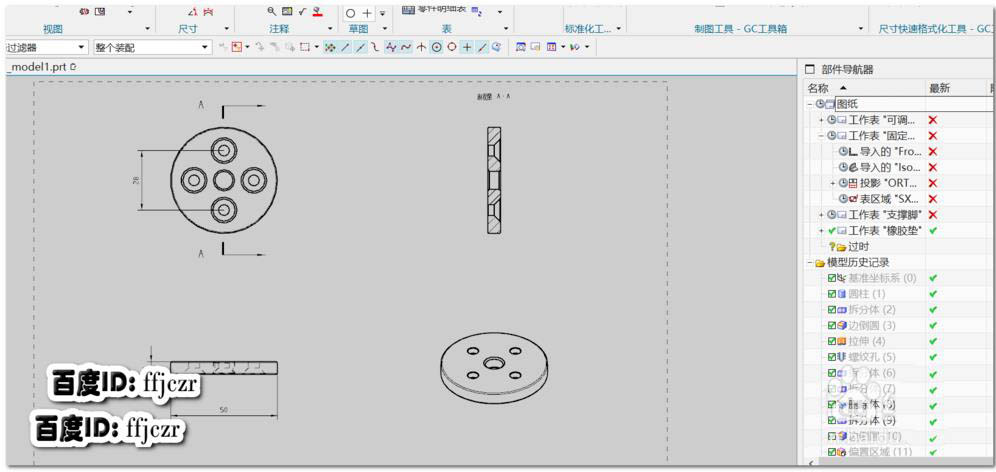

6、点选新建图纸面，在弹出的对话框中更好相应的名称。将部件的各视图投影到工程图中，进行工程图相应的操作，得到该部件的工程图。

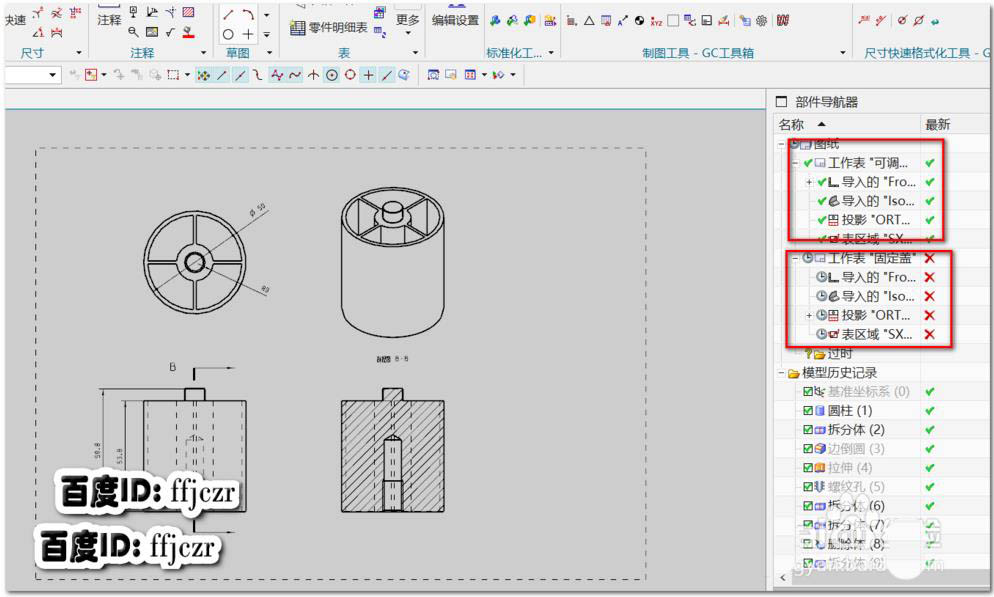

7、用同样的方法，对余下的二个部件进行独显后生成工程图。记住一定要在创建工程图时，对相应的工程图取好名称。
8、想要查看部件工程图，只要双击相应工程图即可。导航器中的图纸选项，千万不要点更新。
