十字架，基督的标志，想要建模十字架，该怎么建模呢？下面我们就来看看ug建模十字架的教程。

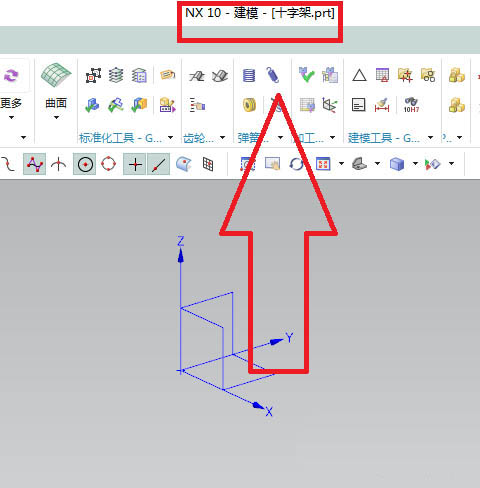

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“十字架”。

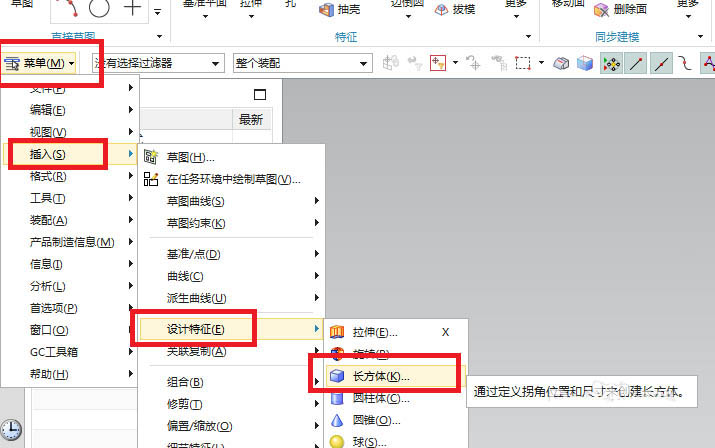

2、如下图所示，执行【菜单——插入——设计特征——长方体】，激活“长方体”命令。

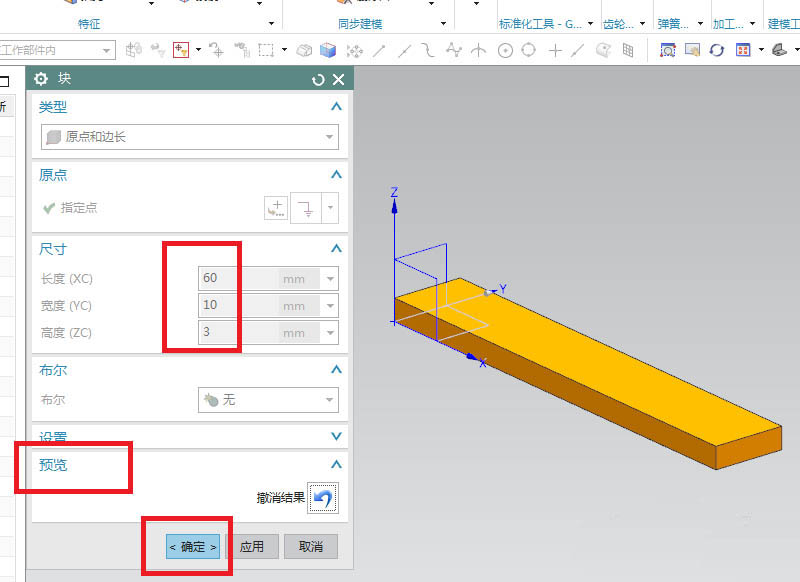

3、如下图所示，在对话框中设置尺寸：60x10x3，点击预览，看着效果点击确定。

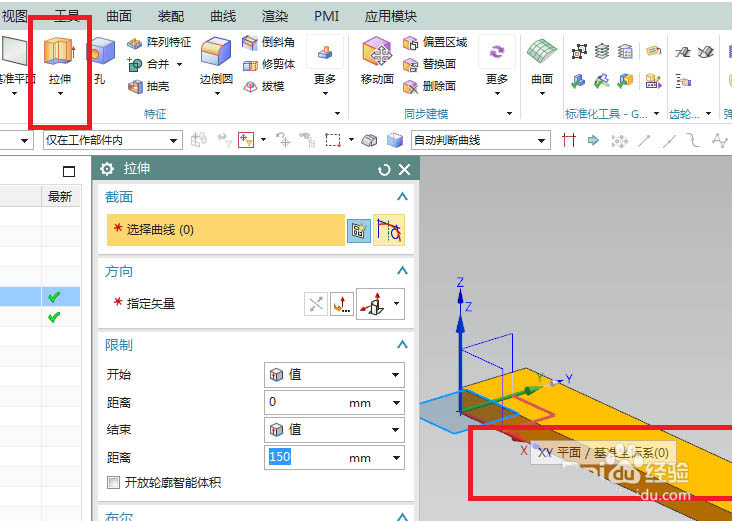

4、如下图所示，点击工具栏中的拉伸图标，点击基准坐标系中的XY平面。

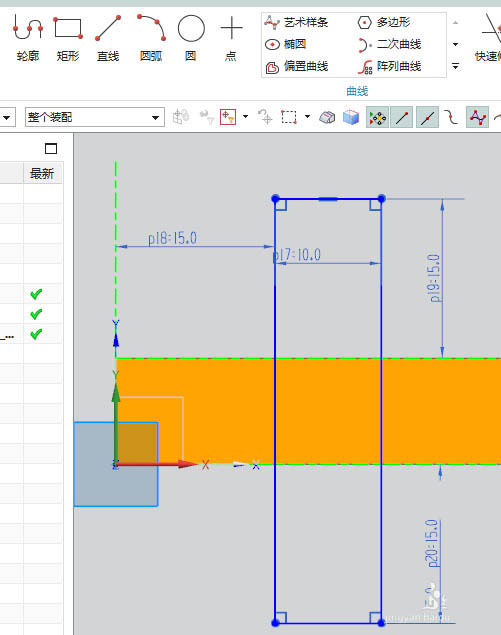

5、如下图所示，进入草图，激活矩形命令，画一个矩形，激活快速尺寸命令，标注尺寸确定位置：15、10、15、15，点击完成，退出草图。

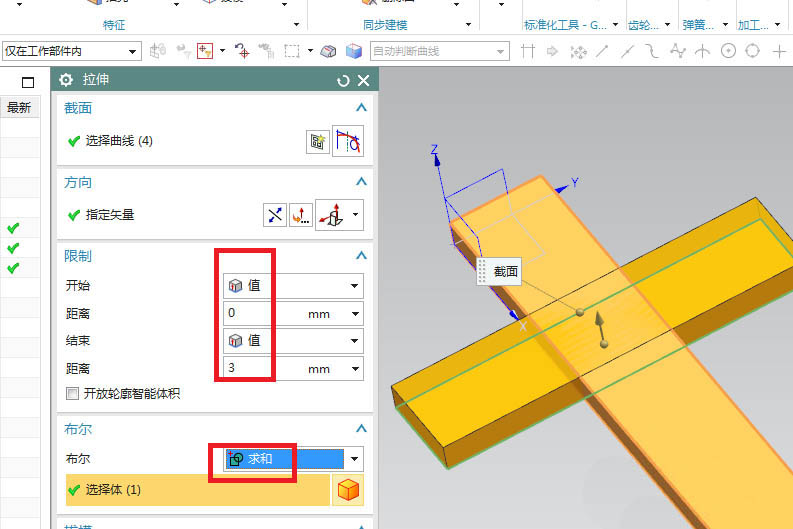

6、如下图所示，回到拉伸对话框，布尔求和，设置限制为：从0开始，3结束，点击确定。

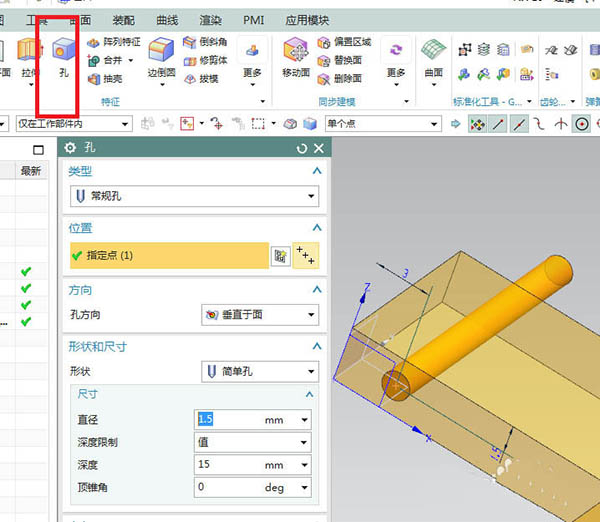

7、如下图所示，点击工具栏中的孔图标，激活孔命令，点击长方体的一个侧面，进入草图确定点的位置，设置尺寸：直径1.5，点击确定。

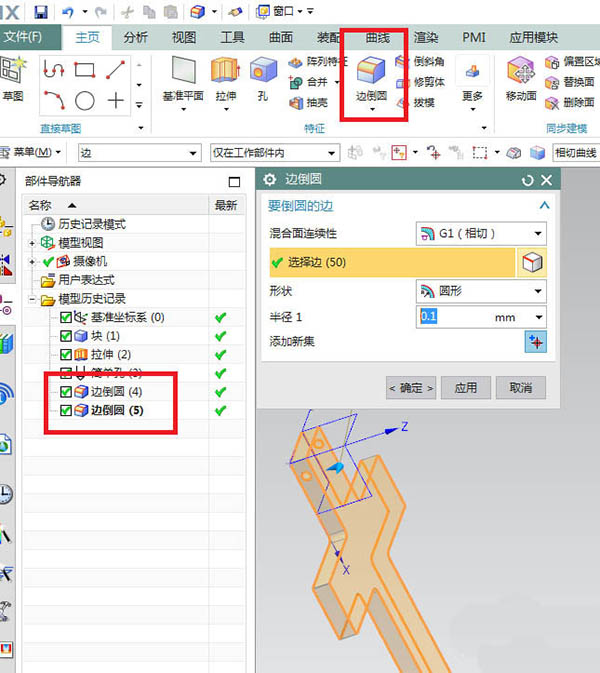

8、如下图所示，点击工具栏中的边倒圆命令，点击实体中的实体边线，对话框中设置半径，点击确定。按照这个步骤完成多次边倒圆操作。

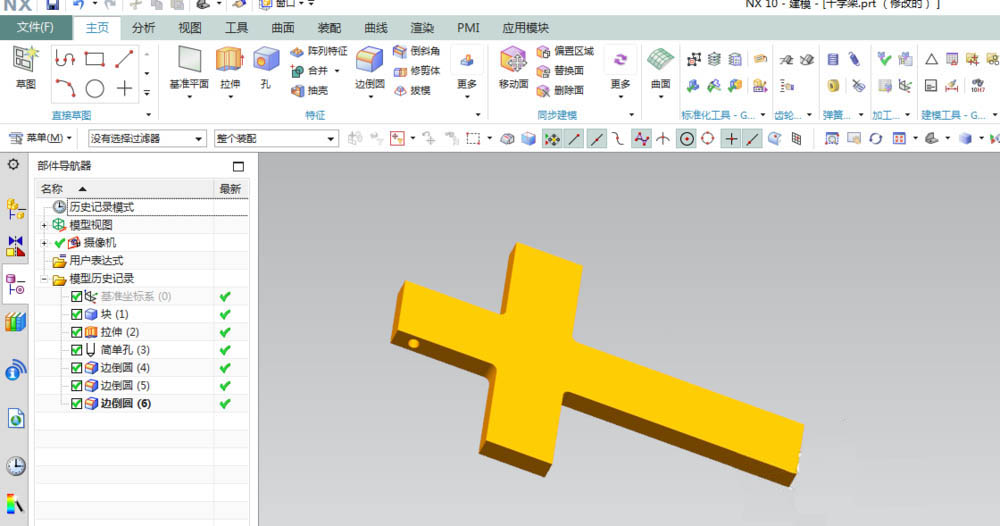

9、如下图所示，将基准坐标系隐藏，见显示改成着色。

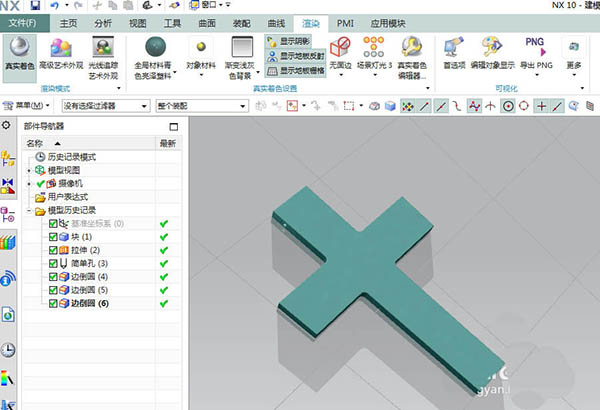

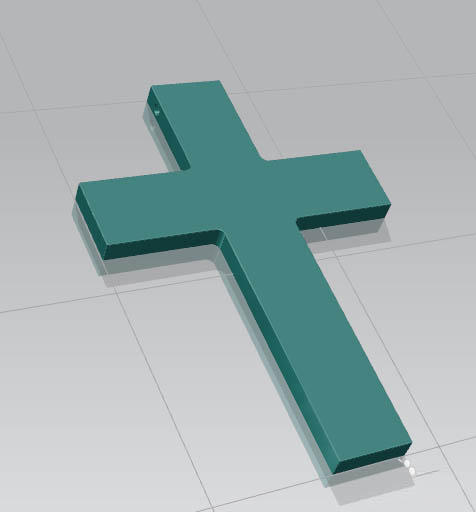

10、如下图所示，渲染——真实着色——全局材料青色亮泽塑料，三步完成渲染操作，最后的效果如下图所示，一个青色的十字架，穿上绳子就能当吊坠用了。
以上就是ug10.0建模十字架模型的教程，希望大家喜欢，请继续关注脚本之家。
