caxa3D实体中想要设计一款菱形拉手，该怎么制作呢？下面我们就来看看详细的设计方法。

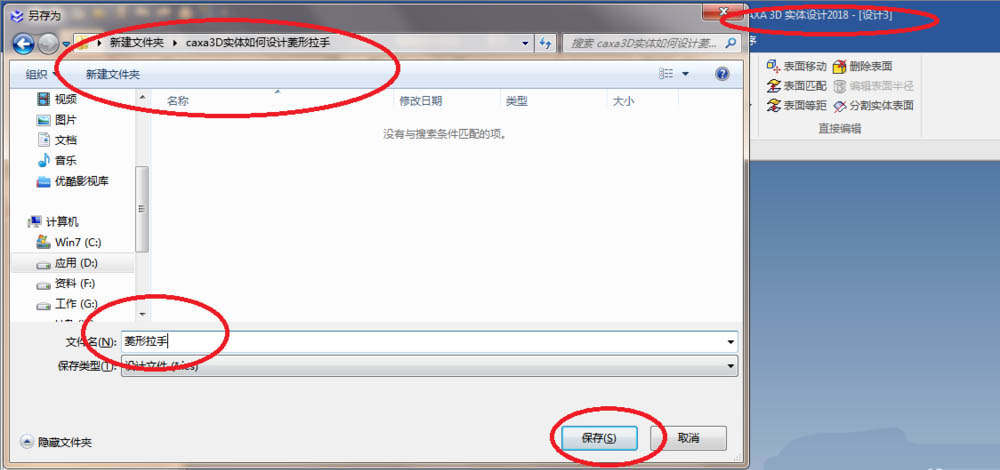

1、如下所示，打开caxa3D实体设计软件，新建一个设计环境，另存为“菱形拉手”。

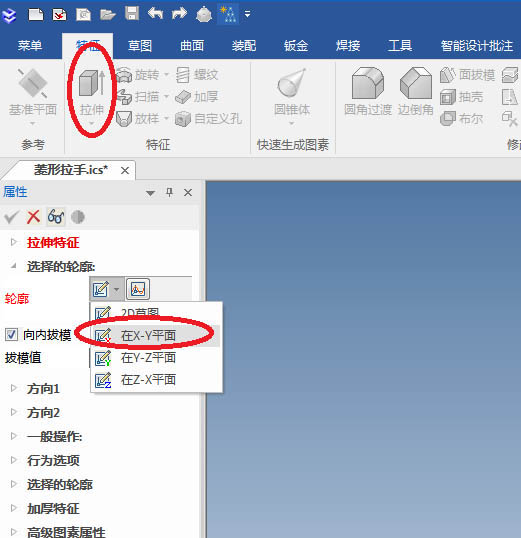

2、如下所示，点击特征工具栏中的“拉手”，点击新生成一个独立的零件，点击“在X-Y平面”。

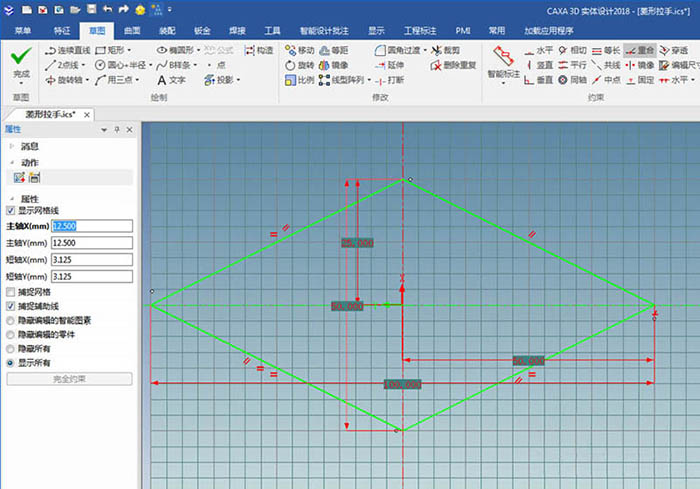

3、如下所示，进入草图，激活连续直线命令，画一个棱形，添加几何约束命令，等长、重合，激活智能尺寸命令，标注：100、50、50、25，点击完成。

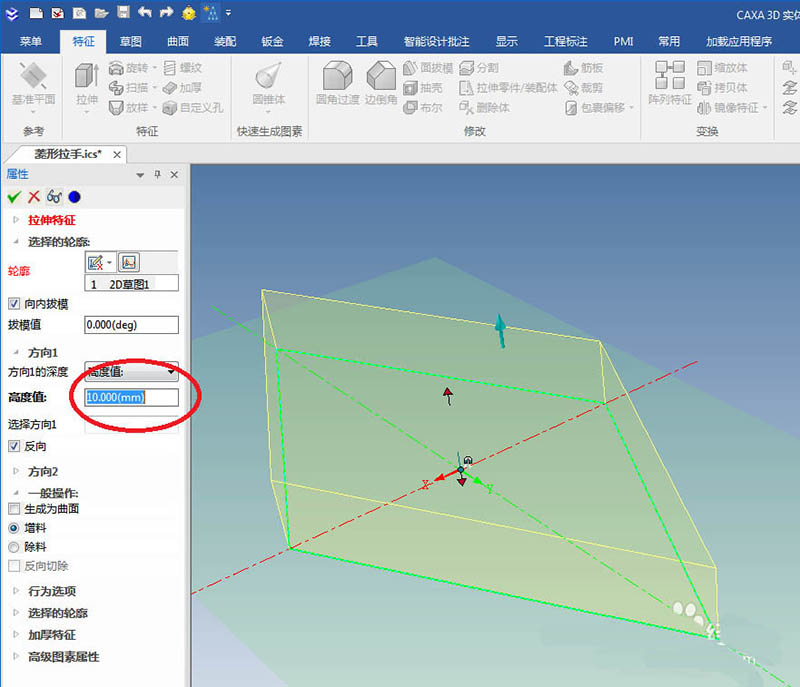

4、如下所示，设置高度10，点击√。

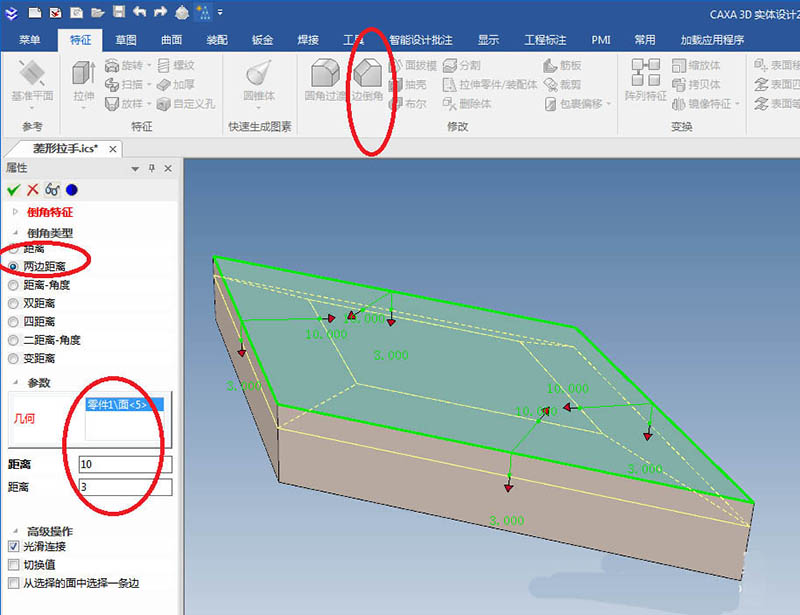

5、如下所示，点击特征工具栏中的“边倒角”，倒角类型设置为“两边距离”，设置距离10、设置距离3，选择实体平面，点击√。

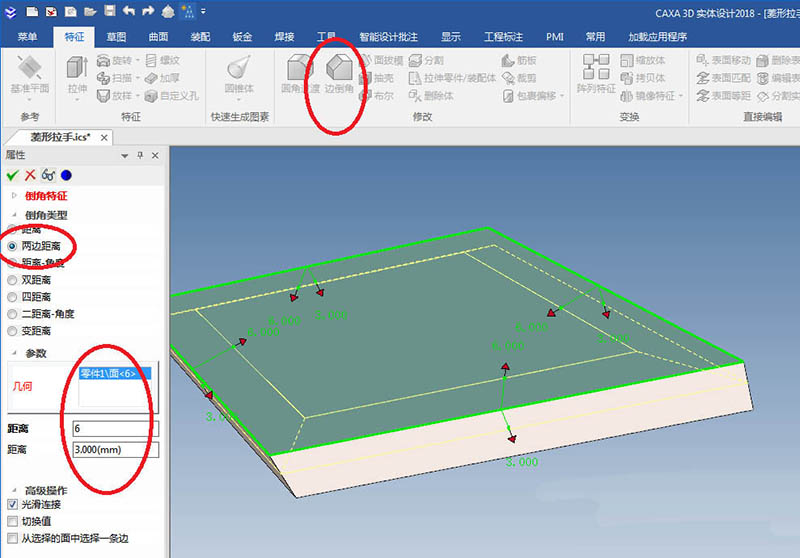

6、如下所示，重复第5步操作，选择实体的另一个平面，这次距离6，距离3，点击√。

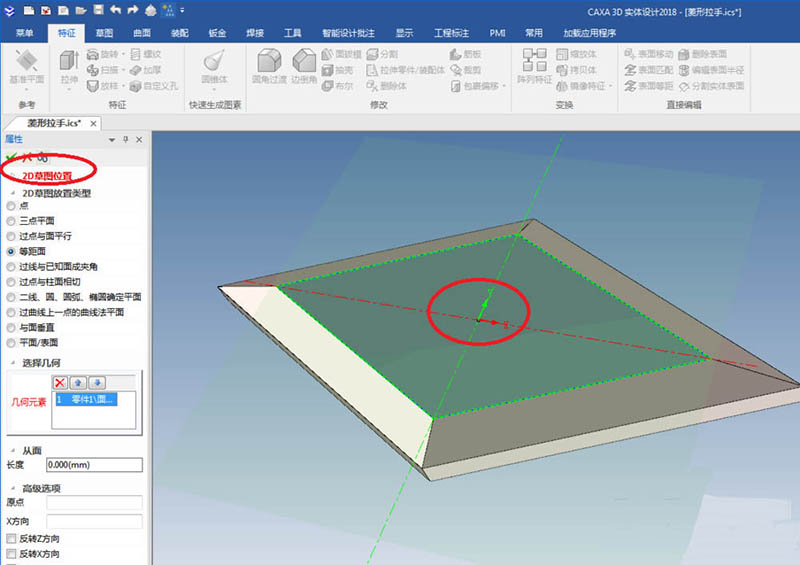

7、如下所示，点击实体，点击特征工具栏中的 拉伸 ，点击轮廓后面的“2D草图”，点击实体表面中心点，点击√。

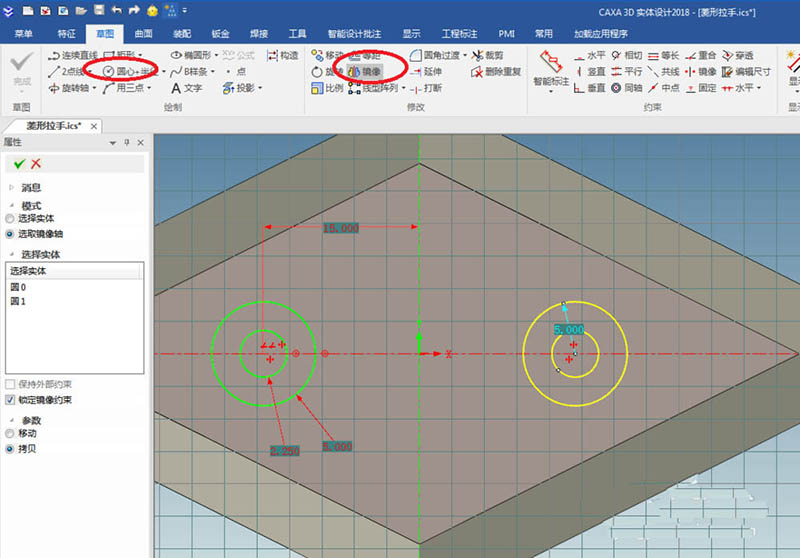

8、如下所示，进入草图，激活圆命令，画两个圆，一大一小，同心，添加约束，激活智能标注，半径5，半径2.25，距离15，激活镜像命令，以纵轴为镜像轴，点击完成，退出草图。

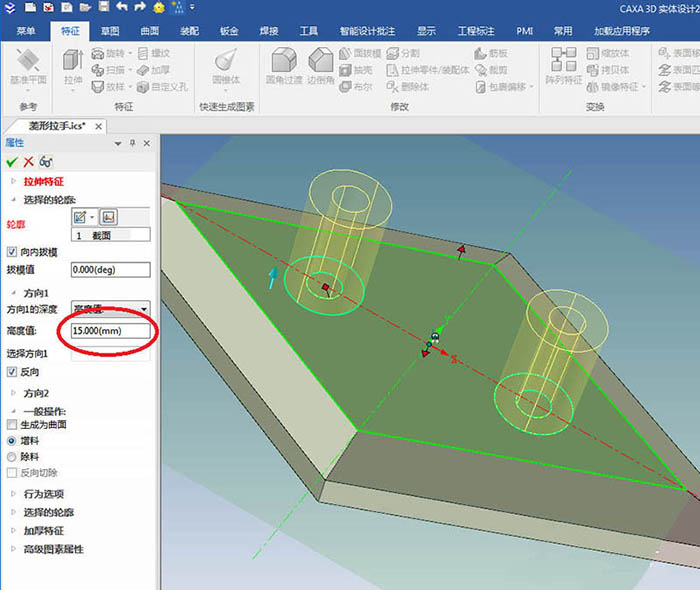

9、如下所示，设置高度15，看着预览效果点击“反向”，点击√。

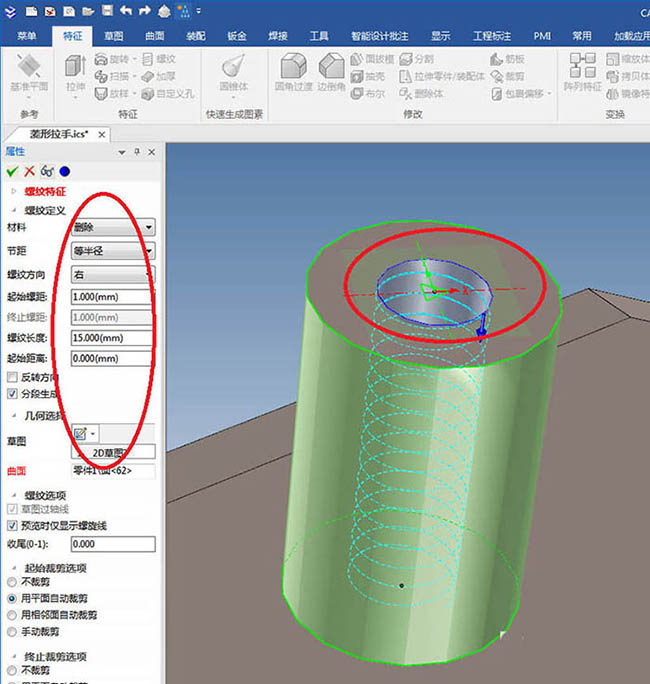

10、如下所示，对两个内孔创建螺纹。具体操作方式就不在这里说了，我曾写过一篇经验专门讲这个螺纹的创建过程，不想赘述了。

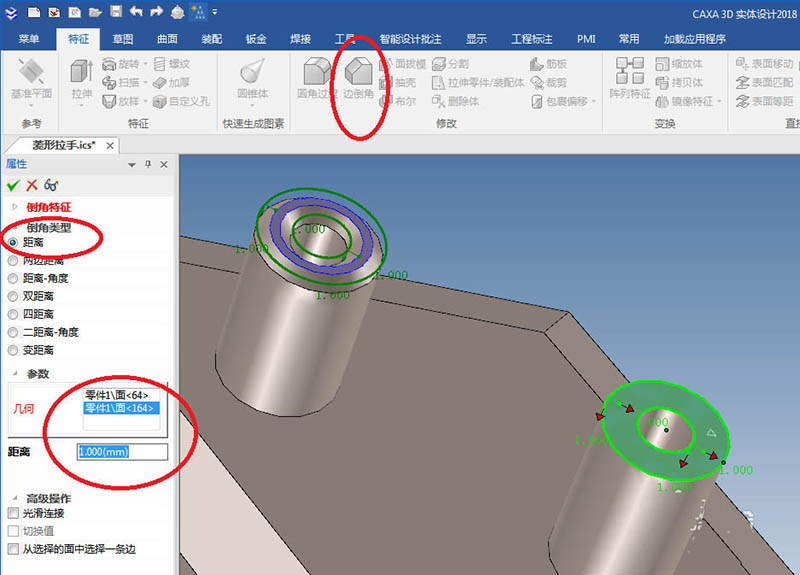

11、如下所示，在设计环境中将螺纹压缩好，点击边倒角命令，距离1，两个平面，点击√。

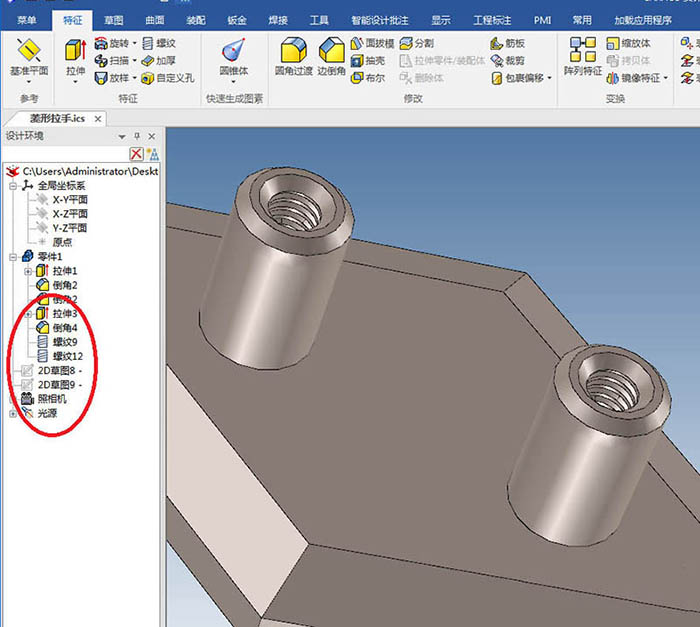

12、如下所示，在设计环境中手动调整位置，将倒角放置螺纹特征之前，然后将草图隐藏好。

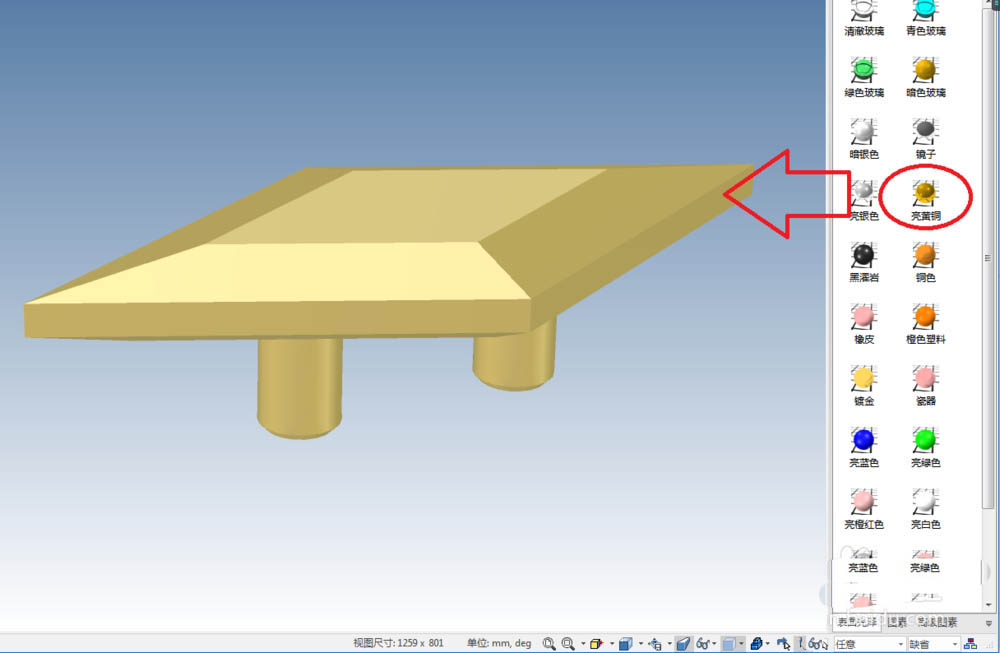

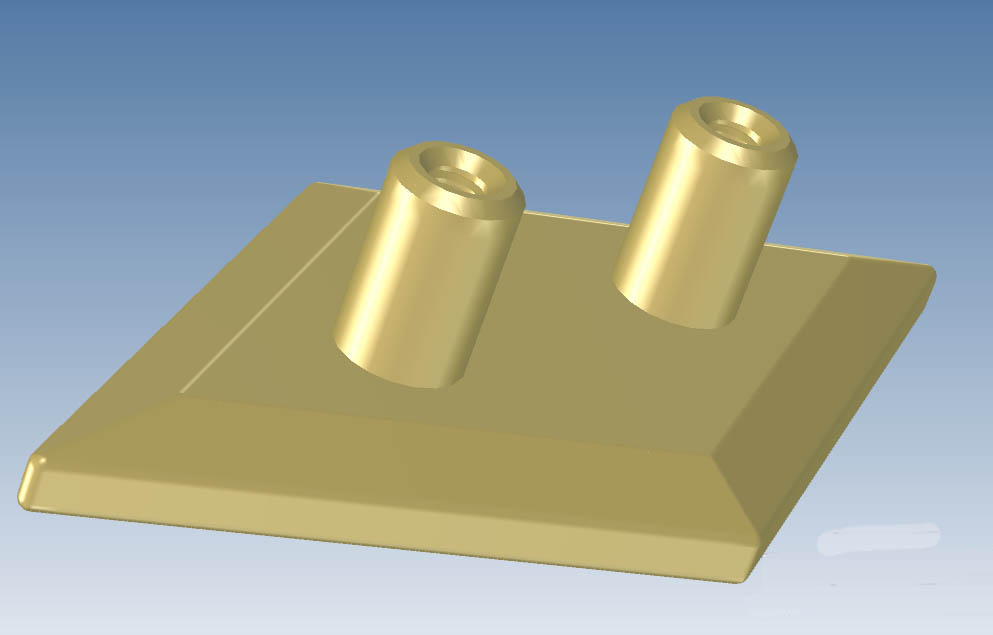

13、如下所示，在设计元素库中将“亮黄铜”选中并拖动到实体上释放，完成上色处理。

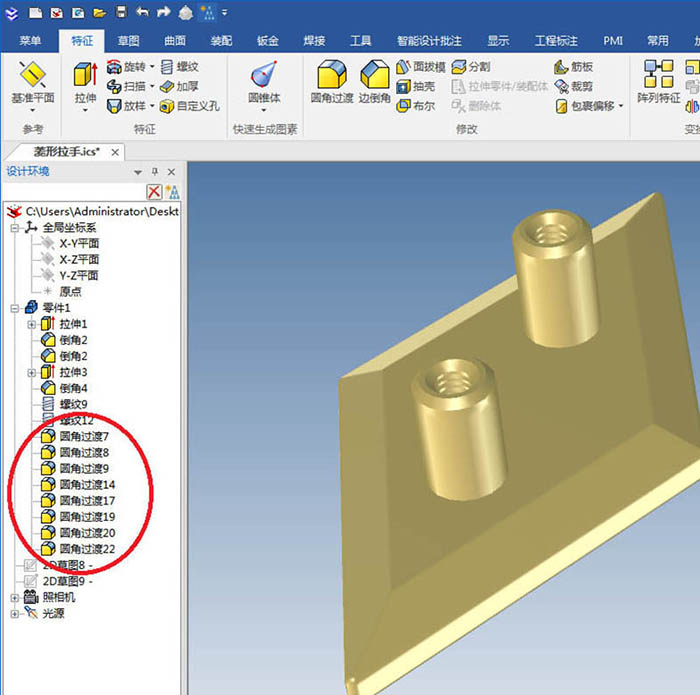

14、如下所示，看着设计环境中的一系列圆角过渡，这里及步一一赘述了，总之是圆角过渡去尖角。
以上就是caxa菱形拉手的制作方法，希望大家喜欢，请继续关注脚本之家。
