UG10.0中想要建模棘轮扳手模型，该怎么创建三维立体的模型，该怎么创建呢？下面我们就来看看详细的教程。

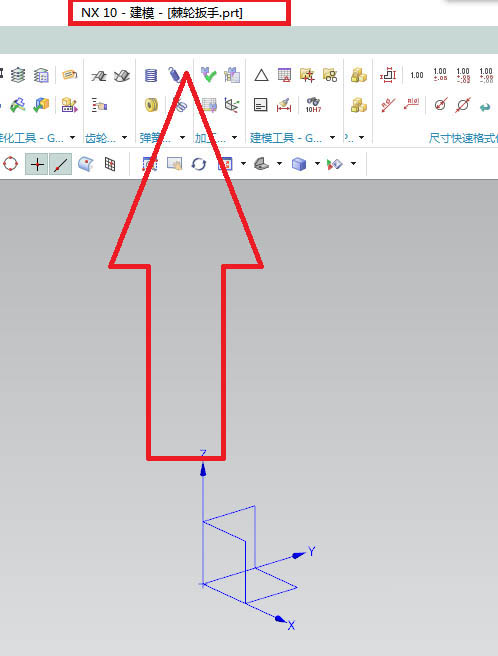

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后保存成“棘轮扳手”文件。

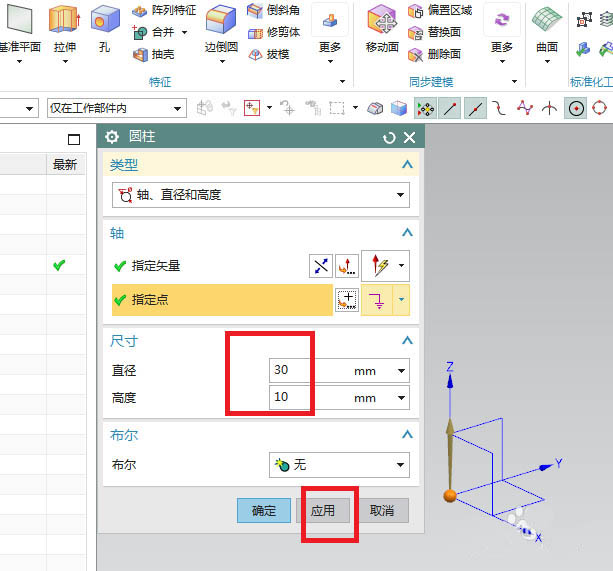

2、如下图所示，菜单——插入——设计特征——圆柱体，来到圆柱对话框，指定矢量默认Z轴，指定点默认原点，设置尺寸：直径30，高度10，点击“应用”。

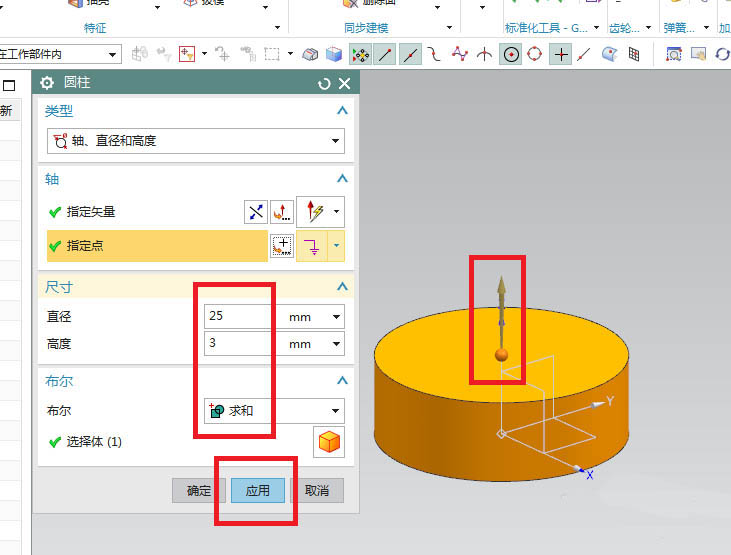

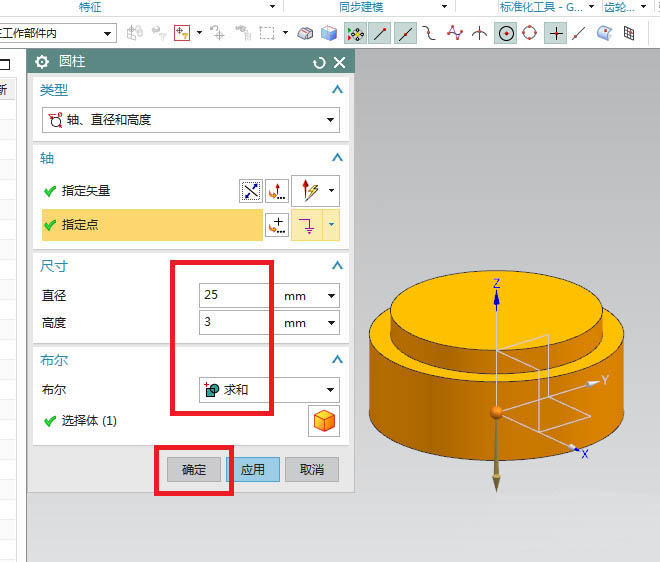

3、如下图所示，默认矢量，指定点：0,0,10，设置尺寸：直径25，高度3，布尔求和，点击“应用”。
4、如下图所示，指定点“0,0,0，”点击反向，布尔求和，尺寸不用变，点击确定。

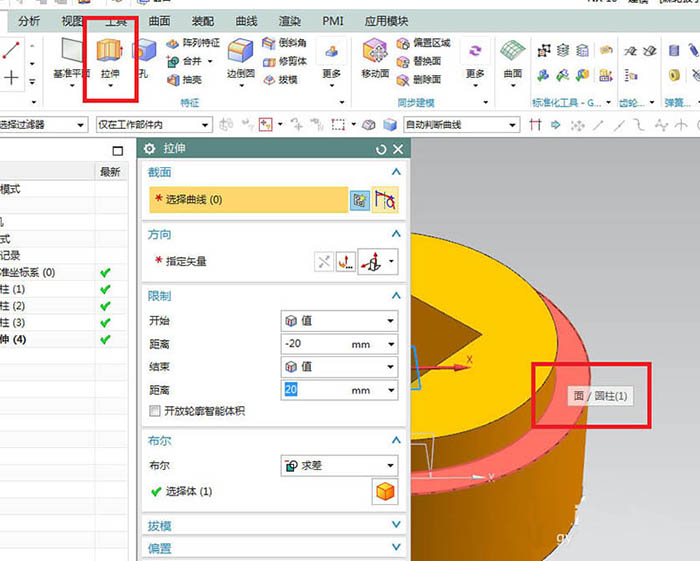

5、如下图所示，点击工具栏中的拉伸命令，点击实体的红色平面，然后就进入草图。

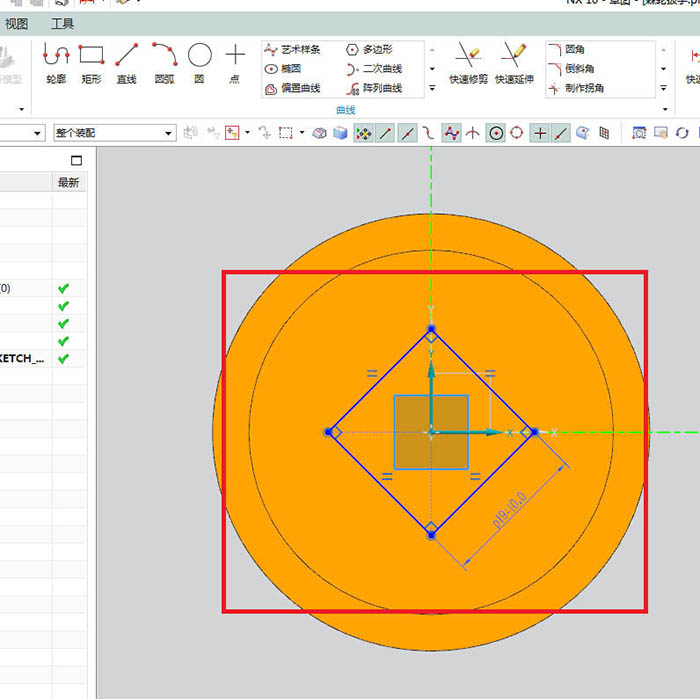

6、如下图所示，激活轮廓命令，画一个封闭的四边形，激活几何约束，约束四边相等，垂直，平行，激活快速尺寸命令，边线长10，点击完成，退出草图。

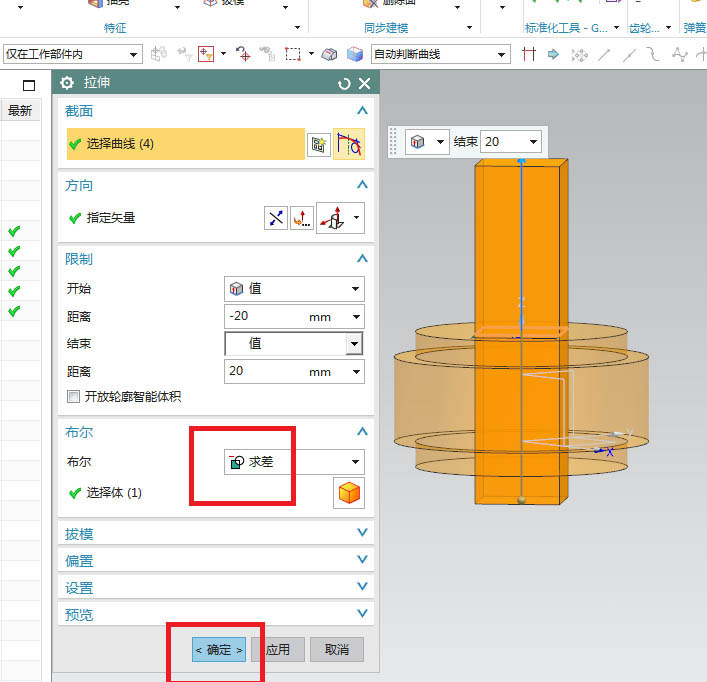

7、如下图所示，默认的限制尺寸可以不用改，布尔求差，点击确定，一个方孔就创建完成了。
8、如下图所示，点击工具栏中的拉伸命令，然后点实体中的红色平面。
9、如下图所示，激活投影曲线命令，将实体的外圆线投影显示出来，激活直线命令，画两个线段，成角度，激活圆弧，以两个直线段的端点为端点画一个圆弧线段，激活快速修剪命令，按照下图将整圆修剪成圆弧线段，添加几何约束，圆弧的圆心点在横轴上，圆弧线段与两个斜线段相切，两个斜线段等长，激活快速尺寸命令，标注圆弧半径5，两个角度1.5，圆弧圆心距离纵轴140，点击完成，退出草图。

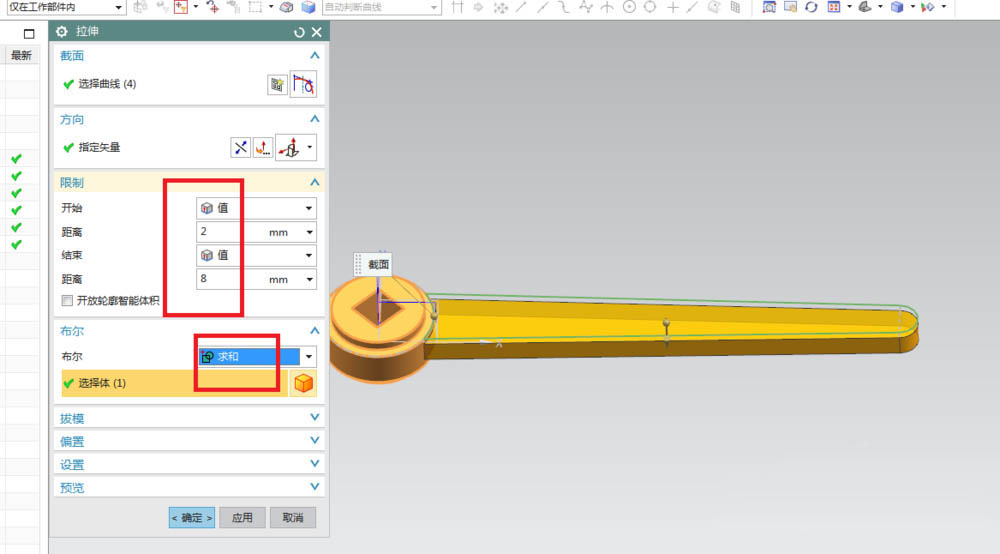

10、如下图所示，布尔求和，设置限制为从2开始，8结束，点击确定。

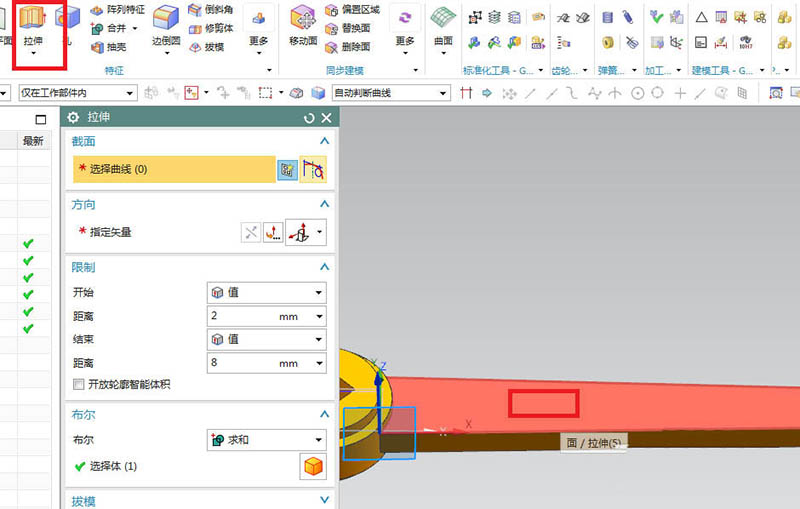

11、如下图所示，点击工具栏中拉伸命令，在出现拉伸对话框之后，点击红色框选所在的实体红色平面，直接进入草图。

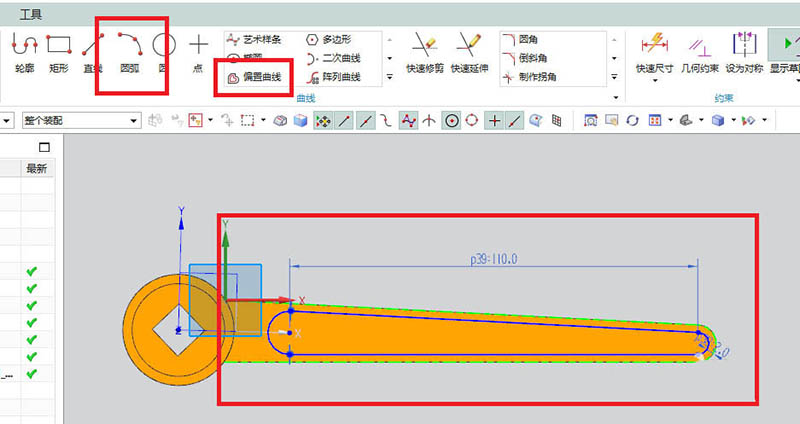

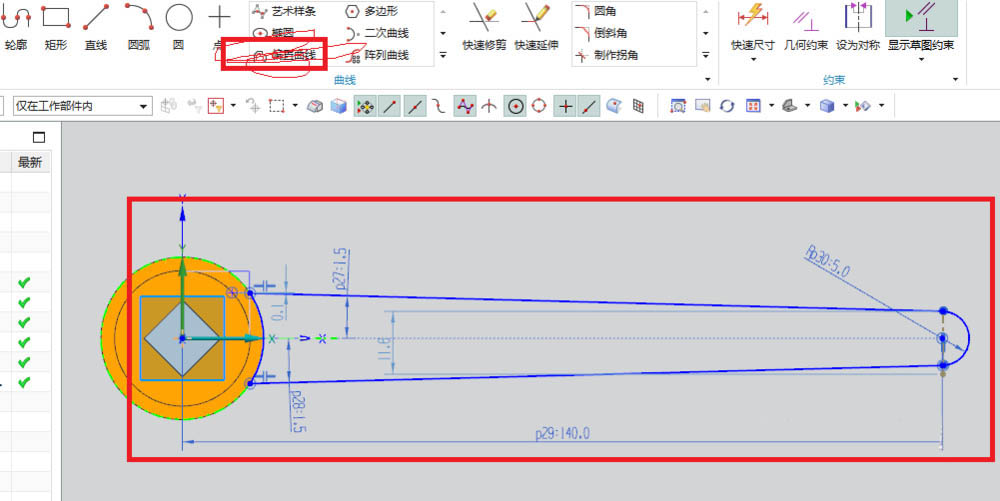

12、如下图所示，点击工具栏中的偏置曲线图标，激活该命令，将圆弧线段和两条斜线段向内偏置2个，然后激活圆弧命令，画一个圆弧线段，添加几何约束命令，画的圆弧线段与两个斜线段相切，激活快速尺寸命令，标注两个圆弧的圆心点距离110，点击快速修剪命令，将多余的斜线段修剪掉，点击完成，退出草图。

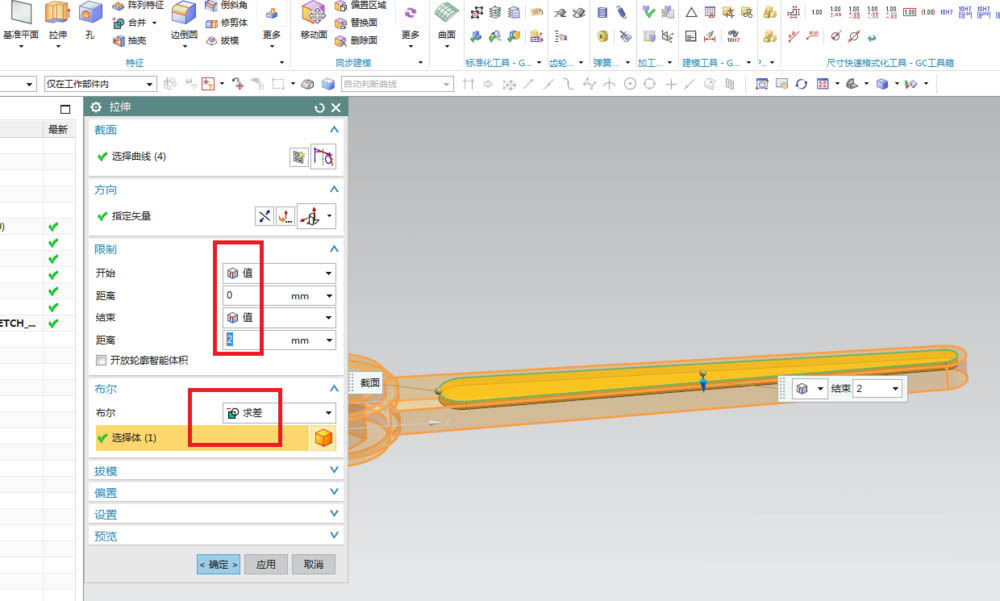

13、如下图所示，设置限制，从0开始，2结束，布尔求差，点击确定。

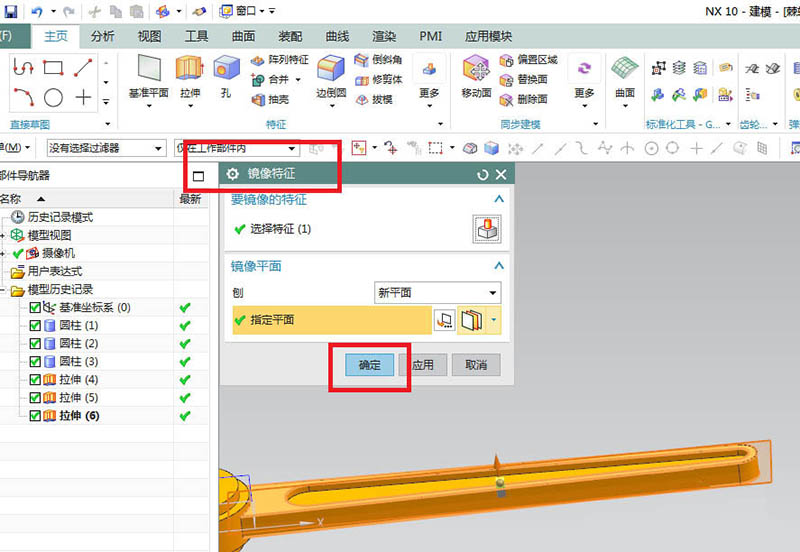

14、如下图所示，更多——镜像特征，选择刚刚的拉伸特征，选择新平面，点击实体的上下两个平面，自动取中间平面，点击确定。

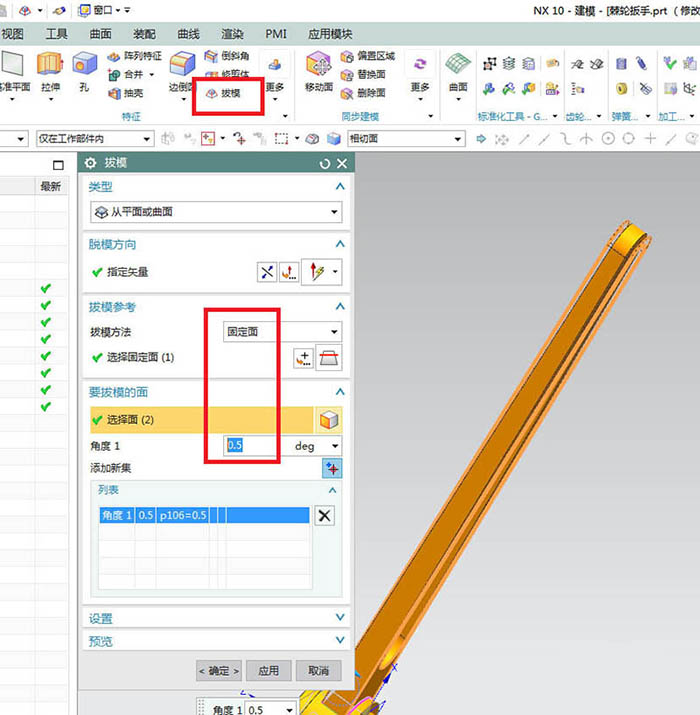

15、如下图所示，点击工具栏中的拔模命令，然后指定矢量，X轴，指定固定面，圆柱侧面，选择要拔模的面，拉伸出槽的两个平面，角度0.5，点击确定。

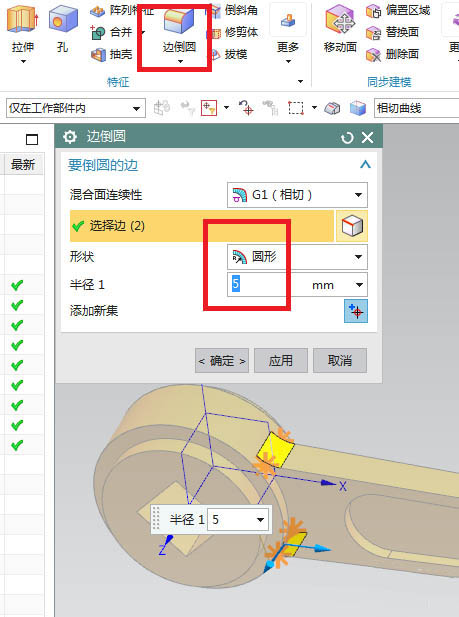

16、如下图所示，点击工具栏中的边倒圆，对话框中设置半径5，点击实体中的两个实体边线，点击确定。

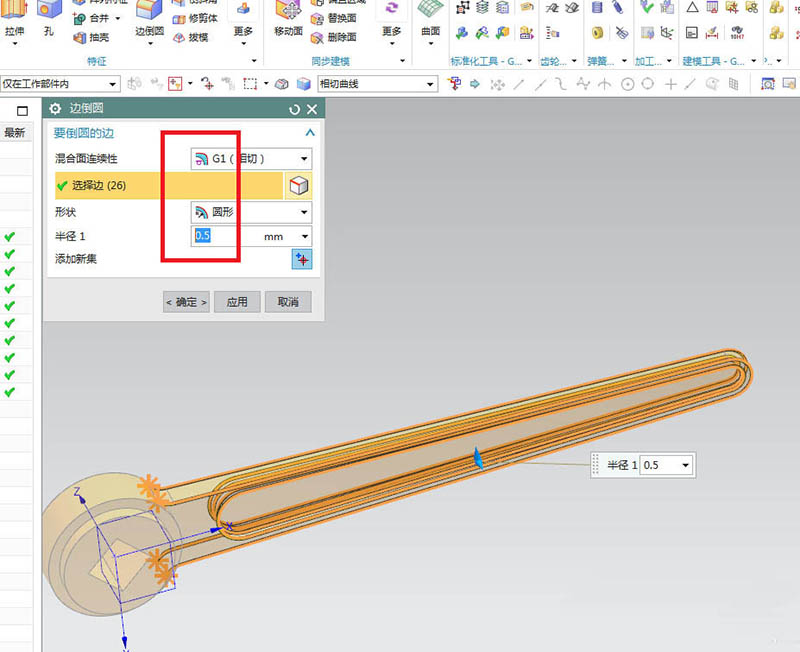

17、如下图所示，对下图中的实体边线进行边倒圆R0.5的操作。

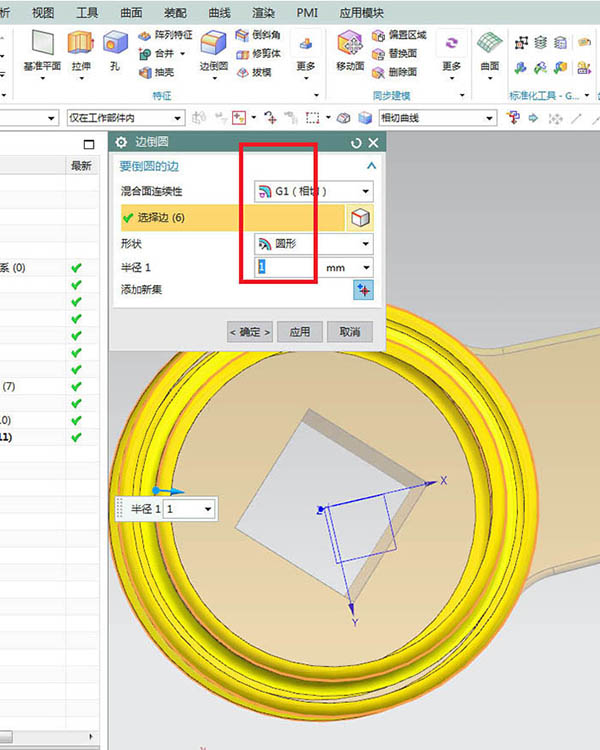

18、如下图所示，对这些圆形边线进行边倒圆操作，R1。

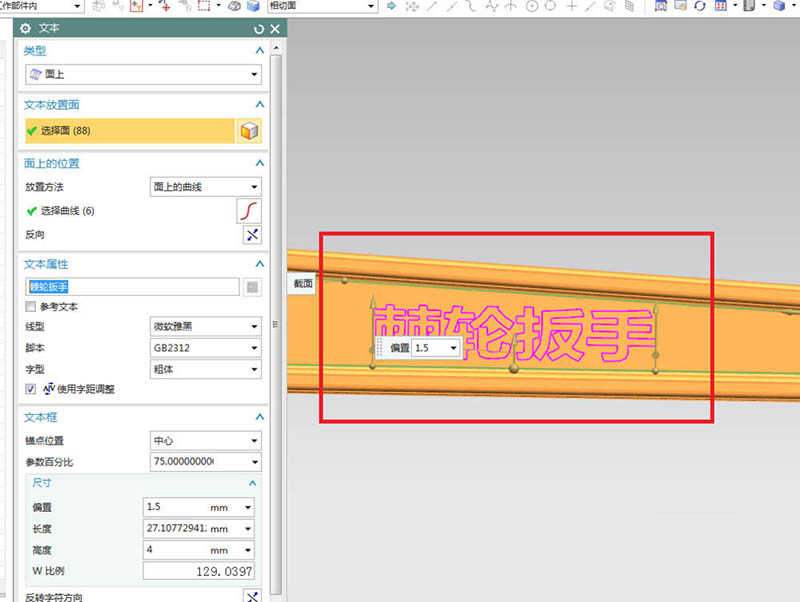

19、如下图所示，在曲线工具栏中点击”文本“，然后选择放置文本的平面以及曲线，然后输入文本属性“棘轮扳手”，然后线型“微软雅黑”，然后手动调整文字的大致位置，对话框中输入参数、调整文字的大小、位置，最后满意了再点击确定。

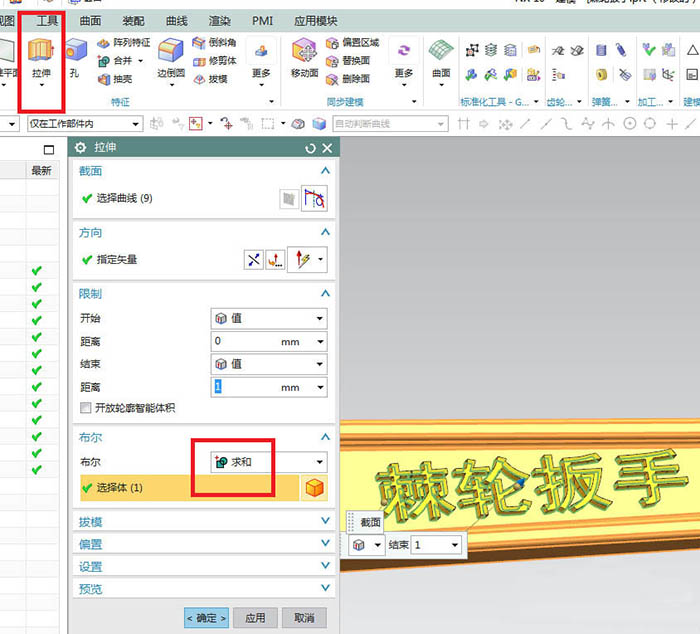

20、如下图所示，点击主页工具栏中的拉伸图标，激活拉伸命令，然后截面选择刚刚的文本，然后设置限制，从0开始，1结束，布尔求和，点击确定。

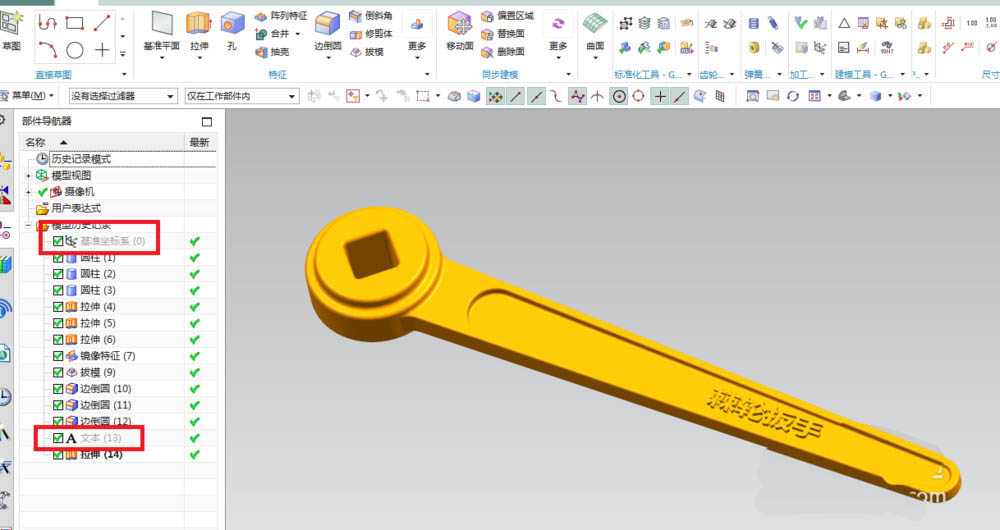

21、如下图所示，在部件导航器中将基准坐标系和文本隐藏好，将显示改成着色。

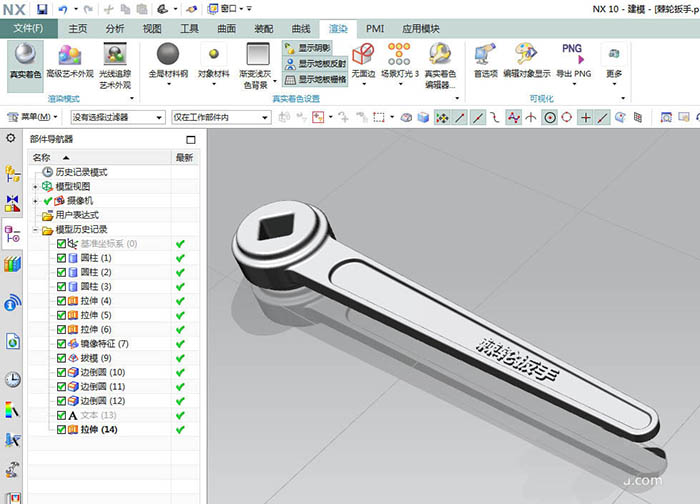

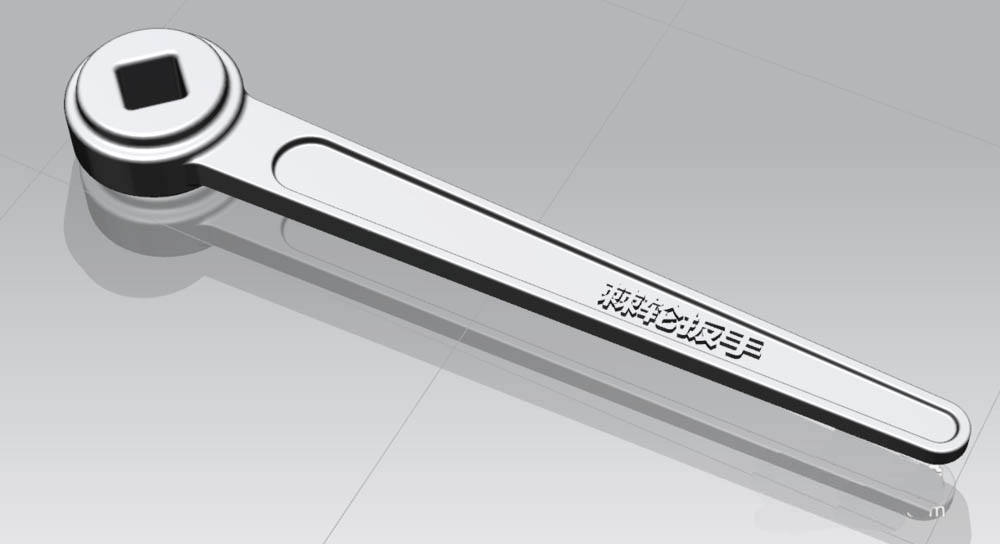

22、如下图所示，在渲染工具栏中点击“真实着色”，然后设置全局材料钢，最后的效果就是下图所示了，这与简介中的棘轮扳手没什么不同吧。
以上就是UG棘轮扳手零件的建模方法，希望大家喜欢，请继续关注脚本之家。
