Proe中想要创建一个麻花钻头，该怎么制作这个钻头呢？本文主要涉及到的特征有：拉伸、螺旋扫描、相交、可变截面扫描和阵列，下面我们就来看看详细的教程。

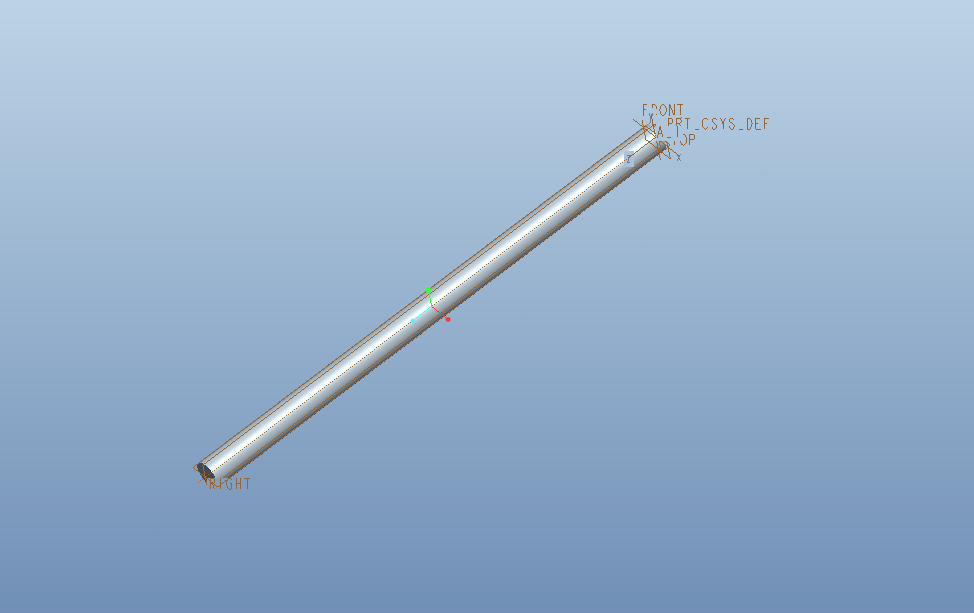

1、点击拉伸，在FRONT平面创建一个直径为14，长度为266的圆柱。

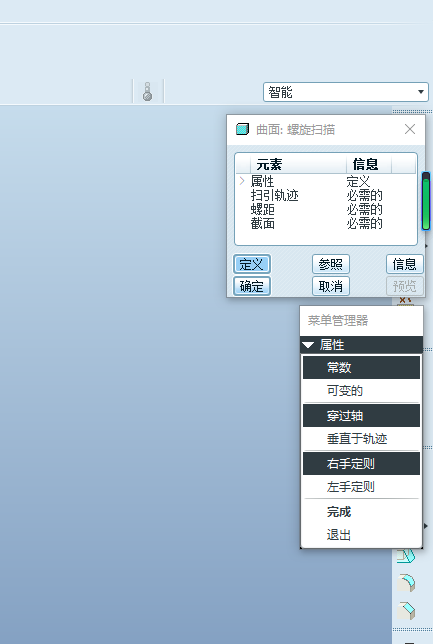

2、点击【插入】-【螺旋扫描】-【曲面】，弹出如下菜单，点击菜单中的完成。

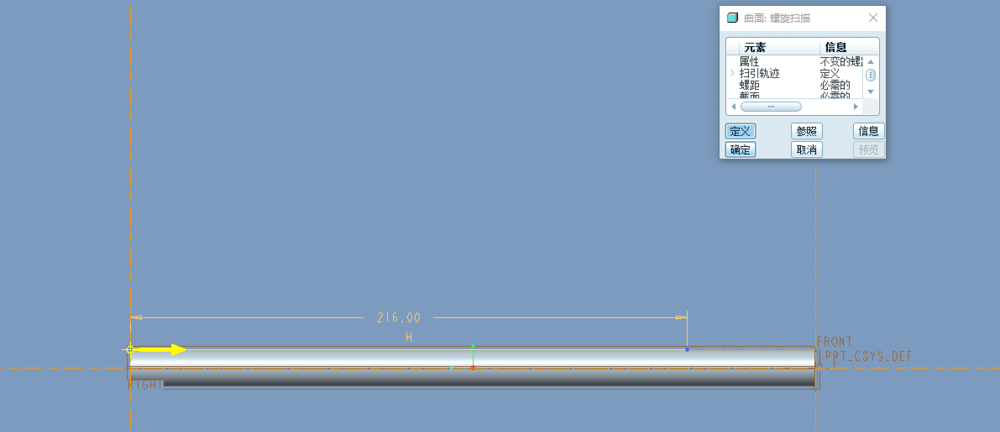

3、选择RIGHT平面作为草绘平面，绘制如下扫描轨迹。（注意不要忘记绘制旋转轴）

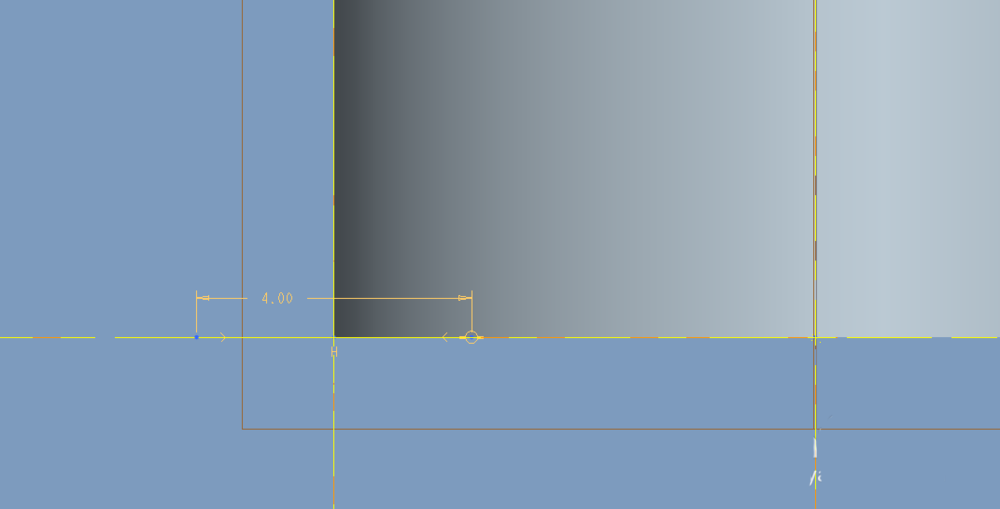

4、点击右下角的勾号，此时在绘图区的上部弹出节距的输入框，在输入框输入70，系统再次进入草绘环境，绘制如下的长度为4的直线作为草绘截面。

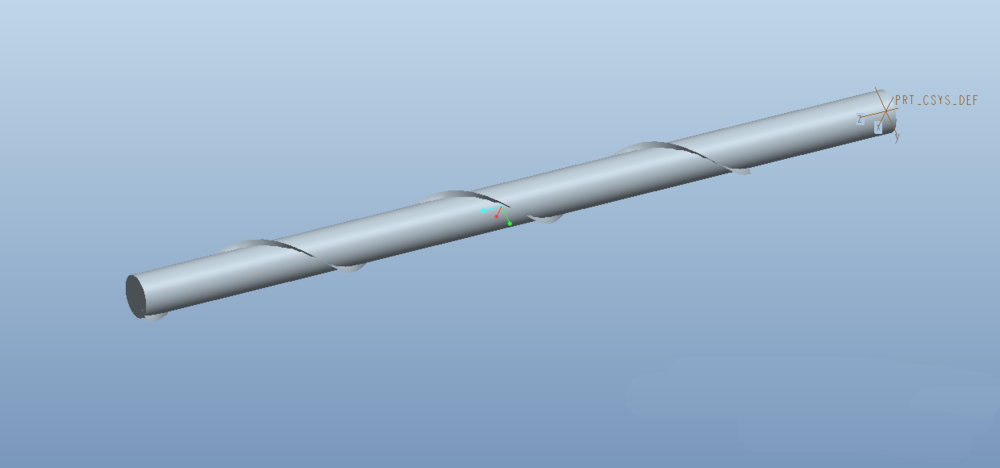

5、点击完成。

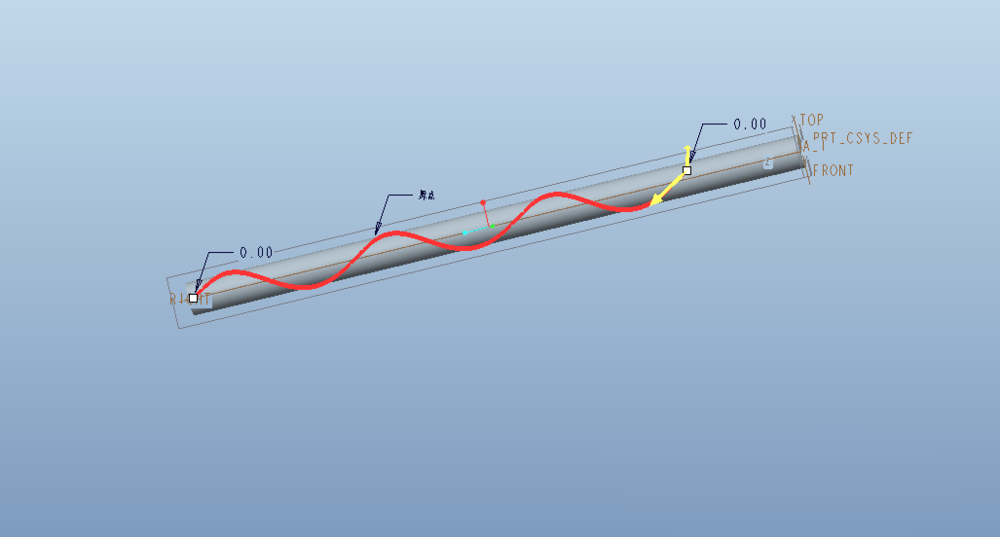

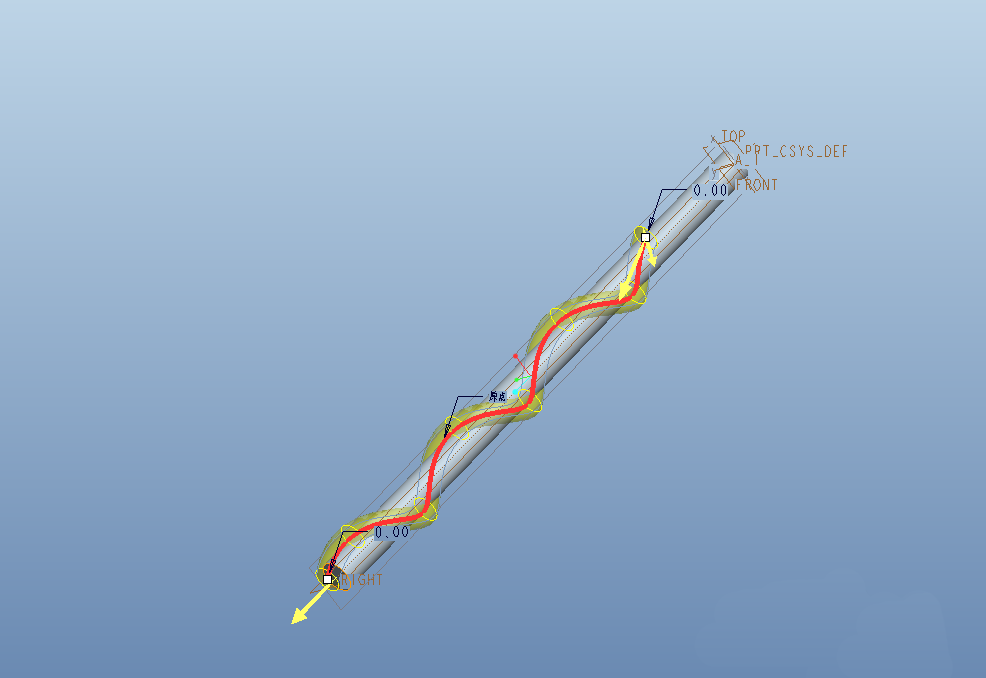

6、按住 ctrl 选中圆柱面和前面创建的螺旋曲面，如下图，点击【编辑】-【相交】，创建出如下螺旋曲线，并将螺旋扫描曲面进行隐藏。
7、点击【插入】-【可变截面扫描】，选择上面的螺旋线作为扫描轨迹。

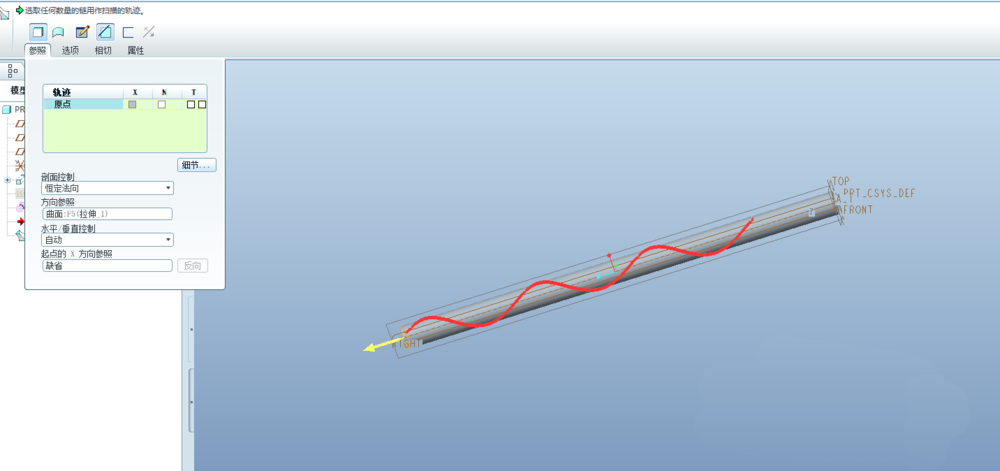

8、点击【参照】选项卡，进行如下设置。

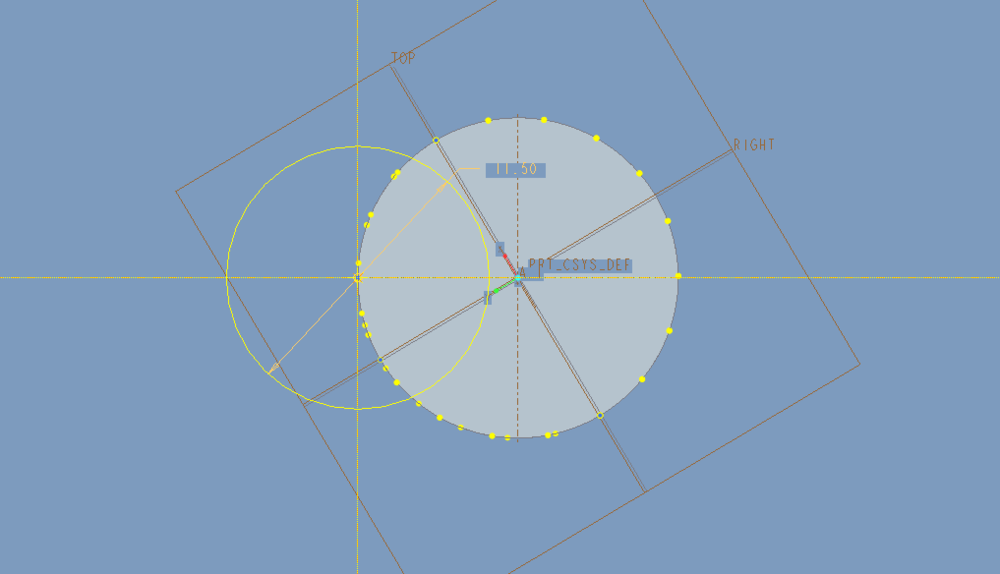

9、点击【草绘】按钮，绘制如下的截面。
10、点击勾号完成。

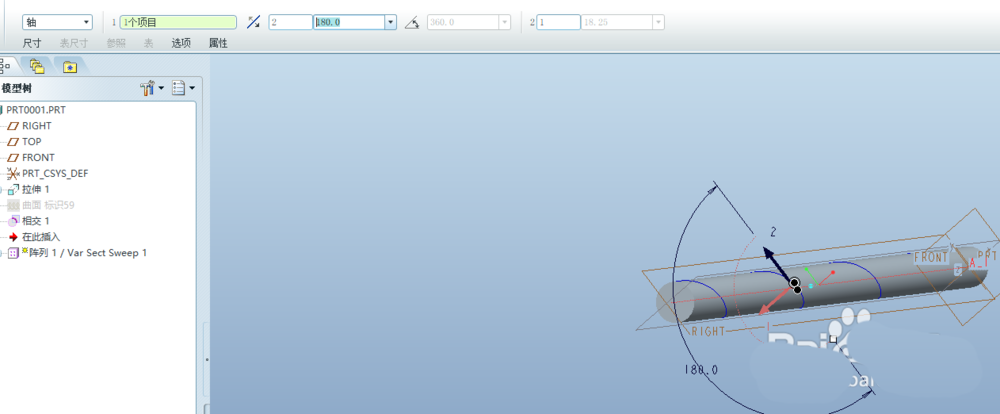

11、选择上面的可变截面扫描特征，点击【阵列】，类型为【轴】，阵列个数为2，阵列成员的角度为180.

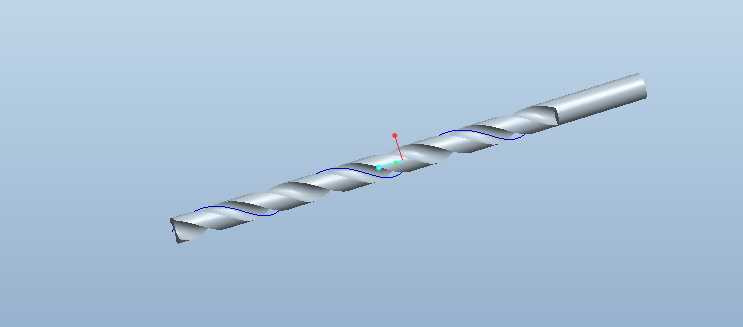

12、完成。
以上就是Proe快速建模三维立体的麻花钻零件的教程，希望大家喜欢，请继续关注脚本之家。
