UG10.0经常用来建模一些零件，想要建模红色的菱形，该怎么建模这个模型呢？下面我们就来看看详细的教程。

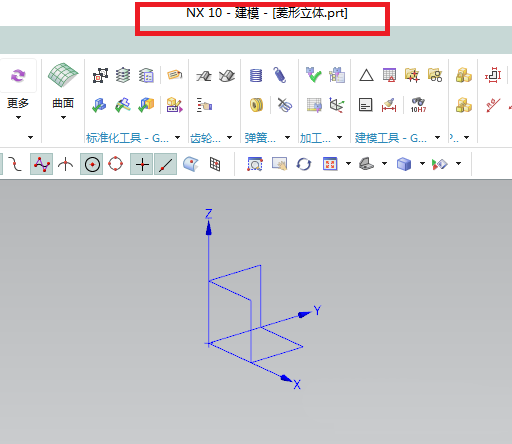

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，另存为“菱形立体”文件。

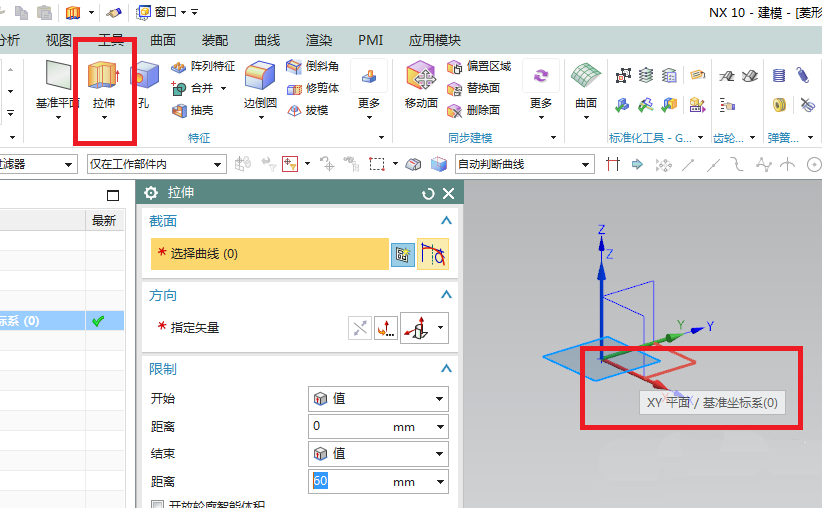

2、如下图所示，点击工具栏中的“拉伸”图标，点击基准坐标系中的“XY平面”。

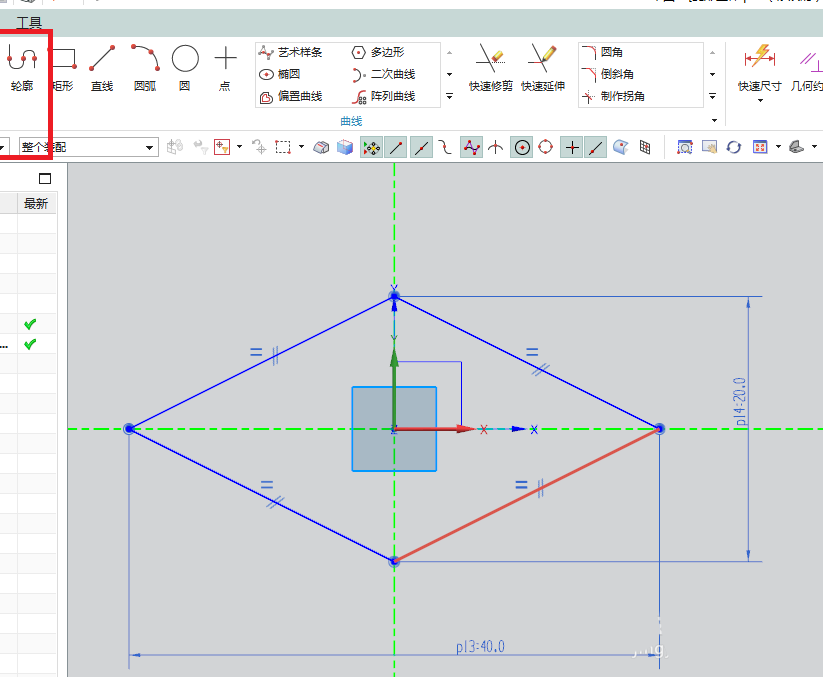

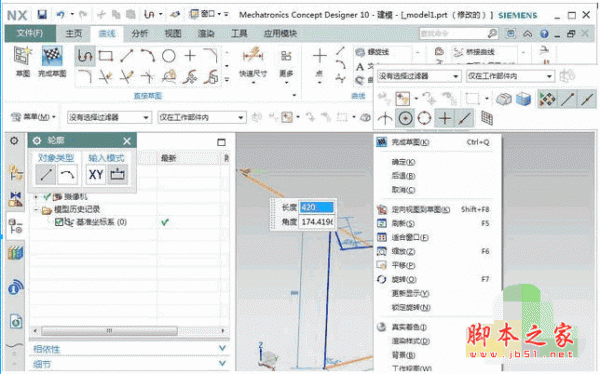

3、如下图所示，激活工具栏中的“轮廓”命令，画一个封闭的四边形，添加几何约束，四边相等、对边平行，点在轴上，激活快速尺寸命令，标注40、20，点击完成，退出草图。

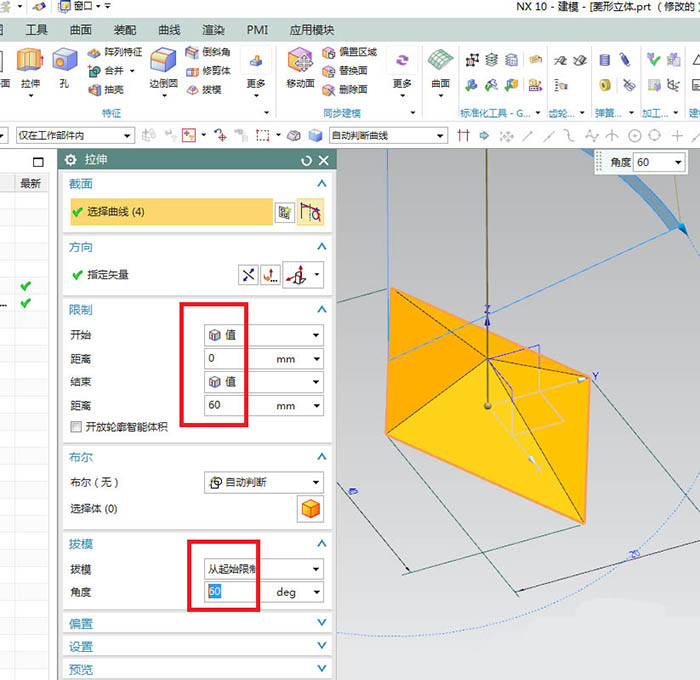

4、如下图所示，回到拉伸对话框，设置距离从0开始、到60结束，拔模设置角度60，点击确定。

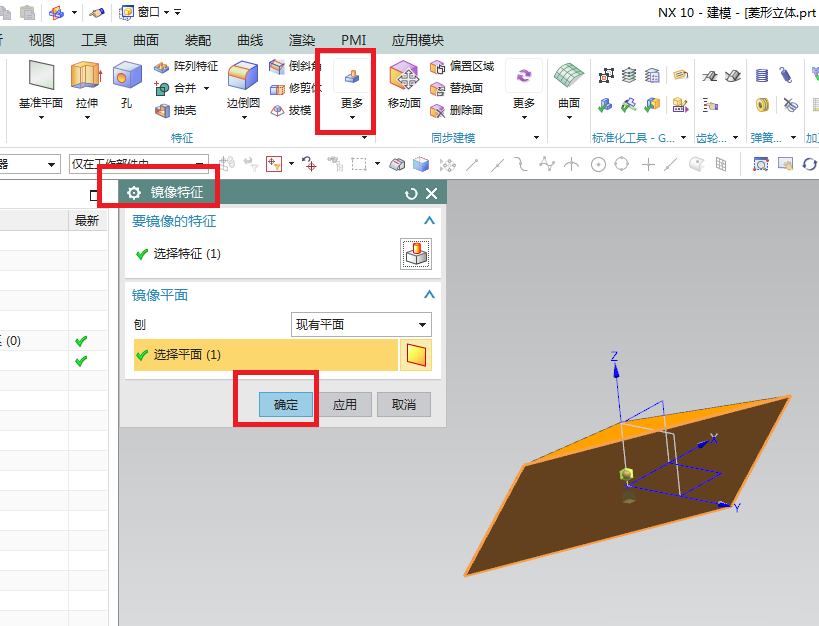

5、如下图所示，执行【更多——镜像特征】，选择实体，选择平面XY，点击确定。

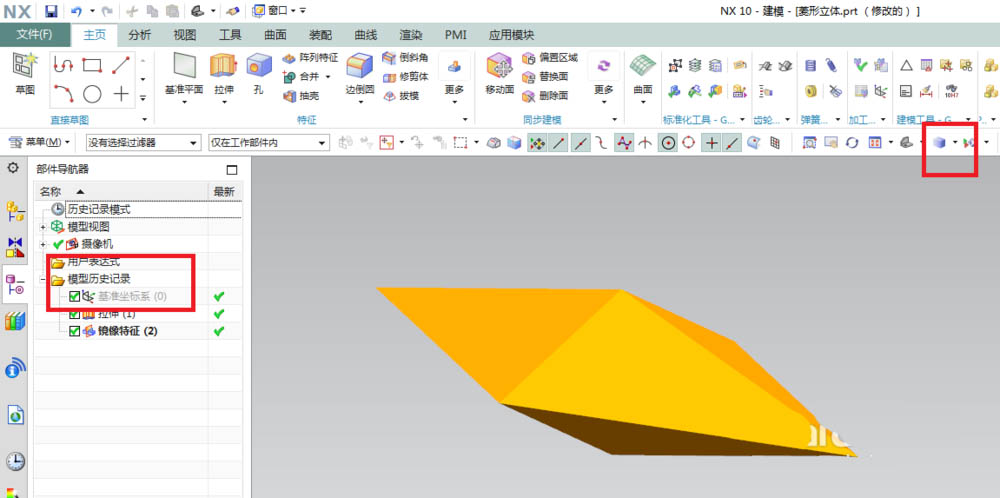

6、如下图所示，隐藏基准坐标系，显示设置为着色。

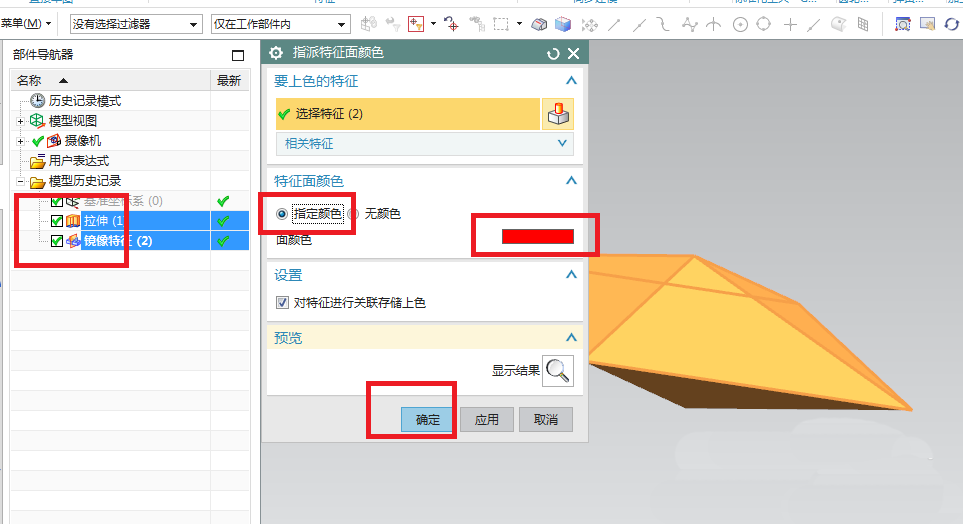

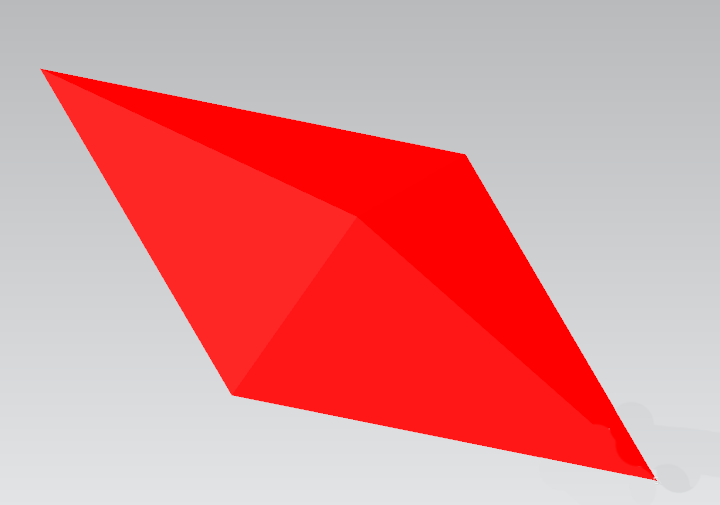

7、如下图所示，鼠标左键选中两个特征，单击鼠标右键，点击下拉菜单中的“指派特征颜色”，指定颜色，红色，点击确定。
以上就是ug10.0建模菱形模型的教程，希望大家喜欢，请继续关注脚本之家。
