图片需要相框，该怎么制作相框呢？制作方法和软件都很多，今天我们就来看看使用ug制作相框的教程。

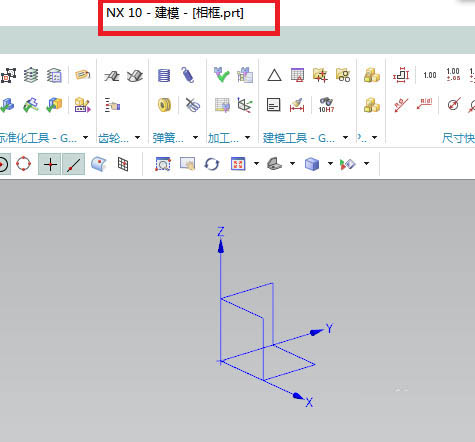

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后另存为“相框”。

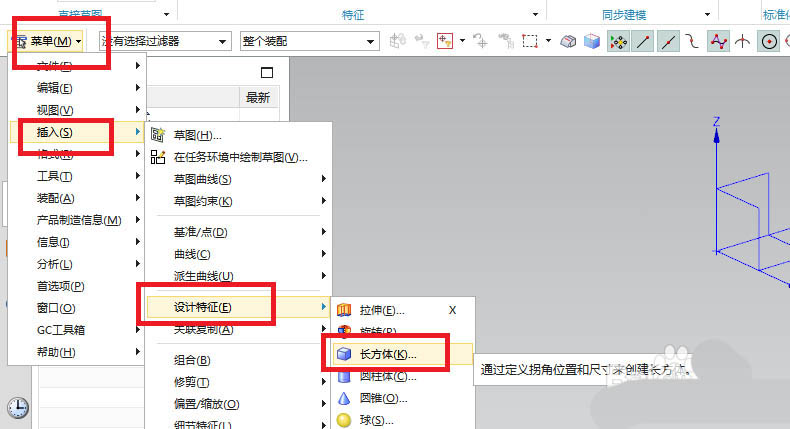

2、如下图所示，执行【菜单——插入——设计特征——长方体】，激活“长方体”命令。

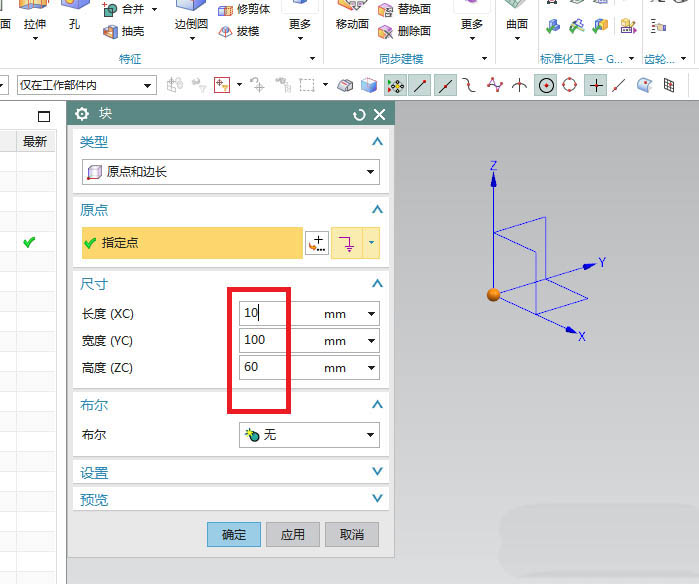

3、如下图所示，指定点默认坐标原点，设置尺寸：10x100x60，点击确定。

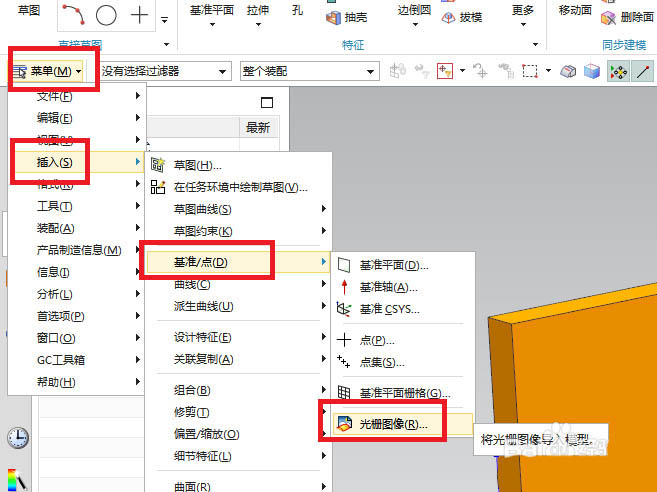

4、如下图所示，执行【菜单——插入——基准/点——光栅图像】，激活“光栅图像”命令。

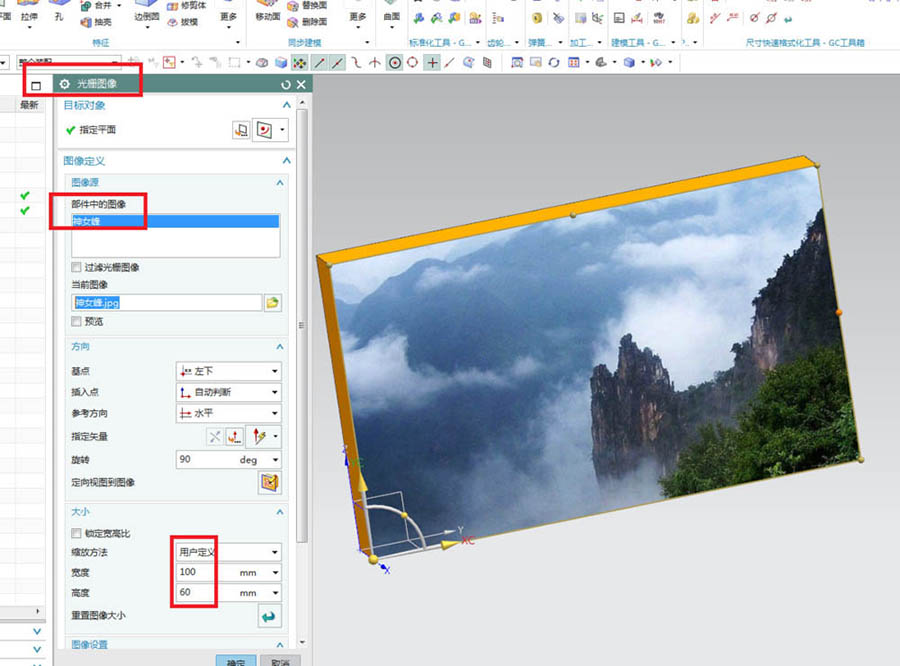

5、如下图所示，“光栅图像”对话框，指定平面：长方体的平面选中图像，设置图像的方向、大小，点击确定。

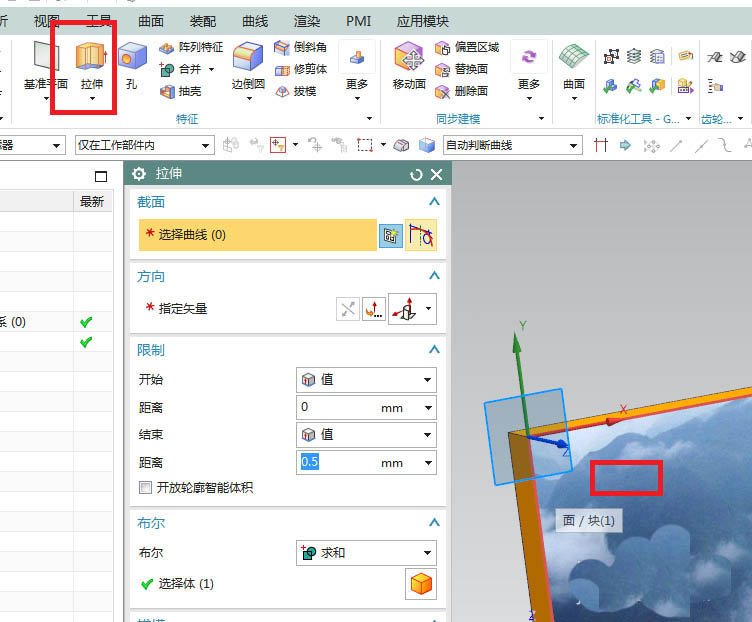

6、如下图所示，点击工具栏中的“拉伸”图标，点击实体中的图片所在的实体平面。

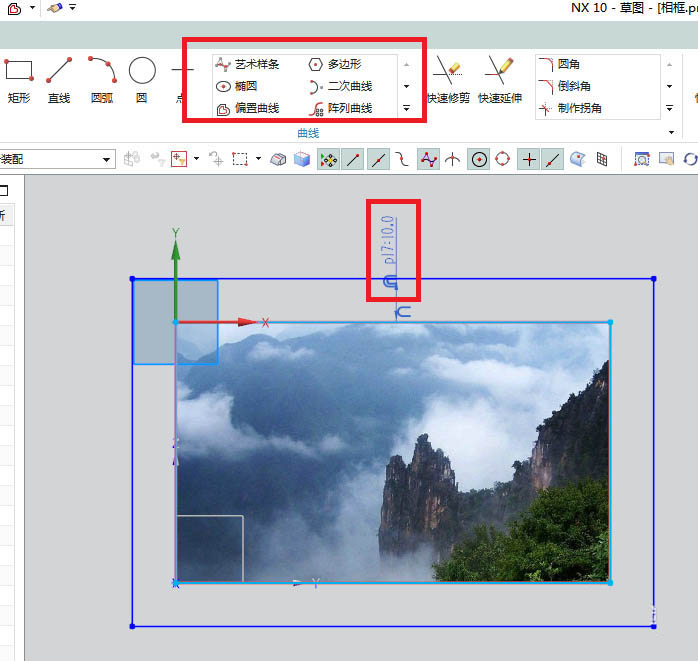

7、如下图所示，进入草图，激活投影曲线命令，将矩形投影出来，激活偏置曲线命令，将矩形向外偏移10，点击完成，退出草图。

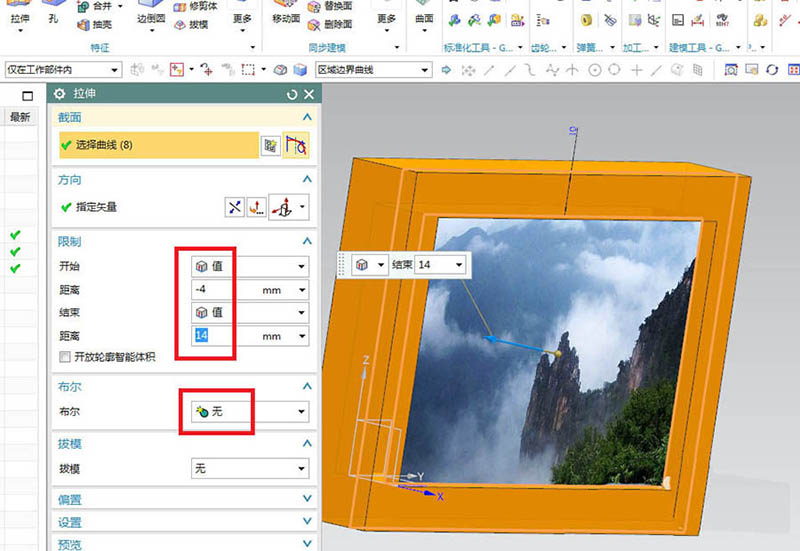

8、如下图所示，回到拉伸对话框，设置限制距离：从-4开始，14结束，布尔无，点击确定。

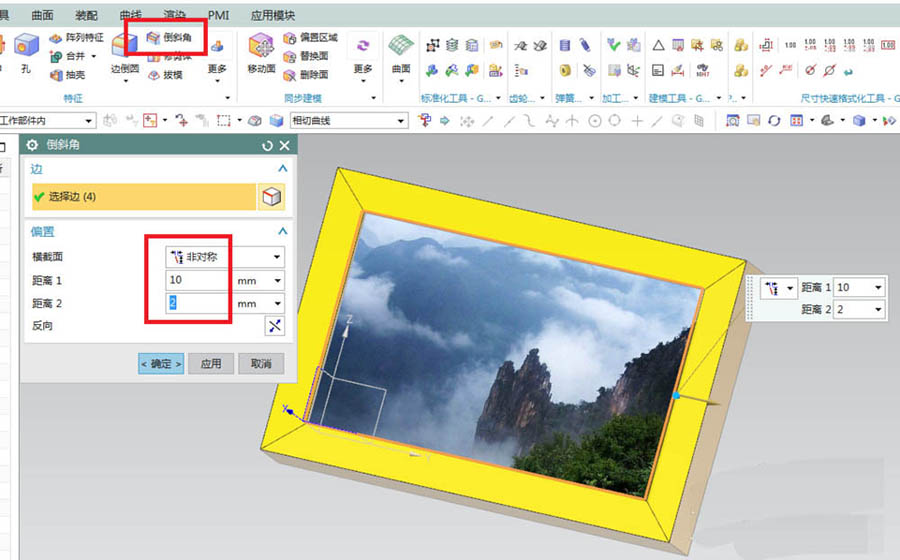

9、如下图所示，点击工具栏中的“倒斜角”图标，横截面为“非对称”，距离1设置为10，距离2设置为2，点击实体中的四条边线，点击确定。

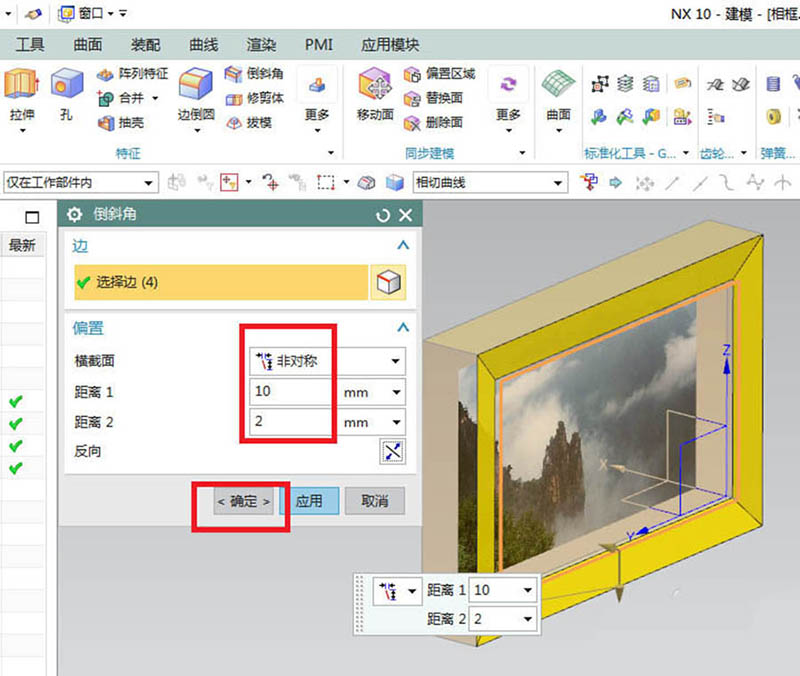

10、如下图所示，对相册的背面进行倒斜角操作。

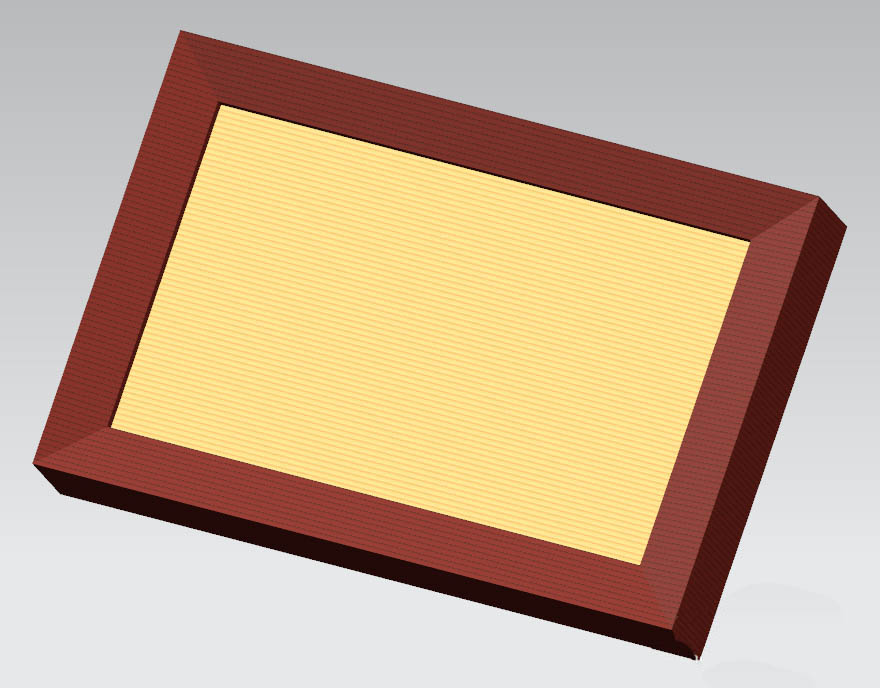

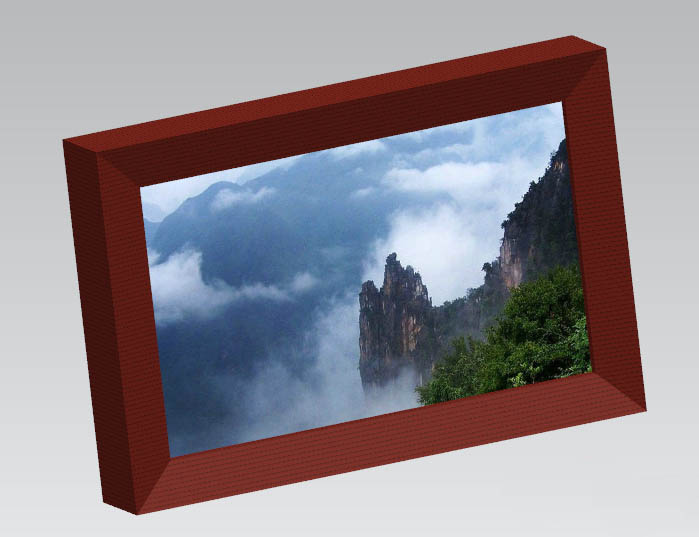

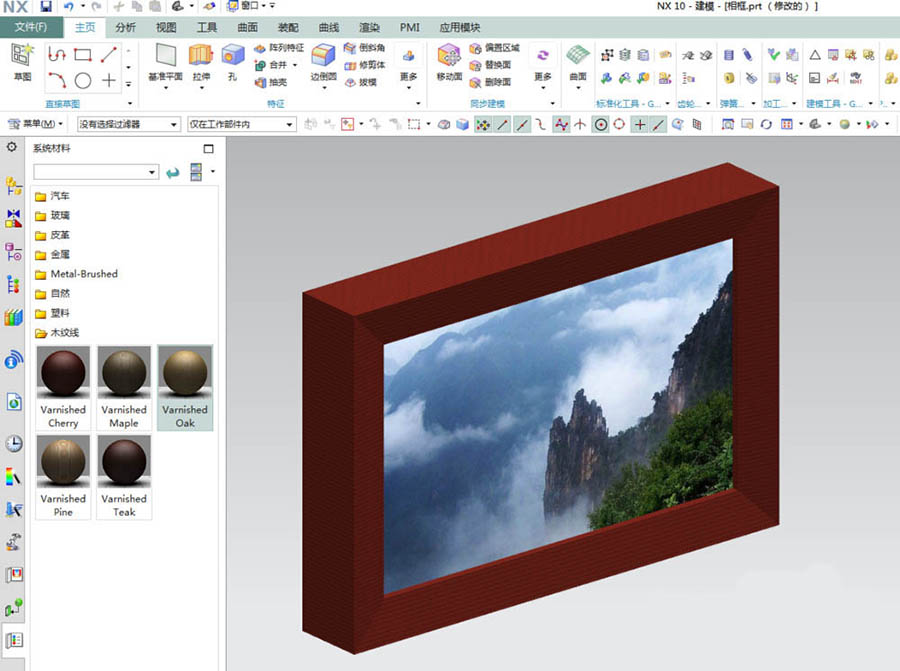

11、如下图所示，隐藏基准坐标系，将显示改成着色，执行【菜单——视图——可视化——材料/纹理】，指定木纹线给实体，最后的效果就是下图所示的了。
以上就是ug10.0制作立体相框的教程，希望大家喜欢，请继续关注脚本之家。
