UG10.0想要建模农村用的木质钉耙，如下图所示，该怎么创建呢？下面我们就来看看详细的教程。

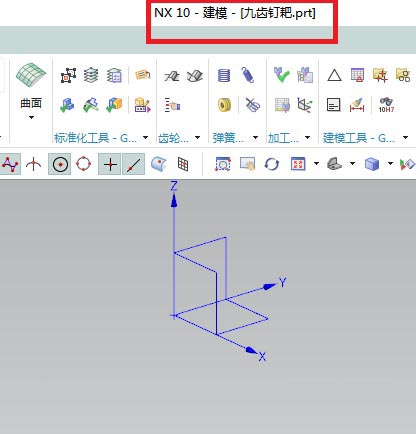

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，然后保存起来，我们在建模（不要纠结下图中红色框选中的名字：九齿钉耙，九只是个数字。）

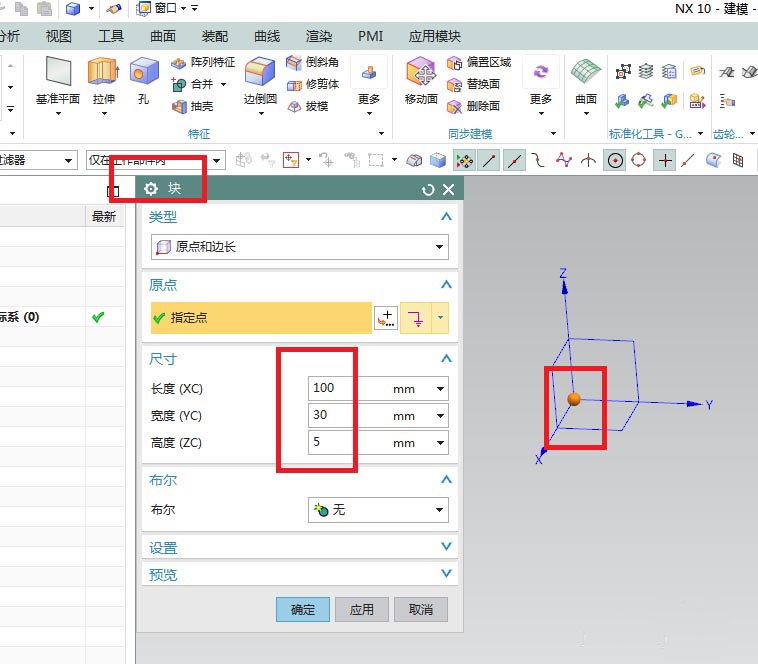

2、如下图所示，执行【菜单——插入——设计特征——长方体】，激活长方体命令，设置长度100，宽度30，高度5，原点默认，点击确定。

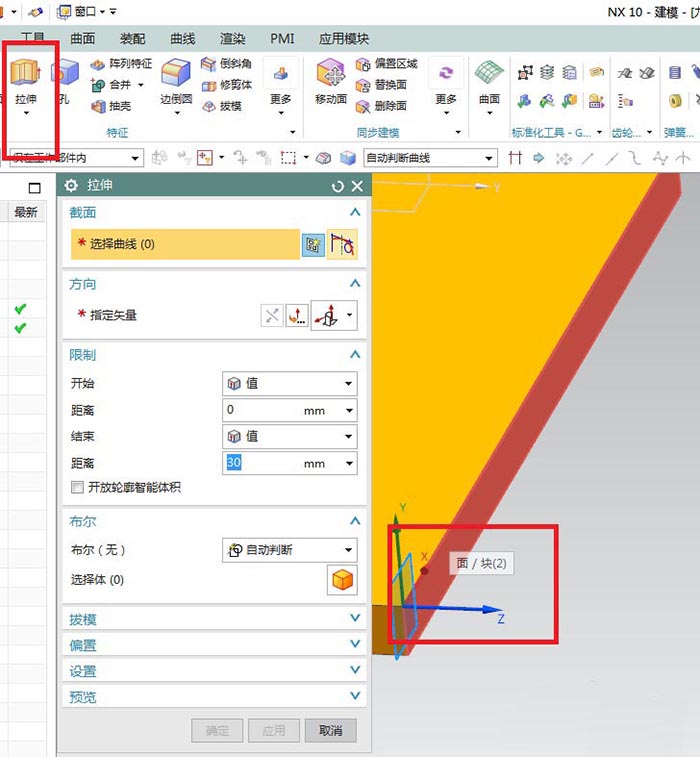

3、如下图所示，点击工具栏中的 拉伸命令，点击实体中红色平面，不会找就，见下图。

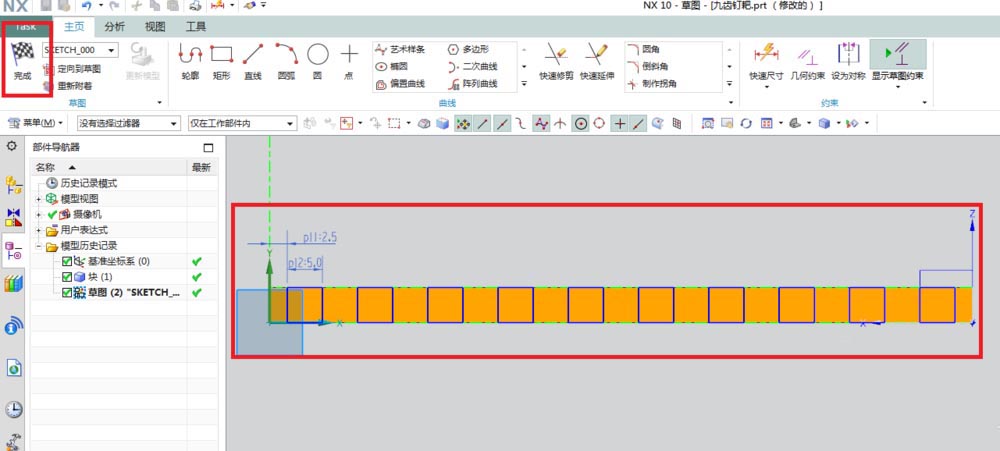

4、如下图所示，进入草图，激活矩形命令，画一个矩形，激活快速尺寸命令，标注尺寸2.5和5，激活阵列曲线命令，线性阵列，数量10个，均布，点击完成，退出草图。

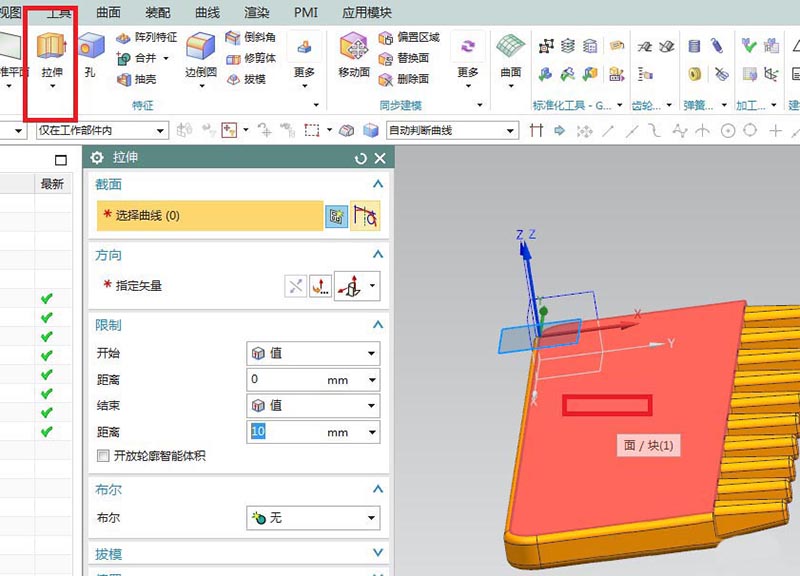

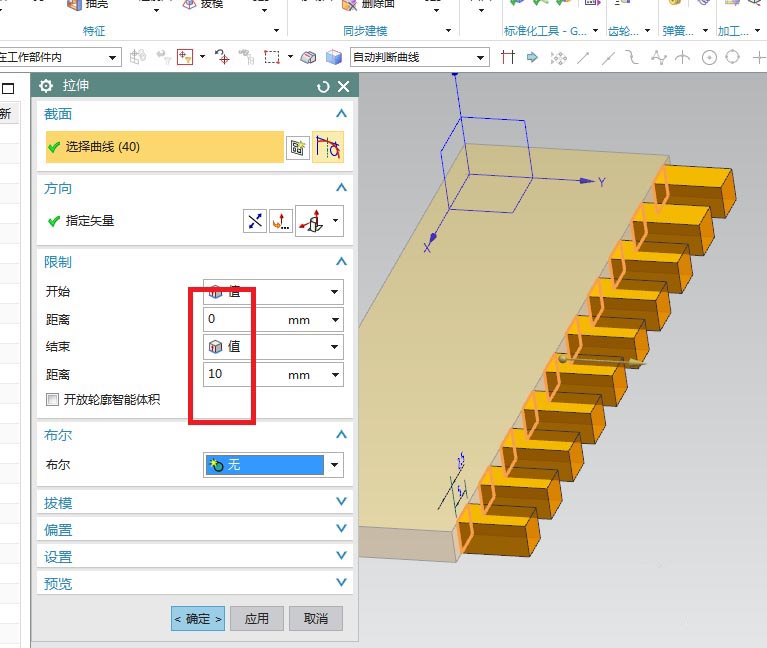

5、如下图所示，回到拉伸对话框，设置距离：从0开始，10结束，点击确定。

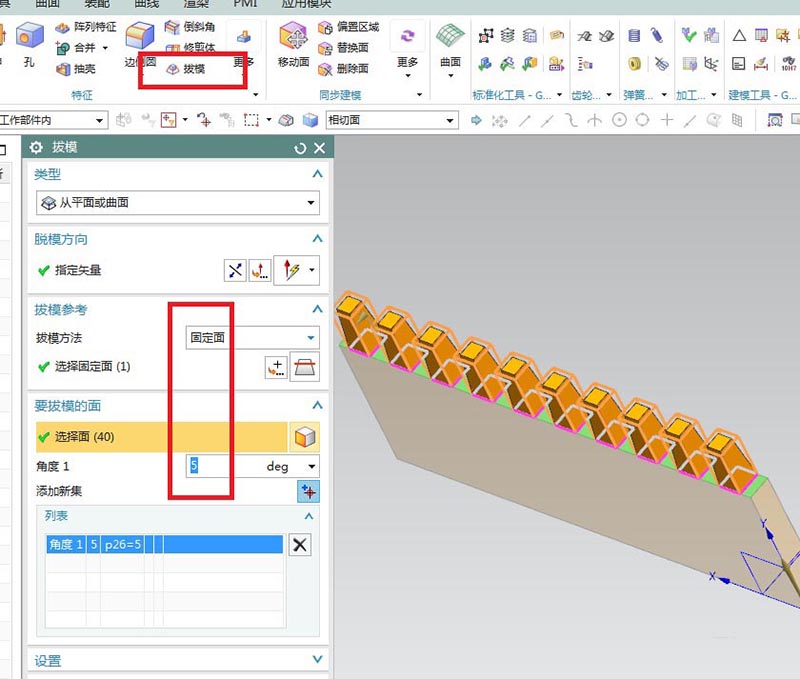

6、如下图所示，点击工具栏中的拔模命令，拔模方法选择固定面，拔模方向指定矢量Y轴，固定面为下图中的绿色平面，要拔模的面选择10个拉伸长方体的四个面，角度5，点击确定。

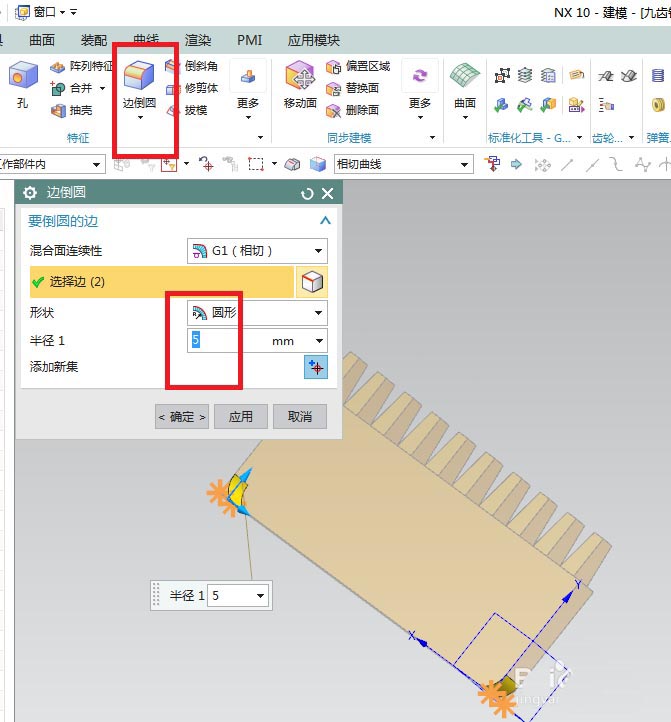

7、如下图所示，激活工具栏中的边倒圆命令，对话框中设置半径为5，实体中选择两个边线，点击应用。

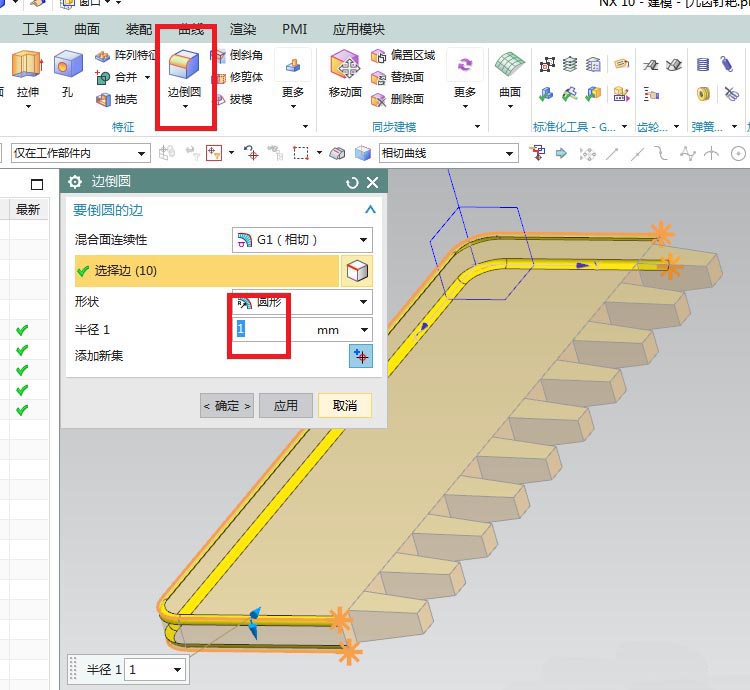

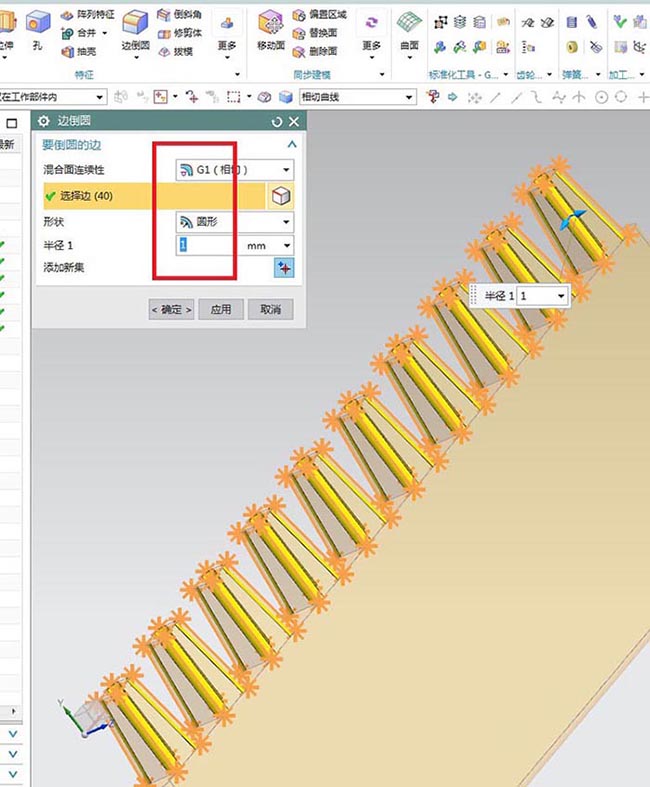

8、如下图所示，对话框设置半径R1，实体中选择两条边线，点击应用。
9、如下图所示，半径不用改，选择10个拔模生成的棱台的四条边，点击应用。
10、如下图所示，半径设置为0.5，依旧是10个棱台，这次是上边线，点击确定。
11、如下图所示，点击工具栏中的“拉伸”图标，激活拉伸命令，点击下图中的实体上红色的平面，然后就能直接进入草图。

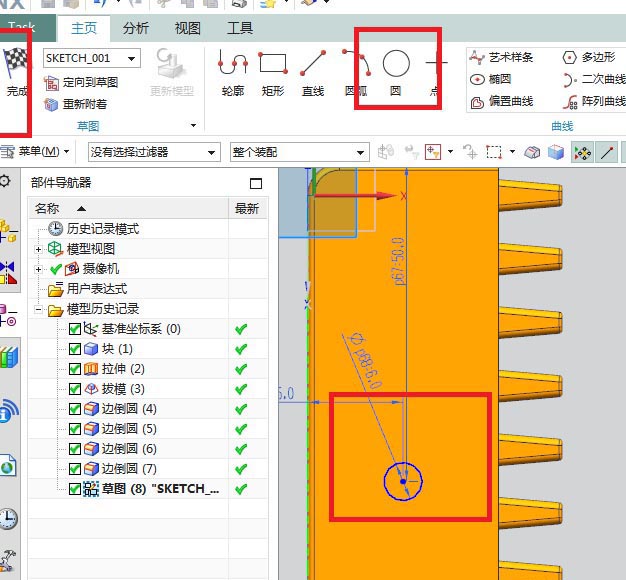

12、如下图所示，进入草图，激活圆命令，画一个圆，双击修改直径ø6，快速尺寸标注15、50，点击完成，退出草图。

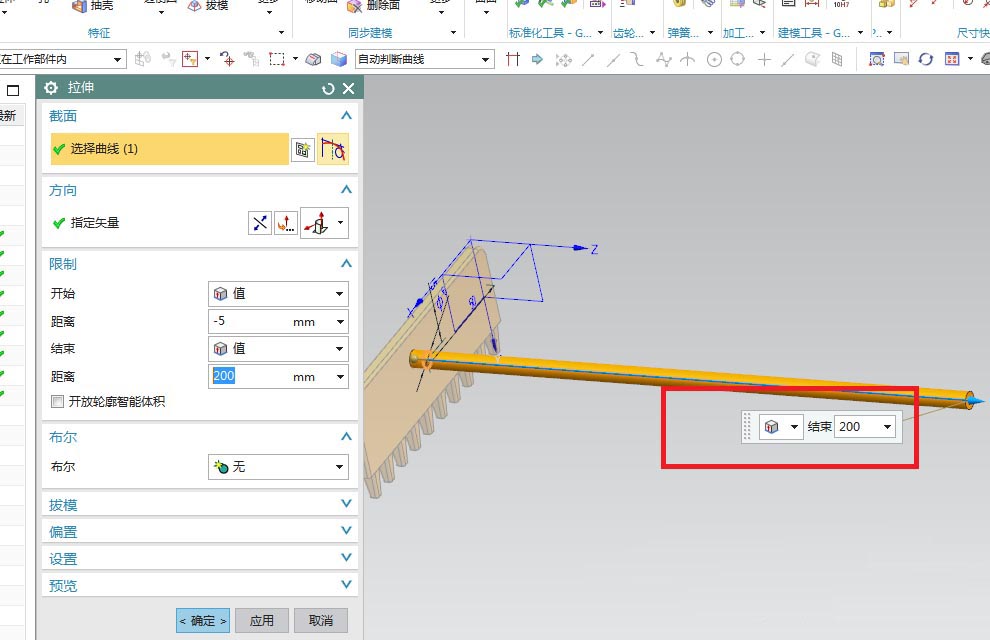

13、如下图所示，设置拉伸高度为：-5开始，200结束，点确定。
14、如下图所示，
1）部件导航器中隐藏基准坐标系，
2）将显示改成着色，
3）将显示改成艺术外观，

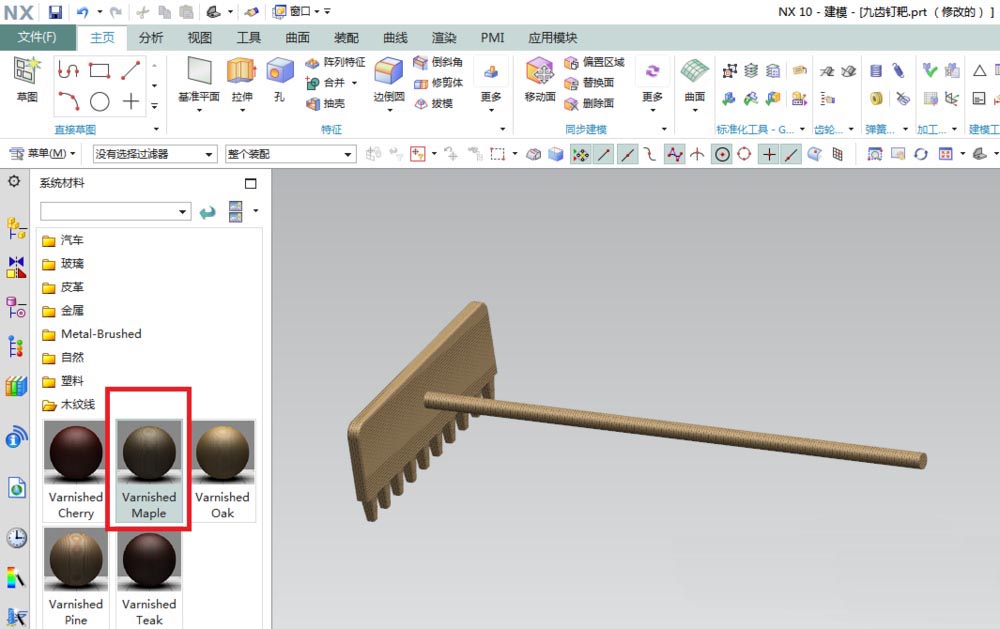

4）菜单——视图——可视化——材料/纹理——木纹线，找到我们想要的木纹线，指定给实体。

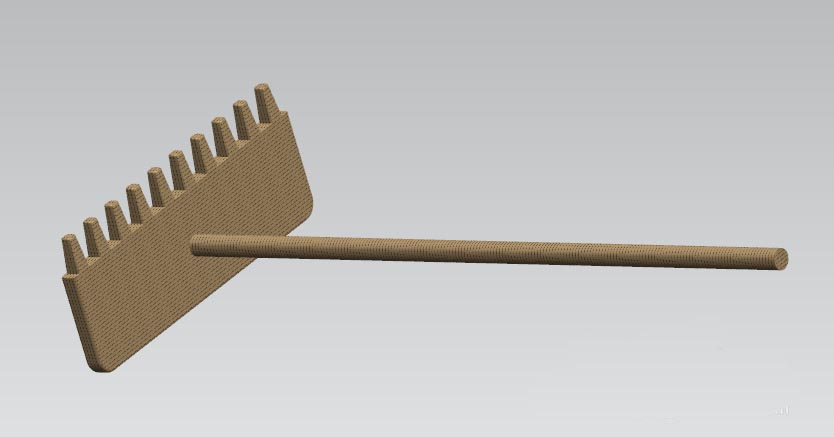

最后的效果就如下图所示了，也就是简介中的钉耙。
以上就是UG10.0耙子的创建方法，希望大家喜欢，请继续关注脚本之家。
