UG10.0想要建模平面形直角尺，如下图所示的平面形直角尺，该怎么建模呢？下面我们就来看看详细的教程。

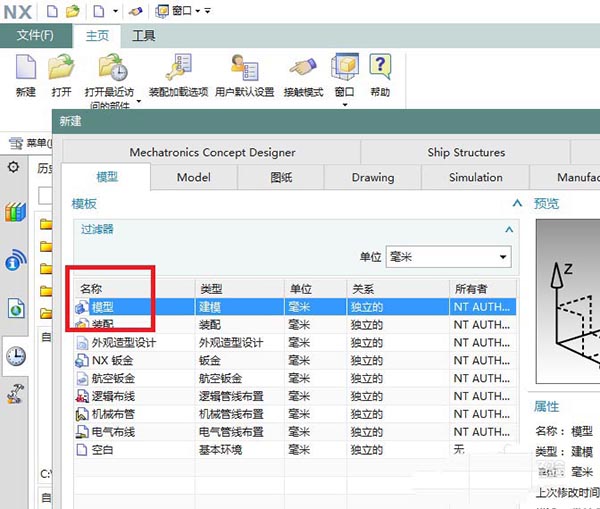

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

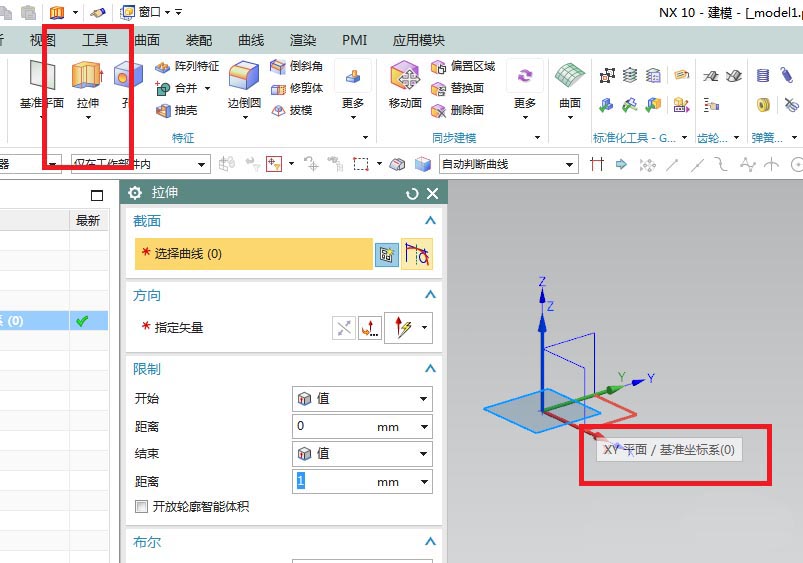

2、如下图所示，首先点击工具栏中的拉伸图标，激活拉伸命令，然后点击基准坐标系中的XY平面，这样就能直接进入草图界面。

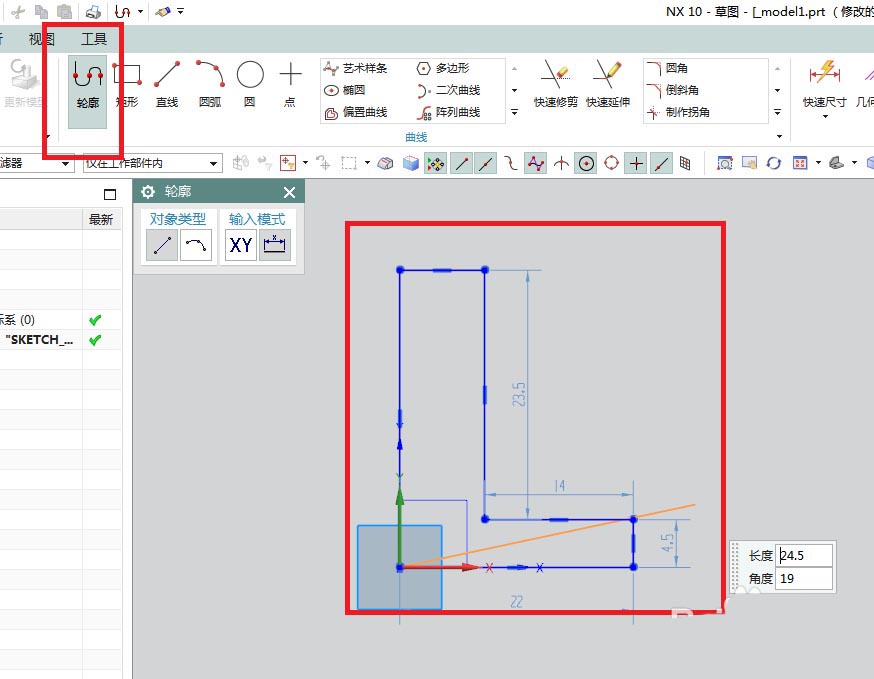

3、如下图所示，进入草图，自动激活轮廓命令，然后以坐标原点为起点和终点，画一个空心的L形状，尺寸无所谓。

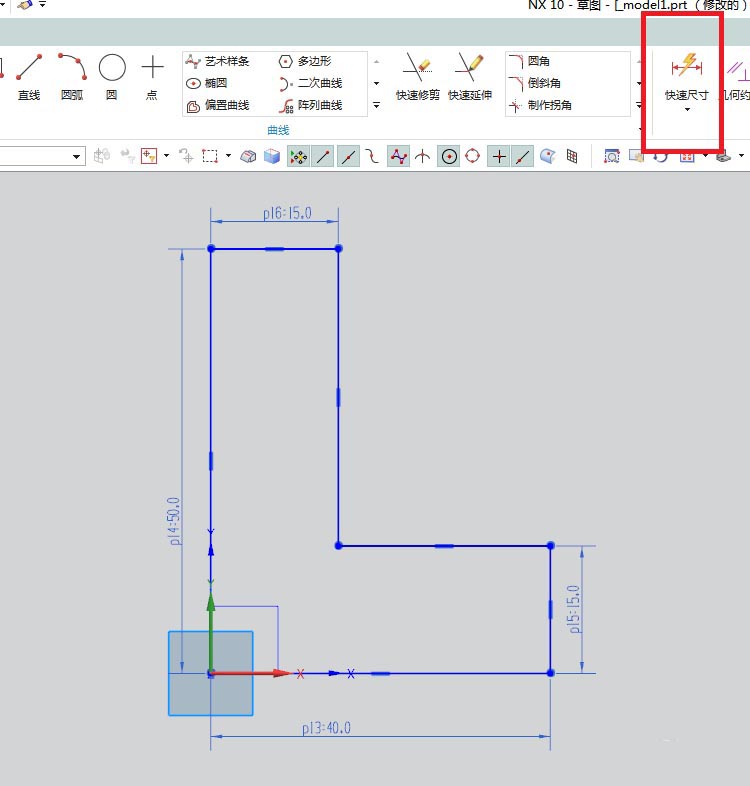

4、如下图所示，点击草图工具栏中的“快速尺寸”命令，按照下图尺寸标注，50、40、15、15，共四个尺寸。

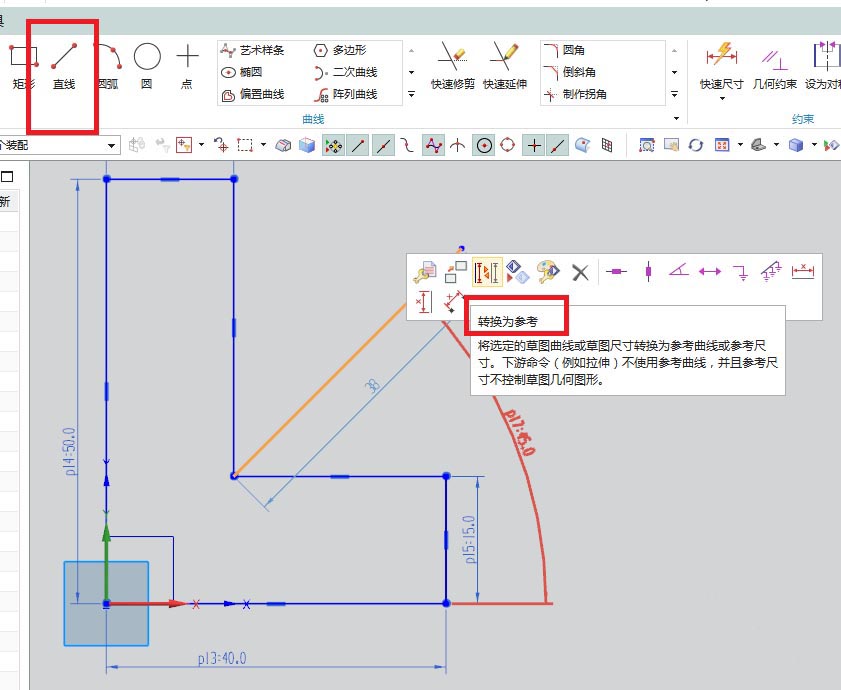

5、如下图所示，点击草图工具栏中的直线命令，然后以内交点为起点画一条斜线段，然后激活快速尺寸命令，标注角度45°，然后鼠标左键点击线段，然后在弹出的临时工具栏中点击“转换为参考”图标，将这条斜线段设置为参考线。

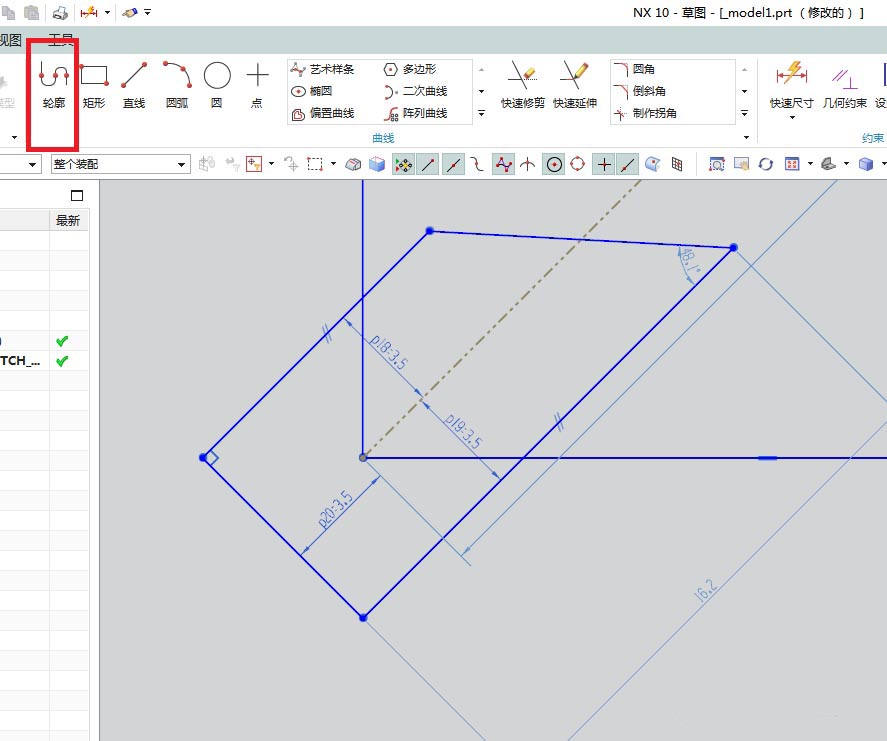

6、如下图所示，又一次激活轮廓命令，基于参考线画一个封闭的图形，两条线段与参考线平行，一条连线与它垂直，激活快速尺寸命令，标注三个尺寸：3.5、3.5、3.5。

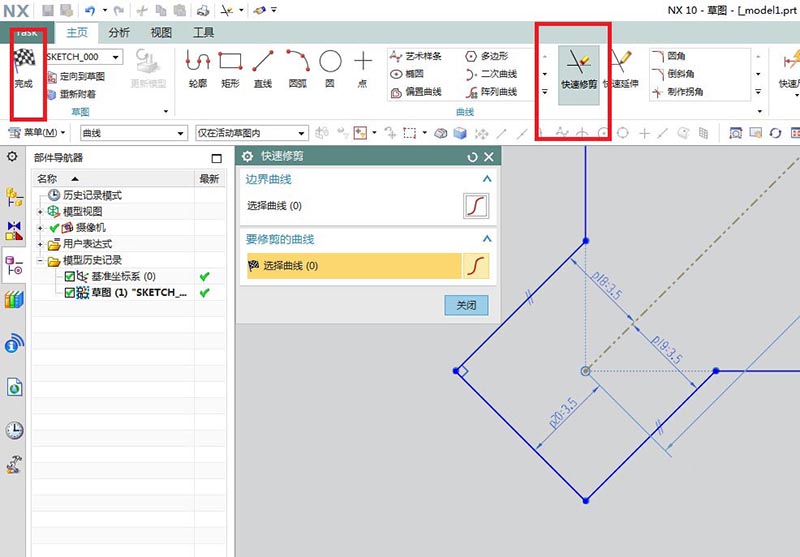

7、如下图所示，点击工具栏中的“快速修剪”命令，按照下图，将多余的线段修剪掉，点击完成，退出草图。

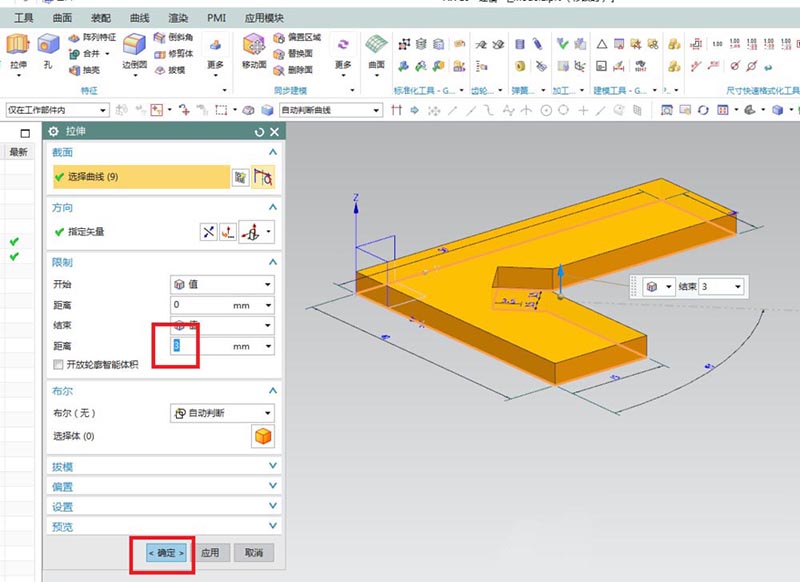

8、如下图所示，回到拉伸对话框，设置距离：从0开始，3结束，点击确定，完成。

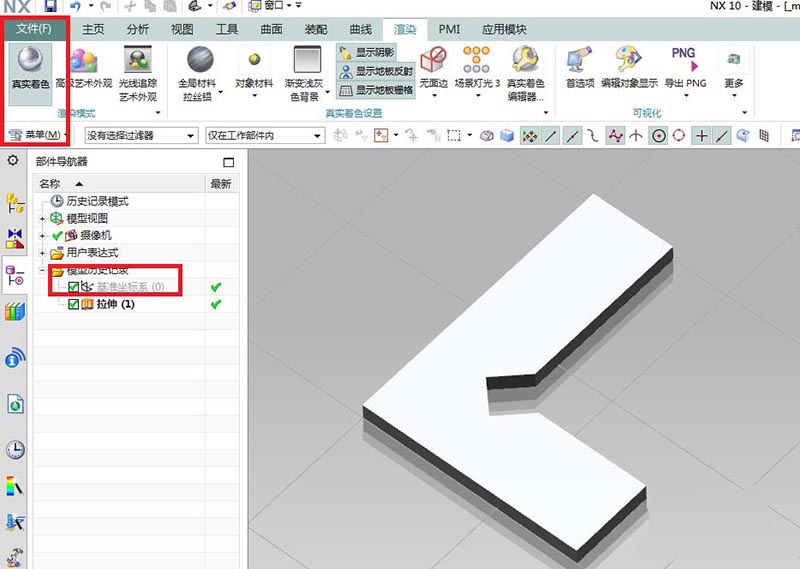

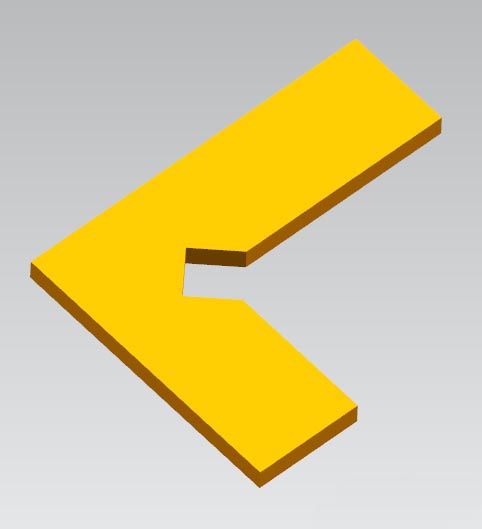

9、如下图所示，在部件导航器中将基准坐标系隐藏，然后真实着色，全局材料拉丝铝，最后的效果就是下图所示的了。
以上就是UG10.0平面形直角尺的建模方法，希望大家喜欢，请继续关注脚本之家。
