UG10.0想要建模回形笔枕，该怎么创建呢？下面我们就来看看详细的教程。

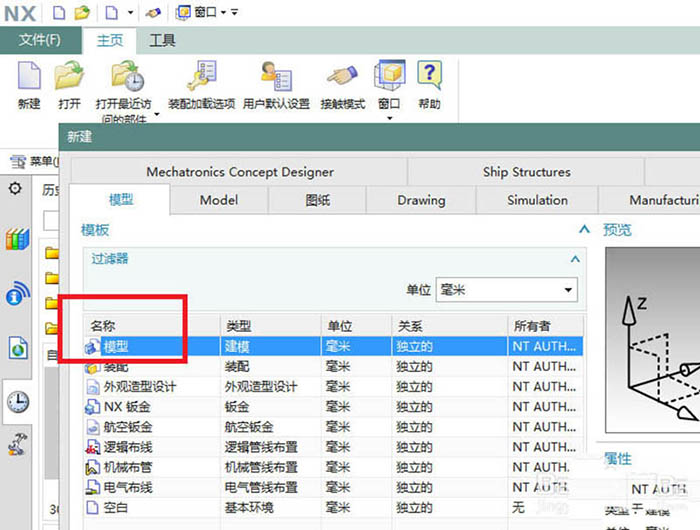

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件，让我们进入到三维建模空间。

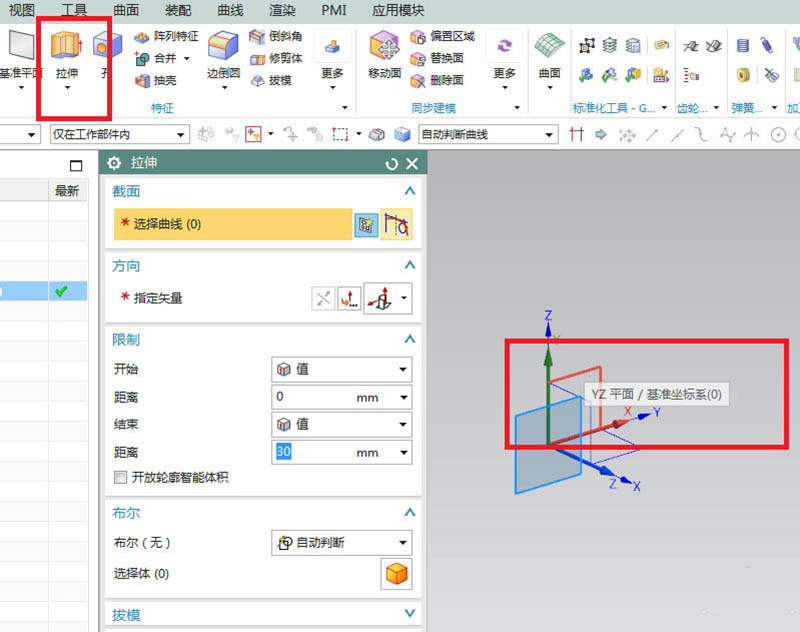

2、如下图所示，点击工具栏中的拉伸图标，激活拉伸命令，然后点击基准坐标系中的YZ平面，直接进入草图。

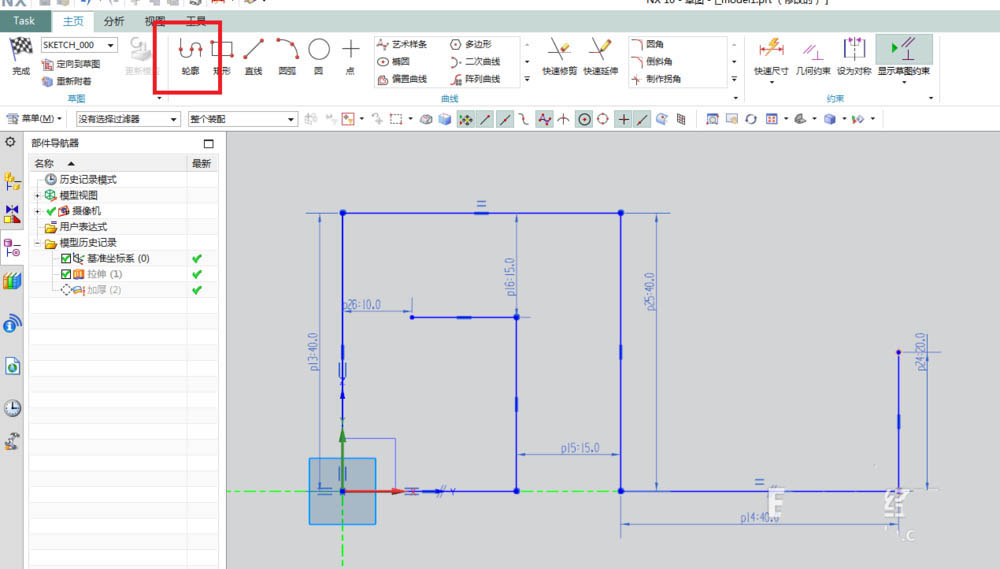

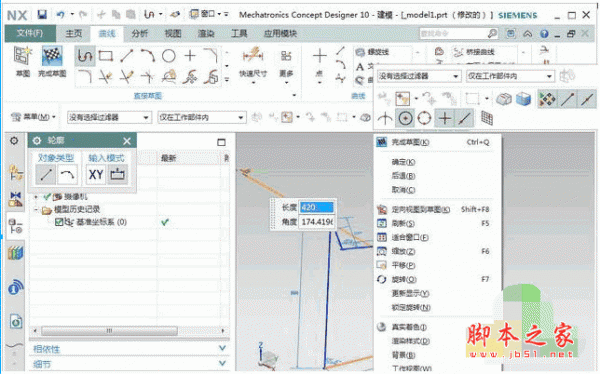

3、如下图所示，进入草图之后，我们自动激活了“轮廓”命令，然后随意画一个下图中的回形，然后激活工具栏中的几何约束命令，添加相等、共线、平行等约束，然后激活快速尺寸命令，标注尺寸，不会标注的可以参照下图中的尺寸标注，最后点击完成，退出草图。

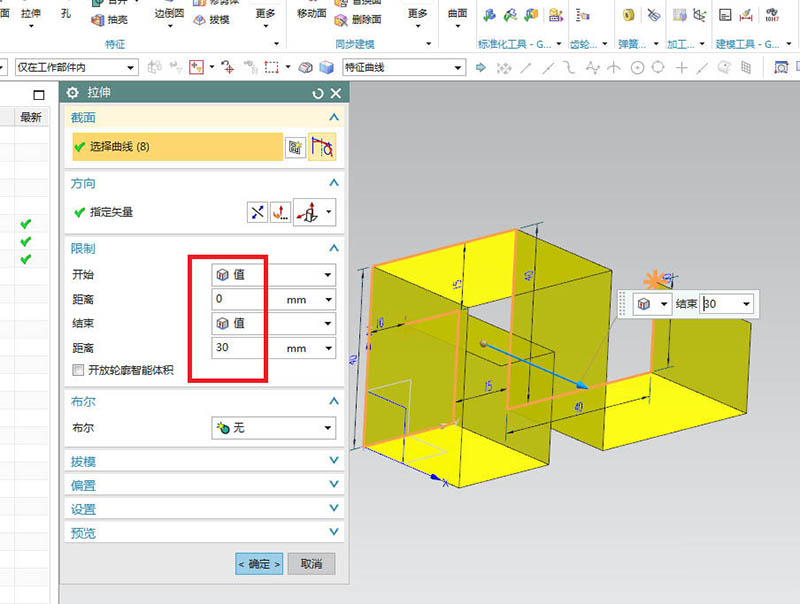

4、如下图所示，退出草图之后，回到拉伸对话框，因为草图不是封闭的，所以从拉伸预览的效果可以得知这是个片体，设置距离从0开始，30结束，点击确定。

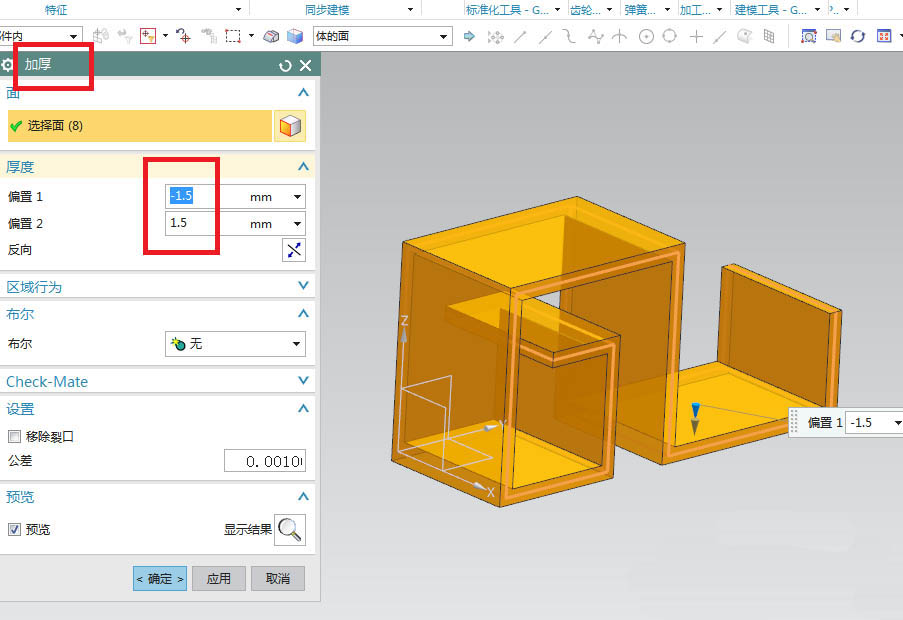

5、如下图所示，执行【更多——加厚】，激活加厚命令，然后出现加厚对话框，设置偏置1：-1.5，设置偏置2：1.5，选择刚刚拉伸出来的面，点击确定。

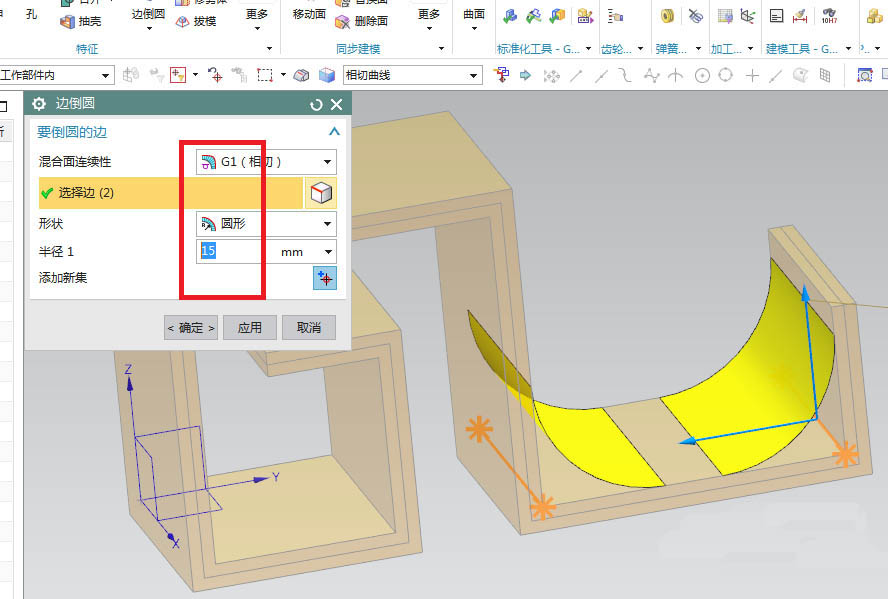

6、如下图所示，点击工具栏中的“边倒圆”命令，在“边倒圆”对话框中设置半径1为15，在实体上选择两条实体边线，点击应用。完成第一次边倒圆操作。

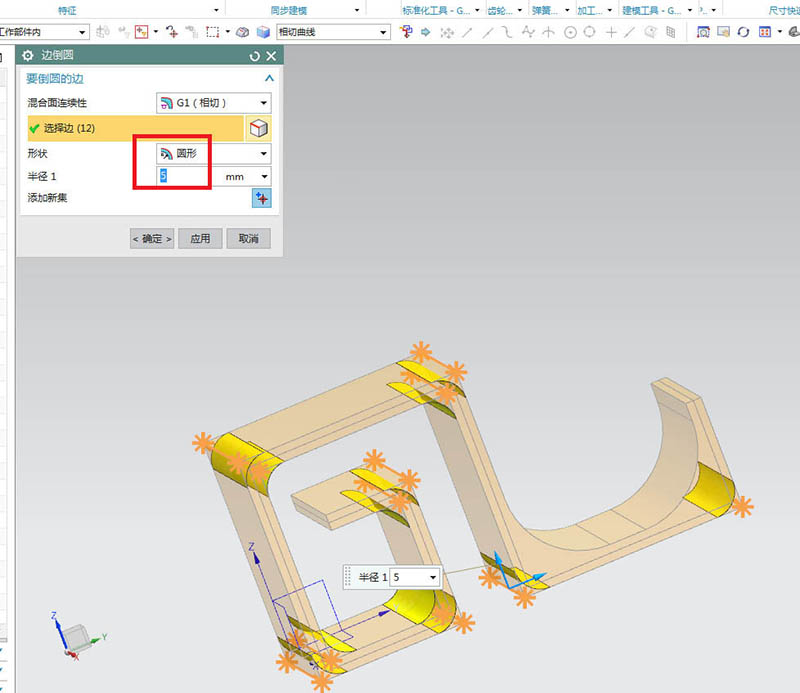

7、如下图所示，第二次边倒圆，看着这些边线，选中他们，然后设置半径1为5，单击“应用”。

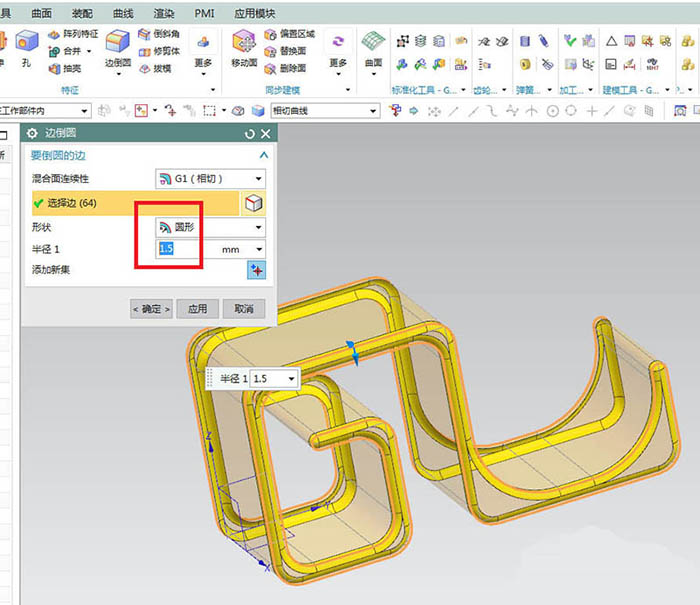

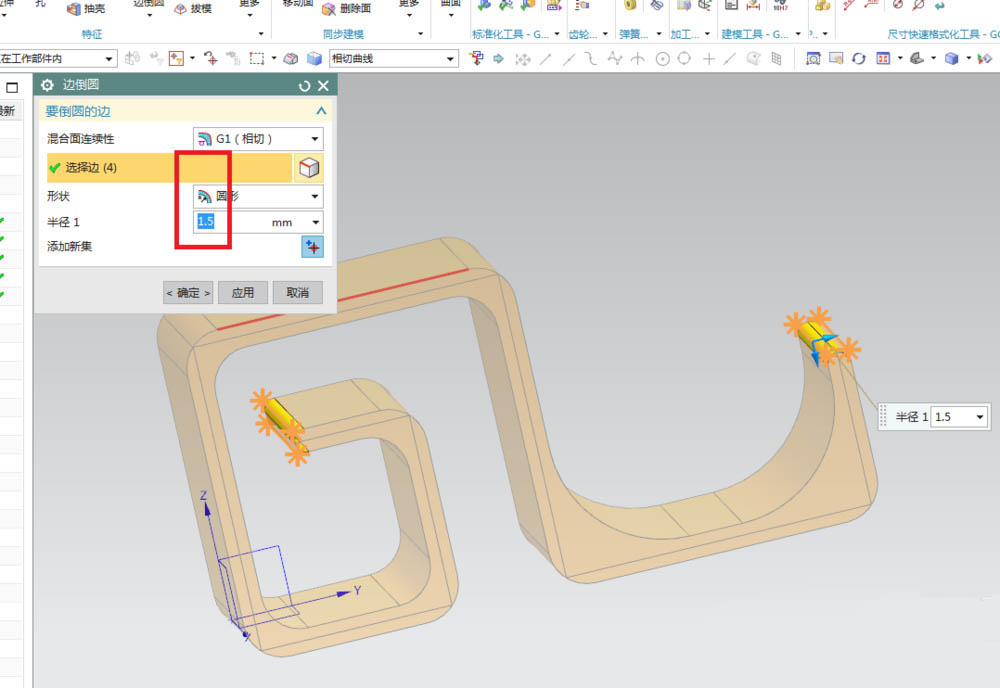

8、如下图所示，第三次边倒圆，只要四条边，半径1设置为1.5，点击“应用”。
9、如下图所示，第四次边倒圆操作，也是最后一次边倒圆操作，半径1不变，依旧是1.5，选择的实体边线只要两条，点击确定。

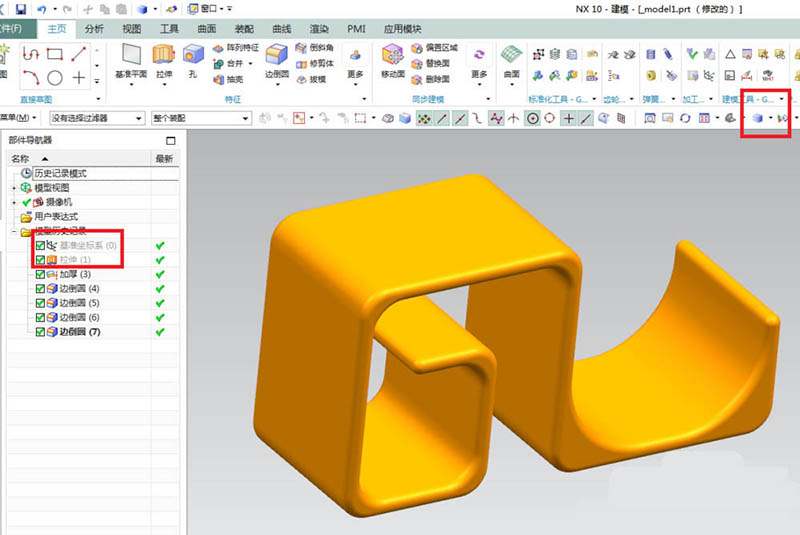

10、如下图所示，首先在部件导航器中将基准坐标系和第一个拉伸面隐藏好，然后将显示改成着色。

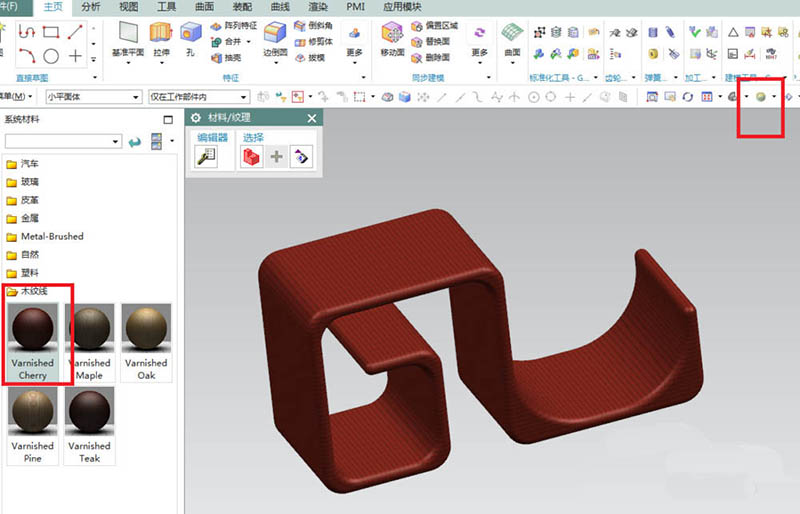

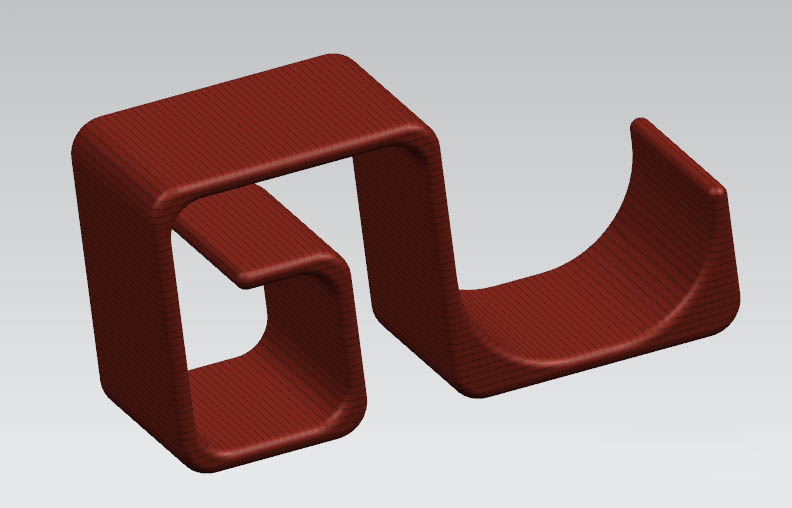

11、如下图所示，先将显示改成艺术外观，然后【菜单——视图——可视化——材料/纹理——木纹线】，找到一种想要的木纹线指定给实体，最后的效果就如下图所示了。
以上就是UG10.0快速建模回形笔枕的教程，希望大家喜欢，请继续关注脚本之家。
