caxa3D实体想要设计一款三角星镖，该怎么设计呢？下面我们就来看看caxa3D中设计三角星镖的教程。

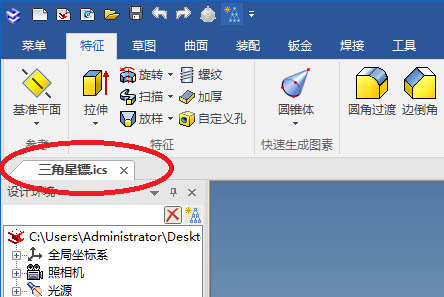

1、如下所示，打开caxa3D实体设计软件，新建一个空白的设计环境，然后保存好，为了方便查找，放在一个我们熟悉的文件夹里，并命名。

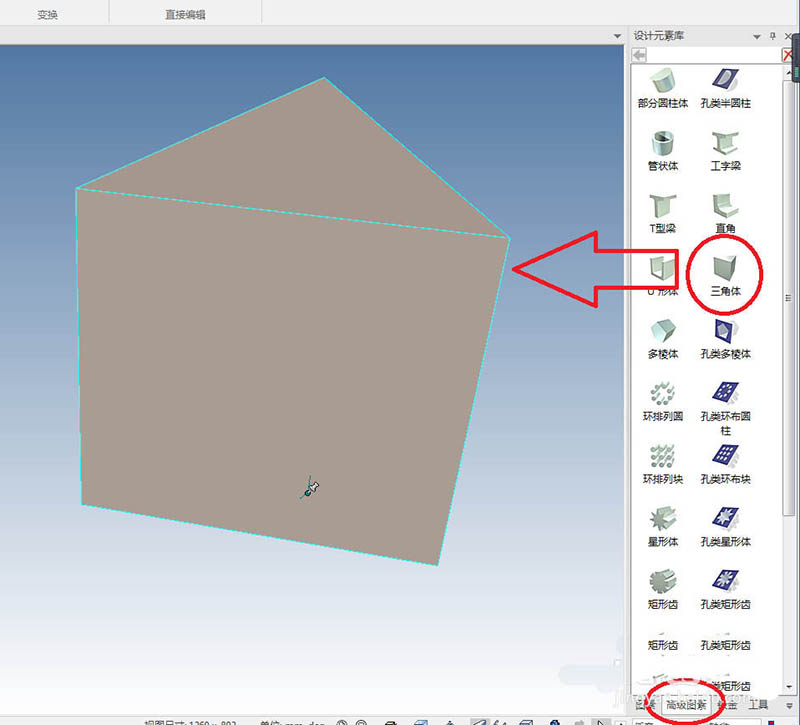

2、如下所示，从右边的设计元素库中的高级图素中找到“三角体”，将它拖动到三维空间释放，就这样快速创建一个三棱柱。

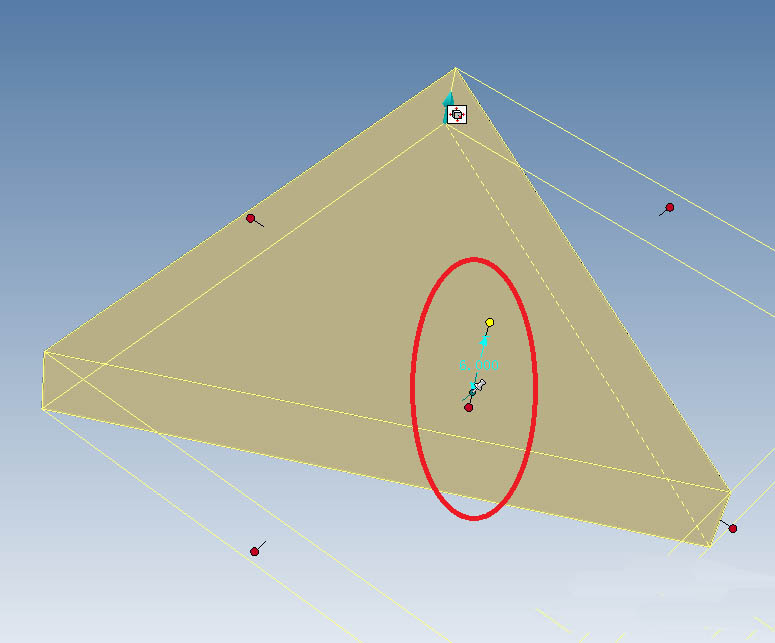

3、如下所示，点击三棱柱，在出现下图中的手柄之后，调整高度为6。
4、如下所示，首先点击三棱柱实体，然后点击特征工具栏中的“拉伸”图标，然后在属性栏中的拉伸特征下面的轮廓后面点击“2D草图”，然后点击三棱柱的上表面的中心点，然后点击√，进入草图。

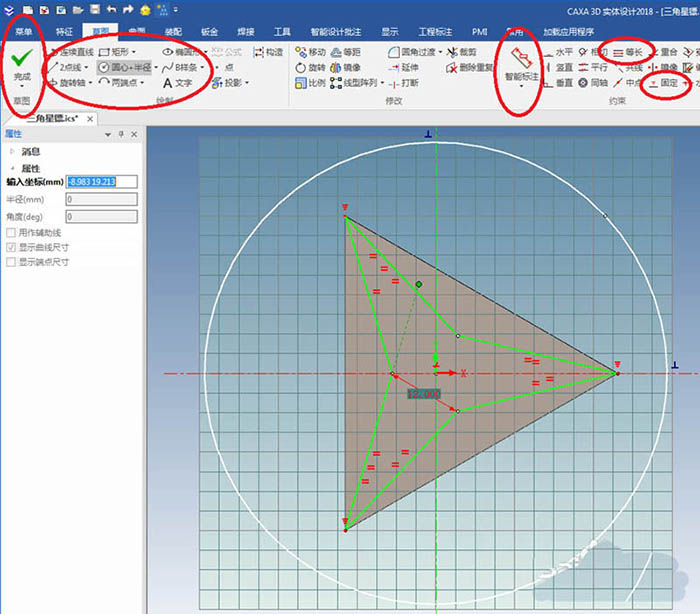

5、如下所示，进入草图，激活连续直线命令，以实体的端点为起点画一个封闭的三个尖角的图形，然后添加几何约束，三个端点固定，六个边线等长，然后激活智能尺寸命令，标注一个大概的尺寸，看着效果，这里我标注的是宽度12，然后别忘了激活圆命令，以坐标原点为圆心画一个圆，这个圆要将刚刚约束的图形包含在内，最后才可以点击完成，退出草图。

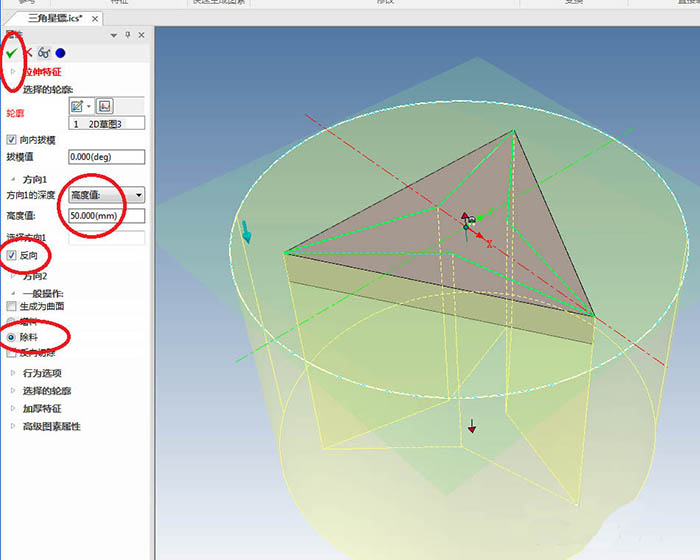

6、如下所示，退出草图，回到拉伸特征属性栏，看着预览效果，决定是否点击“反向”，然后点击“除料”，设置高度超过实体即可，最后点击√，完成并应用。

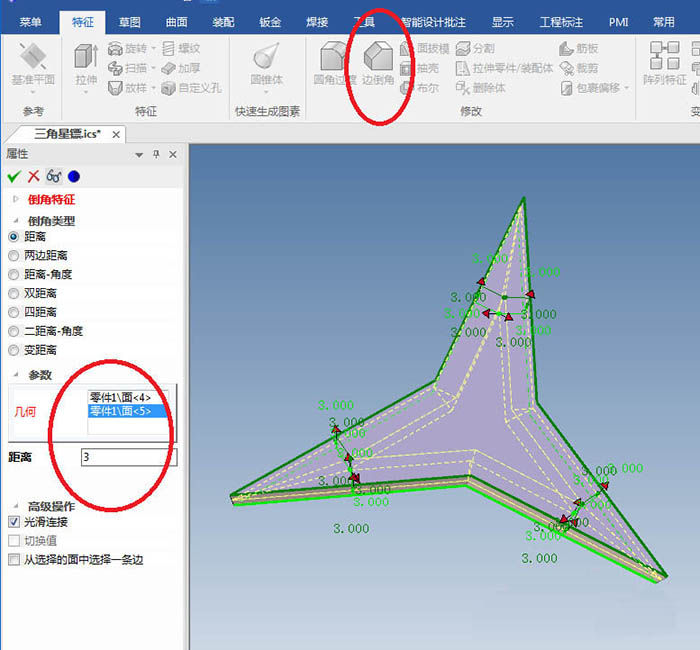

7、如下所示，一个三角星柱体出现了，首先，点击特征工具栏中的“边倒角”命令，然后看属性栏，默认倒角类型为“距离”，、我们选择柱体的上下表面，然后设置距离为3，点击√。

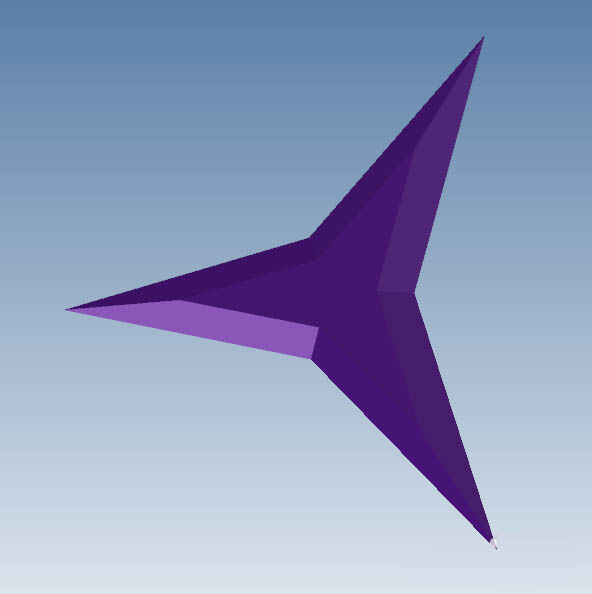

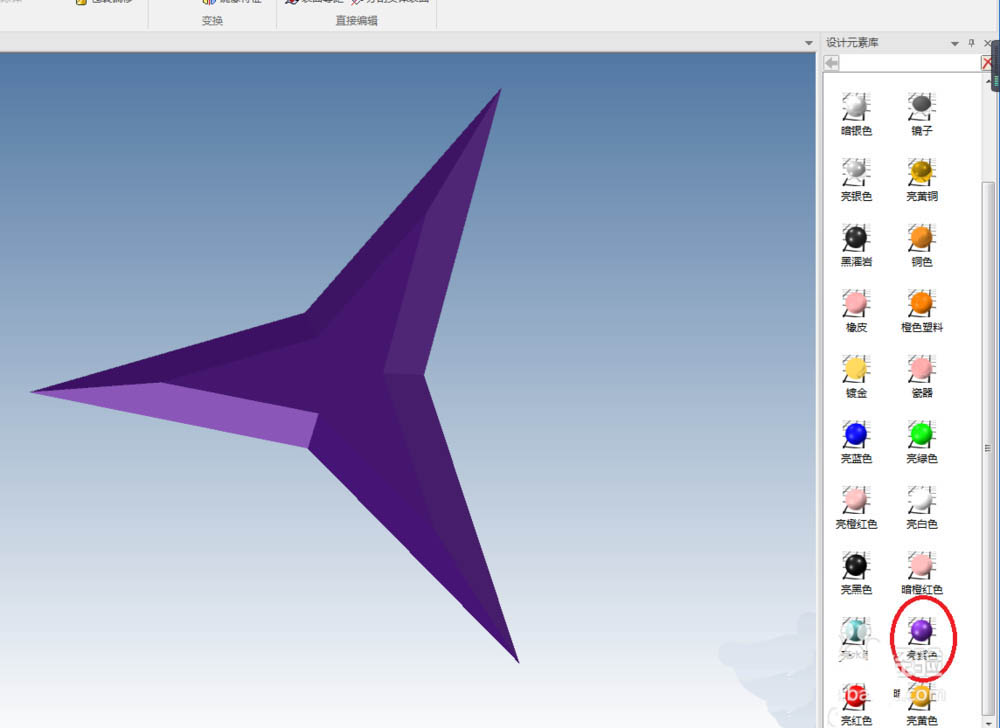

8、如下所示，在设计元素库中找到一种颜色，（这里我找到的是亮紫色），将这种颜色拖到实体上释放，然后见显示改成“真实感图”，最后的效果就是下图所示的了，亮紫色三角星镖。
以上就是caxa3D实体设计三维立体的三角星镖的教程，希望大家喜欢，请继续关注脚本之家。
