CATIA草图怎么绘制两条垂直线？

CATIA设计零件时，经常设计垂直的特征，就需要草图设计垂直的线条，那么怎么让两条线条相互垂直呢？下面我们就来看看CATIA线条垂直效果的制作方法。

CATIA V5-V6R2016 64位 中文特别版(附破解文件+安装教程)

• 类型：3D制作类
• 大小：4.18GB
• 语言：简体中文
• 时间：2017-06-14

查看详情

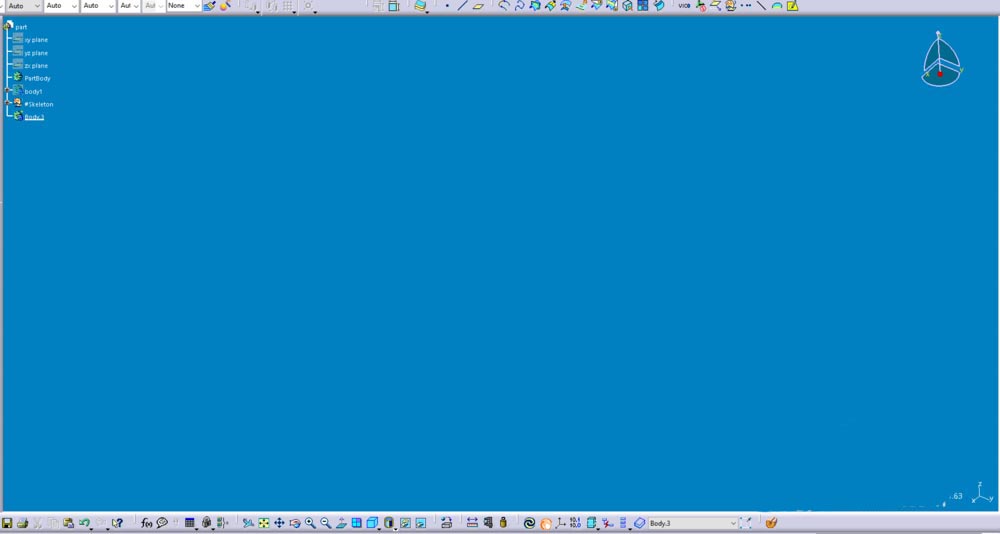

1、打开CATIA软件

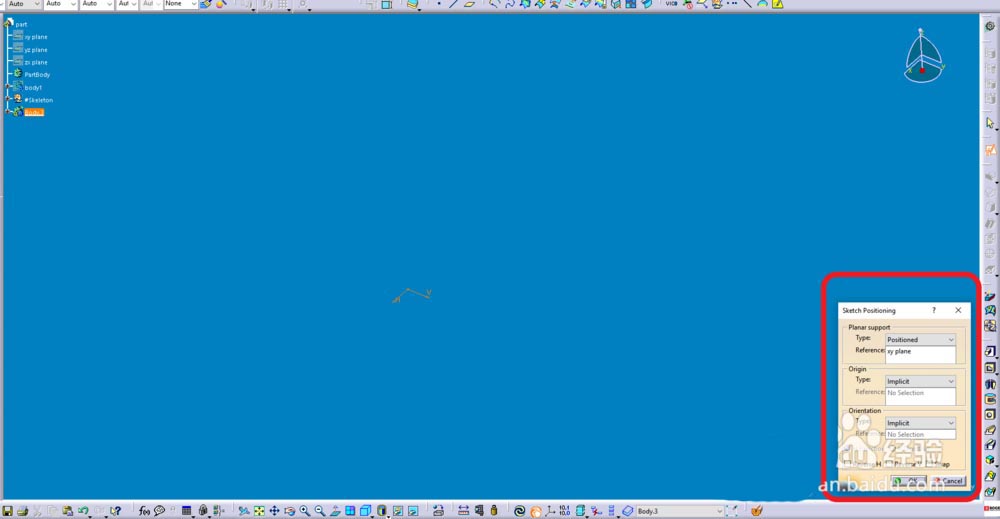

2、进入草图模块

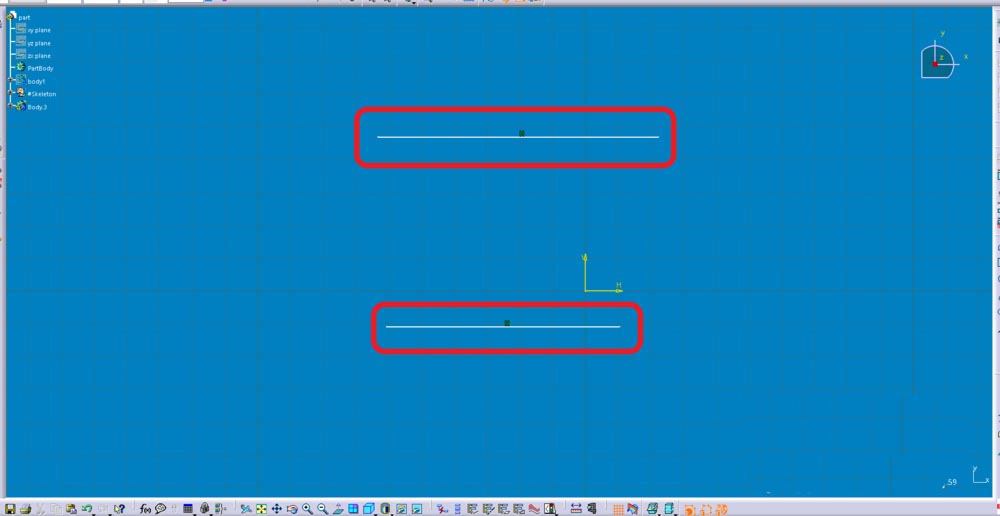

3、绘制两条直线

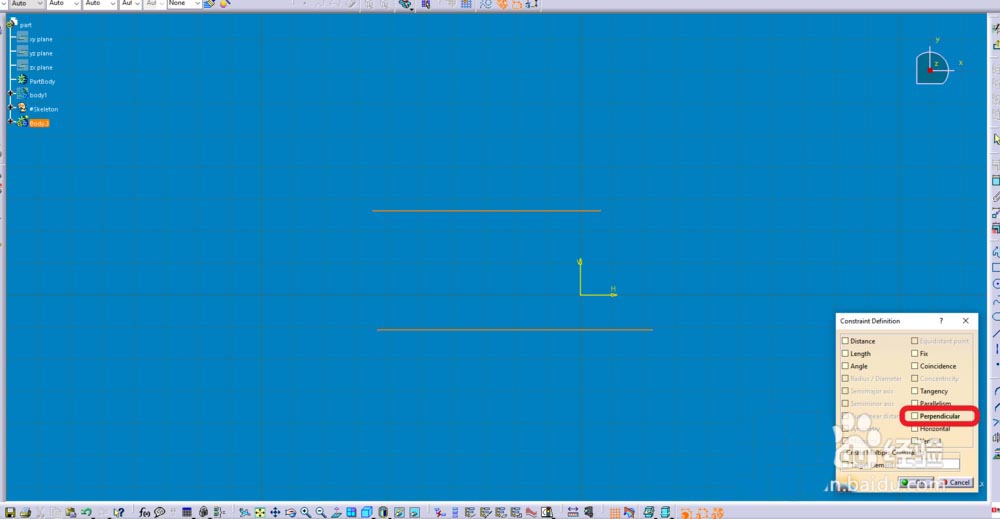

4、按住键盘Ctrl键，点击约束命令，出现约束窗口，勾选垂直选项

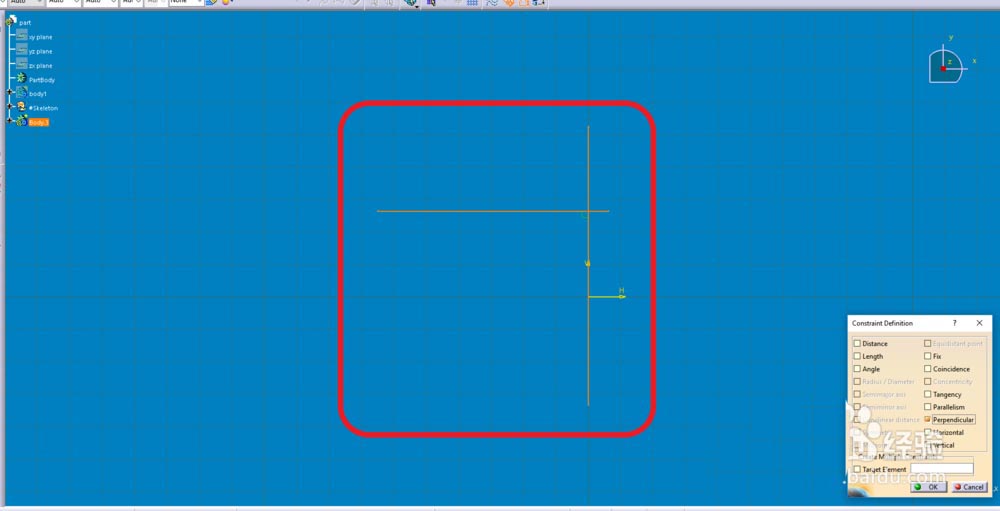

5、两条线条进入垂直，状态，出现垂直符号，点击确定即可

总结：

1.打开CATIA软件

2.进入草图模块

3.绘制两条直线

4.按住键盘Ctrl键，点击约束命令，出现约束窗口，勾选垂直选项

5.两条线条进入垂直，状态，出现垂直符号，点击确定即可

以上就是CATIA草图绘制两条垂直线的教程，希望大家喜欢，请继续关注脚本之家。
