CATIA草图动态尺寸约束怎么使用?

CATIA设计零件时，有时要考虑到零件在使用过程中会变形，那么零件的某些尺寸就会发生变化，那么在变化过程中是怎么样的呢？其实可以通过草图动态约束里面查看简单的效果，下面我们就来看看详细的教程。

CATIA V5-V6R2016 64位 中文特别版(附破解文件+安装教程)

• 类型：3D制作类
• 大小：4.18GB
• 语言：简体中文
• 时间：2017-06-14

查看详情

1、打开CATIA软件

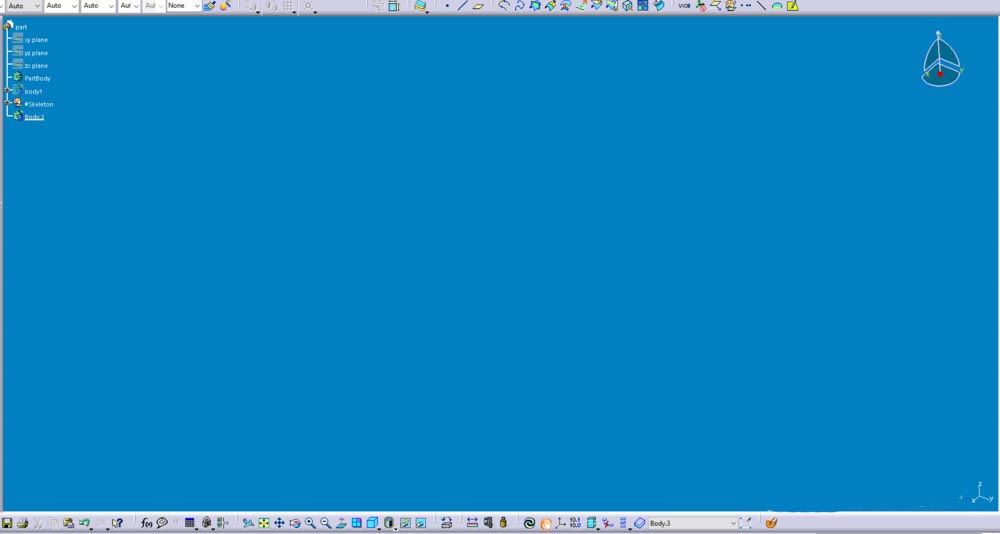

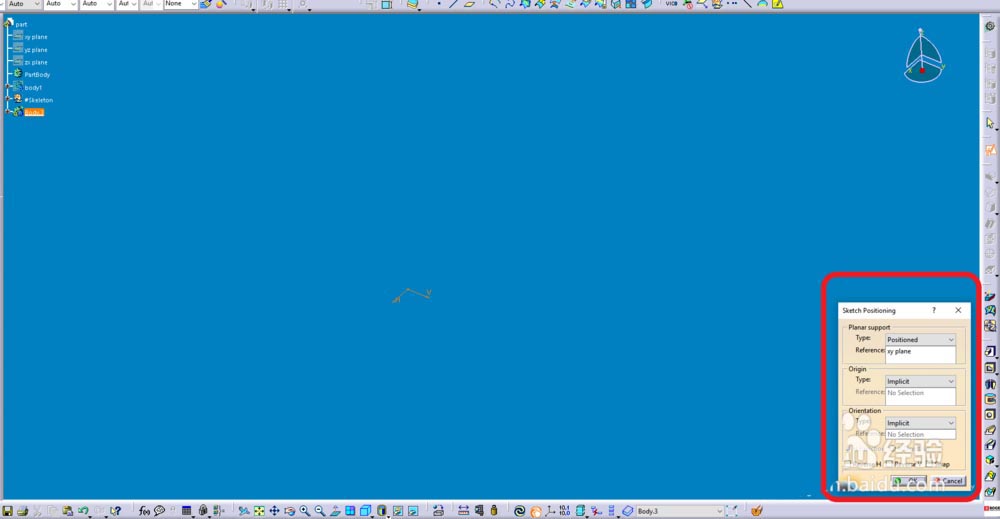

2、进入草图模块

3、绘制一个矩形，并进行尺寸和位置约束

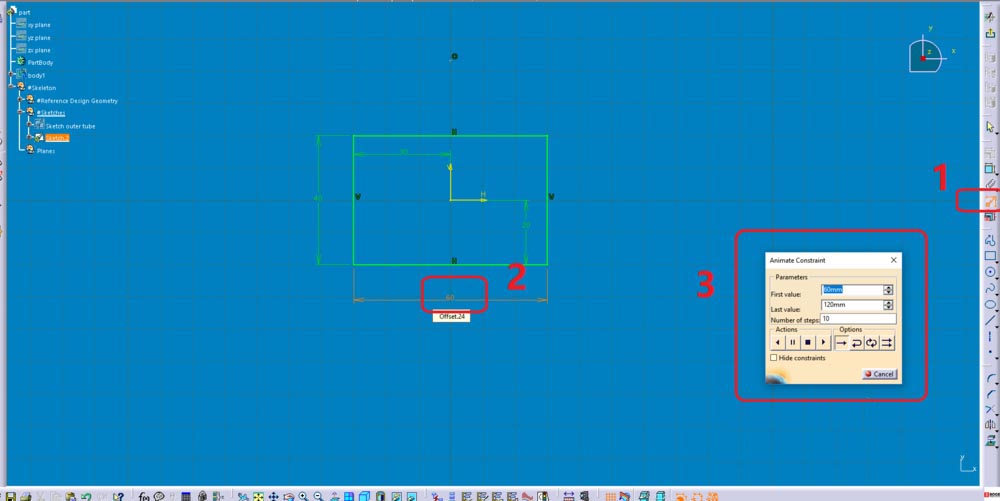

4、按照顺序，点击动态约束命令，选择60尺寸，系统出现对话框，输入变化范围

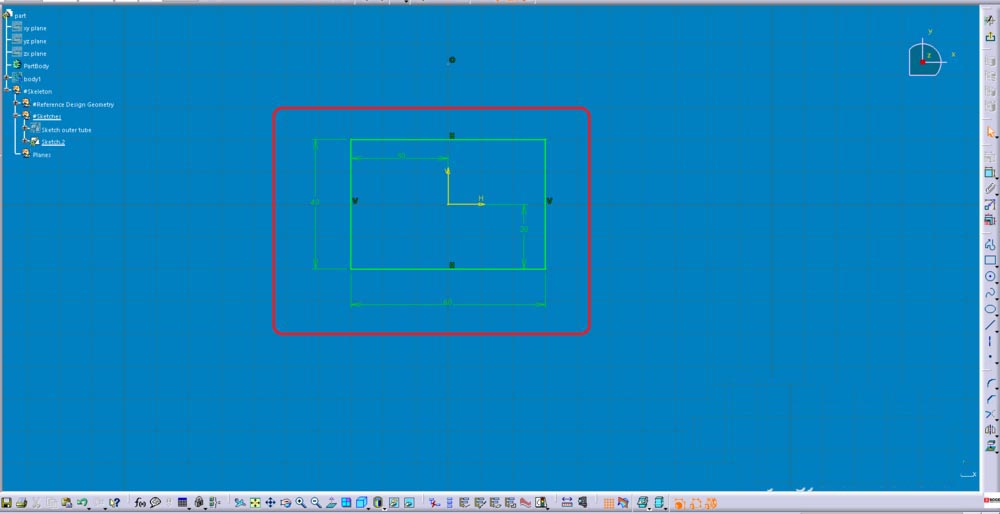

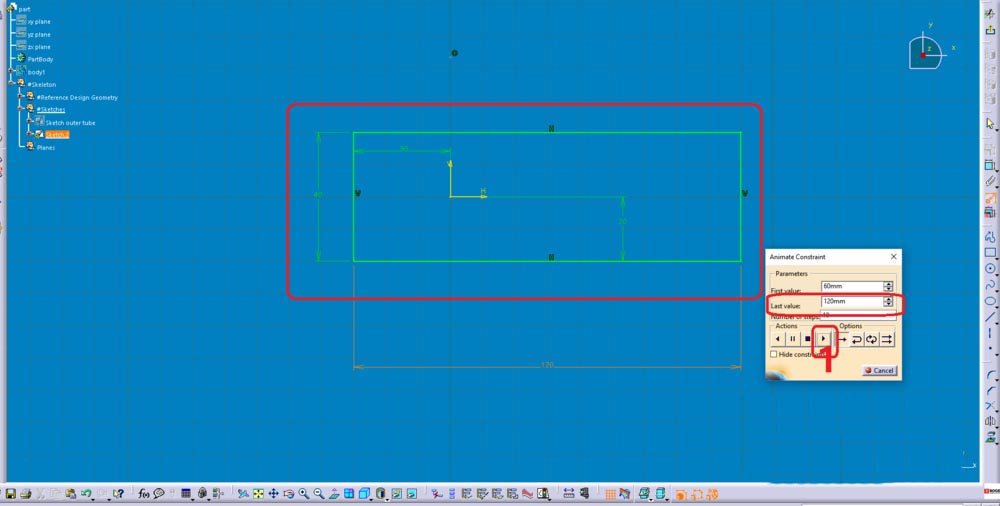

5、点击运行的命令，出现动态约束的效果

总结：

1.打开CATIA软件

2.进入草图模块

3.绘制一个矩形，并进行尺寸和位置约束

4.按照顺序，点击动态约束命令，选择60尺寸，系统出现对话框，输入变化范围

5.点击运行的命令，出现动态约束的效果

以上就是CATIA草图动态尺寸约束的使用方法，希望大家喜欢，请继续关注脚本之家。
