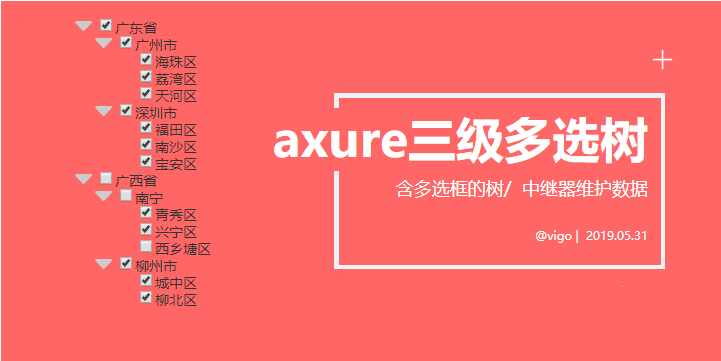

axure中用一个中继器实现多选树的效果。比如多级菜单，该怎么制作呢？下面我们就来看看axure制作三级菜单的教程。
1、添加中继器:在中继器里放入下拉符号和多选框

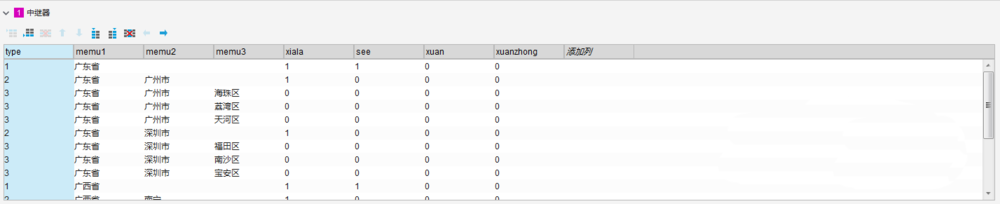

2、设置中继器：
type：分1、2、3三个级别，1表示一级（如广东省），2表示二级（如广东省—广州市），3表示（广东省-广州市-海珠区）。
memu1：表示第一级菜单
memu2：表示第二级菜单
memu3：表示第三级菜单
xiala：1表示有下拉符号，0表示没有下拉符号
see：1表示可见，0表示隐藏
xuan：下拉符号的方向，0向右，1向下
xuanzhong：1表示选择，0表示未选中
3、设置中继器载入时交互事件。添加筛选[[Item.see=='1']]：筛选出see为1（可见）的行

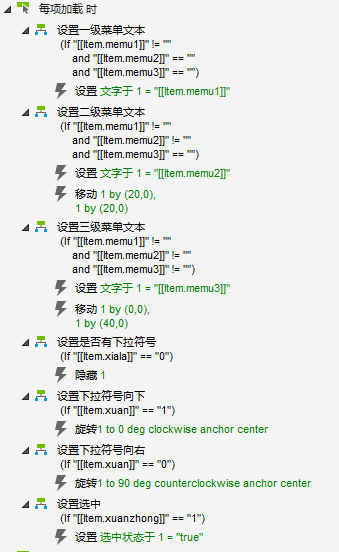

4、设置中继器每项加载时交互事件
1）设置多选框文本和位置
如果是一级菜单，设置多选框文字=memu1
如果是二级菜单，设置多选框文字=memu2，并且移动下拉符号和多选框组合向右移动20
如果是三级菜单，设置多选框文字=memu3，并且移动下拉符号和多选框组合向右移动40
2）设置下拉符号
如果xiala=0，隐藏下拉符号。
如果xuan=0，下拉符号向右，表示收起下级菜单
如果xuan=1，下拉符号向上，表示打开下级菜单
3）设置选中
如果xuanzhong=1，选中该行多选框。
5、设置下拉符号鼠标单击时事件
如果xuan=0，更新行this，列xuan=1。设置文本1级文本标签=memu1，2级文本标签=memu2，出发鼠标单击展开按钮。
如果xuan=1，更新行this，列xuan=0。设置文本1级文本标签=memu1，2级文本标签=memu2，出发鼠标单击收起按钮。
6、设置展开按钮鼠标单击时事件
如果2级文本标签为空，更新行条件[[Item.type=='2'&&Item.memu1==a]]，更新see=1
如果2级文本不为空。更新行条件，[[Item.type=='3'&&Item.memu1==a&&Item.memu2==b]]，更新see=0
7、设置收起按钮鼠标单击时事件
如果2级文本标签为空，更新行条件[[Item.type!='1'&&Item.memu1==a]]，更新see=0，xuan=0
如果2级文本不为空。更新行条件，[[Item.type=='3'&&Item.memu1==a&&Item.memu2==b]]，更新see=0

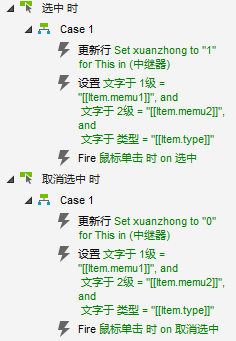

8、设置多选框事件
选中时，更新行this，列选中=1，设置文本1级文本标签=memu1，2级文本标签=memu2，type文本标签=type，触发鼠标单击选中按钮的事件。
取消选中时，更新行this，列选中=0，设置文本1级文本标签=memu1，2级文本标签=memu2，type文本标签=type，触发鼠标单击取消选中按钮的事件。
9、设置选中按钮鼠标单击时事件
如果type文本标签=1，更新行条件[[Item.memu1==a]]，更新xuanzhong=1。
如果type文本标签=2，更新行条件[[Item.memu1==a&&Item.memu2==b]]，更新xuanzhong=1。
10、设置取消选中按钮鼠标单击时事件
如果type文本标签=1，更新行条件[[Item.memu1==a]]，更新xuanzhong=0。
如果type文本标签=2，更新行条件[[Item.memu1==a&&Item.memu2==b]]，更新xuanzhong=0。更新行条件[[Item.memu1==a&&Item.memu2==''&&Item.memu3=='']]，更新xuanzhong=0
如果type文本标签=3，更新行条件[[Item.memu1==a&&Item.memu2==b&&Item.memu3=='']]，更新xuanzhong=0。更新行条件[[[Item.memu1==a&&Item.memu2==''&&Item.memu3=='']]，更新xuanzhong=0
11、取消选中按钮、选中按钮、收起按钮、展开按钮、1级文本标签、2级文本标签、type文本标签设置为隐藏。
以上就是axure多级菜单的制作方法 ，希望大家喜欢，请继续关注脚本之家。
