caxa3D实体想要设计亮紫色心形盒子，该怎么设计呢？下面我们就来看看详细建模行渲染的方法。

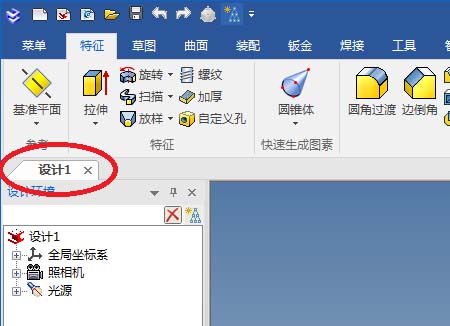

1、如下所示，打开caxa3D实体设计软件，新建一个空白的设计环境。

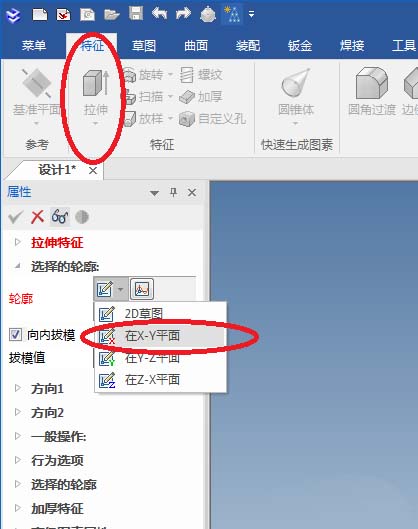

2、如下所示，点击特征工具栏中的拉伸图标，激活拉伸命令，属性栏中点击“新生成一个独立的零件”，然后在拉伸特征中的轮廓后面点击“在X-Y平面”。

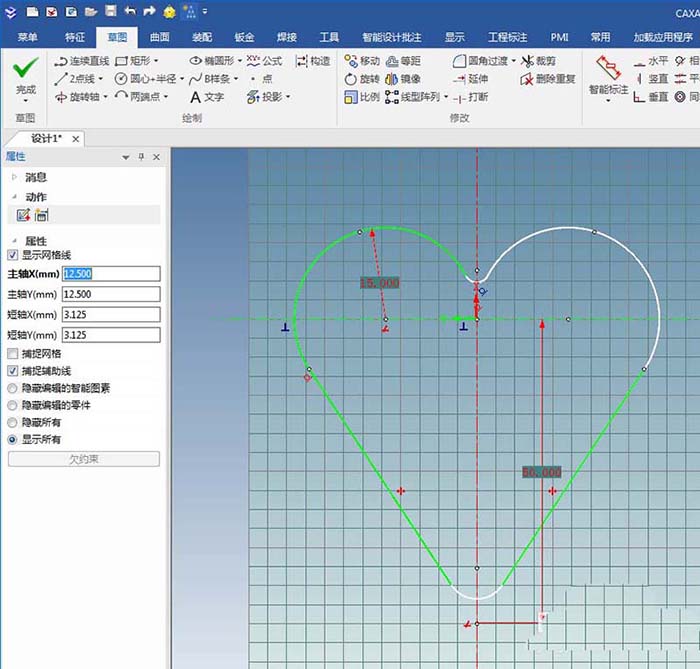

3、如下所示，进入草图，激活画圆命令，在横轴上取一点为圆心画一个与纵轴相切的圆，激活画直线命令，在圆上取一点为起点，在纵轴上取一点为终点，画一个线段，添加约束，线段与圆相切，智能标注，半径R15，激活镜像命令，纵轴为镜向轴，激活圆角过渡，两个圆角过渡，点击完成，退出草图。

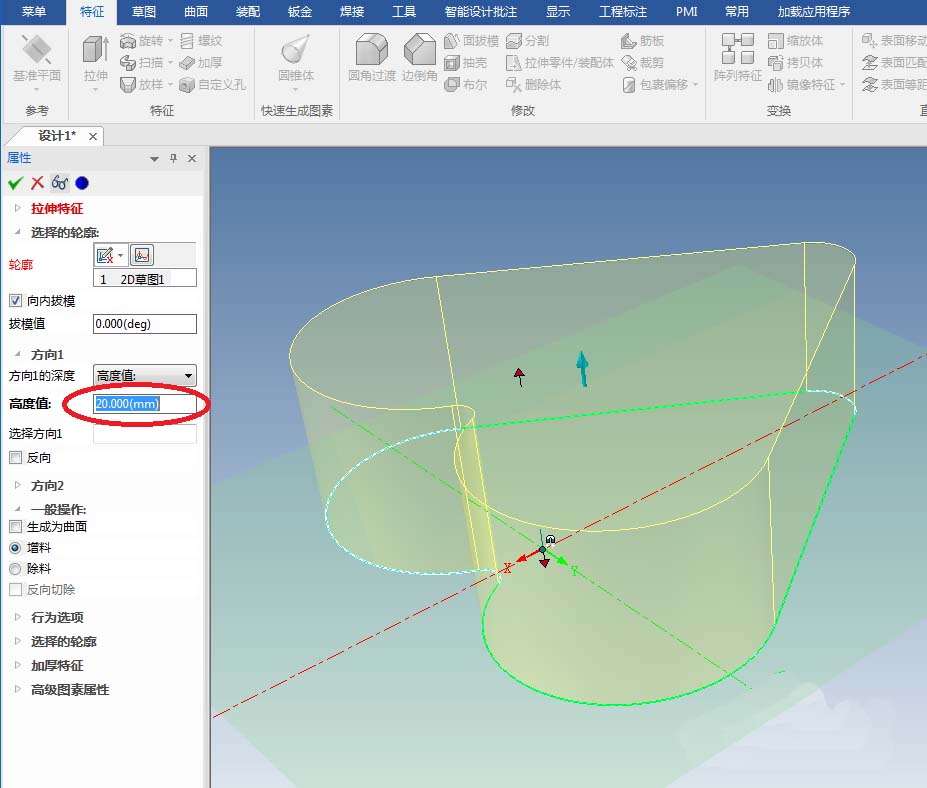

4、如下所示，属性栏中设置高度20，点击√，完成。

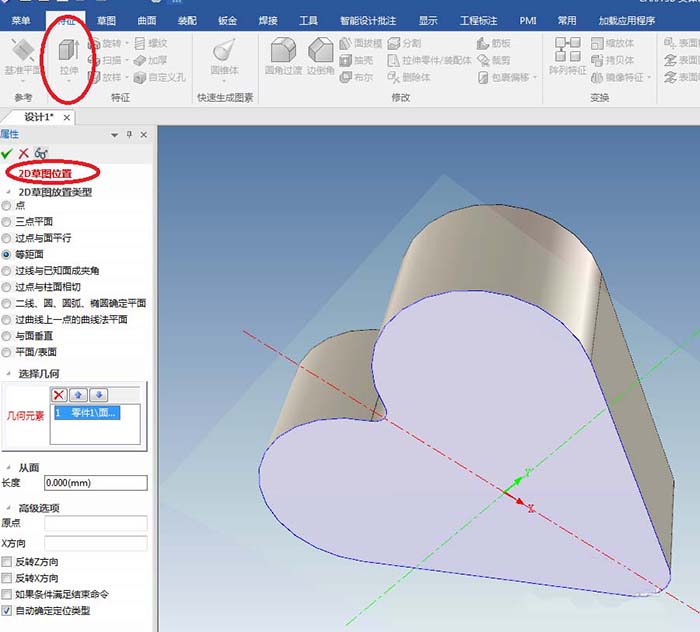

5、如下所示，鼠标左键选中实体，点击特征工具栏中的拉伸图标，拉伸特征中的轮廓后面点击“2D草图”，点击实体中的面，直接进入草图。
caxa3D建模亮紫色心形盒子的教程 ，希望大家喜欢，请继续关注脚本之家。相关推荐： caxa怎么设计空心字体? CAXA怎么延长缩短中心线长度? caxa如何画空心字? CAXA空心文字的设计方法

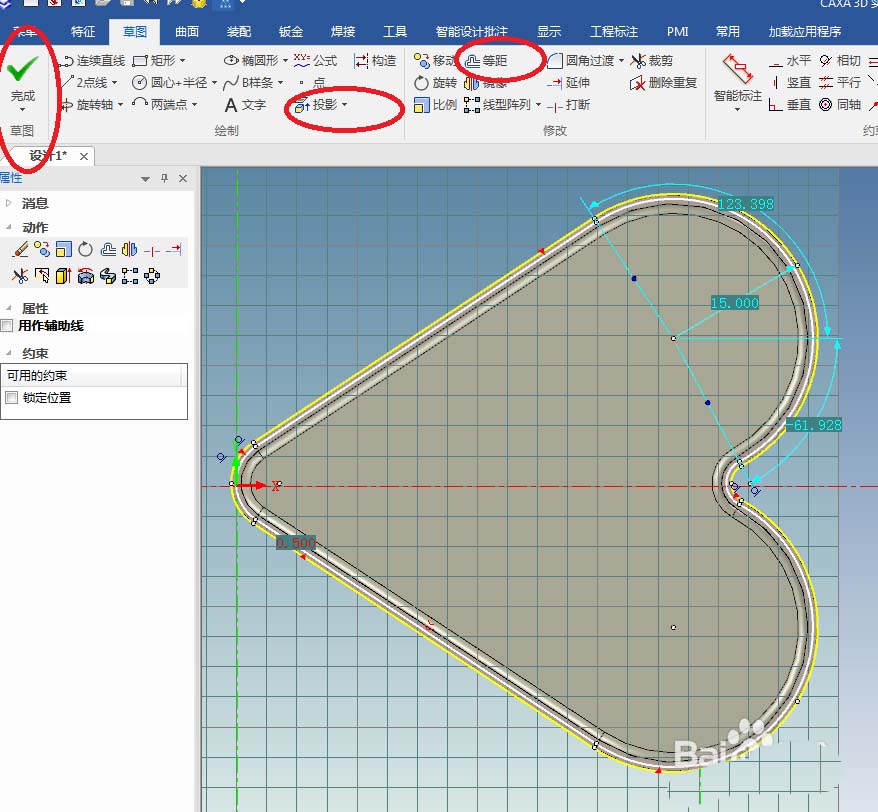

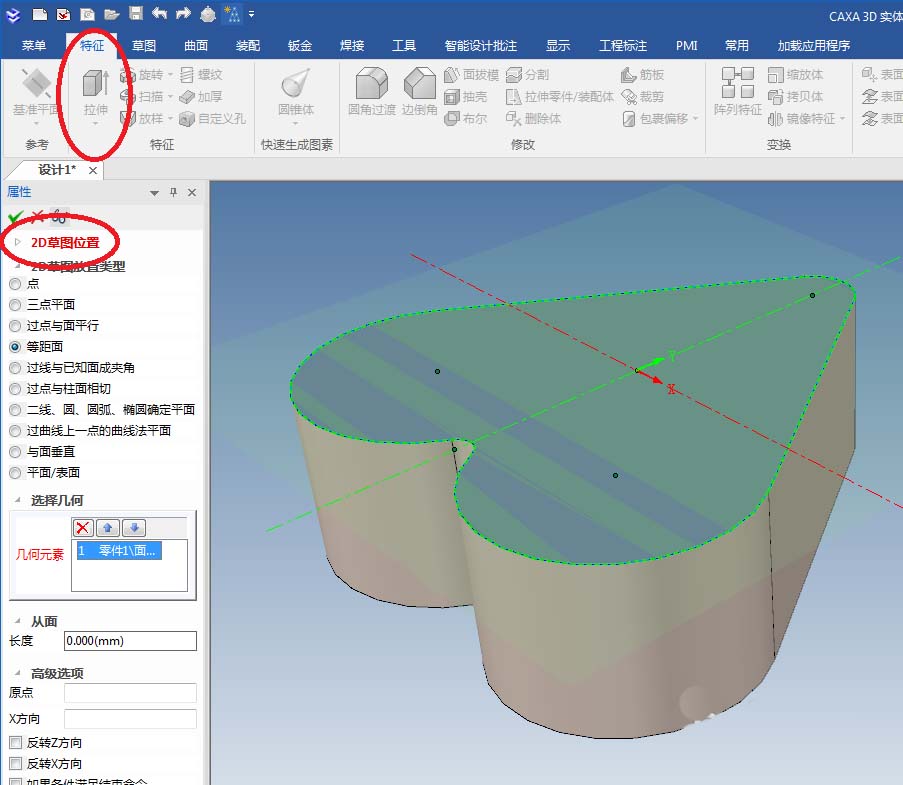

6、如下所示，激活投影命令，将心投影出来，激活等距命令，将线段向内偏置1个，激活裁剪命令，将投影的线段裁剪掉，点击完成，退出草图。

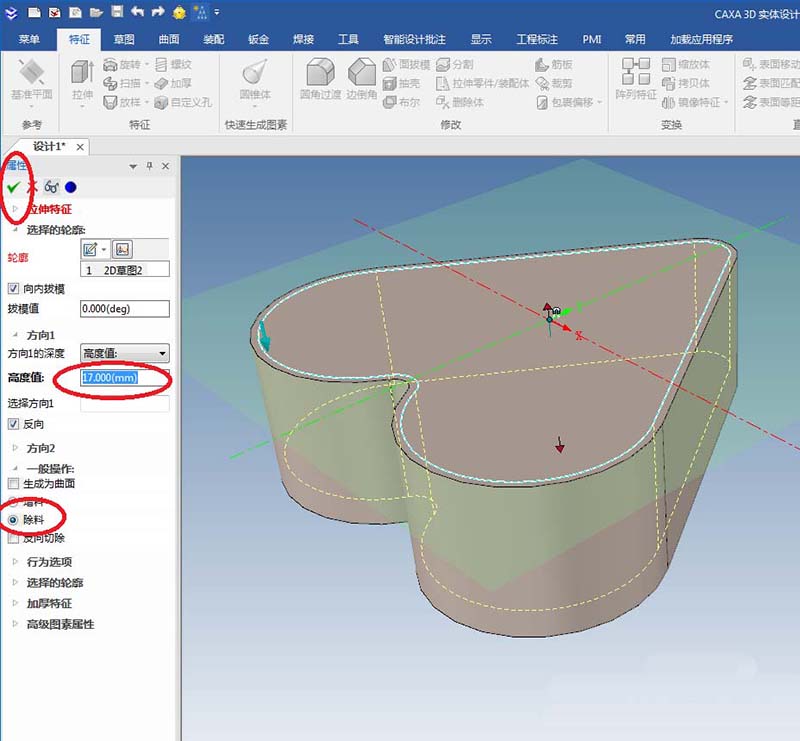

7、如下所示，看着预览效果，点击除料，高度17，√，完成。
8、如下所示，重复第5步操作，这次的平面是实体的另一边底面。

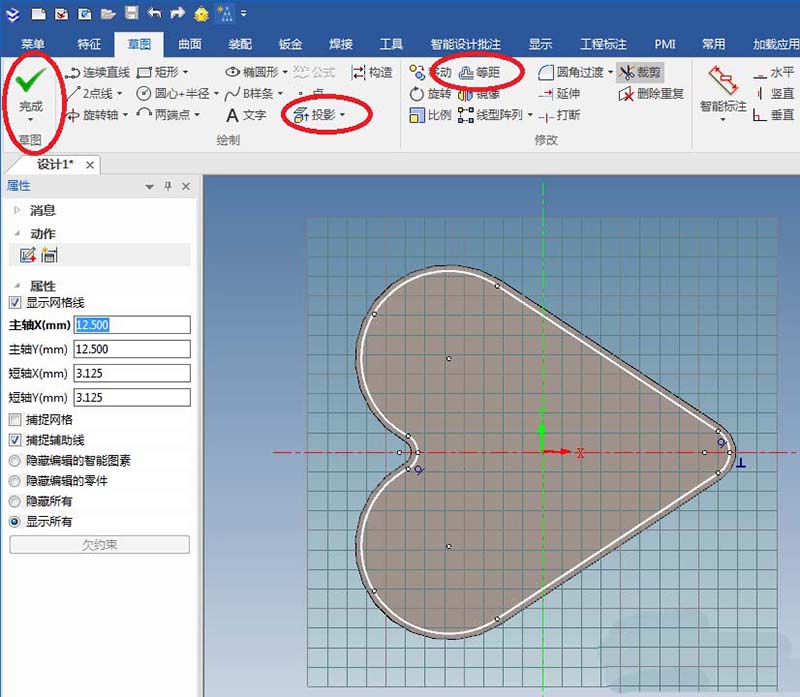

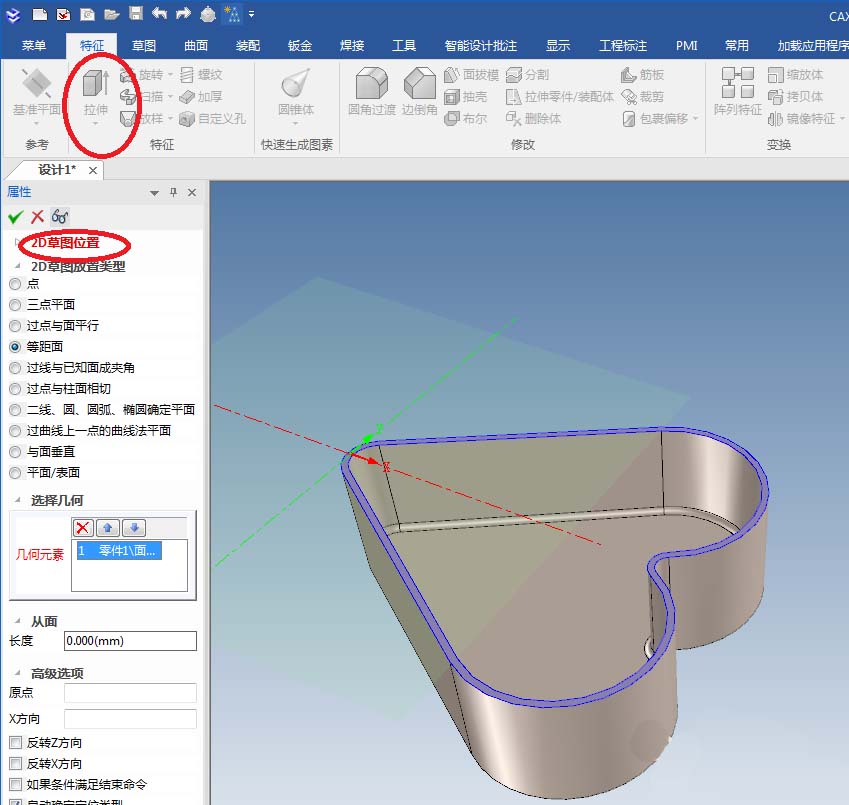

9、如下所示，重复第6步操作，激活投影命令，将心投影出来，激活等距命令，将线段向内偏置1个，激活裁剪命令，将投影的线段裁剪掉，点击完成，退出草图。
10、如下所示，看着预览效果，决定是否反向，高度设置为2，除料，点击√。

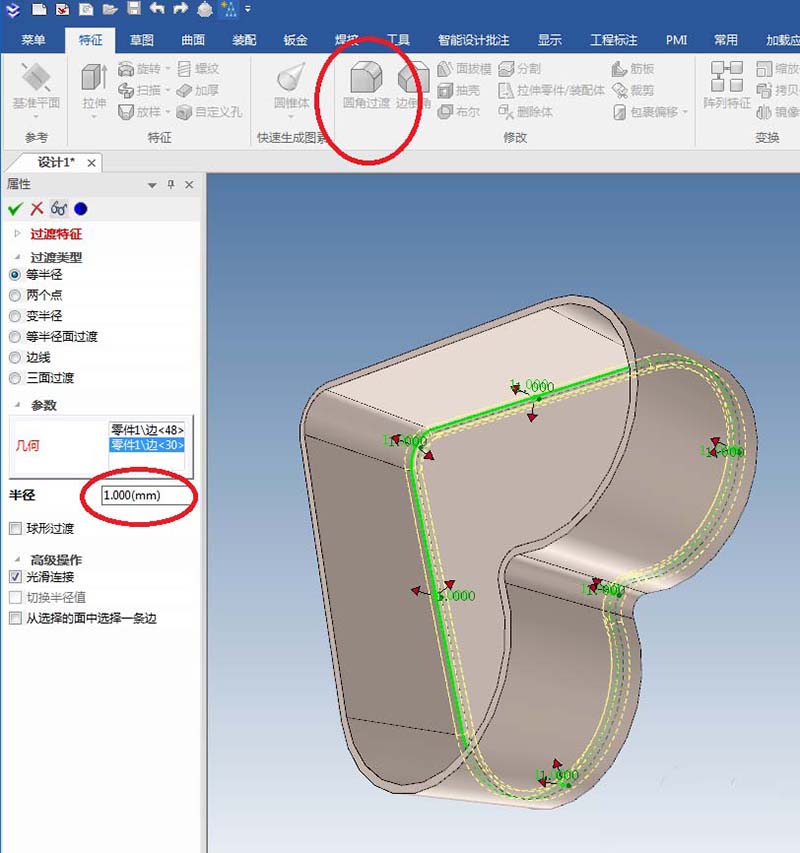

11、如下所示，点击工具栏中的“圆角过渡”图标，属性栏设置半径1，选择实体边线，点击√。

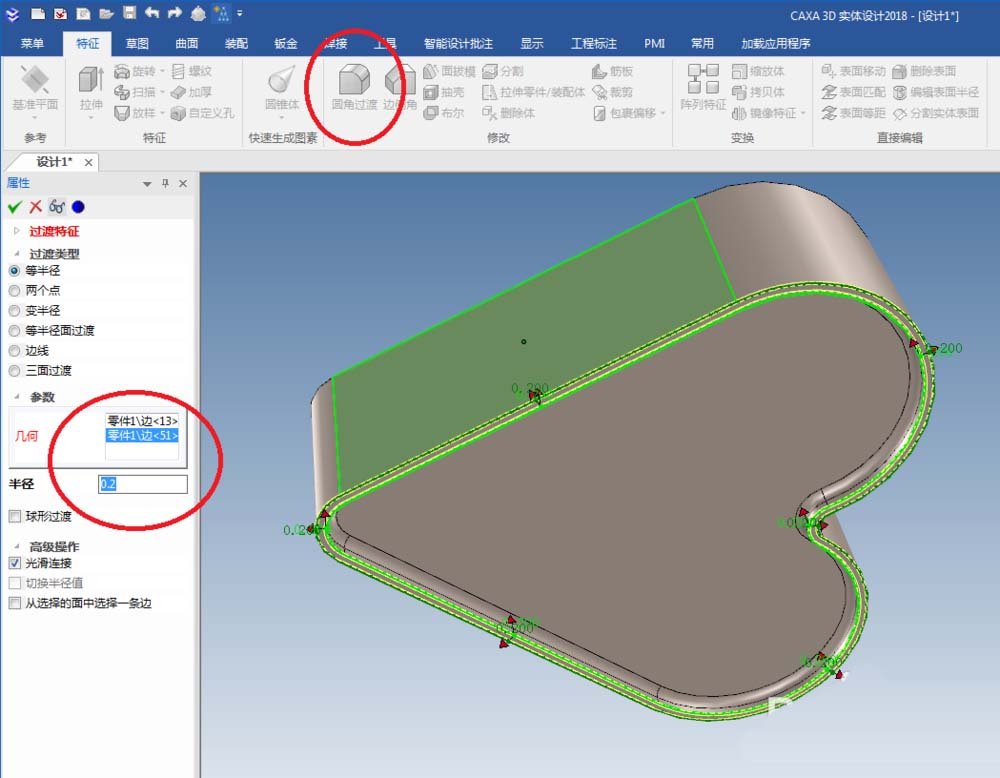

12、如下所示，继续圆角过渡操作，这次半径R0.2，换实体边线。
13、如下所示，重复第5步操作，鼠标左键选中实体，点击特征工具栏中的拉伸图标，拉伸特征中的轮廓后面点击“2D草图”，点击实体中的面，直接进入草图。

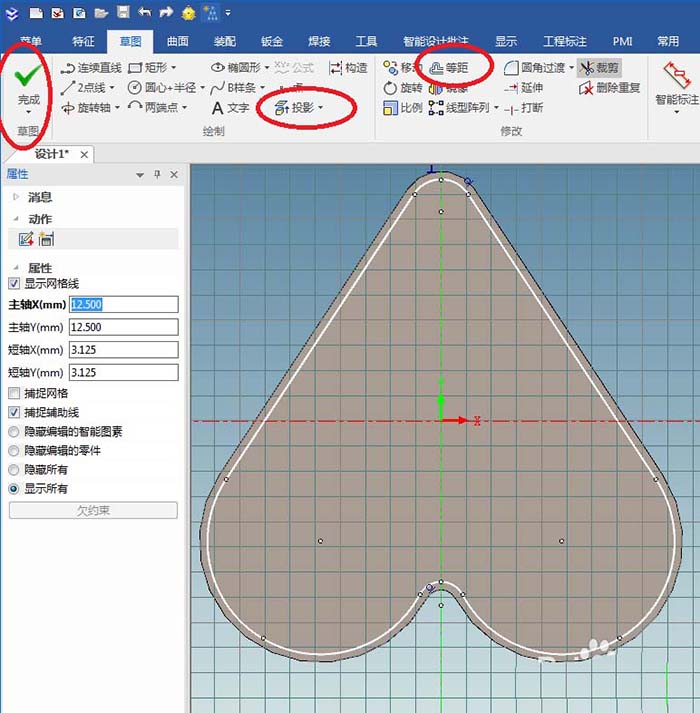

14、如下所示，重复第6步操作，激活投影命令，将心投影出来，激活等距命令，将线段向内偏置1个，点击完成，退出草图。

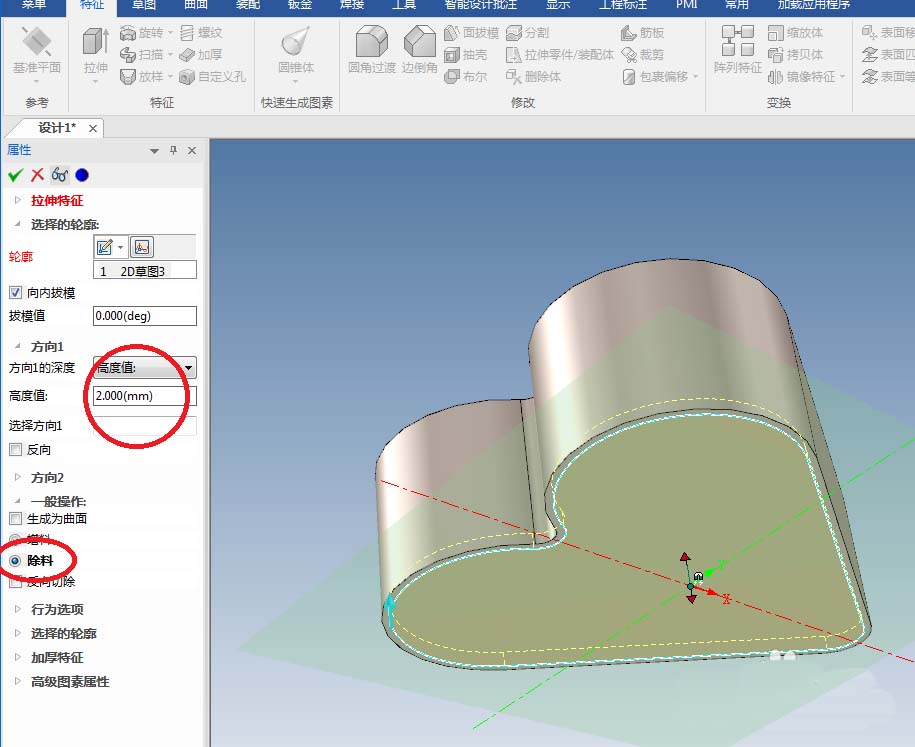

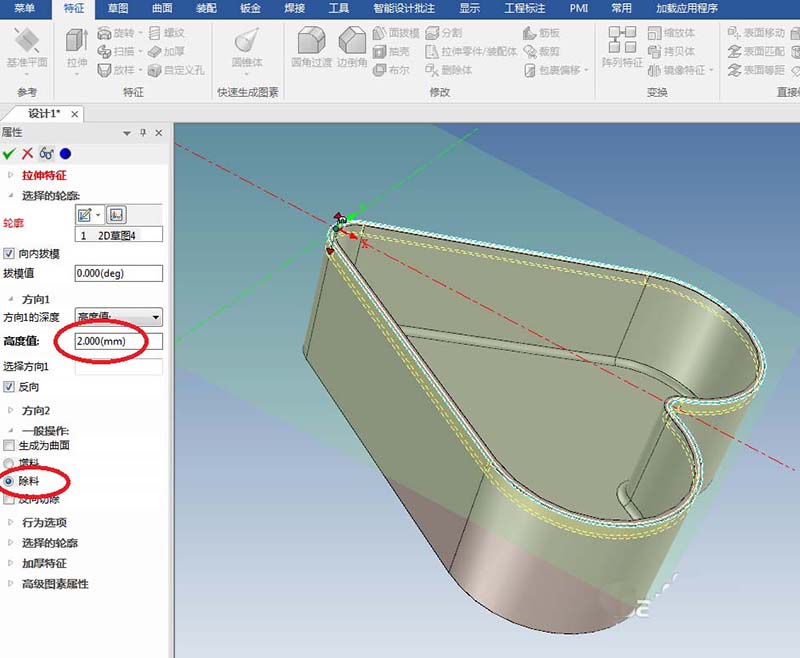

15、如下所示，属性栏设置高度2.0，除料，看着预览效果点反向，点击√，完成。

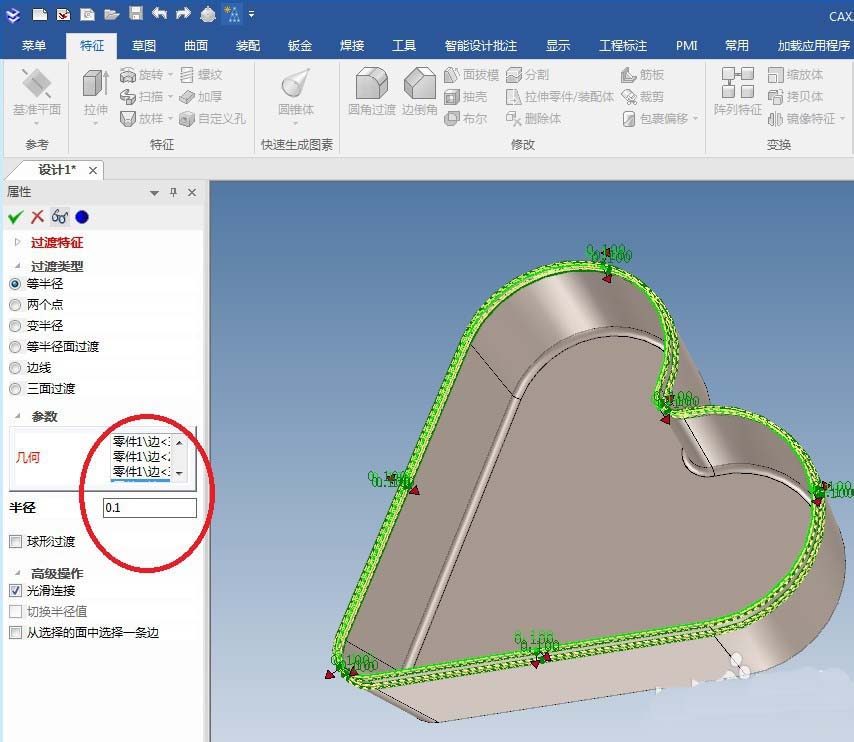

16、如下所示，圆角过渡——R0.1——实体边线——√，OK。至此，心型盒子建模完成。

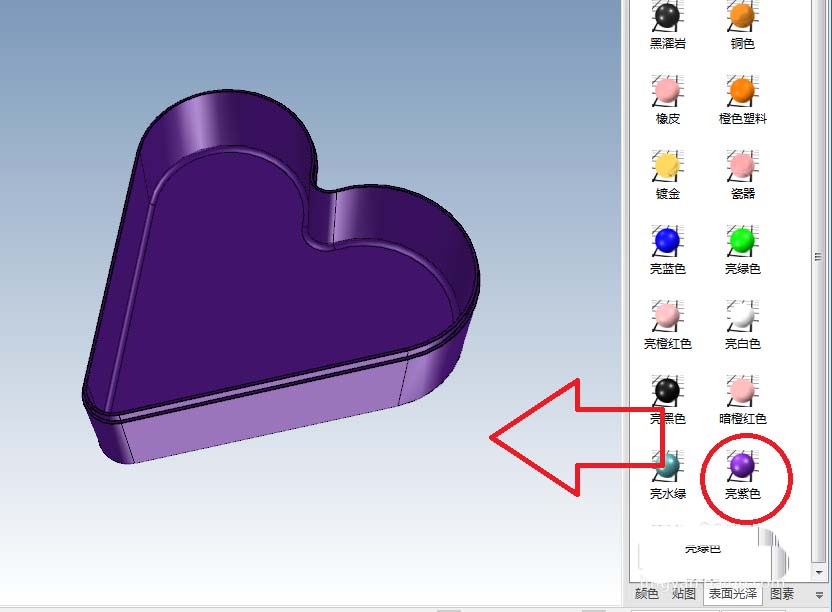

17、如下所示，从右边的设计元素库中找到“亮紫色”，将它指定给实体，完成上色处理。

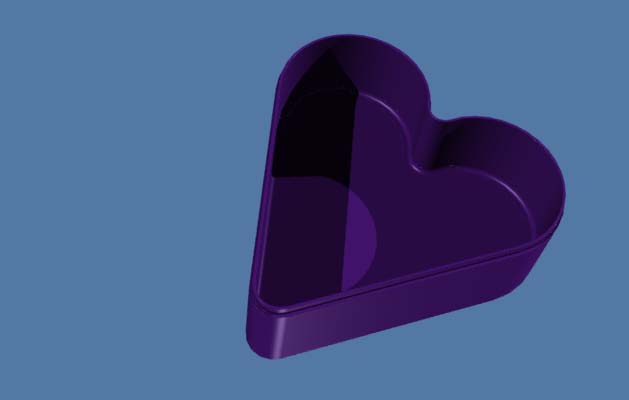

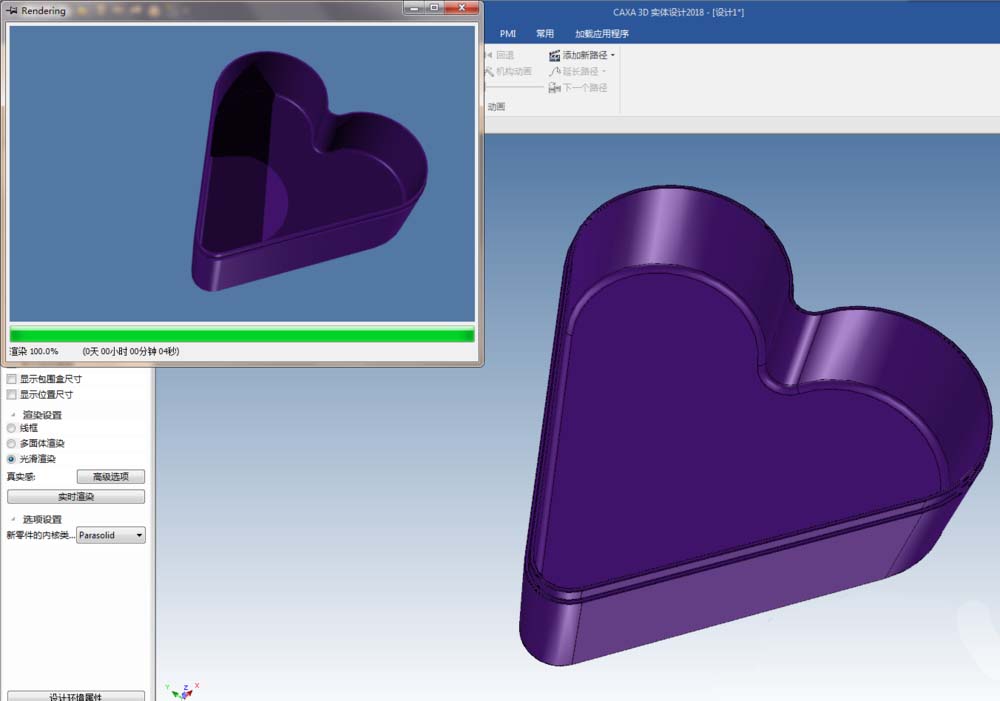

18、如下所示，执行【显示——实时渲染】，完成渲染操作，看看渲染效果。
以上就是caxa3D快速建模并渲染亮紫色心形盒子的教程 ，希望大家喜欢，请继续关注脚本之家。
