UG10.0想要建模方形大门拉手，ug经常用于建模一些模型，想要建模门拉手，该怎么创建呢？下面我们就来看看详细的教程。

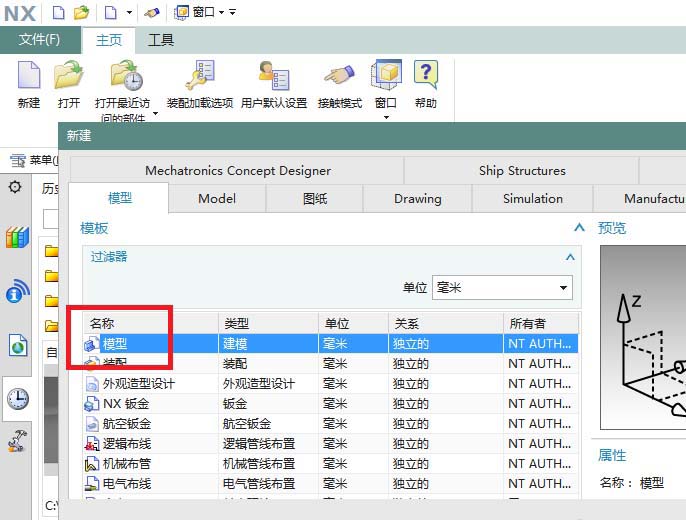

1、如下图所示，打开UG10.0软件，新建一个空白的模型文件。

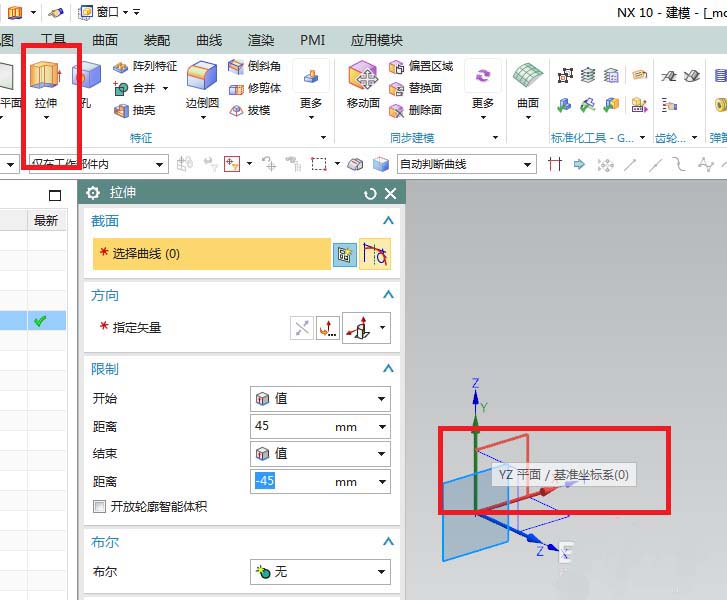

2、如下图所示，首先点击工具栏中的拉伸图标，激活拉伸命令，然后点击基准坐标系中的YZ平面，直接进入草图。

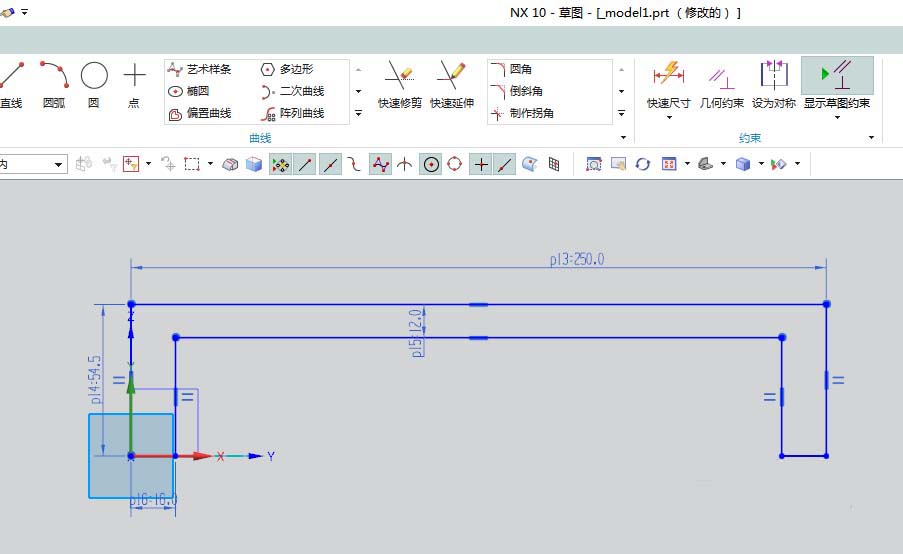

3、如下图所示，进入草图，自动激活轮廓命令，画一个凹形的图形，激活快速尺寸命令，按照下图标注尺寸，点击完成，退出草图。

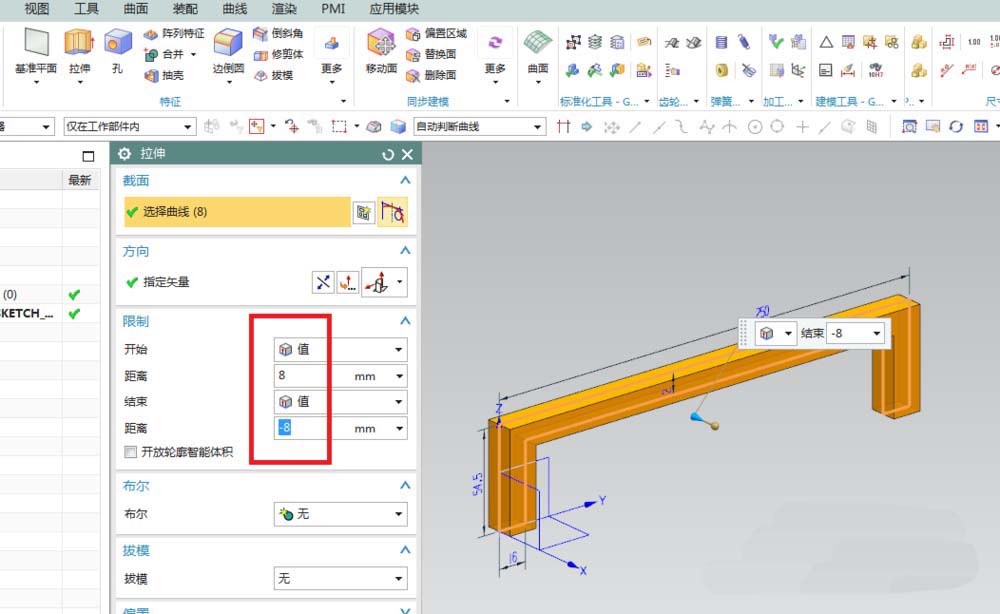

4、如下图所示，回到拉伸对话框，设置限制为：从8开始，到-8结束。

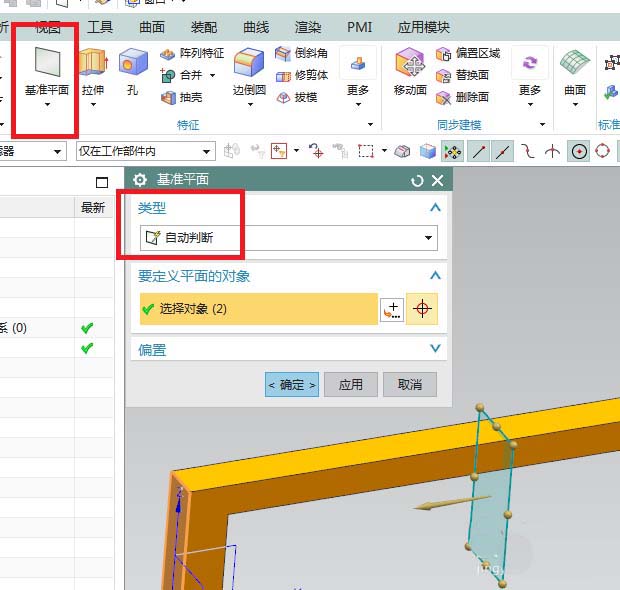

5、如下图所示，点击工具栏中的‘基准平面’，创建一个新的基准平面，将特征均分为2。

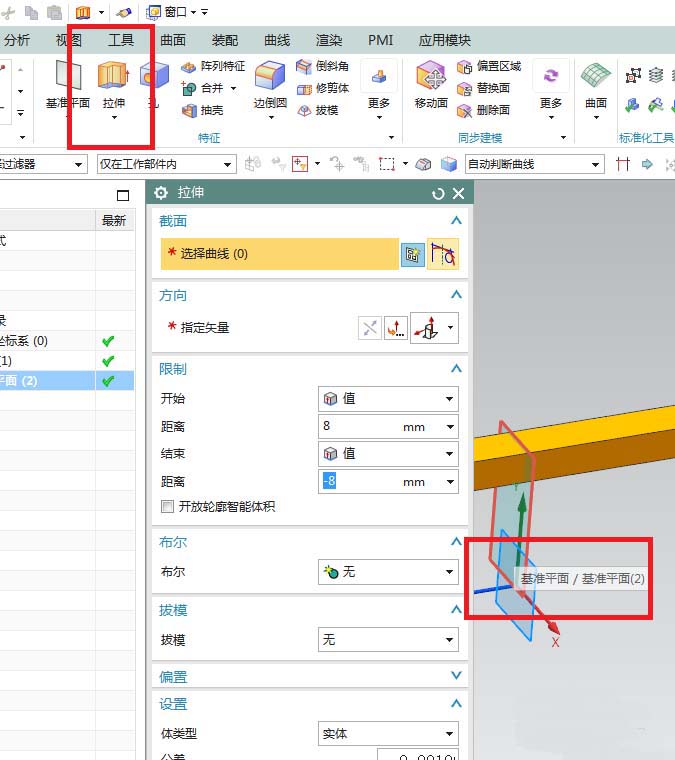

6、如下图所示，点击工具栏中的拉伸图标，点击新建的基准平面，然后直接进入草图。

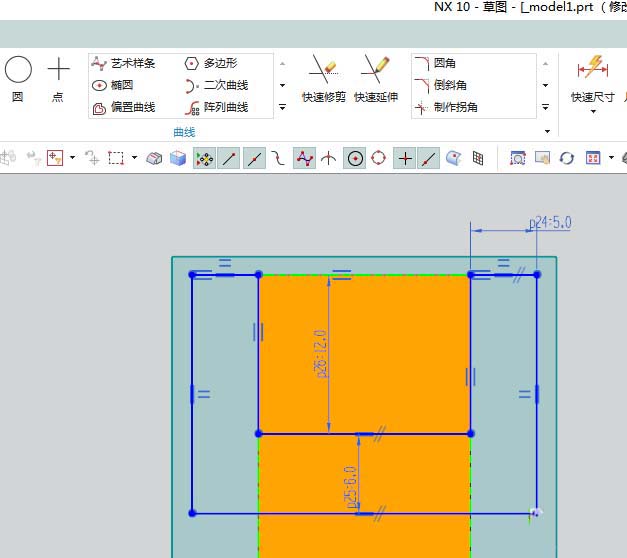

7、如下图所示，激活投影曲线命令，投影处一个实体矩形，激活轮廓命令，画出直线部分，激活快速修剪命令，按照下图，将多余的线段全部裁剪，最后留下这么个凹形图形，激活快速尺寸命令，按照下图标注详细尺寸，最后点击完成，退出草图。

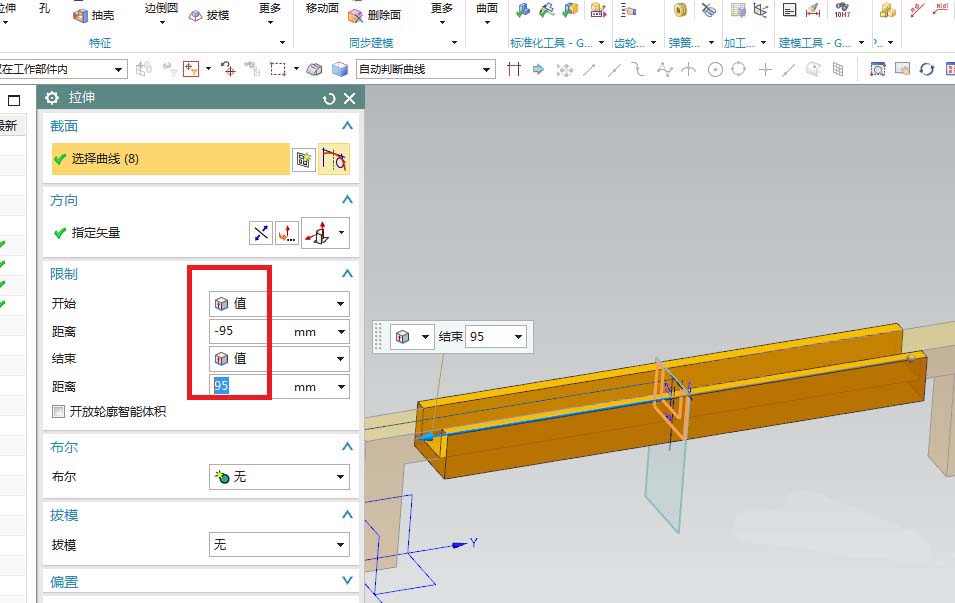

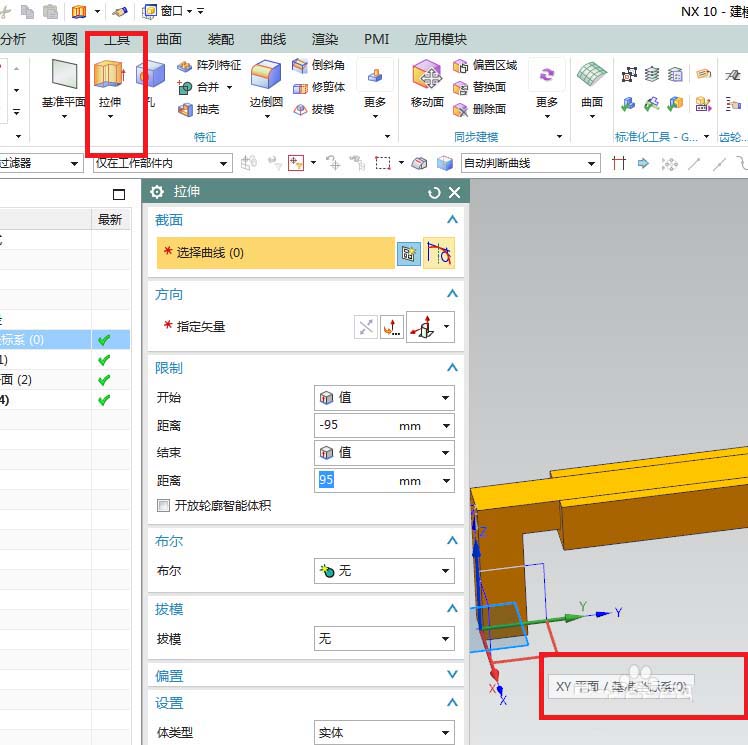

8、如下图所示，回到拉伸对话框，设置限制：从-95开始，到95结束，布尔默认为无，点击确定。
9、如下第一幅图所示，执行【拉伸——XY平面】。

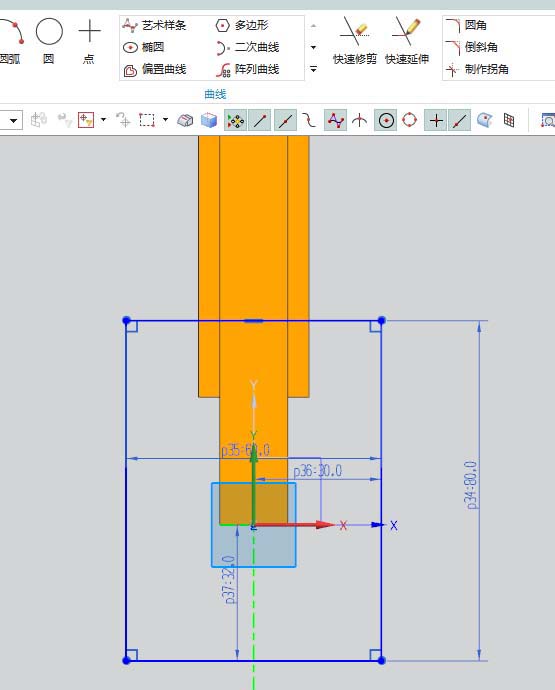

如下第二幅图所示，进入草图，激活矩形命令，画一个矩形，激活快速尺寸命令，标注60x80，最后矩形的中心点与坐标原点重合，点击完成，退出草图。

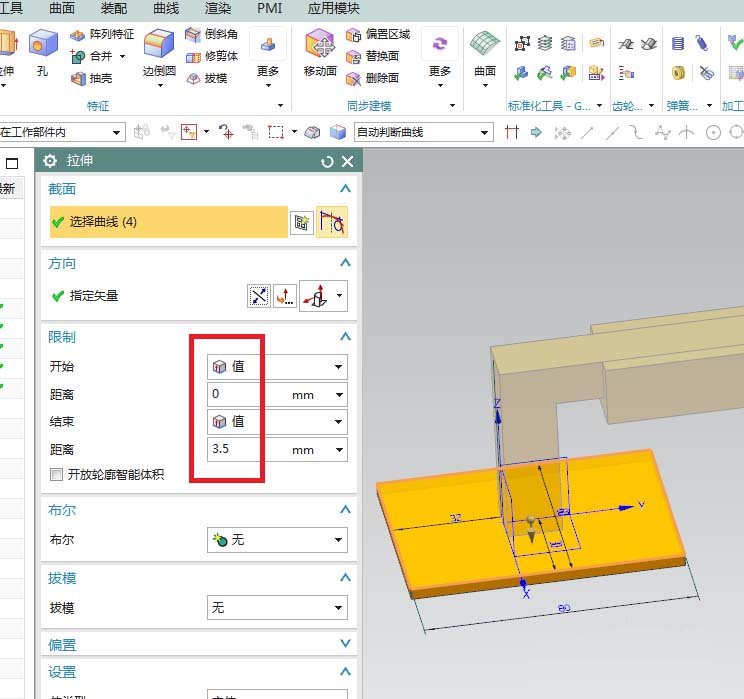

如下第三幅图所示，回到拉伸对话框，看着预览效果调整方向，设置限制从0开始到3.5结束，布尔无，点击确定。

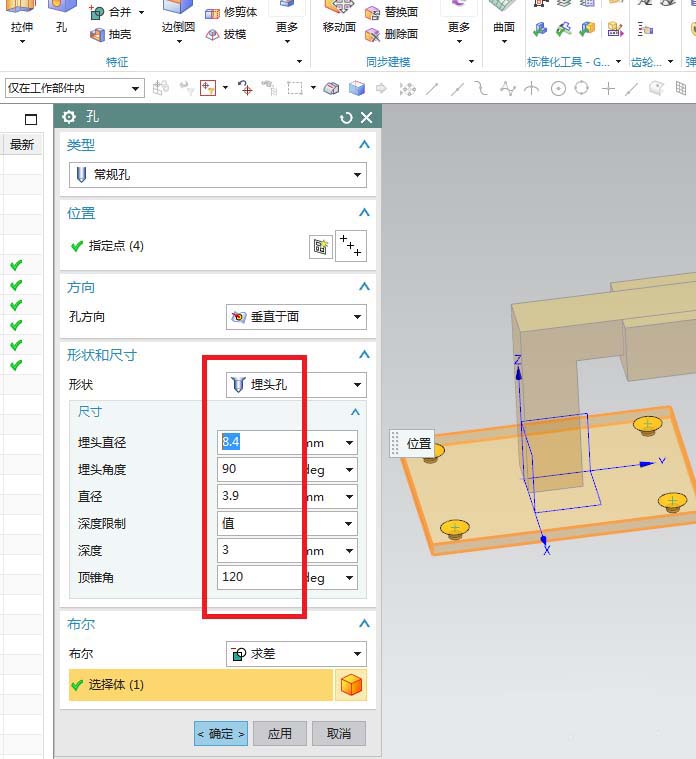

10、如下图所示，创建四个埋头孔。
点击工具栏中的“孔”，点击长方体的上表面，进入草图，创建四个点，标注距离边线尺寸，对称分布，点击完成，退出草图，孔对话框设置类型默认常规孔，形状埋头孔，具体尺寸见下图，点击确定，完成四个埋头孔的创建。

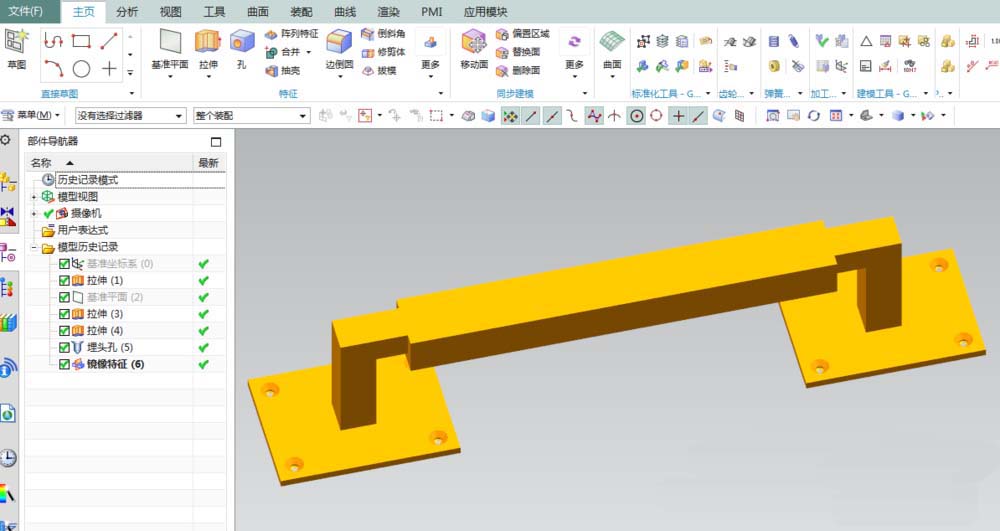

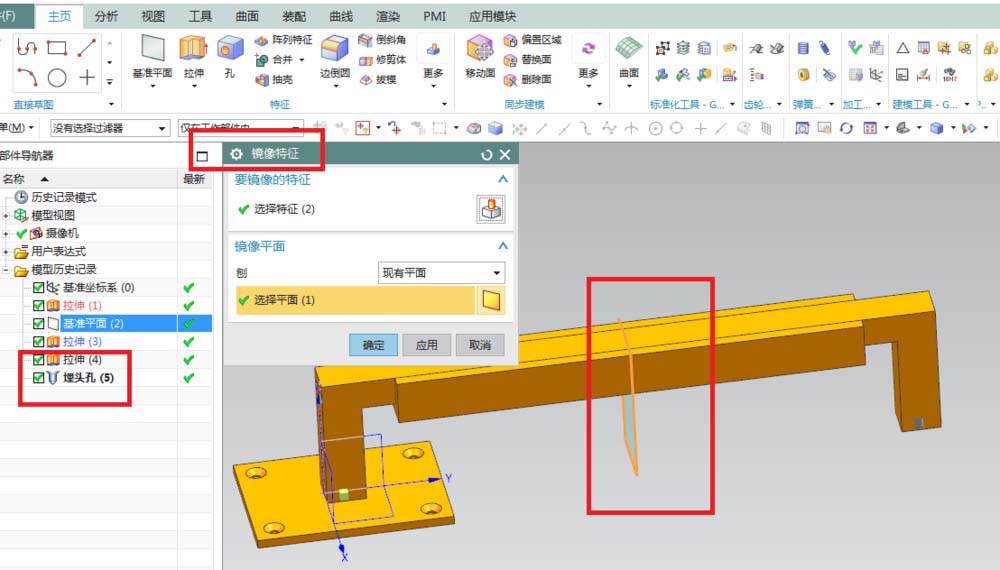

11、如下图所示，点击【更多——镜像特征】，选择新建的基准平面为镜像平面，要镜像的特征选择长方体和四个埋头孔，点击确定。
12、如下图所示，在部件导航器中将基准坐标系和新建的基准平面给隐藏好，然后将显示设置为着色。

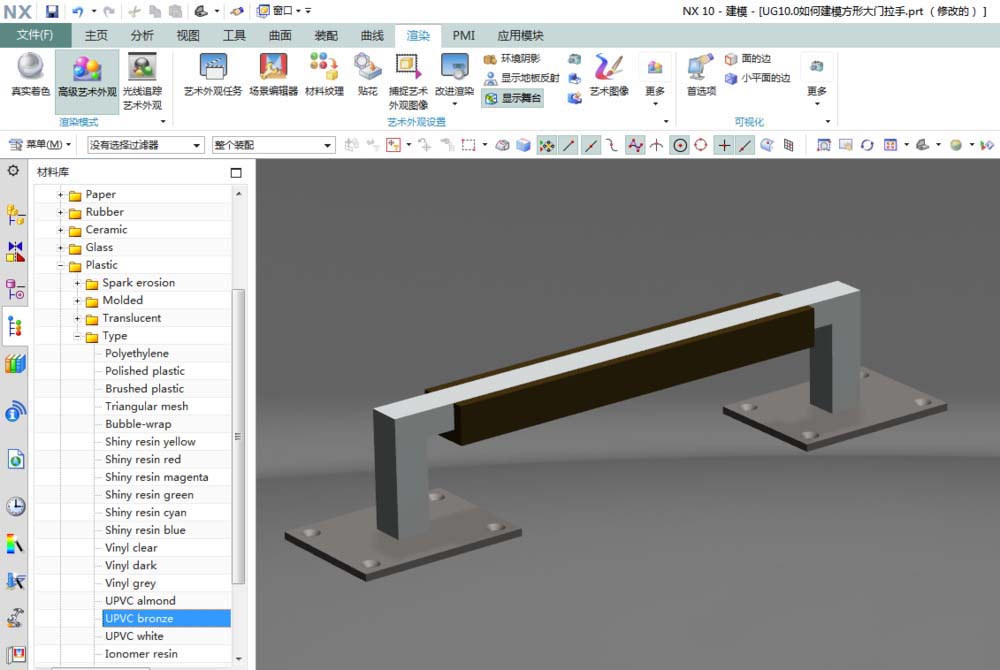

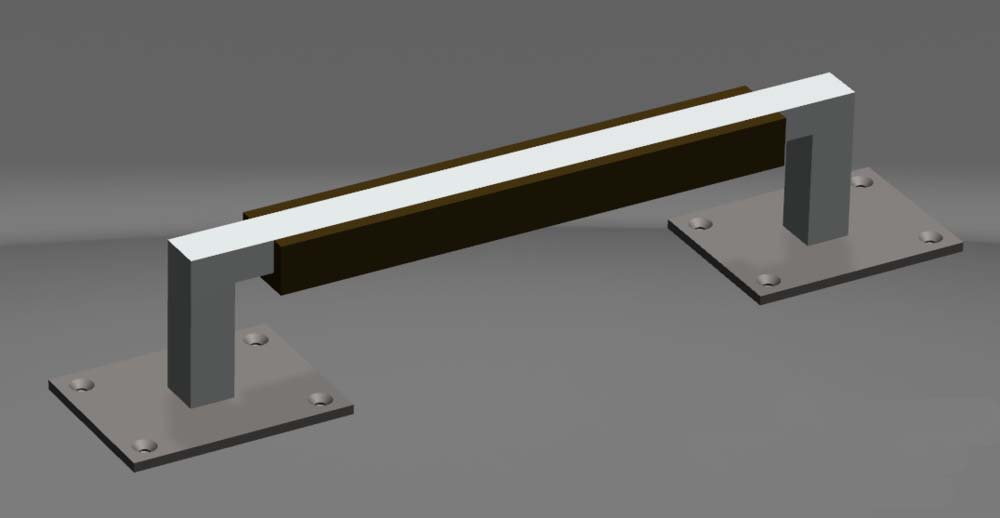

13、如下图所示，渲染——高级艺术外观，在材料库中找到合适的材料指定给实体中的特征部分。最后的效果犹如下图所示。
以上就是UG10.0快速创建方形大门拉手的教程 ，希望大家喜欢，请继续关注脚本之家。
