UG10.0想要建模金属V型块？该怎么创建简单金属V型块呢？下面我们就来看看详细的教程。

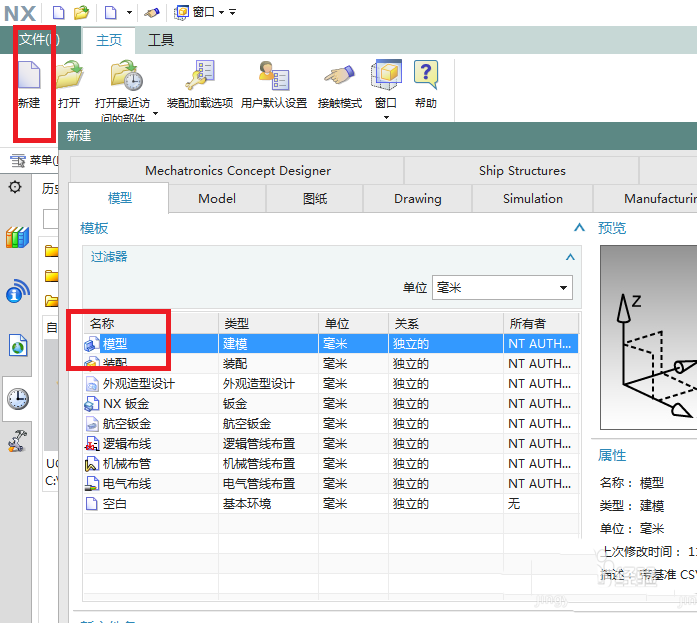

1、如下图所示的，千篇一律的打开UG10.0软件，新建一个空白的模型文件。

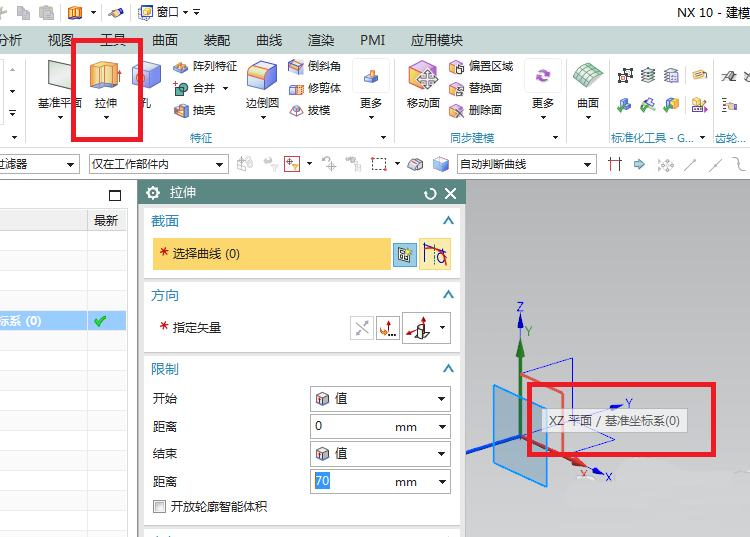

2、如下图所示的，点击工具栏中的拉伸图标，激活拉伸命令，然后点击基准坐标系中的XZ平面，直接进入到草图环境。

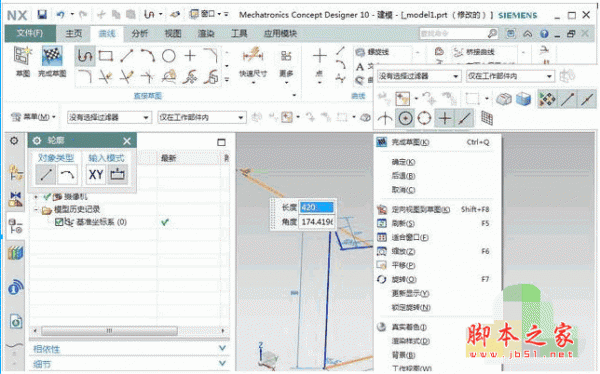

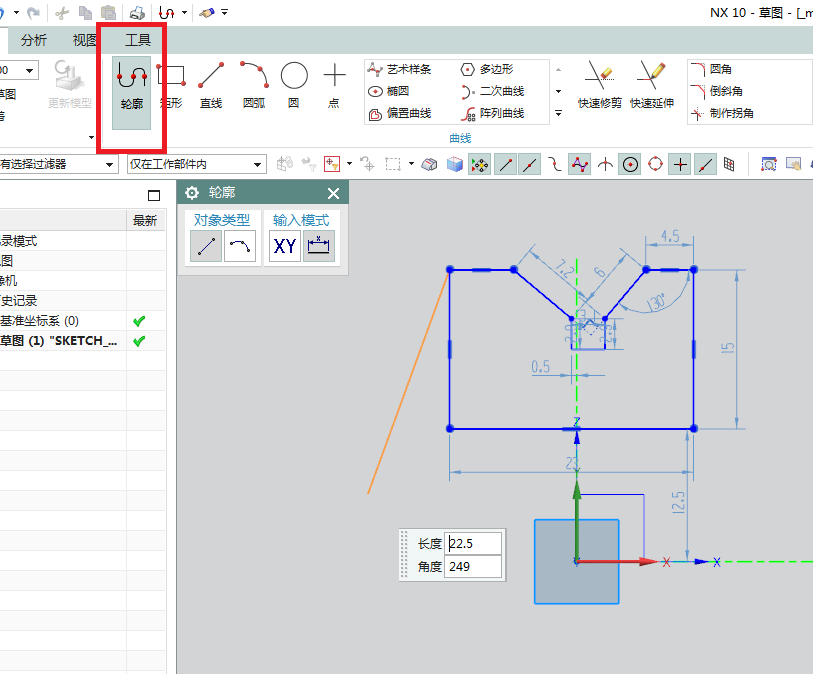

3、如下图所示，进入草图，自动激活轮廓命令，然后按照下图所示画出大致轮廓，尺寸可以先不管，有形状就行。

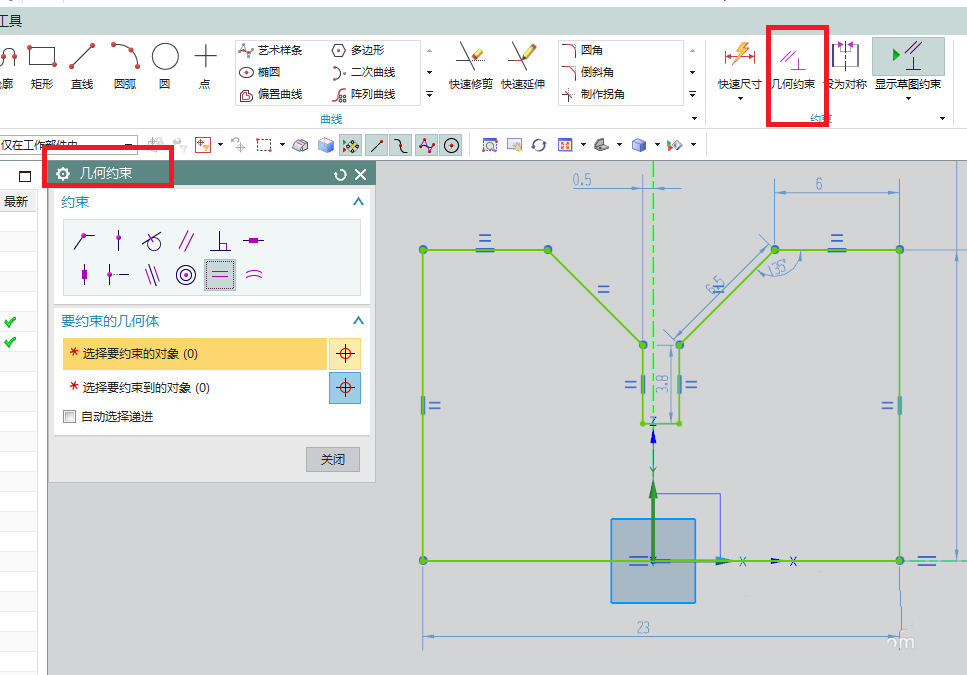

4、如下图所示，点击工具栏中的“几何约束”图标，激活“几何约束”命令，按照下图所示添加约束，重合的重合，相等的相等。

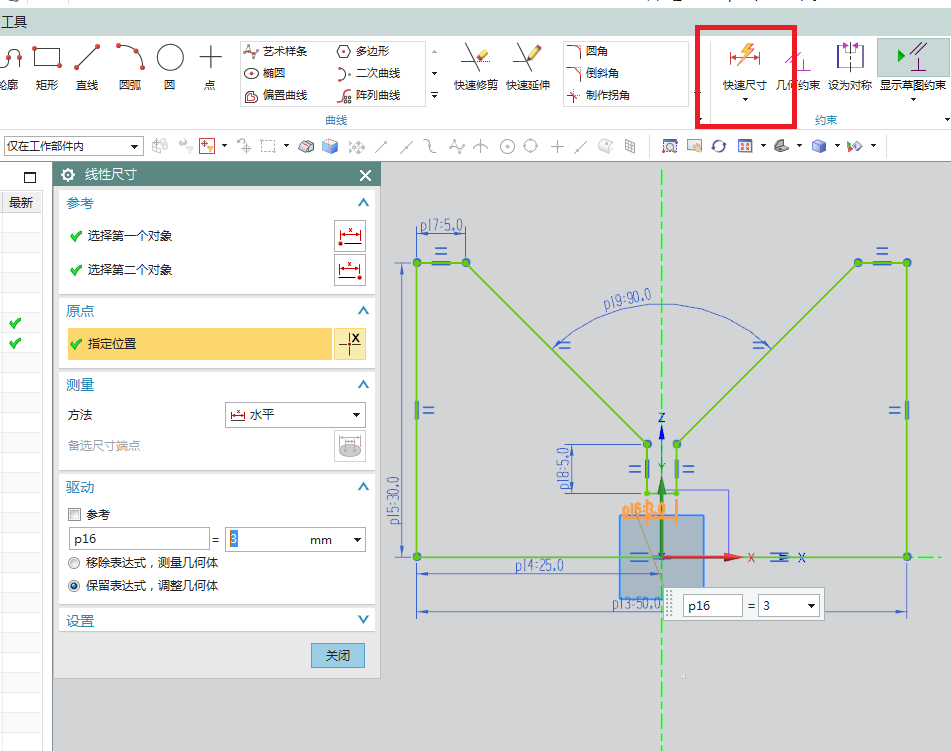

5、如下图所示，点击工具栏中的“快速尺寸”图标，激活“快速尺寸”命令，安装下图所示标注具体尺寸，根据形状，调整尺寸，最后点击完成，退出草图。

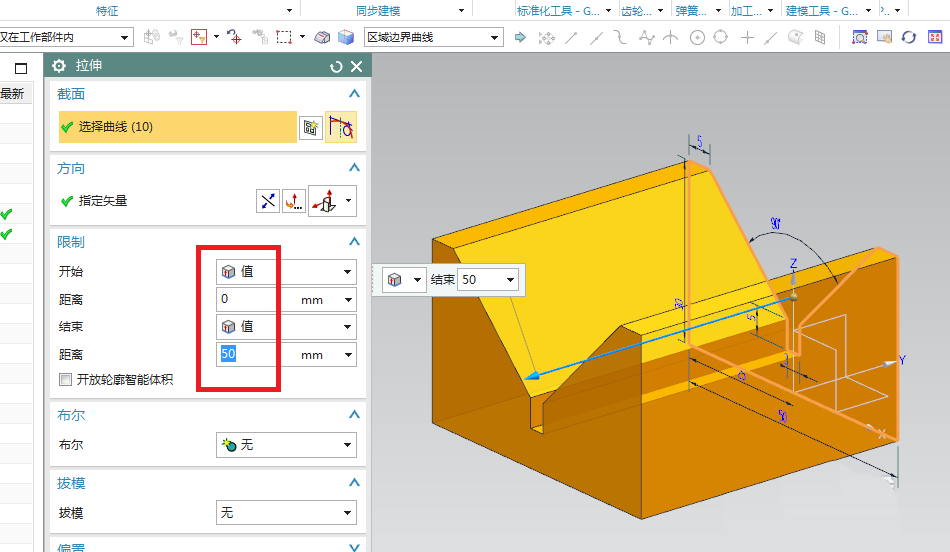

6、如下图所示，退出草图之后，回到拉伸对话框，设置限制为：从0开始，50结束，点击确定。

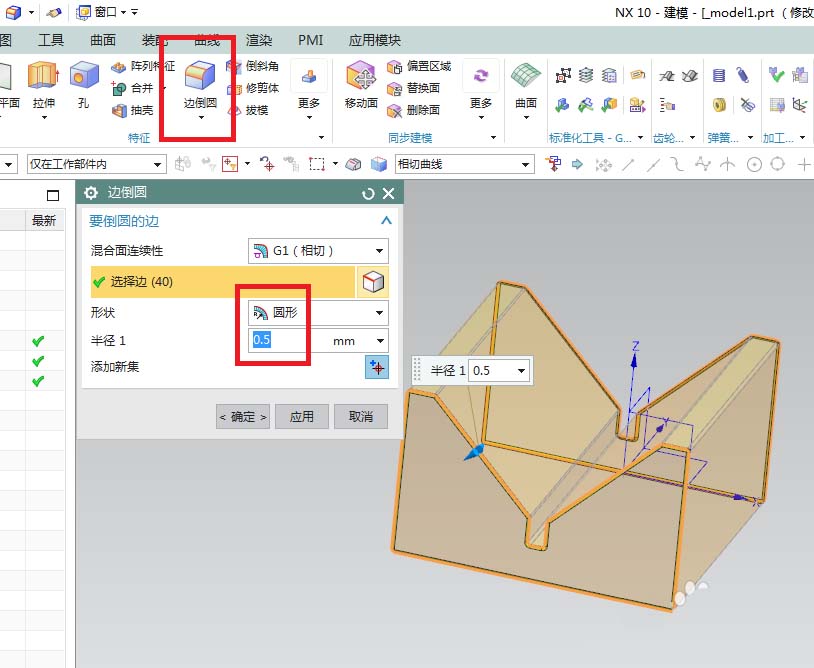

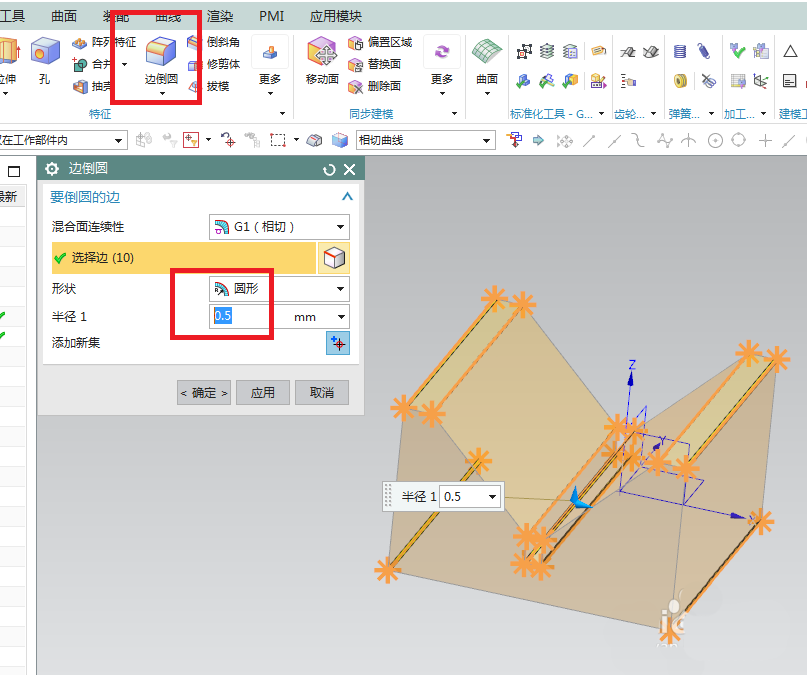

7、如下图所示，点击工具栏中的边倒圆命令，设置半径R0.5，选择实体中的边线，这些边线都是平行的，然后点击“应用”。
8、如下图所示，继续边倒圆操作，这次选择的实体边线与上一步中的实体边线是垂直的，半径R0.5，点击确定，结束边倒圆操作。

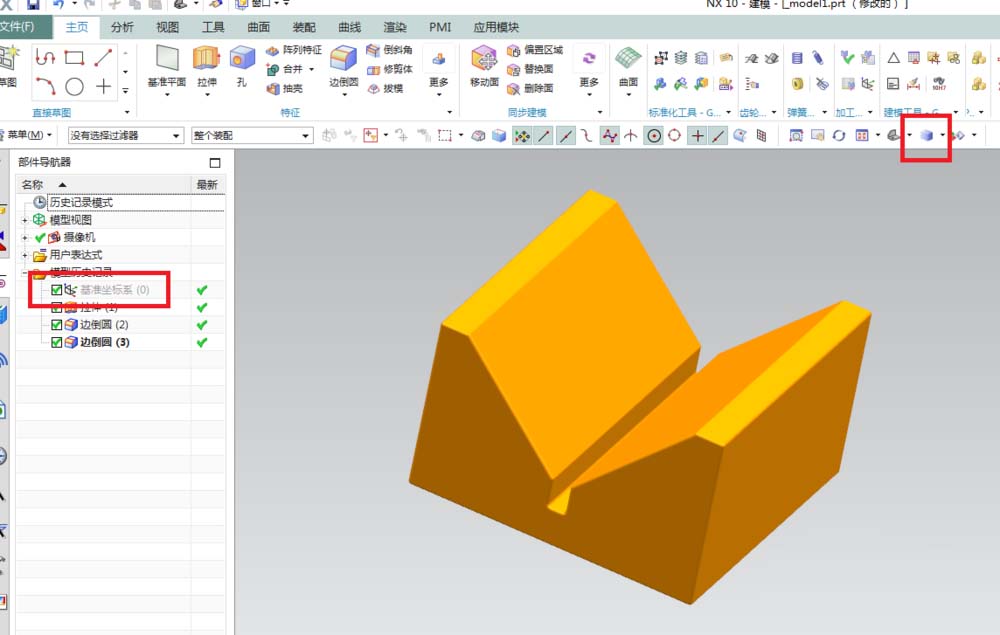

9、如下图所示，软件左边的部件导航器中隐藏基准坐标系，工具栏中将显示改成“着色”。

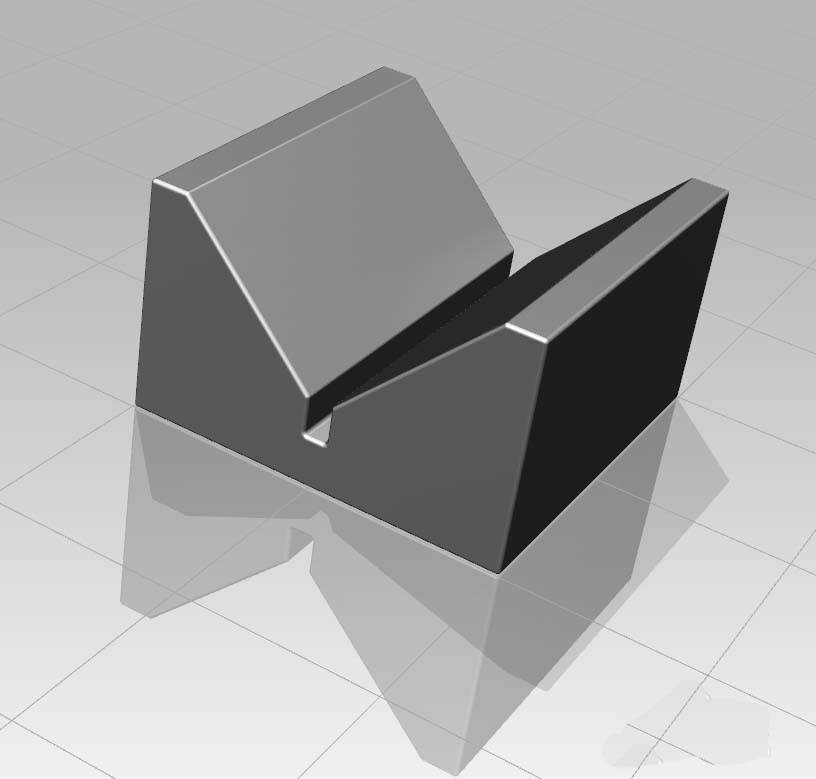

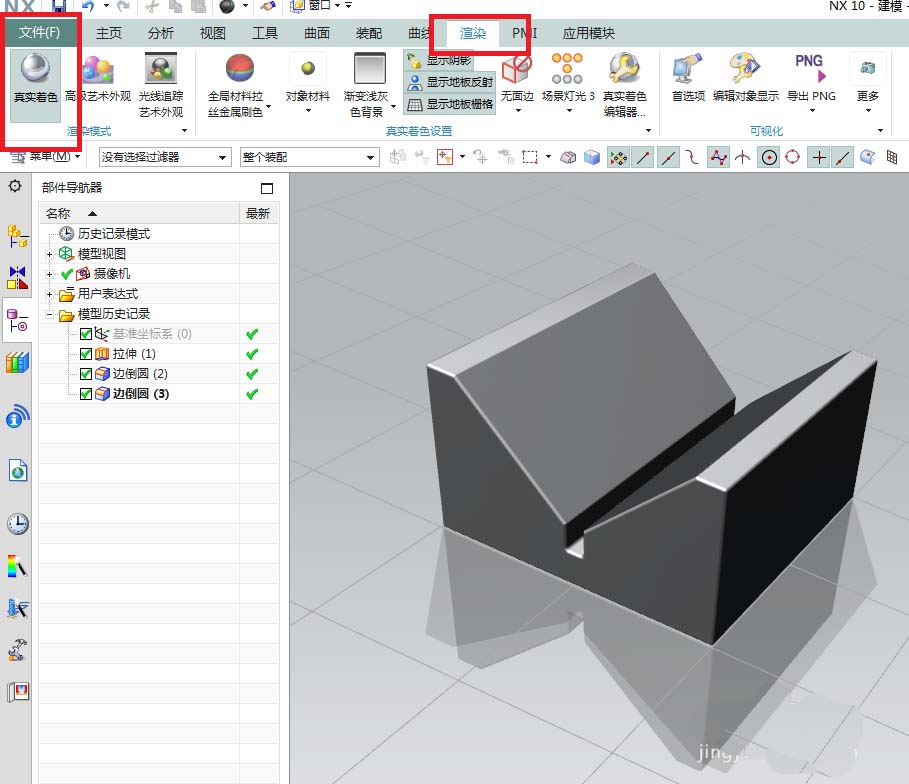

10、如下图所示，标题栏中点击“渲染”，工具栏中点击“真实着色”，选中实体，对象材料为钢，最后的效果就是下图中所示的了。
以上就是UG10.0快速建模金属V型块的教程 ，希望大家喜欢，请继续关注脚本之家。
