用C4D进行开孔造型，很多时侯都是对点进行倒角，得到圆形的结构线继尔挤压开孔。但当倒角后得到的不是一个整圆而是一组不规则的圆弧，遇到这个问题该怎么解决呢？下面我们就来看看详细的教程。

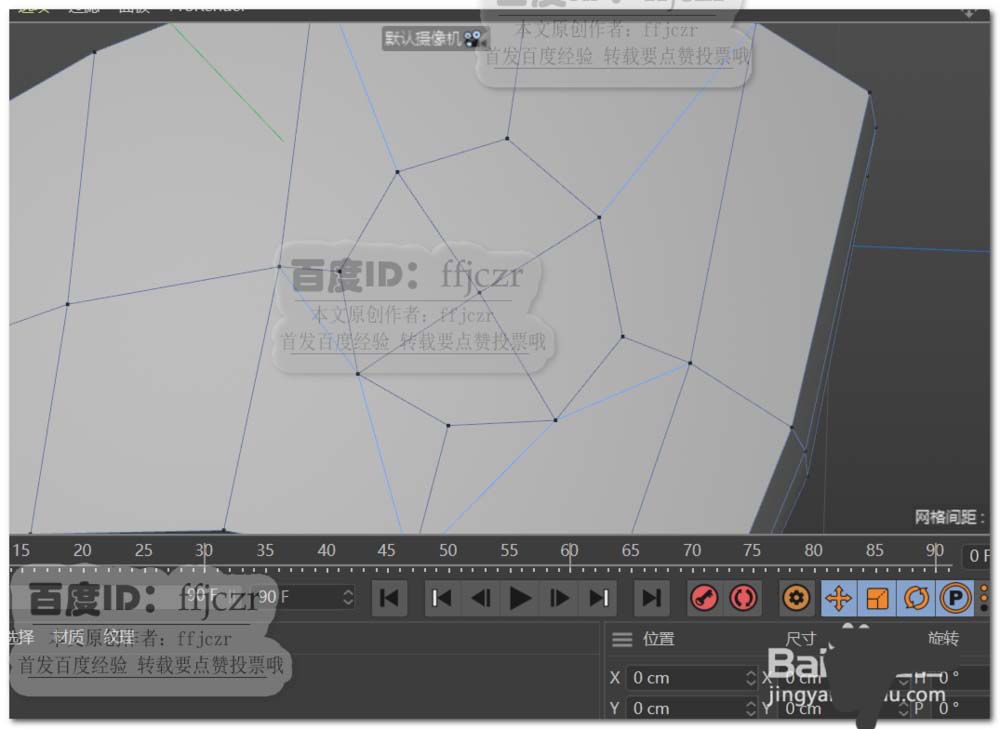

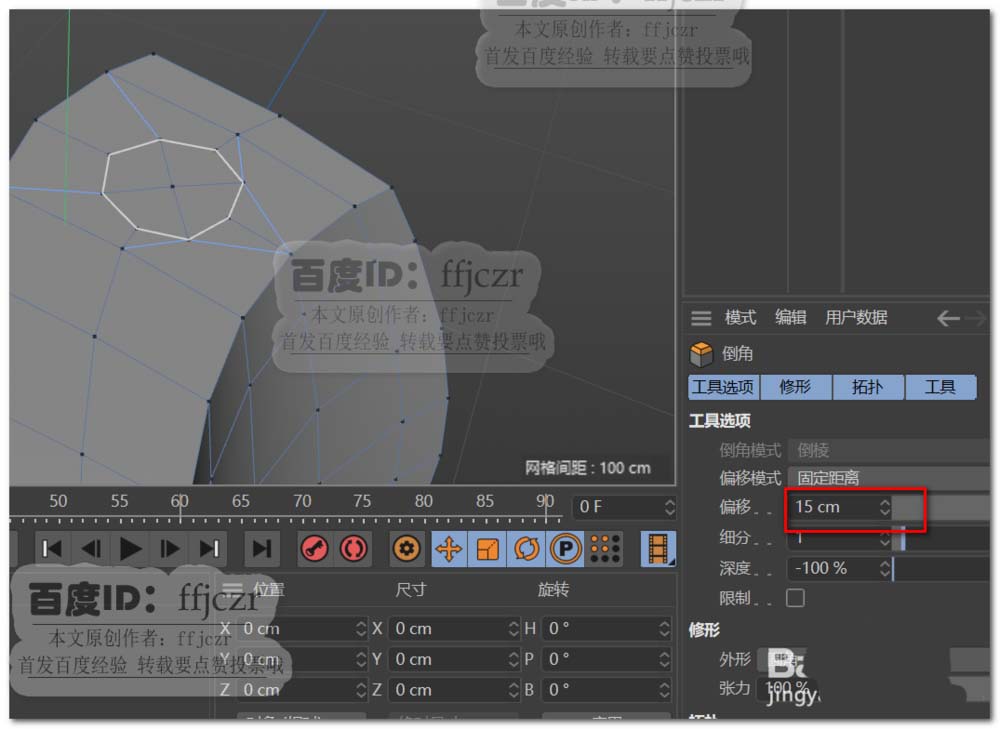

1、如图1，在一个不规则的平面上对选中的点进行倒角，所得到的圆形结构线是扭曲的。用这样的结构线挤压出来的孔也是不圆的。怎么办？

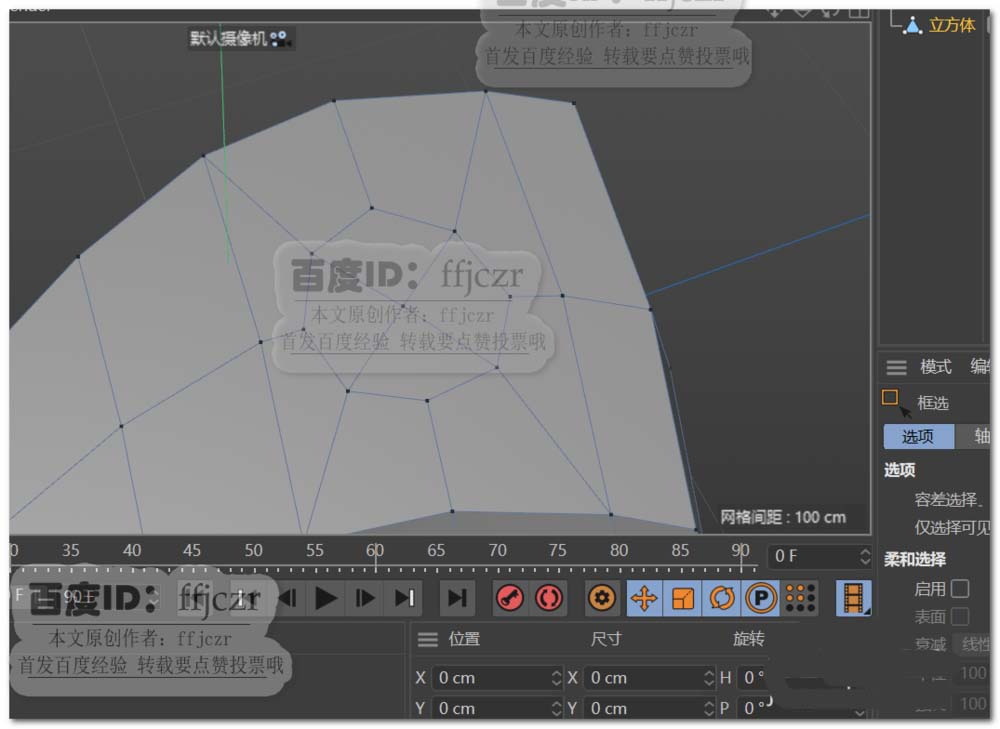

2、首先，将倒角后产生的不合理结构线进行布线，去掉N-Gon 线。如图所示。

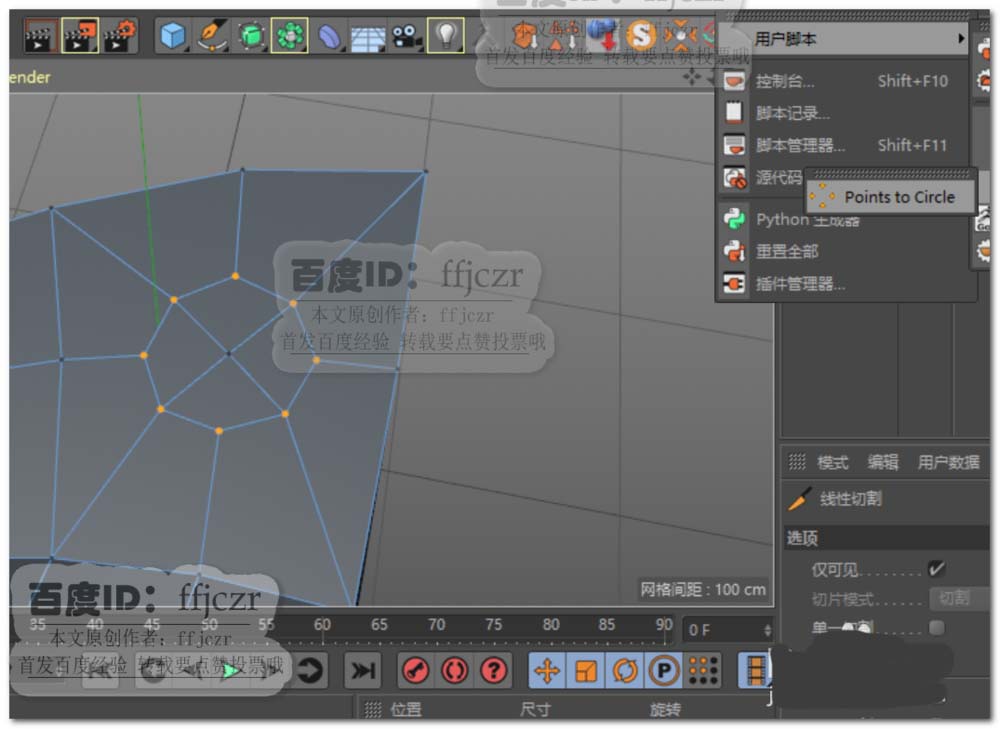

3、当有相关的脚本插件时，要将点排列成圆是十分快速的。选中要排列成圆的所有点，再点相应的脚本即可得到一个规则的圆形。但如果没有脚本插件时怎么办呢？

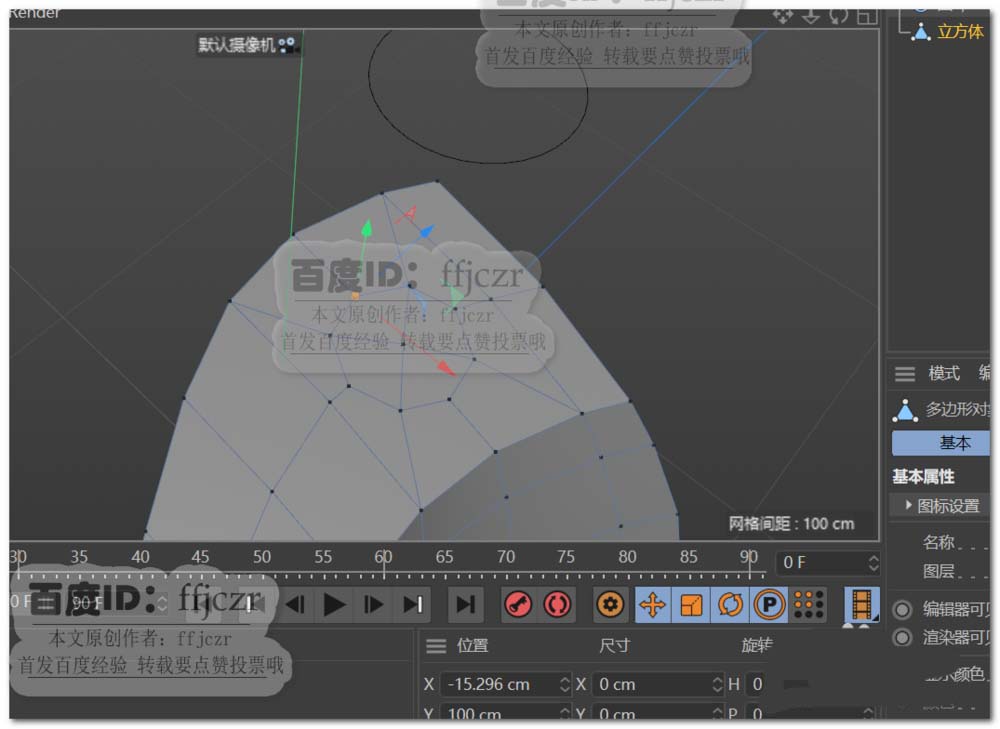

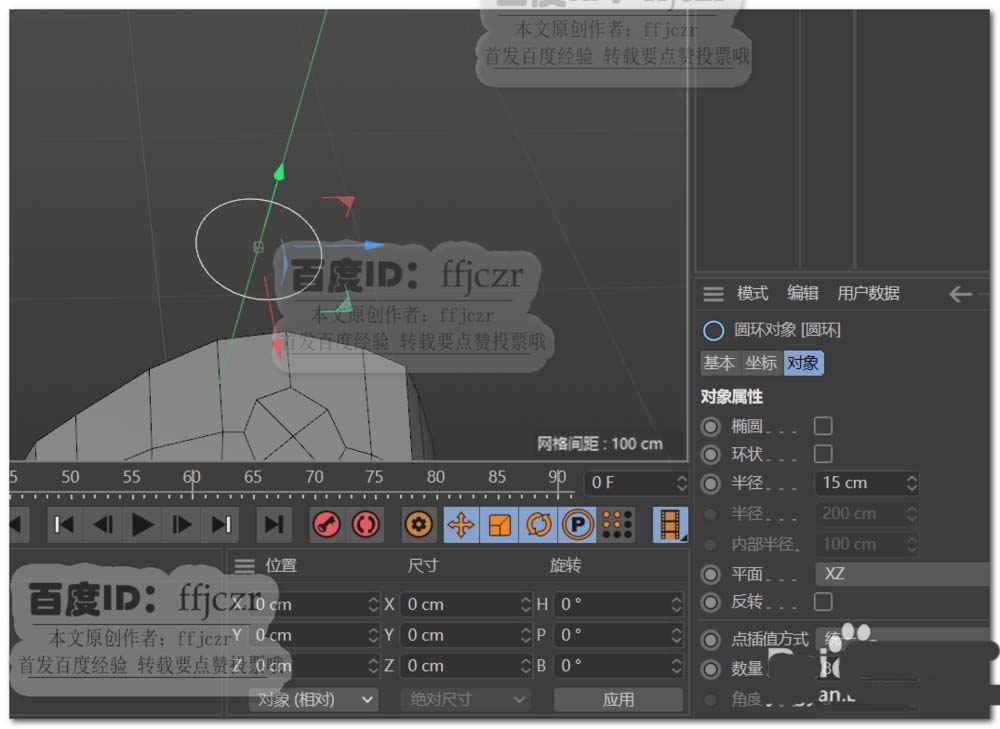

4、创建一个圆形，半径为要开孔的半径，方向要与开孔平面相同，这里的方向为+Y.

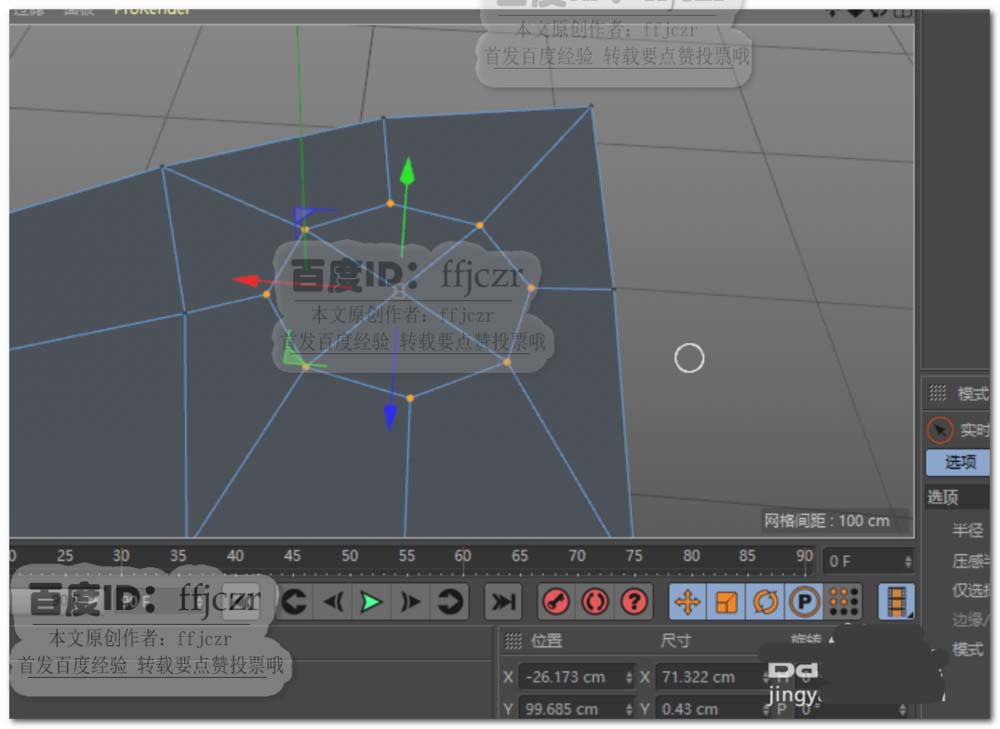

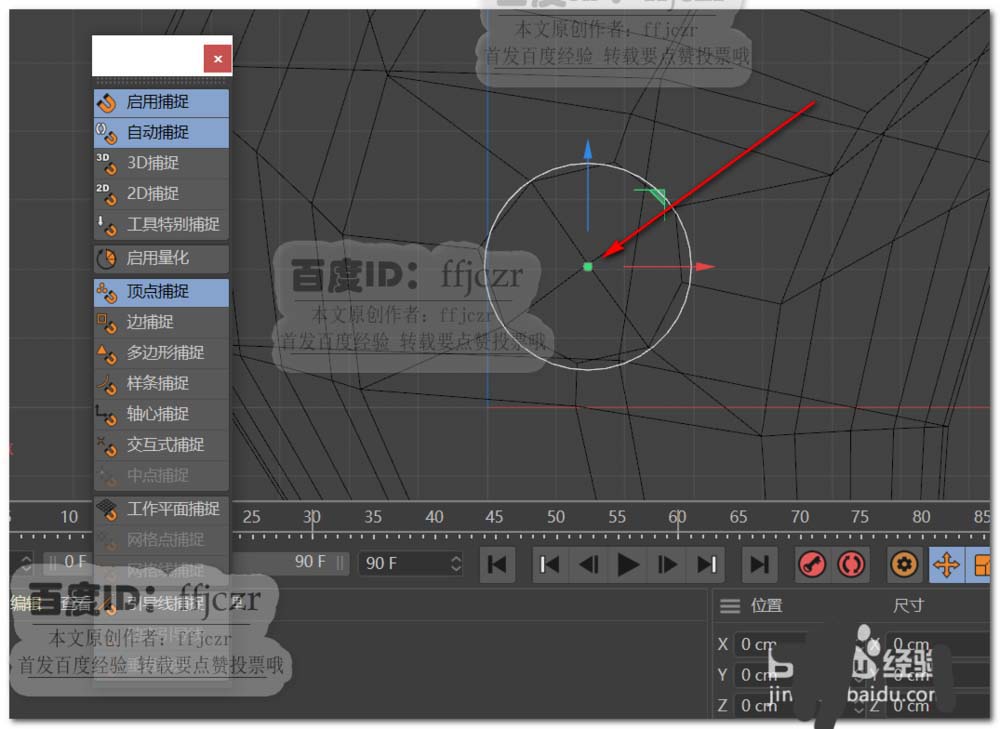

5、开启捕捉功能，勾选顶点捕捉。在顶视图中移动圆形让圆形的圆心捕捉到开孔倒角的点上。

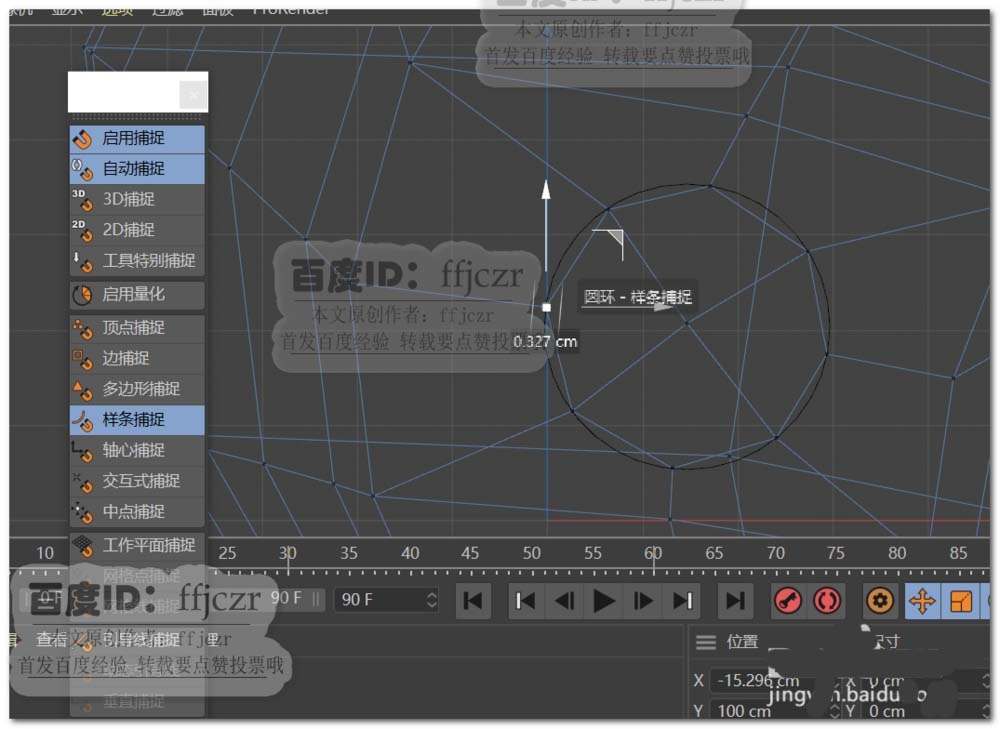

6、开启自动捕捉，勾选样条捕捉；分别选中开孔平面上点倒角构成的八个交点向邻近的圆弧边靠拢。软件会自动捕捉到圆弧上。这样就可以得到一个规则的圆形了。

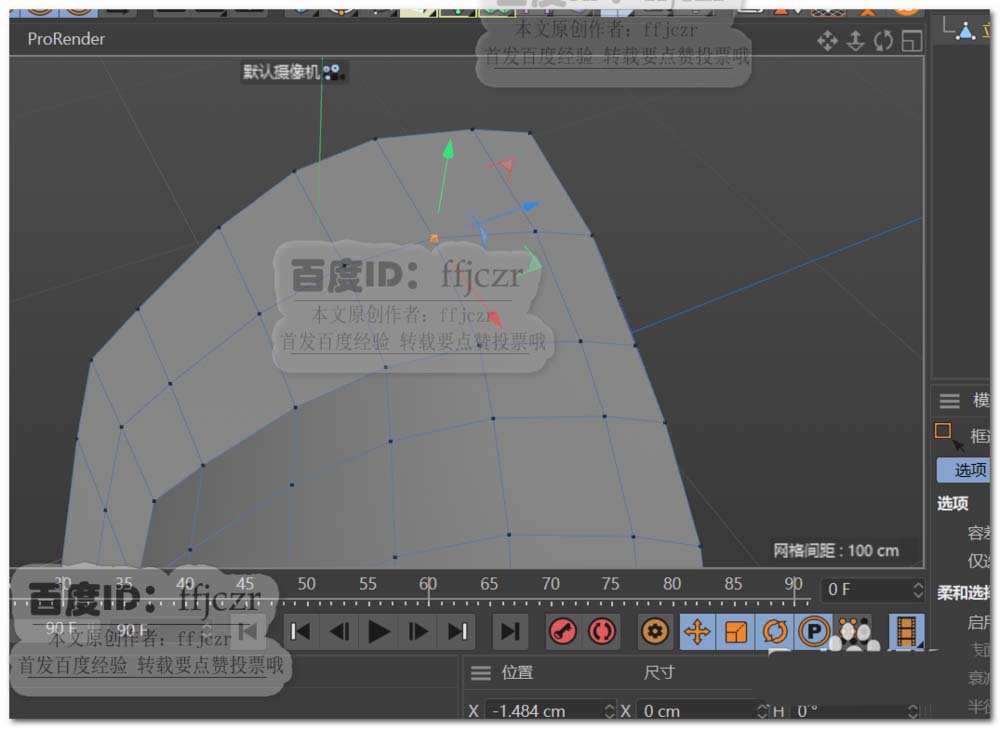

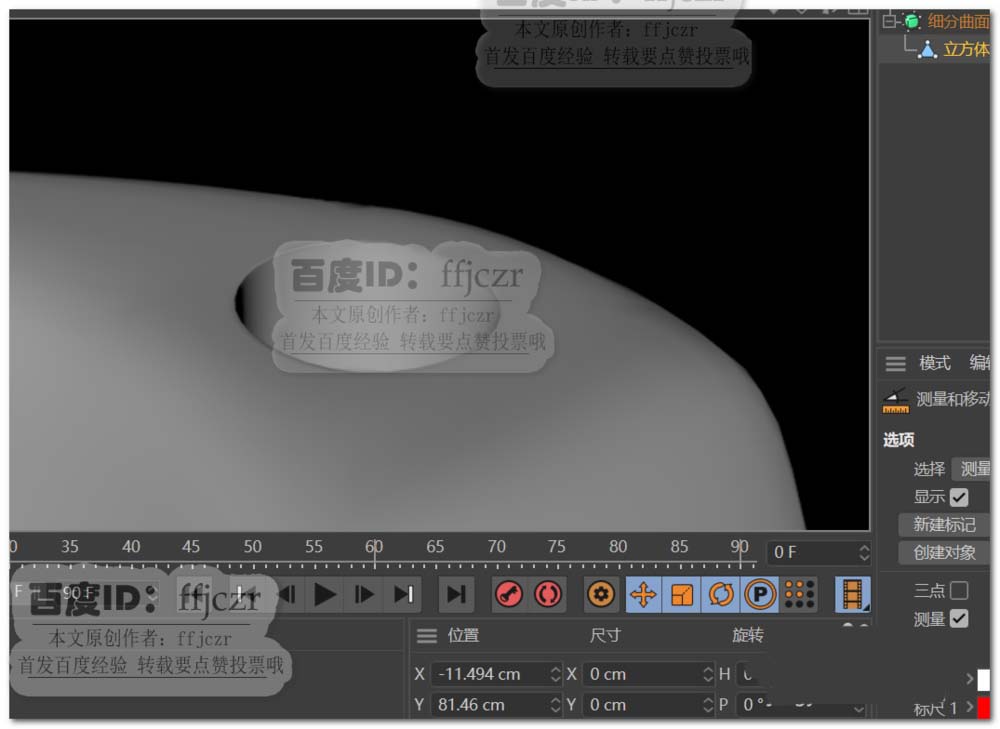

7、选中构成圆形的内啊四个面，向下挤压得到开孔的造型。给孔边添加倒实体角，给模型添加一个细分曲面，即可得到一个圆滑的开孔效果了。
以上就是C4D模型倒角后得到不规则曲线的圆弧的解决办法，希望大家喜欢，请继续关注脚本之家。
