UG中想要绘制一个腰圆形孔，螺栓配合的孔，为了提高容错率，即实际加工尺寸有点偏差，也不影响装配，常常需要设计腰圆形孔（跑道形孔），这种孔需要多步才能完成，下面我们就来看看详细的教程。

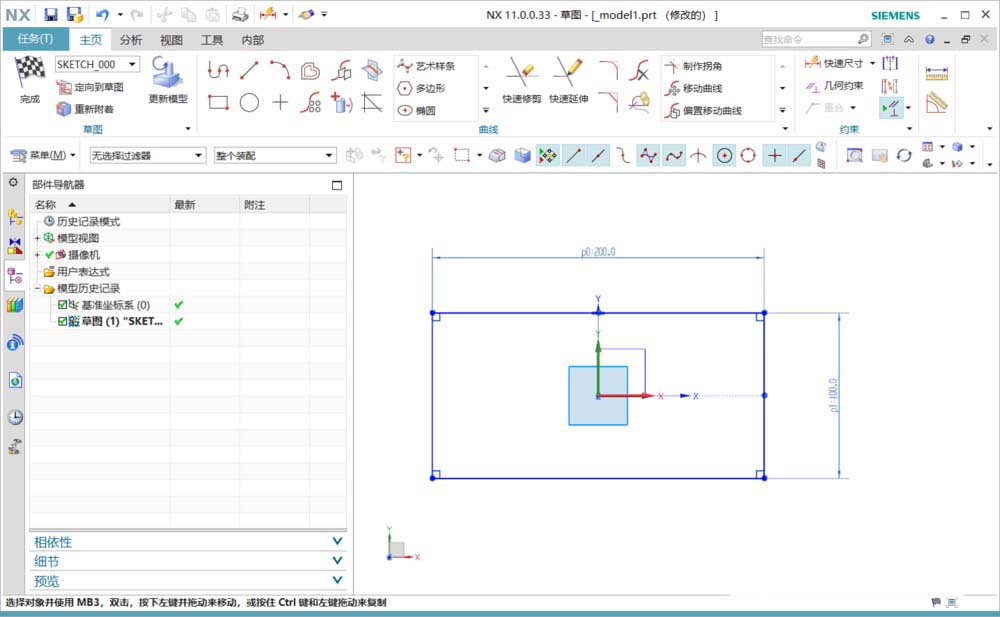

1、新建一个模型，进入到任务环境中草图，画出一个200*100mm的中心矩形。

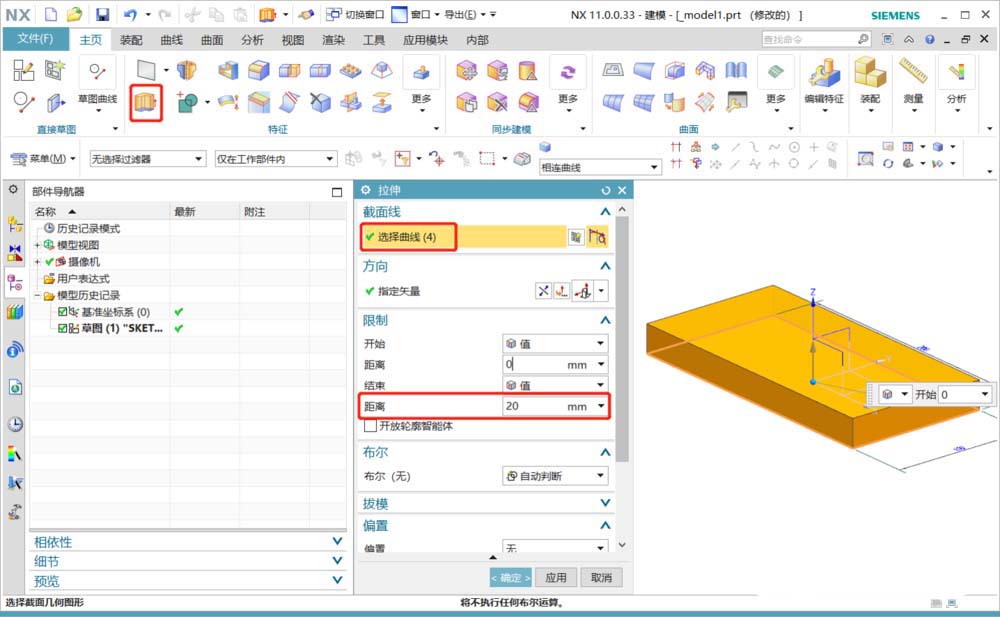

2、完成草图，点击拉伸命令，选择刚才的草图作为截面线，在限制的结束距离中输入20，确定后生成一个矩形板。

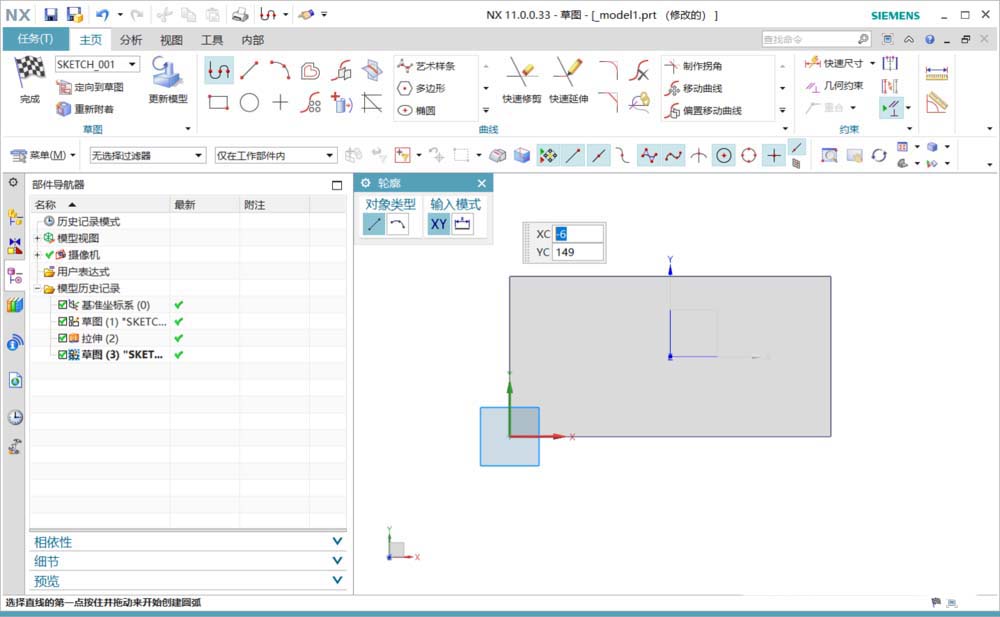

3、重新新建一个草图，进入任务环境下草图，可以看到默认弹出轮廓命令，现在我们就使用这个命令来画出腰圆形孔。

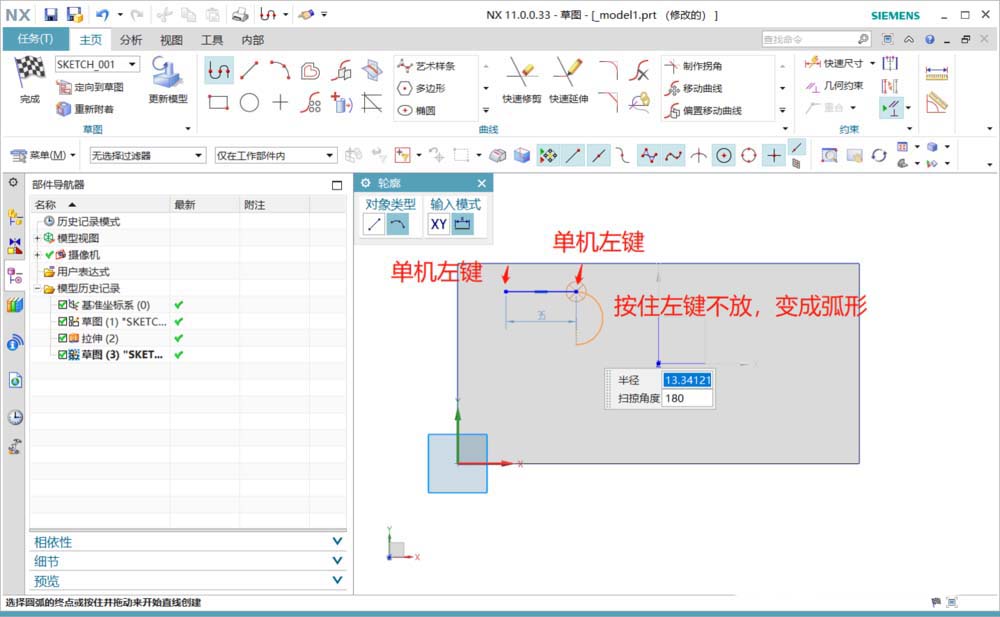

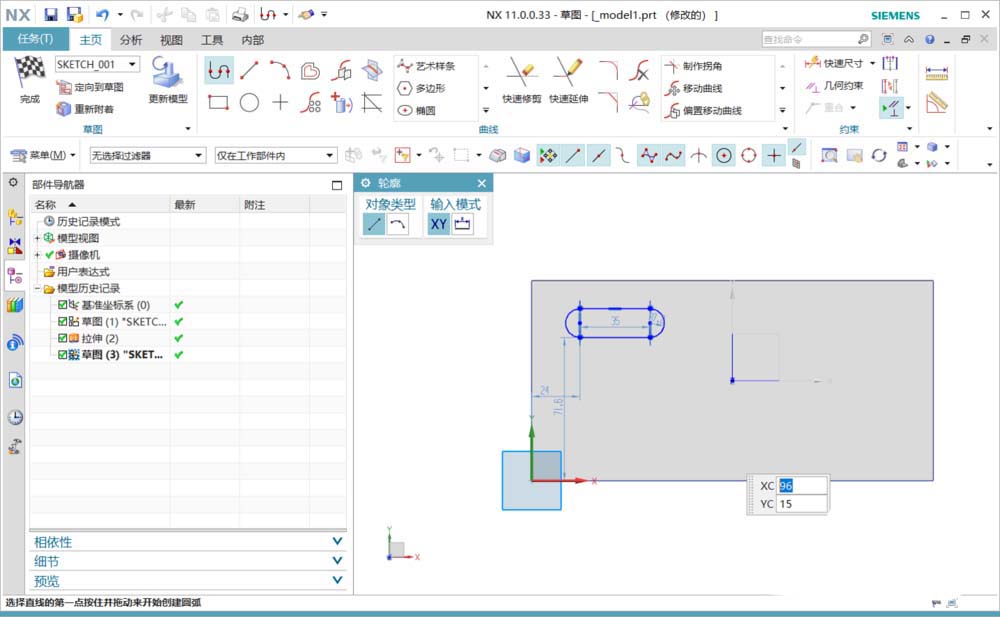

4、点击鼠标左键，画出第一点，在点击鼠标左键，画出一条直线，接下来就要画出一条弧线了，可以直接按住鼠标左键不放，可以直接切换到弧形命令，此时可以看到对象类型里也切换到弧形的形状了，所以要画弧形的时候，直接点击切换到弧形命令也是可以的，按照如上步骤，画好4条边。

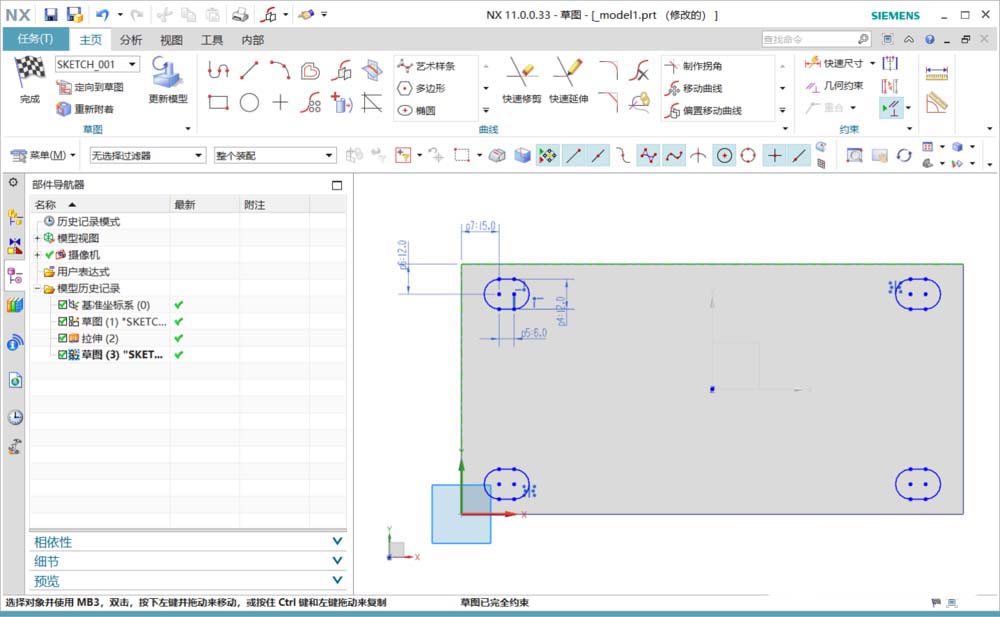

5、直线和圆弧使用相切命令约束好，并标注尺寸约束该腰圆形孔的位置，然后两次镜像后得到如下草图。

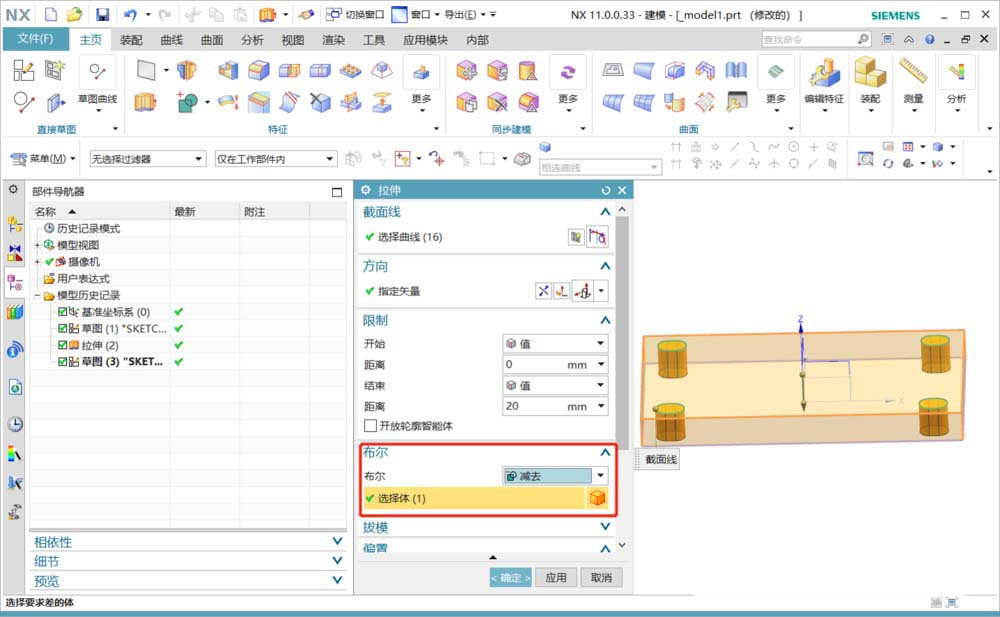

6、完成草图，再使用拉伸命令，布尔选择减去（或是求差），距离还是板的厚度20mm，注意拉伸的方向，设置好参数后确定即可。
以上就是ug跑道形孔的制作方法，希望大家喜欢，请继续关注脚本之家。
